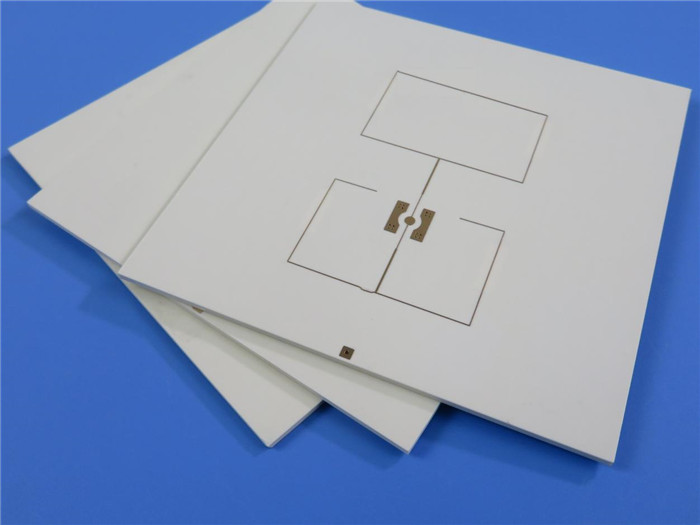

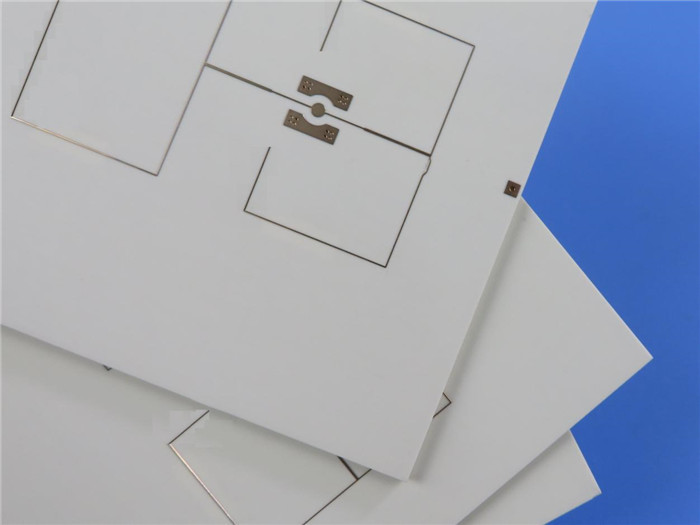

4 PCB υψηλής συχνότητας στρώματος που στηρίζεται σε 2 πυρήνες 20mil RO4350B με το πίσω τρυπάνι για τον ιχνηλάτη ΠΣΤ
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γειά σου ο καθένας,
Θερμοί χαιρετισμοί!

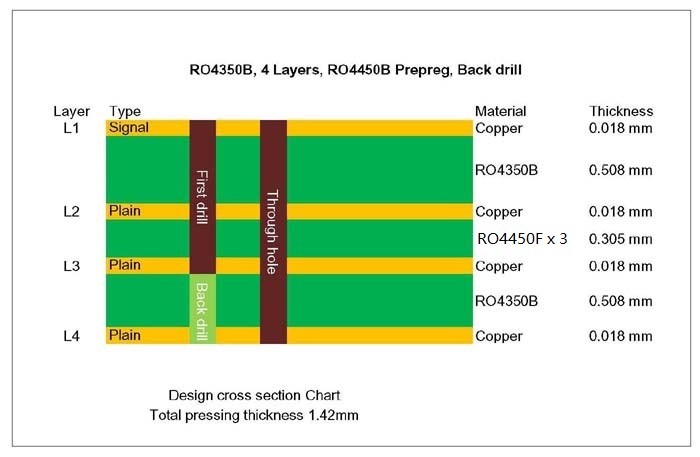

Αυτός ο τύπος του PCB Rogers 4 στρωμάτων στηρίζεται στον πυρήνα 2 0.508mm (20mil) RO4350B για την αίτηση του ιχνηλάτη ΠΣΤ. Αυτός ο πίνακας, χρησιμοποιήσαμε την πίσω τεχνολογία διάτρυσης για να επιτύχουμε «τον τυφλό μέσω». Δείτε stack-up.
Η πίσω διάτρηση μπορεί να μειώσει την παρέμβαση θορύβου και να βελτιώσει την ακεραιότητα σημάτων. Η χρησιμοποίηση της πίσω διάτρησης μείωσε επιτυχώς τη δυσκολία της επεξεργασίας PCB και απέφυγε τη χρήση του θαμμένου /blind μέσω της διαδικασίας.
Οι προδιαγραφές του PCB είναι οι ακόλουθες:
Υλικό βάσεων: RO4350B 20 mil + RO4450B 4 mil
Αρίθμηση στρώματος: 4 στρώματα
Τύπος: Μικτός πολλαπλασιαστής που αλέθεται χωριστά
Σχήμα: 70mm X 125mm = 1 κομμάτι
Η επιφάνεια τελειώνει: Χρυσός βύθισης
Βάρος χαλκού: Εξωτερικό στρώμα 35 εσωτερικό στρώμα 18 um/um
Μάσκα/μύθος ύλης συγκολλήσεως: Πράσινος/λευκό
Τελικό ύψος PCB: 1,42 χιλ.
Πρότυπα: ΕΠΙ 6012 κατηγορία 2
Συσκευασία: Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.
Χρονική ανοχή: 12 εργάσιμες ημέρες
Ζωή του προϊόντος στο ράφι: 6 μήνες
Χαρακτηριστικά γνωρίσματα και οφέλη
1) Άριστη απόδοση υψηλής συχνότητας λόγω της χαμηλών διηλεκτρικών ανοχής και της απώλειας
2) Χαμηλός θερμικός συντελεστής της διηλεκτρικής σταθεράς
3) Πίσω παρέμβαση θορύβου διάτρυσης μειώνοντας
4) ISO9001, ISO14001, επικυρωμένο UL εργοστάσιο κατασκευής
5) ικανότητα μήνα τετραγωνικών μέτρων 30000
Εφαρμογές
Πολυδιαυλωτής, τηλεοπτικό εργαλείο μετάδοσης, χαμηλού θορύβου φραγμός, διαιρέτης δύναμης
Φύλλο παραμέτρου και στοιχείων
| ΜΈΓΕΘΟΣ PCB |
70mm X 125mm = 1 κομμάτι |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ |
PCB Multlayer |
| Αριθμός στρωμάτων |
4 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά |
ΝΑΙ |
| Μέσω των τμημάτων τρυπών |
ΝΑΙ |
| STACKUP ΣΤΡΩΜΑΤΟΣ |
Χαλκός -ΤΟΠ στρώμα σημάτων 18um (0,5 oz) +plate |
| RO4350B 0,508 χιλ. |
| Χαλκός -Σαφή 0,018 χιλ. |
| Prepreg RO4450F Χ 3, 0.305mm |
| Χαλκός - Σαφή 0,018 χιλ. |
| RO4350B 0,508 χιλ. |
| Χαλκός - 18um (0.5oz) + στρώμα πιάτων BOT |
| ΤΕΧΝΟΛΟΓΙΑ |
|
| Ελάχιστα ίχνος και διάστημα: |
4 mil/5 mil |
| Ελάχιστες/μέγιστες τρύπες: |
0,4 χιλ./5,6 χιλ. |
| Αριθμός διαφορετικών τρυπών: |
12 |
| Αριθμός τρυπών τρυπανιών: |
121 |
| Αριθμός αλεσμένων αυλακώσεων: |
0 |
| Αριθμός εσωτερικών διακοπών: |
NA |
| Έλεγχος σύνθετης αντίστασης: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Αριθμός χρυσού δάχτυλου: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ |
|
| Υλικό βάσεων: |
RO4350B Tg280℃, ER<3>
|
| Τελικό φύλλο αλουμινίου εξωτερικό: |
1 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: |
0,5 oz |
| Τελικό ύψος του PCB: |
1,42 χιλ. ±10% |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ |
|
| Η επιφάνεια τελειώνει |
Χρυσός βύθισης |
| Η μάσκα ύλης συγκολλήσεως ισχύει: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Χρώμα μασκών ύλης συγκολλήσεως: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τύπος μασκών ύλης συγκολλήσεως: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| CONTOUR/CUTTING |
Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ |
|
| Πλευρά του συστατικού μύθου |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Χρώμα του συστατικού μύθου |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Όνομα ή λογότυπο κατασκευαστών: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| ΜΕΣΩ |
Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.4mm. |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ |
Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ |
|
| Διάσταση περιλήψεων: |
0,0059» |
| Επένδυση πινάκων: |
0,0029» |
| Ανοχή τρυπανιών: |
0,002» |
| ΔΟΚΙΜΗ |
100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ |
αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ |
Παγκοσμίως, συνολικά. |
