RO4350B, 4003C Rogers 5880, 5870, 6002, 6010, 6006, 6035 RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Τόπος καταγωγής: | Κίνα |
Μάρκα: | Bicheng Technologies Limited |
Πιστοποίηση: | UL |
Αριθμό μοντέλου: | BIC-0079-V1.06 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | USD 2.99-9.99 PER PIECE |
Συσκευασία λεπτομέρειες: | Κενό |
Χρόνος παράδοσης: | 10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ |
Όροι πληρωμής: | T/T, Western Union |
Δυνατότητα προσφοράς: | 45000 κομμάτια το μήνα |
Αριθμός στρωμάτων: | 4 | Γυαλί εποξικό: | RO4350B Tg280℃, er<3.48, Rogers Corp |
---|---|---|---|
Τελικό φύλλο αλουμινίου: | 1.0 | Τελικό ύψος του PCB: | 1,6 χιλ. ±10% |
Η επιφάνεια τελειώνει: | Χρυσός βύθισης | Χρώμα μασκών ύλης συγκολλήσεως: | Πράσινος |
Χρώμα του συστατικού μύθου: | Άσπρος | Δοκιμή: | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |

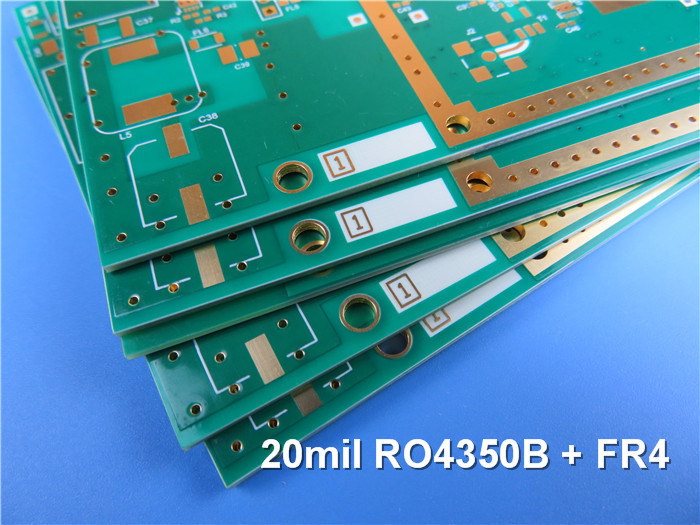

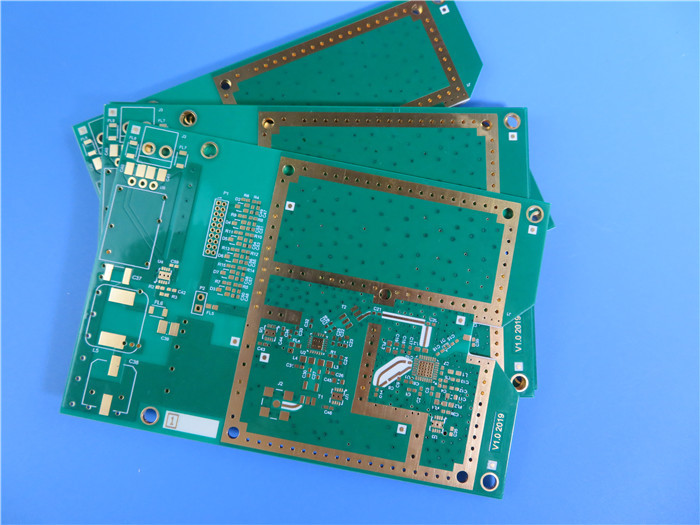

Υβριδικό PCB | Μικτό υλικό PCB 4 στρωμάτων που γίνεται 20 mil RO4350B + FR4 με τυφλό μέσω
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γειά σου ο καθένας,
Συνεχιζόμενοι με το τελευταίο άρθρο, σήμερα πρόκειται να μιλήσουμε για το 20mil RO4350B και FR-4 μικτά.

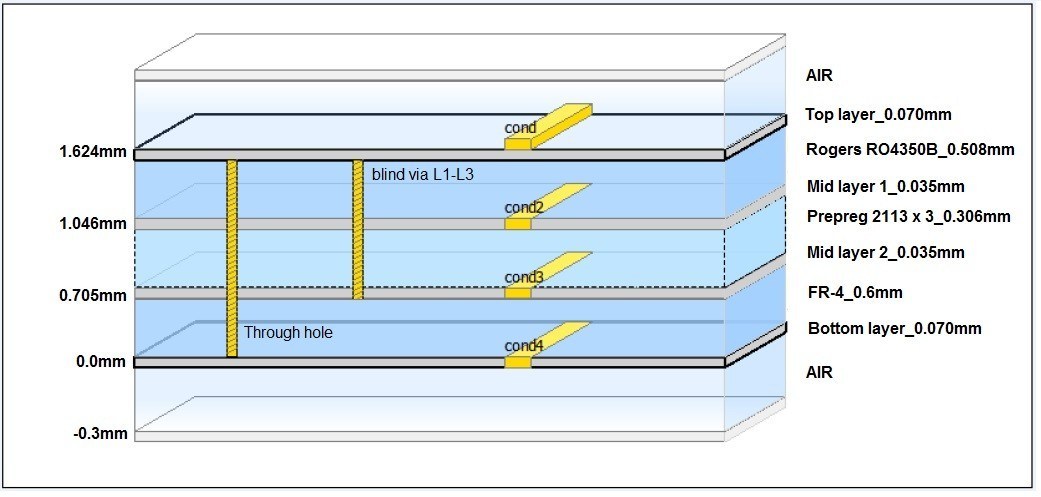

Οι περισσότερες από τις καταστάσεις είναι ότι το υλικό υψηλής συχνότητας διαδραματίζει το ρόλο της μετάδοσης σημάτων. Δείτε stack-up.
Στρώμα 1 στο στρώμα 2 είναι ο πυρήνας του υλικού υψηλής συχνότητας 20mil (0.508mm το) RO4350B, οι γραμμές μετάδοσης σημάτων είναι στον πρώτο χαλκό στρώματος, κατόπιν το στρώμα 3 στο στρώμα 4 είναι ένας άλλος πυρήνας του εποξικού υλικού γυαλιού. Οι 2 πυρήνες συνδέονται από ένα φύλλο της κόλλας (prepreg).
Βασικές προδιαγραφές
Υλικό βάσεων: RO4350B 0,508 χιλ. + FR4 0.6mm + PP 0.306mm
Αρίθμηση στρώματος: 4 στρώματα
Επιτροπή: 75mm X 82mm = 1 τύπος = 1 κομμάτι
Η επιφάνεια τελειώνει: Χρυσός βύθισης
Βάρος χαλκού: Εξωτερικό στρώμα 70 εσωτερικό στρώμα 35 um/um
Μάσκα/μύθος ύλης συγκολλήσεως: πράσινος/λευκό
Τελικό ύψος PCB: 1,6 χιλ.
Πρότυπα: ΕΠΙ 6012 κατηγορία 2
Συσκευασία: 20 επιτροπές συσκευάζονται για την αποστολή.
Χρονική ανοχή: 10 εργάσιμες ημέρες
Ζωή του προϊόντος στο ράφι: 6 μήνες
Χαρακτηριστικά γνωρίσματα και οφέλη
1) Ο συντελεστής θερμοκρασίας της διηλεκτρικής σταθεράς είναι μεταξύ του χαμηλότερου οποιουδήποτε υλικού πινάκων κυκλωμάτων, καθιστώντας το ιδανικό για τις ευαίσθητες εφαρμογές θερμοκρασίας
2) RO4350B εκθέτει μια σταθερή διηλεκτρική σταθερά πέρα από ένα ευρύ φάσμα συχνότητας. Αυτό το κάνει ένα ιδανικό υπόστρωμα για τις ευρυζωνικές εφαρμογές
3) Βελτίωση απόδοσης ακεραιότητας σημάτων άνω του σωρός-UPS με όλο τον πίνακα FR4
4) ISO9001, ISO14001, IATF16949, επικυρωμένο UL εργοστάσιο
5) Πρωτότυπο στην ικανότητα μαζικής παραγωγής
Εφαρμογές
Αναμίκτης, μετατροπέας αποκτήσεων στοιχείων ραντάρ, απλωμένο φάσμα, Duplexer
Φύλλο παραμέτρου και στοιχείων
ΜΈΓΕΘΟΣ PCB | 125mm X 125mm = 1 τύπος = 1 κομμάτι |
ΤΥΠΟΣ ΠΙΝΑΚΩΝ | PCB Multlayer |
Αριθμός στρωμάτων | 4 στρώματα |
Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
Μέσω των τμημάτων τρυπών | ΝΑΙ |
STACKUP ΣΤΡΩΜΑΤΟΣ | Χαλκός -Τοπ στρώμα 0.070mm (2 oz) |
RO4350B 0,508 χιλ. | |
Χαλκός -Σαφή 0,035 χιλ. | |
Prepreg 2113 X 3, 0.306mm | |
Χαλκός -Σαφή 0,035 χιλ. | |
FR-4 0.6mm | |
Χαλκός - Κατώτατο στρώμα 0.070mm (2oz) | |
ΤΕΧΝΟΛΟΓΙΑ | |
Ελάχιστα ίχνος και διάστημα: | 5,5 mil/7,2 mil |
Ελάχιστες/μέγιστες τρύπες: | 0,4 χιλ./5,7 χιλ. |
Αριθμός διαφορετικών τρυπών: | 15 |
Αριθμός τρυπών τρυπανιών: | 172 |
Αριθμός αλεσμένων αυλακώσεων: | 0 |
Αριθμός εσωτερικών διακοπών: | NA |
Έλεγχος σύνθετης αντίστασης: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Αριθμός χρυσού δάχτυλου: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
Γυαλί εποξικό: | RO4350B Tg280℃, ER<3> |
Τελικό φύλλο αλουμινίου εξωτερικό: | 2,0 oz |
Τελικό φύλλο αλουμινίου εσωτερικό: | 1,0 oz |
Τελικό ύψος του PCB: | 1,6 χιλ. ±10% |
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
Η επιφάνεια τελειώνει | Χρυσός βύθισης |
Η μάσκα ύλης συγκολλήσεως ισχύει: | Και οι δύο τοπ και κατώτατες πλευρές |
Χρώμα μασκών ύλης συγκολλήσεως: | Πράσινος |
Τύπος μασκών ύλης συγκολλήσεως: | LPI, Taiyo PSR-2000GT600D |
CONTOUR/CUTTING | Δρομολόγηση |
ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
Πλευρά του συστατικού μύθου | Πλευρά κορυφών και κατώτατων σημείων |
Χρώμα του συστατικού μύθου | Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo |
Όνομα ή λογότυπο κατασκευαστών: | Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
ΜΕΣΩ | Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.4mm. |
FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
Διάσταση περιλήψεων: | 0,0059» |
Επένδυση πινάκων: | 0,0029» |
Ανοχή τρυπανιών: | 0,002» |
ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
