Λεπτομερής Περιγραφή Προϊόντος
Αριθμός στρωμάτων: 6 Γυαλί εποξικό: FR-4, ITEQ ΑΥΤΌΣ-140 TG>135, RO4350B 10MIL
Τελικό ύψος του PCB: 1.8mm ±0.16 Τελικό φύλλο αλουμινίου εξωτερικό: 1,0 oz
Τελικό φύλλο αλουμινίου εσωτερικό: 1,0 oz Η επιφάνεια τελειώνει: Χρυσό (νικέλιο 12,7%) 2µ» άνω των 100µ» βύθισης
Χρώμα μασκών ύλης συγκολλήσεως: Πράσινος Χρώμα του συστατικού μύθου: Άσπρος
Δοκιμή: 100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Υβριδική υψηλή συχνότητα RF PCB 6 στρωμάτων που στηρίζεται σε 10mil 0.254mm RO4350B και FR-4 με τυφλό μέσω

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Γειά σου ο καθένας,

Θερμοί χαιρετισμοί!

Σήμερα μιλάμε για το υβριδικό PCB 6 στρωμάτων που στηρίζεται σε RO4350B και FR-4. Δείτε πρώτα ενός.

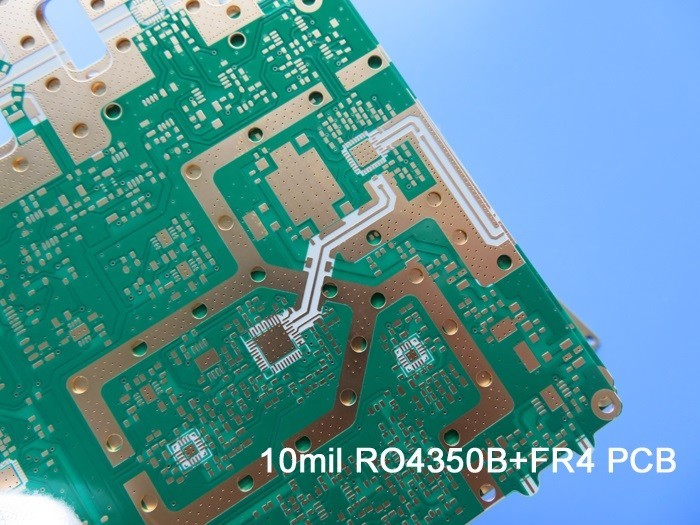

Υβριδική υψηλή συχνότητα RF PCB 6 στρωμάτων που στηρίζεται σε 10mil 0.254mm RO4350B και FR-4 με τυφλό μέσω 0



Είναι για την εφαρμογή της κεραίας ραντάρ. Δύο πυρήνες RO4350B από τη τοπ πλευρά και την κατώτατη πλευρά, που καλύπτονται μέσω των τρυπών συνδέουν κάθε στρώμα. Βλέποντας από stack-up, κάθε διηλεκτρικό υλικό είναι περισσότερο από 0.2mmm που πυκνά οδηγούν σε ολόκληρο το πάχος PCB σε 1.9mm παχύ. Τα μαξιλάρια και οι τρύπες είναι χρυσός βύθισης που καλύπτεται. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.



Υβριδική υψηλή συχνότητα RF PCB 6 στρωμάτων που στηρίζεται σε 10mil 0.254mm RO4350B και FR-4 με τυφλό μέσω 1



Δείτε δεύτερου ενός.



Υβριδική υψηλή συχνότητα RF PCB 6 στρωμάτων που στηρίζεται σε 10mil 0.254mm RO4350B και FR-4 με τυφλό μέσω 2



Αυτός ο τύπος είναι πιό σύνθετος από τον πρώτο. Ο πυρήνας 10mil RO4350B είναι ο ίδιος. Η κύρια διαφορά είναι ότι περιέχει 3 τύπους τυφλούς μέσω. Οι προδιαγραφές είναι οι ακόλουθες:



Υλικό βάσεων: RO4350B 10mil + FR4

Αρίθμηση στρώματος: 6 στρώματα

Τύπος: Τυφλός μέσω L1-L2, L1-L3, L1-L4

Σχήμα: 82mm X 95mm = 1 τύπος = 1 κομμάτι

Η επιφάνεια τελειώνει: Χρυσός βύθισης

Βάρος χαλκού: Εξωτερικό στρώμα 35 μm/εσωτερικό στρώμα 35 μm

Μάσκα/μύθος ύλης συγκολλήσεως: Αριθ.

Τελικό ύψος PCB: 1,4 χιλ.

Πρότυπα: ΕΠΙ 6012 κατηγορία 2

Συσκευασία: 20 επιτροπές συσκευάζονται για την αποστολή.

Χρονική ανοχή: 20 εργάσιμες ημέρες

Ζωή του προϊόντος στο ράφι: 6 μήνες

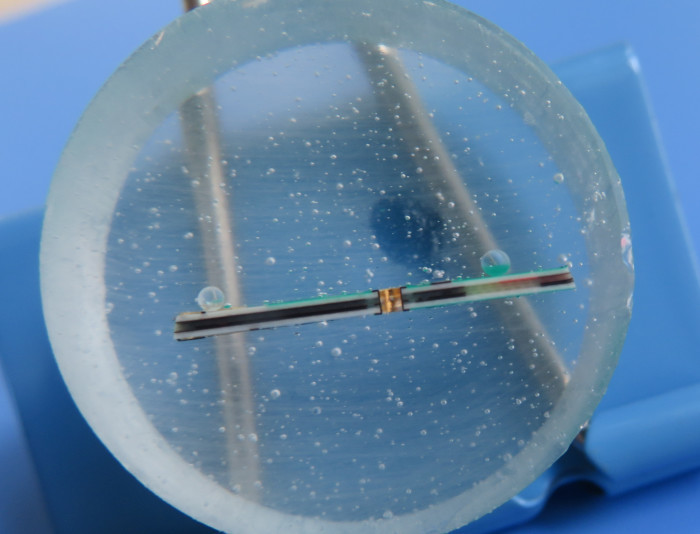

Υπάρχει πολύ παρόμοια προϊόντα τα των οποίων εσωτερικός-στρώματα χρησιμοποιούν το μισό χαλκό ουγγιών. Το τελειωμένο πάχος PCB είναι 1.0mm. Παρακάτω είναι stack-up και microsecton.



Υβριδική υψηλή συχνότητα RF PCB 6 στρωμάτων που στηρίζεται σε 10mil 0.254mm RO4350B και FR-4 με τυφλό μέσω 3



Υβριδική υψηλή συχνότητα RF PCB 6 στρωμάτων που στηρίζεται σε 10mil 0.254mm RO4350B και FR-4 με τυφλό μέσω 4





Υπάρχουν πολλά πλεονεκτήματα RO4350B υβριδικό PCBs.

1) Απόδοση ακεραιότητας σημάτων που βελτιώνεται άνω του σωρός-UPS με όλο τον πίνακα FR4

2) Κόστος που μειώνεται άνω του σωρός-UPS με όλο το χαμηλό υλικό απώλειας

3) Το σχέδιο εφαρμοσμένης μηχανικής αποτρέπει τα προβλήματα από την εμφάνιση στην προπαραγωγή

4) ISO9000, ISO14001, IATF16949, επικυρωμένο UL εργοστάσιο

5) Κατηγορία 3 κατηγορίας 2/ΕΠΙ ΕΠΙ



Οι εφαρμογές είναι ευρείες, απαριθμημένος κατωτέρω: Μετατροπέας αποκτήσεων στοιχείων ραντάρ, miscrostrip κεραία, πύργος-τοποθετημένος συμπληρωματικός, μορφωματικός παλμογράφος, εξασθενητής και κεραία κ.λπ. 5G.



Σας ευχαριστώ για την ανάγνωσή σας. Είστε ευπρόσδεκτοι να μας έρθετε σε επαφή με για τις έρευνες PCB RF σας.



Παράρτημα: Φύλλο στοιχείων PCB

ΜΈΓΕΘΟΣ PCB 75 Χ 110mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ Πολυστρωματικό PCB
Αριθμός στρωμάτων 6 στρώματα
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών Αριθ.

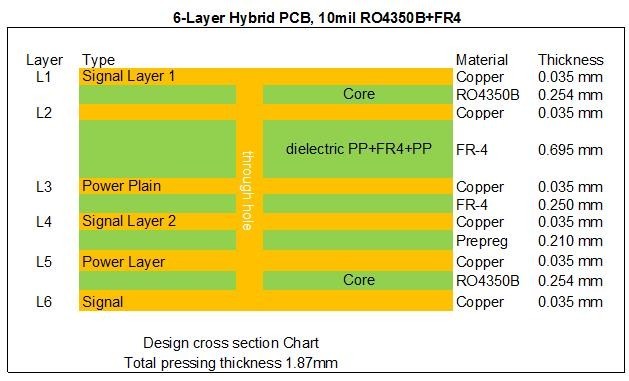

STACKUP ΣΤΡΩΜΑΤΟΣ Χαλκός - 35um (1 oz) ΤΟΠ στρώμα +plate
Διηλεκτρικό RO4350B 0.254mm (10 mil)
Χαλκός - 35um (1oz)
  PP+FR4+PP 0.695mm
  Χαλκός - 35um (1oz)
  FR-4 0.25mm
  Χαλκός - 35um (1oz)
  PP 0.21mm
  Χαλκός -35um (1oz)
  Διηλεκτρικό RO4350B 0.254mm (10 mil)
  Χαλκός - 35um (1 oz) στρώμα +plate BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 4 mil/5 mil
Ελάχιστες/μέγιστες τρύπες: 0,3 χιλ./2,0 χιλ.
Αριθμός διαφορετικών τρυπών: 12
Αριθμός τρυπών τρυπανιών: 167
Αριθμός αλεσμένων αυλακώσεων: 0
Αριθμός εσωτερικών διακοπών: 3
Έλεγχος σύνθετης αντίστασης: αριθ.
Αριθμός χρυσού δάχτυλου: 0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό: RO4350B Tg280℃, ER<3>
Τελικό φύλλο αλουμινίου εξωτερικό: 1,5 oz
Τελικό φύλλο αλουμινίου εσωτερικό: 1 oz
Τελικό ύψος του PCB: 1,8 χιλ. ±0.18mm
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει Χρυσός βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει: ΚΟΡΥΦΗ, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως: Πράσινος, prs-2000GT600D, Taiyo παρεχόμενο.
Τύπος μασκών ύλης συγκολλήσεως: LPSM
CONTOUR/CUTTING Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου ΚΟΡΥΦΗ
Χρώμα του συστατικού μύθου Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo
Όνομα ή λογότυπο κατασκευαστών: Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.3mm. Τυφλός μέσω L1-L2, L3-L6
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059»
Επένδυση πινάκων: 0,0029»
Ανοχή τρυπανιών: 0,002»
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.
