6 PCB υψηλής συχνότητας στρώματος που στηρίζεται σε 3 πυρήνες 20mil RO4003C και 4mil RO4450F για τον υψομετρητή ραντάρ

6 στρώματα PCB υψηλής συχνότητας που είναι κατασκευασμένα σε 3 πυρήνεςs του20mil RO4003C και 4mil RO4450F για το Ράδαρ Υψομετρητή

(Τα κυκλώματα εκτύπωσης είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)

Γεια σε όλους.

Ζεστά χαιρετίσματα!

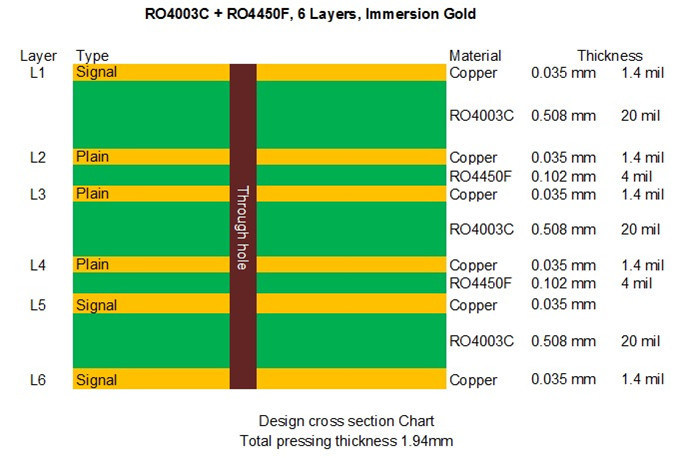

Σήμερα μιλήσαμε για ένα είδος 6 στρωμάτων υψηλής συχνότητας PCB. Είναι χτισμένο σε 3 πυρήνες 20mil RO4003C με bondply RO4450F για την εφαρμογή του ανωτόμετρου ραντάρ. Η στοίβα είναι η εξής.

Όπως είναι γνωστό σε όλους, υπάρχουν 6 πυρήνες στην οικογένεια RO4003C, δηλαδή 8mil (0,203mm) έως 60mil (1,524mm).

Έτσι είναι πολύ ενδιαφέρον ότι η στοίβαση 4 στρωμάτων μπορεί να γίνει με πολλούς διαφορετικούς τρόπους.

Ακολουθεί το βπροδιαγραφές.

Βασικό υλικό: RO4003C 0,508 mm x 3 φύλλα, RO4450F 0,102 mm x 1 φύλλο

Αριθμός στρωμάτων: 6 στρώματα

Τύπος: 1 PCB ανά πίνακα με κόψιμο σε V

Μέγεθος: 129 mm x 75 mm = 1 είδος = 1 κομμάτι

Εκτέλεση επιφάνειας: χρυσός βύθισης

Βάρος χαλκού: εξωτερική στρώση 35 μm/ εσωτερική στρώση 35 μm

Μασκέ / Λεγεώνα: Πράσινο / Λευκό

Τελικό ύψος PCB: 1,94 mm

Πρότυπο: IPC 6012 τάξη 2

Συσκευή: 20 πάνελ είναι συσκευασμένα για αποστολή.

Προθεσμία: 10 εργάσιμες ημέρες

Χρόνος διατήρησης: 6 μήνες

Χαρακτηριστικά και οφέλη

1) Το RO4003C παρουσιάζει σταθερή διηλεκτρική σταθερότητα σε ευρύ φάσμα συχνοτήτων.

2) Η μείωση της απώλειας σήματος στην εφαρμογή υψηλών συχνοτήτων ανταποκρίνεται στις ανάγκες ανάπτυξης της τεχνολογίας επικοινωνίας.

3) εργοστάσιο με πιστοποίηση UL, ISO14001, IATF16949·

4) 16000 τετραγωνικά μέτρα εργαστήριο·

5) Πάνω από 18 χρόνια εμπειρίας σε PCB·

Εφαρμογήσ

Δορυφορική κεραία, διαχωριστής ισχύος, ραδιοσυχνότητα, διαχωριστής ισχύος

Εικόνα δεδομένων PCB
