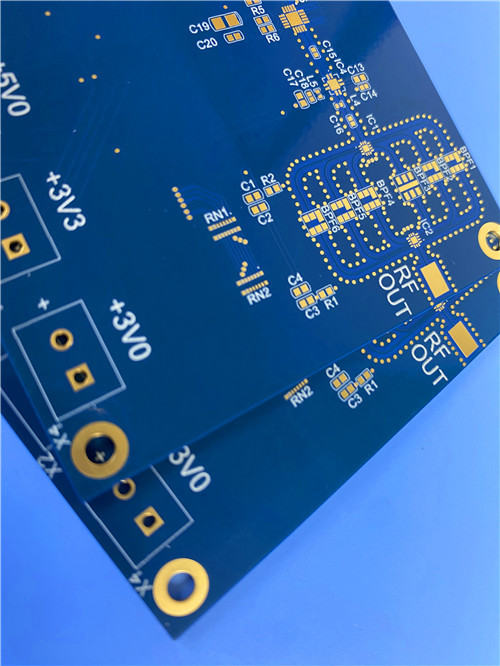

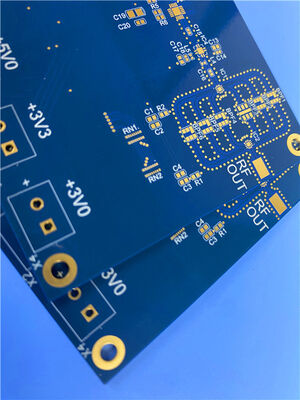

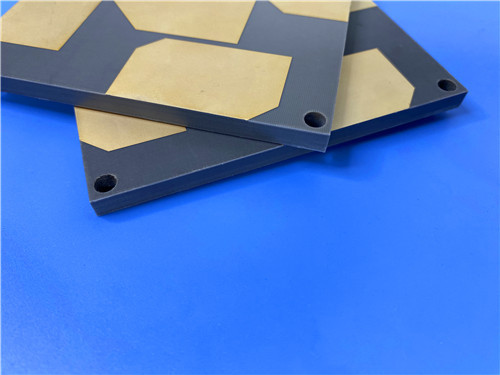

6-Layer RO3003+370HR Hybrid PCB με Blind Vias (Layers 1–2) και γεμισμένα με αγώγιμη πάστα χαλκού (0,15mm)

Περιγραφή προϊόντων



Αυτό το άρθρο παρουσιάζει μια λεπτομερή στρατηγική σχεδιασμού για έναν υβριδικό PCB 6 στρωμάτων που συνδυάζει την ανώτερη απόδοση υψηλής συχνότητας του Rogers RO3003™ με την εξαιρετική θερμική αξιοπιστία και την οικονομική αποδοτικότητα του Isola 370HR FR-4. Αυτή η υβριδική κατασκευή είναι ιδανική για απαιτητικές εφαρμογές RF/μικροκυμάτων που απαιτούν ελεγχόμενη αντίσταση, τυφλές οπές και αξιόπιστη θερμική διαχείριση σε συμπαγή μορφή.



Ενσωματώνοντας το RO3003 ως υλικό υψηλής συχνότητας και το 370HR ως στρώματα συγκόλλησης/προεμποτισμού, αυτός ο σχεδιασμός επιτυγχάνει μια βέλτιστη ισορροπία ηλεκτρικής απόδοσης, μηχανικής αντοχής και κατασκευασιμότητας για μικρές έως μεσαίες μονάδες RF.

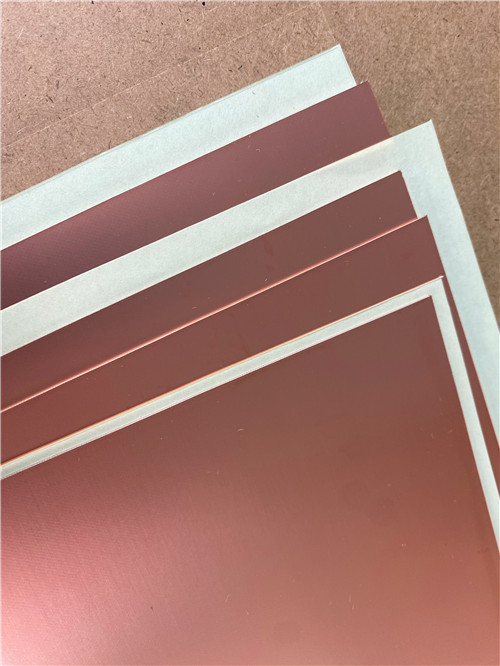

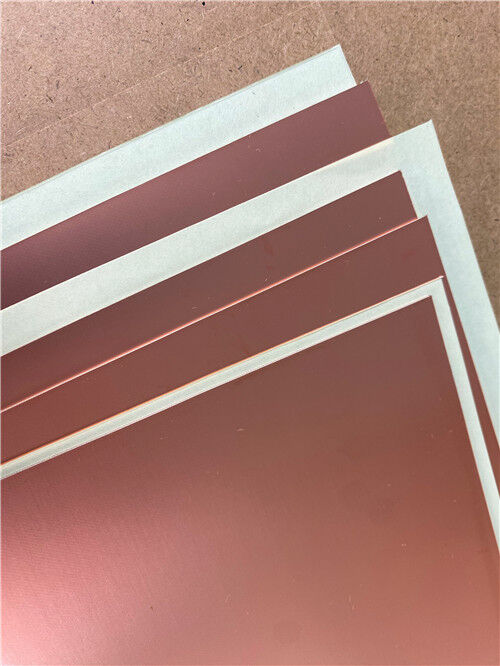

Rogers RO3003™ Υλικό Υψηλής Συχνότητας

Το RO3003™ είναι ένα σύνθετο υλικό PTFE με κεραμική πλήρωση από τη σειρά RO3000® της Rogers Corporation, σχεδιασμένο για εμπορικές εφαρμογές μικροκυμάτων και RF. Αυτό το υλικό προσφέρει εξαιρετική ηλεκτρική και μηχανική σταθερότητα σε ανταγωνιστικές τιμές.



Βασικά Χαρακτηριστικά:

1. Χαμηλή διηλεκτρική απώλεια – μπορεί να χρησιμοποιηθεί σε εφαρμογές έως 77 GHz
2. Σταθερή διηλεκτρική σταθερά έναντι θερμοκρασίας και συχνότητας – ιδανικό για φίλτρα ζώνης διέλευσης, κεραίες μικροταινίας και ταλαντωτές ελεγχόμενους από τάση
3. Εξαιρετικές μηχανικές ιδιότητες έναντι θερμοκρασίας – αξιόπιστες κατασκευές stripline και πολλαπλών στρωμάτων
4. Χαμηλός συντελεστής εσωτερικής διαστολής (ταιριασμένος με χαλκό) – επιτρέπει πιο αξιόπιστες συναρμολογήσεις επιφανειακής τοποθέτησης και εξαιρετική διαστατική σταθερότητα
5. Διαδικασία μαζικής παραγωγής – οικονομική τιμολόγηση υλικού



Βασικές Προδιαγραφές (RO3003):

Ιδιότητα	Τυπική Τιμή	Μονάδα	Συνθήκη Δοκιμής
Διηλεκτρική Σταθερά (Dk)	3.00 ± 0.04	—	10 GHz / 23°C
Συντελεστής Διάχυσης (Df)	0.001	—	10 GHz / 23°C
TCDk	-3	ppm/°C	-50 έως 150°C / 10 GHz
CTE – Άξονας X	17	ppm/°C	-55 έως 288°C
CTE – Άξονας Y	16	ppm/°C	-55 έως 288°C
CTE – Άξονας Z	25	ppm/°C	-55 έως 288°C
Θερμική Αγωγιμότητα	0.5	W/(m·K)	50°C
Απορρόφηση Υγρασίας	0.04	%	D48/50
Πυκνότητα	2.1	g/cm³	23°C
Αναφλεκτικότητα	V-0	—	UL 94
Συμβατό με Διαδικασίες Χωρίς Μόλυβδο	Ναι	—	—





Isola 370HR Υψηλής Απόδοσης FR-4

Το 370HR είναι ένα σύστημα FR-4 υψηλής απόδοσης με θερμοκρασία μετάβασης υάλου (Tg) 180°C, σχεδιασμένο για εφαρμογές τυπωμένων πλακετών κυκλωμάτων (PWB) πολλαπλών στρωμάτων όπου απαιτείται μέγιστη θερμική απόδοση και αξιοπιστία. Τα προϊόντα υλικού και προεμποτισμού 370HR κατασκευάζονται με μια μοναδική εποξειδική ρητίνη πολλαπλών λειτουργιών υψηλής απόδοσης, ενισχυμένη με γυάλινο ύφασμα ηλεκτρικής ποιότητας (E-glass).



Βασικά Χαρακτηριστικά:

1. Υψηλή Θερμική Απόδοση: Tg 180°C (DSC); Td 340°C (TGA @ 5% απώλεια βάρους)
2. Χαμηλό CTE για αξιοπιστία: T260: 60 λεπτά; T288: 30 λεπτά
3. Συμβατό με RoHS
4. UV Blocking και AOI Fluorescence – μέγιστη συμβατότητα με συστήματα Αυτοματοποιημένης Οπτικής Επιθεώρησης (AOI)
5. Ανθεκτικό σε CAF
6. Ανώτερη Επεξεργασία – πλησιέστερη στην συμβατική επεξεργασία FR-4
7. Αποδεδειγμένα καλύτερο στην κατηγορία του για σχέδια διαδοχικής πλαστικοποίησης





Βασικές Προδιαγραφές (370HR):

Ιδιότητα	Τυπική Τιμή	Μονάδα	Μέθοδος Δοκιμής
Θερμοκρασία Μετάβασης Υάλου (Tg)	180	°C	IPC-TM-650 (DSC)
Θερμοκρασία Αποσύνθεσης (Td)	340	°C	ASTM D3850
T260	60	Λεπτά	ASTM D3850
T288	30	Λεπτά	ASTM D3850
CTE – Άξονας Ζ (Πριν το Tg)	45	ppm/°C	—
CTE – Άξονες X,Y (Πριν το Tg)	13/14	ppm/°C	—
Διαστολή Άξονα Ζ (50–260°C)	2.8	%	—
Θερμική Αγωγιμότητα	0.4	W/m·K	—
Dk @ 1 GHz	4.17	—	IPC-TM-650 2.5.5.9
Df @ 1 GHz	0.0161	—	IPC-TM-650 2.5.5.9
Απορρόφηση Υγρασίας	0.15	%	—
Αναφλεκτικότητα	V-0	Βαθμολογία	UL 94





Στρατηγική Σχεδιασμού: Πλεονεκτήματα Απόδοσης της Υβριδικής Στοίβας



Επιχείρημα 1: Εξισορρόπηση Απόδοσης RF και Κόστους

Το RO3003 προσφέρει χαμηλή διηλεκτρική σταθερά (Dk 3.00) και εξαιρετικά χαμηλό συντελεστή διάχυσης (Df 0.0010 στα 10 GHz), καθιστώντας το ιδανικό για μετάδοση σήματος RF και μικροκυμάτων, ελαχιστοποιώντας την απώλεια εισαγωγής υψηλής συχνότητας. Το λεπτό διηλεκτρικό στρώμα 5mil επιτρέπει ακριβή έλεγχο της διαφορικής και μονομερούς αντίστασης.



Το 370HR είναι ένας προεμποτισμός υψηλής Tg, ανθεκτικός στη θερμότητα, ο οποίος παρέχει εξαιρετική αντίσταση στην αποκόλληση και αντέχει σε πολλαπλούς κύκλους αναδιάταξης SMT. Αυτό αντιμετωπίζει την κακή θερμική σταθερότητα και τα υψηλά κόστη που σχετίζονται με πλακέτες κατασκευασμένες εξ ολοκλήρου από υλικά με βάση κεραμικά.



Λογική Υβριδικής Κατασκευής:



Στρώματα Σήματος RF: Χρησιμοποιήστε RO3003 για κρίσιμα στρώματα σήματος υψηλής συχνότητας (L1, L3, L6) για να διατηρήσετε χαμηλή απώλεια και σταθερό Dk.



Στρώματα Συγκόλλησης: Χρησιμοποιήστε προεμποτισμό 370HR για τη συγκόλληση των πυρήνων RO3003, παρέχοντας αξιόπιστη μηχανική σύνδεση και θερμική σταθερότητα.



Εσωτερικά Στρώματα: Χρησιμοποιήστε 370HR για επίπεδα ισχύος/γείωσης και δρομολόγηση ψηφιακών σημάτων, αξιοποιώντας την οικονομική αποδοτικότητα και τη συμβατότητα με τη διαδικασία FR-4.



Εξέταση Κόστους: Οι υβριδικές στοίβες τοποθετούν Rogers στα στρώματα σήματος RF και FR-4 στα ψηφιακά/ισχύος στρώματα, μειώνοντας το κόστος κατά 40–60% σε σύγκριση με την κατασκευή αποκλειστικά από Rogers, διατηρώντας παράλληλα την απόδοση RF. Το στρώμα συγκόλλησης (προεμποτισμός 370HR) πρέπει να επιλεγεί για συμβατό Dk και θερμοκρασία επεξεργασίας.





Επιχείρημα 2: Έλεγχος Διαδικασίας για Υβριδικά PCBs 6 Στρωμάτων Πάχους 0.82mm



Έλεγχος Πάχους

Ο ακριβής έλεγχος του συνολικού πάχους της πλακέτας (0.82mm) επιτυγχάνεται μέσω του συγκεκριμένου συνδυασμού διηλεκτρικού κεραμικού 5mil και προεμποτισμού 370HR 5mil (PP), τηρώντας αυστηρά πρότυπα ανοχής πάχους.



Σχεδιασμός Στοίβας:



Σημείωση: Τα ακριβή πάχη προεμποτισμού βελτιστοποιούνται για να επιτευχθεί το στόχο τελικό πάχος 0.82 mm.



Διαχείριση Ασυμφωνίας CTE

Δεδομένης της διαφοράς στον Συντελεστή Θερμικής Διαστολής (CTE) μεταξύ RO3003 και 370HR, χρησιμοποιούνται εξειδικευμένα προφίλ θέρμανσης πολλαπλών σταδίων πλαστικοποίησης και στρατηγικές διαδικασίας κατά της αποκόλλησης.



Σύγκριση CTE:



RO3003: X/Y = 17/16 ppm/°C, Z = 25 ppm/°C



370HR: X/Y = 13/14 ppm/°C (Πριν το Tg), Z = 45 ppm/°C (Πριν το Tg)



Η ασυμφωνία CTE στον άξονα Ζ είναι σημαντική (RO3003: 25 ppm/°C έναντι 370HR: 45 ppm/°C). Για τη διαχείριση αυτού, η διαδικασία πλαστικοποίησης πρέπει να χρησιμοποιεί:



Αργοί ρυθμοί ανόδου στην κρίσιμη περιοχή Tg (150–200°C)



Εκτεταμένος χρόνος παραμονής στην μέγιστη θερμοκρασία για χαλάρωση τάσεων



Ελεγχόμενη ψύξη για αποφυγή παραμόρφωσης





Αντιμετώπιση Ελαττωμάτων Λεπτών Πλακετών 6 Στρωμάτων

Πιθανά ελαττώματα σε λεπτές πλακέτες 6 στρωμάτων περιλαμβάνουν κακή ευθυγράμμιση πλαστικοποίησης και παραμόρφωση. Η ανάλυση αιτιών και τα διορθωτικά μέτρα περιλαμβάνουν:

Ελάττωμα	Αιτία	Διορθωτικό Μέτρο
Κακή Ευθυγράμμιση Πλαστικοποίησης	Άνιση πίεση, ασυμφωνία CTE	Περιστρεφόμενες ακίδες ακριβείας, βελτιστοποιημένος κύκλος πρέσας
Παραμόρφωση	Ασύμμετρη στοίβα, ασυμφωνία CTE	Συμμετρική κατασκευή, ισορροπημένη κατανομή χαλκού
Αποκόλληση	Ανεπαρκής ροή προεμποτισμού, μόλυνση	Σωστή επιλογή προεμποτισμού, ελεγχόμενο περιβάλλον
Ρωγμές στον Κύλινδρο της Οπής	Ασυμφωνία CTE στον άξονα Ζ	Οπές γεμισμένες με ρητίνη, βελτιστοποιημένες παράμετροι διάτρησης





Τυφλές Οπές (Στρώματα 1–2)

Οι τυφλές οπές (L1–L2) μειώνουν τα φαινόμενα υπολοίπου οπής και βελτιώνουν την απόδοση υψηλής συχνότητας εξαλείφοντας περιττά μήκη οπών.



Αυτό είναι κρίσιμο για τη διατήρηση της ακεραιότητας του σήματος σε σχέδια υψηλού αριθμού στρωμάτων.



Υλοποίηση: Απαιτείται διαδοχική πλαστικοποίηση. Το πρώτο βήμα πλαστικοποίησης συνδέει τα L1–L2 (πυρήνας RO3003), ακολουθούμενο από το δεύτερο βήμα πλαστικοποίησης για τη σύνδεση των υπόλοιπων στρωμάτων.





Οπές με Αγωγό Πάστα Χαλκού (0.15mm)

Οι οπές 0.15mm γεμίζονται με αγώγιμη πάστα χαλκού. Αυτή η τεχνολογία περιλαμβάνει την πλήρωση των διαμπερών οπών με πάστα οπών που περιέχει σωματίδια Cu και ένα συστατικό ρητίνης που μπορεί να σκληρυνθεί.



Πλεονεκτήματα Οπών με Αγωγό Πάστα:

1. Μικρότερη Διάμετρος Οπής: Επιτρέπει οπές τόσο μικρές όσο 0.15mm, αυξάνοντας την πυκνότητα δρομολόγησης
2. Εξάλειψη Fanout: Οι οπές μπορούν να διατρηθούν απευθείας μέσω των επαφών, μειώνοντας το μήκος σήματος και την καθυστέρηση διάδοσης
3. Οικονομικά Αποδοτικό: Αποφεύγει την ηλεκτρολυτική επιμετάλλωση για πλήρωση οπών, μειώνοντας τα βήματα επεξεργασίας
4. Αξιόπιστη Σύνδεση: Τα σωματίδια Cu σχηματίζουν επίπεδη επαφή υπό συμπίεση, δημιουργώντας συνδέσεις χαμηλής αντίστασης





Σκέψεις Επεξεργασίας:

1. Η πάστα οπών εφαρμόζεται για να γεμίσει πλήρως τις διαμπερείς οπές
2. Αφαιρούνται προστατευτικά φιλμ για τη δημιουργία προεξοχών
3. Εκτελείται συμπιεστική συγκόλληση σε θερμοκρασία κάτω από την ευτηκτική θερμοκρασία των σωματιδίων συγκόλλησης
4. Τα σωματίδια Cu παραμορφώνονται σε επίπεδη επαφή μεταξύ τους, σχηματίζοντας μια ενωμένη μονάδα για ηλεκτρική σύνδεση





Λεπτομέρειες Κατασκευής PCB

Παράμετρος	Προδιαγραφή
Βασικό Υλικό (Στρώματα Υψηλής Συχνότητας)	Rogers RO3003 (5 mil)
Υλικό Συγκόλλησης (Προεμποτισμός)	Isola 370HR (5 mil)
Αριθμός Στρωμάτων	6
Μέγεθος Τελικής Πλακέτας	83 mm × 42 mm (1 τεμάχιο)
Τελικό Πάχος Πλακέτας	0.82 mm
Βάρος Χαλκού Εξωτερικού Στρώματος	1 oz (35 μm)
Βάρος Χαλκού Εσωτερικού Στρώματος	0.5 oz (18 μm)
Επιφανειακή Επεξεργασία	ENIG (Ηλεκτρολυτικός Νικέλιο Εμβάπτισης Χρυσού)
Μάσκα Συγκόλλησης Επάνω	Μπλε
Μάσκα Συγκόλλησης Κάτω	Μπλε
Μεταξοτυπία Επάνω	Λευκό
Μεταξοτυπία Κάτω	Λευκό
Τυφλές Οπές	L1–L2
Πλήρωση Οπών	Οπές 0.15mm, αγώγιμη πάστα χαλκού
Ηλεκτρικός Έλεγχος	100% πριν την αποστολή
Αποδεκτό Πρότυπο Ποιότητας	IPC-Class-2
Μορφή Σχεδίου	Gerber RS-274-X
Παγκόσμια Διαθεσιμότητα	Παγκόσμια αποστολή





Σύνοψη Χαρακτηριστικών & Οφελών

Χαρακτηριστικό	Όφελος
Υβριδική Κατασκευή RO3003 + 370HR	Βελτιστοποιεί την απόδοση υψηλής συχνότητας και την οικονομική αποδοτικότητα
Σχεδιασμός 6 Στρωμάτων	Υποστηρίζει πολύπλοκα κυκλώματα RF/μικροκυμάτων με επίπεδα ισχύος/γείωσης
Πυρήνας 5mil RO3003	Ακριβής έλεγχος αντίστασης για σήματα 50Ω και διαφορικά σήματα
Προεμποτισμός 370HR (Tg 180°C)	Υψηλή θερμική αξιοπιστία, δυνατότητα πολλαπλών αναδιατάξεων
Τυφλές Οπές (L1–L2)	Μειώνει τα φαινόμενα υπολοίπου, βελτιώνει την ακεραιότητα του σήματος
Οπές με Αγωγό Πάστα Χαλκού	Επιτρέπει μικρο-οπές 0.15mm, αυξάνει την πυκνότητα δρομολόγησης
Επιφανειακή Επεξεργασία ENIG	Επίπεδη, συγκολλήσιμη, κατάλληλη για συγκόλληση σύρματος και ανθεκτική στη διάβρωση
Μπλε Μάσκα Συγκόλλησης / Λευκή Μεταξοτυπία	Ολοκληρωμένη προστασία με σαφή αναγνώριση εξαρτημάτων
Τελικό Πάχος 0.82mm	Βελτιστοποιημένο για συμπαγείς σχεδιασμούς μονάδων RF
100% Ηλεκτρικός Έλεγχος	Εγγυημένη ποιότητα και απόδοση
IPC-Class-2	Πληροί τα πρότυπα ποιότητας της βιομηχανίας





Τυπικές Εφαρμογές

Αυτός ο υβριδικός PCB 6 στρωμάτων είναι ιδανικός για ένα ευρύ φάσμα εφαρμογών υψηλής απόδοσης:

1. Μονάδες RF/Μικροκυμάτων: Κεραίες φασικής διάταξης, δίκτυα διαμόρφωσης δέσμης και μονάδες πομποδέκτη.
2. Ραντάρ Αυτοκινήτων: Μονάδες ραντάρ 24 GHz και 77 GHz για ADAS.
3. Υποδομές 5G/6G: Κεραίες Massive MIMO και σταθμοί βάσης mmWave.
4. Δορυφορικές Επικοινωνίες: Δορυφορικός και επίγειος εξοπλισμός δορυφόρων.
5. Εξοπλισμός Δοκιμών & Μετρήσεων: Αναλυτές διανυσματικών δικτύων και εξαρτήματα δοκιμών υψηλής συχνότητας.
6. Μικρές έως Μεσαίες Μονάδες RF: Εφαρμογές ευαίσθητες στο κόστος που απαιτούν απόδοση υψηλής συχνότητας.





Συμπέρασμα

Ως εξειδικευμένος προμηθευτής προσαρμοσμένων πλακετών κυκλωμάτων υψηλής συχνότητας, συνδυάζουμε την αποδεδειγμένη απόδοση του Rogers RO3003 (χαμηλή απώλεια, σταθερό Dk, εξαιρετική διαστατική σταθερότητα) και του Isola 370HR (υψηλό Tg, εξαιρετική θερμική αξιοπιστία, κορυφαία διαδοχική πλαστικοποίηση) με τις δυνατότητες κατασκευής ακριβείας μας για να παραδώσουμε λύσεις υβριδικών PCB παγκόσμιας κλάσης.



Η προσφορά υβριδικών 6 στρωμάτων αξιοποιεί πλήρως την απόδοση υψηλής συχνότητας χαμηλής απώλειας του RO3003 και τα πλεονεκτήματα θερμικής αξιοπιστίας και επεξεργασίας του 370HR, ενώ ενσωματώνει προηγμένα χαρακτηριστικά όπως τυφλές οπές (L1–L2) και αγώγιμες πάστα χαλκού οπές (0.15mm) για να διασφαλίσει τη βέλτιστη ακεραιότητα σήματος και αξιοπιστία σε συμπαγή μορφή 0.82mm.



Είτε αναπτύσσετε μονάδες ραντάρ αυτοκινήτων, κεραίες φασικής διάταξης ή υποδομές 5G mmWave, η ομάδα μηχανικών μας είναι έτοιμη να υποστηρίξει το έργο σας. Για τεχνικές συμβουλές, δείγματα ή παραγγελίες όγκου, επικοινωνήστε μαζί μας σήμερα.
