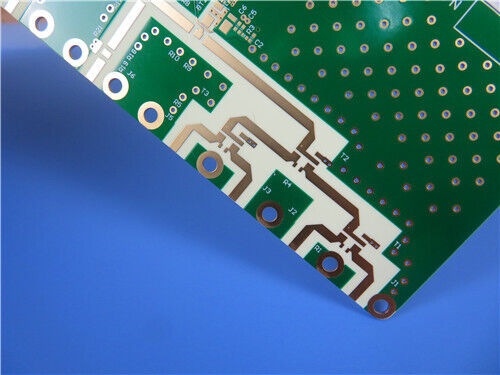

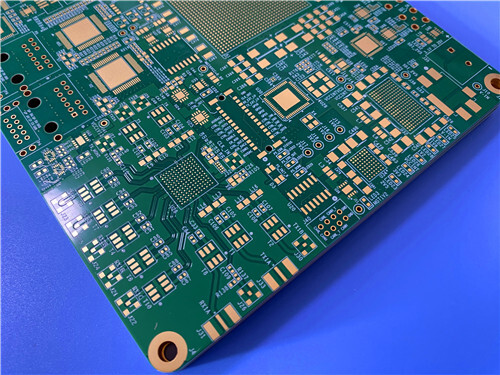

RO4350B + RO3010 Υβριδικό PCB Τι κάνει αυτή την πλακέτα υψηλής συχνότητας 12 στρώσεων ιδανική για εφαρμογές RF & Radar;

Περιγραφή προϊόντων

Τι είναι αυτό το υβριδικό PCB;

Πρόκειται για μια 12επίπεδη πλακέτα υψηλής συχνότητας που συνδυάζει δύο συμπληρωματικά υλικά Rogers: RO4350B (υδρογονάνθρακα κεραμική, Dk 3.48) καιRO3010 (ΠΤΦΕ γεμάτο κεραμικά, Dk 10.2)Αυτή η υβριδική προσέγγιση επιτρέπει στους σχεδιαστές να βελτιστοποιούν διαφορετικά στρώματα για διαφορετικές λειτουργίες.Ενώ η RO4350B παρέχει στρώματα RF χαμηλής απώλειας με πρότυπη επεξεργασιμότητα FR-4 .

Τι το κάνει μοναδικό;

Η πλακέτα χρησιμοποιεί ένα επιφανειακό φινίρισμα EPIG χωρίς νικέλιο (Palladium/Immersion Gold) αντί του τυποποιημένου ENIG. Αυτό αφαιρεί τις σιδηρομαγνητικές ιδιότητες του στρώματος νικελίου,μείωση της απώλειας εισαγωγής άνω των 24 GHz, κρίσιμη για τα ραντάρ αυτοκινήτων 77 GHz και τις δορυφορικές επικοινωνίες .

Βασικά συμπεράσματα

1Γιατί ένα Υβριδικό Στάκ-Απ;

Όταν ένα PCB είναι κατασκευασμένο από διαφορετικά υλικά αντί για ένα υλικό σε ολόκληρη την κατασκευή, ονομάζεται υβριδικό PCB.Αυτή η προσέγγιση επιτρέπει στους σχεδιαστές να διαχωρίζουν τις ηλεκτρικές λειτουργίες από τα χαρακτηριστικά του υλικού αντί να αναγκάζουν ένα μόνο υλικό να κάνει τα πάντα.

Σε αυτό το σχέδιο:

Το RO3010 χειρίζεται τα στρώματα κερατοειδών υψηλής Dk (Dk 10.2) Η υψηλή διηλεκτρική σταθερά επιτρέπει συμπαγή συστοιχίες κερατοειδών και μικρότερα αποτυπώματα κυκλωμάτων.

Ο RO4350B αποτελεί τα ενδιάμεσα στρώματα RF (Dk 3.48) Παρέχει χαμηλή απώλεια απόδοσης με πρότυπη επεξεργασιμότητα FR-4.

Το RO4450F προεπιδέχεται τα πάντα μαζί. Αυτό το διπλό συμβατό σύστημα ρητίνης εξασφαλίζει αξιόπιστη επικάλυψη μεταξύ του RO3010 με βάση το PTFE και του RO4350B με βάση τους υδρογονάνθρακες.

2Γενική εικόνα υλικού

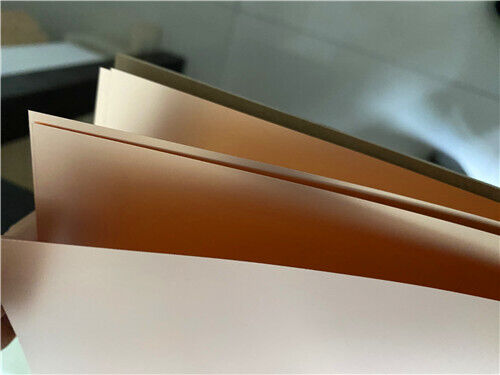

RO4350B

Το RO4350B είναι ένα υδρογονανθράκιο κεραμικό στρώμα σχεδιασμένο για ανώτερη υψηλής συχνότητας απόδοση με χαμηλό κόστος κατασκευής κυκλωμάτων.Μπορεί να κατασκευαστεί με τη χρήση τυποποιημένων διαδικασιών FR-4 σε αντίθεση με τα υλικά PTFE που απαιτούν επεξεργασία με ξύρισμα νατρίου..

Το RO4350B είναι το υλικό που χρησιμοποιείται για κόστη ευαίσθητα σχέδια RF που εξακολουθούν να χρειάζονται ελεγχόμενη αντίσταση και χαμηλή απώλεια εισαγωγής.

RO3010 ∆ημεία από κεραμική PTFE υψηλής αντοχής

Το RO3010 είναι ένα κεραμικό συνθετικό υλικό PTFE με υψηλή διηλεκτρική σταθερά 10.2Είναι σχεδιασμένο για εφαρμογές που απαιτούν συμπαγή κυκλώματα.

Το υψηλό Dk του RO3010 επιτρέπει σημαντικά μικρότερα αποτυπώματα κυκλωμάτων, χρήσιμα για συμπαγείς συνδετήρες, φίλτρα και δίκτυα τροφοδοσίας φάσης όπου η σταθερότητα του πίνακα είναι περιορισμένη.Δεν είναι ένα υλικό γενικής χρήσης αλλά είναι το κατάλληλο εργαλείο για σχέδια που βασίζονται στη μινιατουριστική.

RO4450F Προετοιμασία

Το RO4450F είναι ένα μη αλογονικό, υψηλής Tg προεπεξεργαστικό που χρησιμοποιείται σε πολυεπίπεδες κατασκευές για τη σύνδεση πυρήνων Rogers μεταξύ τους ή για τη σύνδεση στρωμάτων Rogers με FR-4 σε υβριδικά στοιβάσματα.Είναι UL94 V-0 και εξασφαλίζει αξιόπιστη επικάλυψη μεταξύ διαφορετικών οικογενειών υλικών.

3Πλήρεις προδιαγραφές PCB

Οφέλη της υβριδικής κατασκευής

Η σύνδεση των RO3010 και RO4350B είναι δυνατή με το σύστημα ρητίνης διπλής συμβατότητας του RO4450F.παρέχοντας μετά την ελίτ συρρίκνωση διαστάσεων κάτω του 0.35 mm/m. Σε αντίθεση με τις πλήρεις πολυεπίπεδες PTFE RO3000 τα ενδιάμεσα στρώματα RO4350B χρησιμοποιούν τυπικές ροές εργασίας FR-4 χωρίς χαρακτική νατρίου μέσω επεξεργασίας,Μείωση του χρόνου κύκλου παραγωγής κατά 30% και μείωση του συνολικού κόστους υλικού κατά 22% σε σύγκριση με όλες τις 12 στρώσεις RO3010 .

Πλεονεκτήματα της τελικής επεξεργασίας EPIG χωρίς νικέλιο

Το συμβατικό ENIG φινίρισμα ενσωματώνει ένα στρώμα φραγμού νικελίου χωρίς ηλεκτρισμό με σιδηρομαγνητικές ιδιότητες που εισάγουν σημαντικές απώλειες εισαγωγής πάνω από 24 GHz.Το EPIG χωρίς νικέλιο αυτού του προϊόντος αποθέτει ένα λεπτό φράγμα παλλάδιου απευθείας πάνω στο χαλκόΣυγκριτικές δοκιμές σε 10 ∆40 GHz δείχνουν 0,18 dB/in χαμηλότερη απώλεια εισαγωγής σε σύγκριση με το πρότυπο ENIG.Αυτό είναι κρίσιμο για 77 GHz αυτοκινητοβιομηχανικά ραντάρ και δορυφορικές επικοινωνίες.

Η λεπτή στοίβα από παλλάδιο-χρυσό ελαχιστοποιεί επίσης τη συσσώρευση γεωμετρίας των αγωγών, υποστηρίζοντας στενό HDI τυφλό μέσω δρομολόγησης χωρίς κίνδυνο βραχυκυκλώματος.

Σχεδιασμός τυφλών μέσω HDI

Επτά ομάδες διασταυρωμένων τυφλών σωλήνων απομακρύνουν μακροδιασταυρούμενα σωλήνες που δημιουργούν παρασιτική χωρητικότητα και επαγωγικότητα σε ζώνες χιλιοστών κυμάτων.Πολλαπλό σταδίου τυφλός μέσω στοιβάσματος διαχωρίζει τις διασυνδέσεις κορυφαίου στρώματος κεραίας από τις εσωτερικές μεταβάσεις ισχύος / εδάφους, μειώνοντας το μήκος της διαδρομής του σήματος RF κατά 40% σε σύγκριση με τις συμβατικές πλακέτες 12 στρωμάτων.

Ηλεκτρική και θερμική σταθερότητα

Το RO3010 διαθέτει θερμικό συντελεστή Dk -395 ppm/°C, ενώ το RO4350B παρέχει +50 ppm/°C Dk drift από -50°C έως 150°C. the hybrid stackup's composite dielectric temperature response balances antenna resonant frequency drift and broadband transmission line impedance stability across automotive-grade operating ranges (-40°C to 125°C) Η θερμική αγωγιμότητα του RO3010 (0,95 W/m·K) παρέχει ανώτερη απώλεια θερμότητας για τα πακέτα κεραίας υψηλού κέρδους, ενώ η θερμική αγωγιμότητα του RO4350B είναι 0,9 W/m·K.Η θερμική αγωγιμότητα 69 W/m·K διανέμει τη θερμότητα του ενισχυτή ισχύος σε εσωτερικά επίπεδα εδάφους..

Πεδία εφαρμογής

• Ενισχυτές σταθμών βάσης 5G
• Επικοινωνίες μέσω δορυφόρου
• Εξοπλισμός χιλιοστών κυμάτων
• Δίκτυα τροφοδοσίας σε φάση
• Αντενές GPS/GNSS

Ε1: Γιατί να χρησιμοποιήσετε μια υβριδική στοίβα αντί ενός ενιαίου υλικού;

Η υψηλή Dk (10.2) του RO3010 χρησιμοποιείται για συμπαγή στρώματα κερατών και μικροσκοπικά δίκτυα τροφοδοσίας.48) παρέχει χαμηλής απώλειας στρώματα RF με επεξεργασιμότητα FR-4Η προσέγγιση αυτή εξοικονομεί περίπου 22% σε σχέση με μια πλακέτα 12 στρωμάτων RO3010.

Ε2: Τι είναι το φινίρισμα EPIG χωρίς νικέλιο και γιατί έχει σημασία;

Το EPIG (Electroless Palladium/Immersion Gold) αντικαθιστά το στρώμα νικελίου στο πρότυπο ENIG με ένα λεπτό φράγμα από παλλάδιο.Η φινίρισμα χωρίς νικέλιο παρέχει 00,18 dB/in χαμηλότερη απώλεια από την ENIG στα 10-40 GHz, διατηρώντας παράλληλα την αξιοπιστία της συγκόλλησης συγκόλλησης και την ικανότητα σύνδεσης χρυσού καλωδίου.

Ε3: Έχουν τα χαρακτηριστικά RO4350B και RO3010 UL94 V-0;

Ναι. Το RO4350B έχει βαθμολογία UL94 V-0. Το RO3010 έχει επίσης βαθμολογία V-0. Σημειώστε ότι το RO4003C δεν έχει βαθμολογία UL94 V-0.

Ε4: Πώς συνδέονται μεταξύ τους οι RO4350B και RO3010;

Συνδέονται χρησιμοποιώντας προεπιλογή RO4450F, ένα υλικό σύνδεσης χωρίς αλογόνες και υψηλής Tg με ρητίνη διπλής συμβατότητας.Το RO4450F έχει σχεδιαστεί ειδικά για πολυεπίπεδες κατασκευές που συνδέουν τους πυρήνες Rogers μεταξύ τους ή συνδέουν τα στρώματα Rogers με FR-4 Είναι UL94 V-0 και εξασφαλίζει CTE ταιριάζει λαμινάρισμα χωρίς προβλήματα θερμικής αξιοπιστίας.

Ε5: Για ποιες εφαρμογές χρησιμοποιούνται οι τυφλοί σωλήνες σε αυτό το σχέδιο;

Επτά ομάδες διασταυρωμένων τυφλών σωλήνων (1-2, 2-5, 2-6, 2-8, 1-9, 10-12, 3-12) εξαλείφουν τα μακρά μέσα-μέσα κομματάκια που δημιουργούν παρασιτική χωρητικότητα και επαγωγικότητα σε ζώνες χιλιοστών κυμάτων.Μειώνουν το μήκος της διαδρομής του σήματος ραδιοσυχνοτήτων κατά 40% σε σύγκριση με τα συμβατικά 12 στρώματα., βελτιώνοντας την εξασθένιση του φίλτρου και την αποτελεσματικότητα της ακτινοβολίας της κεραίας.

Έτοιμοι να ξεκινήσετε;

Αυτό το υβριδικό PCB 12 στρωμάτων RO4350B+RO3010 μπορεί να κατασκευαστεί με φινίρισμα EPIG χωρίς νικέλιο και τυφλό μέσω δομών.

Επικοινωνήστε μαζί μας σήμερα για:

Βοήθεια στο σχεδιασμό υβριδικής συστοιχίας

Οδηγίες επιλογής υλικού (RO4350B, RO3010, RO4450F)

Υπολογισμός και υποστήριξη του σχεδιασμού της παρεμπόδισης

Κωτολόγηση PCB και αναθεώρηση DFM

Τεχνική υποστήριξη για την ειδική σας εφαρμογή
