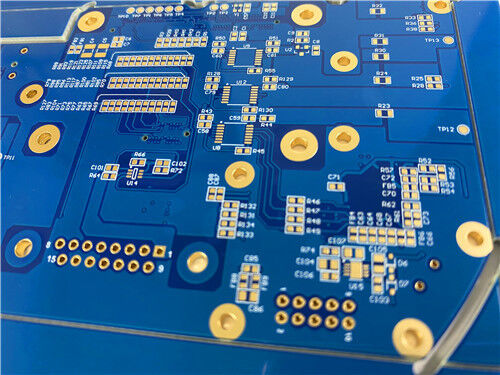

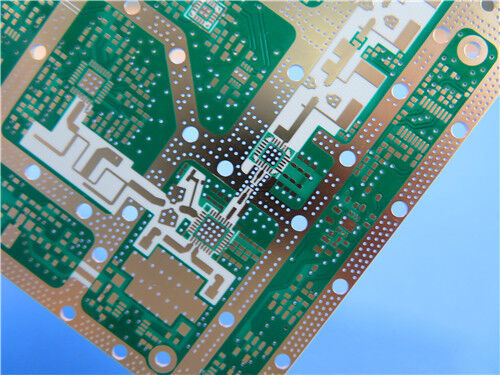

Rogers RO4450F Bondply χρησιμοποιείται για το βάρος 8 στρώσεων χαλκού Μεικτό υλικό PCB που 4mil RO4350B + TG170 FR-4 + 8mil RO4003C

Περιγραφή προϊόντων

Η κατασκευή μιας πολυστρωματικής πλακέτας που συνδυάζει την υψηλή απόδοση συχνότητας των ελασμάτων Rogers με την οικονομική αποδοτικότητα του FR-4 απαιτεί κάτι περισσότερο από απλή στοίβαξη υλικών — απαιτεί ένα συγκολλητικό στρώμα που μπορεί να γεφυρώσει δύο διαφορετικά συστήματα υλικών χωρίς να διακυβεύεται η ηλεκτρική ή μηχανική ακεραιότητα. Το RO4450F bondply από την Rogers Corporation έχει σχεδιαστεί ακριβώς για αυτήν την πρόκληση.

Η οικογένεια bondply RO4400™ αποτελείται από βαθμούς prepreg που βασίζονται στα υλικά πυρήνα της σειράς RO4000 και είναι συμβατά σε πολυστρωματικές κατασκευές με ελάσματα RO4000. Μια υψηλή τιμή Tg μετά την σκλήρυνση καθιστά το bondply της σειράς RO4400 εξαιρετική επιλογή για πολυστρωματικές κατασκευές που απαιτούν διαδοχικές πλαστικοποιήσεις, καθώς τα πλήρως σκληρυμένα bondplies RO4400 είναι ικανά να χειριστούν πολλαπλούς κύκλους πλαστικοποίησης. Επιπλέον, οι συμβατές με FR-4 απαιτήσεις συγκόλλησης επιτρέπουν τη συνδυασμό του bondply RO4400 και του bondply FR-4 χαμηλής ροής σε μη ομοιογενείς πολυστρωματικές κατασκευές χρησιμοποιώντας έναν μόνο κύκλο συγκόλλησης.

Το bondply RO4450F έχει επιδείξει βελτίωση στην ικανότητα πλευρικής ροής και γίνεται η πρώτη επιλογή για νέους σχεδιασμούς ή ως αντικατάσταση σε σχεδιασμούς που έχουν δύσκολες απαιτήσεις πλήρωσης. Με μια διηλεκτρική σταθερά 3,52 ± 0,05 και χαμηλό CTE στον άξονα Ζ 50 ppm/°C, το RO4450F παρέχει αξιόπιστη συγκόλληση, διατηρώντας παράλληλα την ηλεκτρική απόδοση που αναμένεται από ένα υλικό υψηλής συχνότητας.

Βασικές Ιδιότητες με μια Ματιά (RO4450F):

Εφαρμογές

Το bondply RO4450F έχει σχεδιαστεί για πολυστρωματικές κατασκευές που συνδυάζουν ελάσματα της σειράς RO4000 με FR-4. Τυπικές εφαρμογές περιλαμβάνουν:

1. Ραδιοφωνικοί Δέκτες Backhaul – Στρώματα σήματος υψηλής συχνότητας με οικονομικά αποδοτικά ψηφιακά στρώματα
2. Συστήματα Επικοινωνιών – Στοίβες μικτών υλικών για σταθμούς βάσης και μικρά κύτταρα
3. Ενισχυτές Ισχύος – Θερμική και ηλεκτρική απόδοση όπου χρειάζεται
4. Μικρά Κύτταρα/DAS – Συμπαγείς, ευαίσθητοι στο κόστος σχεδιασμοί RF

Προσαρμοσμένη Κατασκευή PCB σε RO4450F Bondply

Ως εξειδικευμένος κατασκευαστής τυπωμένων κυκλωμάτων υψηλής συχνότητας, προσφέρουμε ολοκληρωμένες υπηρεσίες κατασκευής χρησιμοποιώντας Rogers RO4450F και άλλα προηγμένα υλικά. Οι ακόλουθες προδιαγραφές λεπτομερώς μια αντιπροσωπευτική υλοποίηση 8 στρωμάτων μικτών υλικών:

Λεπτομέρειες Κατασκευής PCB:

Διαμόρφωση Στοίβαξης (Αντιπροσωπευτική):

Πλεονεκτήματα Υλικού

Εξαιρετική Ικανότητα Πλευρικής Ροής:
Το bondply RO4450F έχει επιδείξει βελτιωμένη ικανότητα πλευρικής ροής, καθιστώντας το την πρώτη επιλογή για σχεδιασμούς με δύσκολες απαιτήσεις πλήρωσης. Αυτό είναι ιδιαίτερα σημαντικό σε στοίβες μικτών υλικών όπου το συγκολλητικό στρώμα πρέπει να ρέει γύρω από χαρακτηριστικά χαλκού διαφορετικού ύψους και πυκνότητας χωρίς να αφήνει κενά ή περιοχές χωρίς ρητίνη.

Υψηλή Τιμή Tg μετά την Σκλήρυνση για Διαδοχική Πλαστικοποίηση:
Με Tg μεγαλύτερο από 280°C, το πλήρως σκληρυμένο bondply RO4450F είναι ικανό να χειριστεί πολλαπλούς κύκλους πλαστικοποίησης. Αυτό το καθιστά εξαιρετική επιλογή για πολυστρωματικές κατασκευές που απαιτούν διαδοχικές πλαστικοποιήσεις, όπου τα συγκολλημένα στρώματα πρέπει να αντέχουν σε μεταγενέστερες επεξεργασίες υψηλής θερμοκρασίας χωρίς υποβάθμιση.

Συμβατότητα Συγκόλλησης με FR-4:
Το RO4450F είναι συμβατό με θερμοκρασίες συγκόλλησης FR-4, επιτρέποντας τη συνδυασμό του bondply RO4400 και του bondply FR-4 χαμηλής ροής σε μη ομοιογενείς πολυστρωματικές κατασκευές χρησιμοποιώντας έναν μόνο κύκλο συγκόλλησης. Αυτό επιτρέπει τις οικονομικά αποδοτικές υβριδικές στοίβες που παρουσιάζονται στην 8-στρωματική κατασκευή που καθορίζεται εδώ.

Χαμηλό CTE στον Άξονα Ζ για Αξιοπιστία Οπών Επιχαλκωμένων:
Το CTE στον άξονα Ζ 50 ppm/°C παρέχει αξιόπιστη απόδοση οπών επιχαλκωμένων, ακόμη και σε αυστηρά θερμικά περιβάλλοντα. Αυτό είναι απαραίτητο για πλακέτες μικτών υλικών όπου διαφορετικές τιμές CTE μεταξύ των στρωμάτων μπορούν να δημιουργήσουν τάση στους κυλίνδρους των οπών.

Ανθεκτικό σε CAF:
Το RO4450F είναι ανθεκτικό στο σχηματισμό αγώγιμων ανιόντων νημάτων (CAF), ενισχύοντας τη μακροπρόθεσμη αξιοπιστία σε υγρά περιβάλλοντα και υπό τάση πόλωσης.

Συμβατό με Διαδικασίες Χωρίς Μόλυβδο:
Το υλικό είναι συμβατό με επεξεργασία συγκόλλησης χωρίς μόλυβδο, πληρώντας τις τρέχουσες περιβαλλοντικές απαιτήσεις και απαιτήσεις αξιοπιστίας.

Πρότυπο IPC-Class-3:
Αυτή η κατασκευή κατασκευάζεται σύμφωνα με τα πρότυπα IPC-Class-3 — την υψηλότερη βαθμίδα αξιοπιστίας κατασκευής για ηλεκτρονικά υψηλής αξιοπιστίας. Το IPC-Class-3 χρησιμοποιείται για κρίσιμες εφαρμογές όπου η διακοπή λειτουργίας είναι απαράδεκτη, συμπεριλαμβανομένων των αεροδιαστημικών, ιατρικών και αμυντικών συστημάτων. Οι πλακέτες Class 3 απαιτούν αύξηση 20% στο ελάχιστο πάχος επιχάλκωσης σε σχέση με τις πλακέτες Class 1/2, χωρίς κενά χαλκού και αυστηρότερες απαιτήσεις δακτυλίου.

Ποιότητα και Διαθεσιμότητα

Όλες οι πλακέτες κατασκευάζονται σύμφωνα με τα πρότυπα ποιότητας IPC-Class-3, διασφαλίζοντας το υψηλότερο επίπεδο αξιοπιστίας για κρίσιμες εφαρμογές. Πραγματοποιείται 100% ηλεκτρικός έλεγχος πριν από την αποστολή για να εγγυηθεί τη λειτουργική ακεραιότητα.

Η παραγωγική μας ικανότητα εκτείνεται σε παγκόσμια διαθεσιμότητα, με ευέλικτη υποστήριξη αποστολών και logistics τόσο για πρωτότυπες όσο και για όγκους παραγγελιών. Προσφέρουμε γρήγορη παράδοση και ανταγωνιστικές τιμές, διατηρώντας παράλληλα αυστηρό έλεγχο της διαδικασίας.

Για ερωτήσεις σχετικά με προσαρμοσμένες στοίβες, διαμορφώσεις μικτών υλικών που συνδυάζουν ελάσματα της σειράς RO4000 με FR-4, διαδοχική πλαστικοποίηση ή άλλες απαιτήσεις, παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεων μηχανικών μας — είμαστε έτοιμοι να υποστηρίξουμε τις απαιτήσεις σας για κυκλώματα υψηλής συχνότητας.
