Φύλλα χαλκού για υλικά κυκλωμάτων υψηλής συχνότητας – Οδηγός επιλογής για σχεδιασμό PCB χαμηλών απωλειών



Ε: Γιατί έχει σημασία η επιλογή φύλλου χαλκού για PCB υψηλής συχνότητας;

Α: Η τραχύτητα της επιφάνειας του φύλλου χαλκού είναι ένας κρίσιμος παράγοντας που επηρεάζει την ακεραιότητα του σήματος σε σχέδια υψηλής συχνότητας, ιδιαίτερα πάνω από 1 GHz. Η τραχύτητα αναγκάζει το ρεύμα υψηλής συχνότητας - το οποίο συγκεντρώνεται κοντά στην επιφάνεια του αγωγού λόγω του δερματικού φαινομένου - να διανύσει μια μακρύτερη αποτελεσματική διαδρομή, μετατρέποντας την ηλεκτρομαγνητική ενέργεια σε θερμότητα και αυξάνοντας την απώλεια εισαγωγής.



Σε συχνότητες κυμάτων χιλιοστών, το τυπικό φύλλο ηλεκτροαπόθεσης (ED) μπορεί να διπλασιάσει ή να τριπλασιάσει την απώλεια αγωγού σε σύγκριση με τα λεία φύλλα. Για το υβριδικό PCB 6 επιπέδων σας που συνδυάζει RO4350B (στρώσεις RF) και IT-180A (στρώσεις πυρήνα), η επιλογή του σωστού φύλλου χαλκού είναι απαραίτητη για την επίτευξη της απόδοσης χαμηλών απωλειών που απαιτείται για εφαρμογές 5G και μικροκυμάτων.





1. Βιομηχανία φύλλου χαλκού – ED εναντίον έλασης

Τα φύλλα χαλκού για ελάσματα PCB κατασκευάζονται μέσω δύο βασικά διαφορετικών διαδικασιών, με αποτέλεσμα διακριτά χαρακτηριστικά επιφάνειας και ηλεκτρική απόδοση.



Ηλεκτροαπόθεση (ED) Χαλκός

Στη διαδικασία ED, ο χαλκός εναποτίθεται ηλεκτροχημικά σε ένα περιστρεφόμενο τύμπανο τιτανίου από ένα διάλυμα θειικού χαλκού. Η πλευρά του τυμπάνου (ομαλή) είναι στραμμένη προς το διηλεκτρικό, ενώ η ματ πλευρά (τραχύ) βλέπει προς τα έξω. Η ματ πλευρά υφίσταται πρόσθετη επεξεργασία για ενίσχυση της πρόσφυσης.



Κρυσταλλική δομή:Οι χάλκινοι κρύσταλλοι ED αναπτύσσονται κατά μήκος στον άξονα Z του φύλλου, σχηματίζοντας μια δομή "φράχτη" με μακριά κρυστάλλινα όρια κάθετα στο επίπεδο φύλλου.



Τραχύτητα:Τα φύλλα ED έχουν συνήθως υψηλότερη τραχύτητα επιφάνειας (Rz = 5–12 μm) σε σύγκριση με τον ελασματοποιημένο χαλκό, με την επεξεργασμένη πλευρά να είναι σημαντικά πιο τραχιά από την πλευρά του τυμπάνου.



Πλεονέκτημα:Χαμηλότερο κόστος και ευρύτερη διαθεσιμότητα.





Χαλκός σε έλαση

Ο ελασματοποιημένος χαλκός παράγεται με διαδοχικές εργασίες ψυχρής έλασης για μείωση του πάχους, ξεκινώντας από ένα μπιλιέτα καθαρού χαλκού. Η ομαλότητα της επιφάνειας εξαρτάται από την κατάσταση του ελασματουργείου.



Κρυσταλλική δομή:Οι κρύσταλλοι χαλκού σε έλαση σπάνε και συνθλίβονται κατά την ψυχρή έλαση, με αποτέλεσμα μικρότερα, ακανόνιστα, σφαιρικά σχήματα ευθυγραμμισμένα σχεδόν παράλληλα με το επίπεδο φύλλου.



Τραχύτητα:Ο έλασης χαλκού είναι συνήθως ο πιο λείος τύπος φύλλου χαλκού, με πολύ χαμηλό προφίλ (Rz < 3 μm) .



Πλεονέκτημα:Ανώτερη για εφαρμογές υψηλής συχνότητας λόγω λείας επιφάνειας και εξαιρετικής επιμήκυνσης.





2. Τραχύτητα χαλκού – Ο μηχανισμός απώλειας κλειδιού

Στο συνεχές ρεύμα, το ρεύμα κατανέμεται ομοιόμορφα στη διατομή του αγωγού. Καθώς η συχνότητα αυξάνεται, το ρεύμα συνωστίζεται προς την επιφάνεια του αγωγού.



Το βάθος του δέρματος δ είναι:

δ = 1 / √(π·f·μ·σ)

Στα 10 GHz σε χαλκό, δ ≈ 0,66 μm.



Αναλογία τραχύτητας-προς-δέρματος-βάθους

Η κρίσιμη παράμετρος είναι ο λόγος της τραχύτητας του RMS προς το βάθος του δέρματος (Rrms/δ). Καθώς η συχνότητα αυξάνεται και το βάθος του δέρματος συρρικνώνεται, η τραχύτητα γίνεται αναλογικά μεγαλύτερη:

Αναλογία (Rrms/δ)	Επίπτωση στην απώλεια
< 0,1	Αμελητέα επίδραση (<2% επιπλέον απώλεια)
0,1 έως 1,0	Μέτρια επίδραση (10–50% επιπλέον απώλεια)
> 1.0	Σοβαρή επίπτωση (50–100%+ επιπλέον απώλεια)



Για στάνταρΦύλλο ED (Rrms ≈ 3–4 μm), η αναλογία υπερβαίνει το 1,0 πάνω από τα ~5 GHz – ακριβώς το εύρος λειτουργίας των σύγχρονων συστημάτων 5G και κυμάτων χιλιοστών.



Το μοντέλο Hall-Huray

Οι κοινότητες IPC και IEEE έχουν υιοθετήσει το μοντέλο «χιονόμπαλας» Huray ως τον πιο ακριβή από φυσική άποψη παράγοντα διόρθωσης τραχύτητας. Σε αντίθεση με το παλαιότερο μοντέλο Hammerstad (το οποίο κορεστεί με συντελεστή διόρθωσης 2×), το μοντέλο Huray αντιπροσωπεύει την τραχιά επιφάνεια ως μια συλλογή σφαιρικών προεξοχών και προβλέπει με ακρίβεια συντελεστές απώλειας τραχύτητας 2,5–3,5× σε συχνότητες κυμάτων χιλιοστού για τυπικό φύλλο .





3. Μετρήσεις τραχύτητας φύλλου χαλκού

Ο Rogers χρησιμοποιεί συμβολομετρία λευκού φωτός για να χαρακτηρίσει την τραχύτητα του φύλλου χαλκού, αναφέροντας το προφίλ Sq (RMS). Μελέτες δείχνουν ότι το κατεργασμένο πλευρικό προφίλ συσχετίζεται καλύτερα με τις απώλειες του αγωγού.



Τυπικές τιμές τραχύτητας ανά τύπο φύλλου

Τύπος φύλλου	Βάρος	Διηλεκτρικό Πλαϊνό Τετράγωνο (μm)	Τετράγωνο επάνω πλευράς (μm)	Προϊόντα
Κυλημένο	1 ουγκιά	0.4	0.3	RT/duroid, RO3003, RO3035, 6202
Κυλημένο	½ ουγκιά	0.4	0.3	Το ίδιο με το παραπάνω
ED (RO4350B)	1 ουγκιά	3.2	0.4	RO4350B, RO4003C, RO4360G2
ED (RO4350B)	½ ουγκιά	2.8	0.4	RO4350B, RO4003C
LoPro®	1 ουγκιά	0,9	1.3	RO4003C, RO4350B, RO4835
LoPro®	½ ουγκιά	0,9	0,8	RO4003C, RO4350B, RO4835
ED χαμηλού προφίλ RT	1 ουγκιά	1	1.3	CLTE, DiClad, IsoClad
ED χαμηλού προφίλ RT	½ ουγκιά	1	0,8	CLTE, DiClad, IsoClad



Πηγή: φύλλο δεδομένων Rogers Corporation copper foils

Βασική γνώση: Η τραχύτητα της διηλεκτρικής πλευράς (η επιφάνεια που συνδέεται με το πολυστρωματικό υλικό) είναι ο κύριος παράγοντας που συμβάλλει στην απώλεια αγωγού. Ο έλασης χαλκού (Sq = 0,4 μm) προσφέρει την πιο λεία επιφάνεια, ενώ το τυπικό φύλλο ED στο RO4350B (Sq = 2,8–3,2 μm) έχει σημαντικά υψηλότερη τραχύτητα.





4. Θεωρήσεις για το υβριδικό φύλλο αλουμινίου στοίβαξης

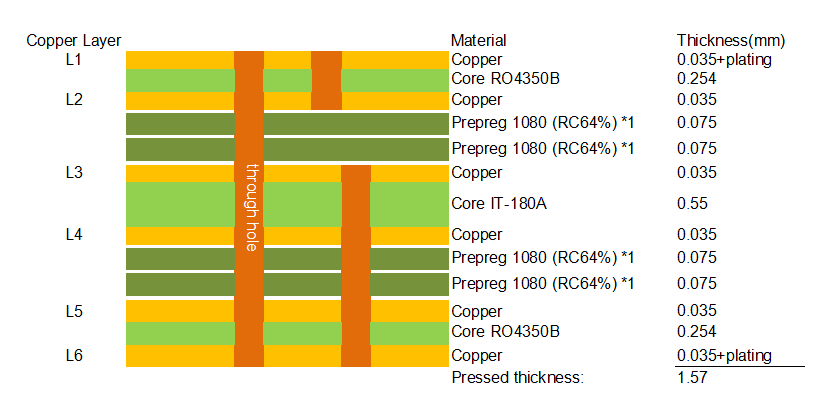

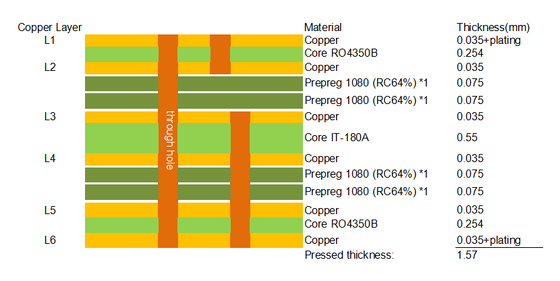

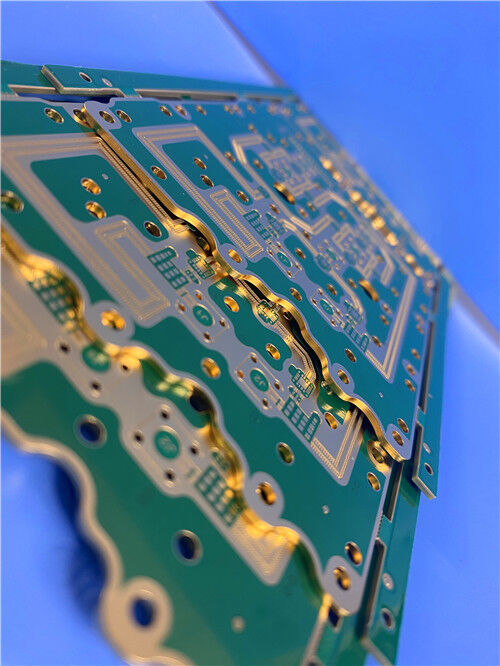

Η πλακέτα 6 επιπέδων σας χρησιμοποιεί αΥβριδικό RO4350B + IT-180Aστοίβαξη:



Blind vias (L1-L2, L3-L6)και η επιμετάλλωση άκρων προσθέτουν περαιτέρω πολυπλοκότητα – απαιτώντας ακριβή έλεγχο των παραμέτρων επιμετάλλωσης και προετοιμασία της επιφάνειας.



Πίνακας σύγκρισης – Επιλογές φύλλου χαλκού για PCB υψηλής συχνότητας

Ιδιοκτησία	Standard ED	Χαλκός σε έλαση	LoPro®	HVLP
Τραχύτητα (Τετ.)	2,8–3,2 μm	0,3–0,4 μm	0,9 μm	0,6–1,2 μm
Τραχύτητα (Rz)	8–12 μm	< 3 μm	3–5 μm	1,5–3 μm
Απώλεια εισαγωγής @ 10 GHz	Ψηλά	Πολύ Χαμηλό	Χαμηλός	Πολύ Χαμηλό
Αντοχή σε θερμικό σοκ	Μέτριος	Εξοχος	Καλός	Καλός
Δύναμη απολέπισης	Ψηλότερο (πιο τραχύ = καλύτερη πρόσφυση)	Χαμηλότερος	Μέτριος	Μέτριος
Κόστος	Χαμηλός	Ψηλά	Στα μέσα	Ψηλά
Πρωτογενής Χρήση	Γενική RF, ευαίσθητη στο κόστος	Αεροδιαστημική, ακραία θερμική	Ψηφιακή υψηλής συχνότητας, mmWave	25G–112G SerDes, mmWave







Περιοχές Εφαρμογής

• Ραντάρ αυτοκινήτου (77 GHz)
• RF υψηλής ισχύος
• Αεροδιαστημική / Άμυνα
• Κεραίες Phased-Array
• Ψηφιακή υψηλής ταχύτητας (56G/112G PAM4)





Ε1: Γιατί ο έλασης χαλκού έχει καλύτερη αντίσταση σε θερμικό σοκ από τον χαλκό ED;

Α: Ο έλασης χαλκού έχει καλύτερη ελαστική επιμήκυνση πριν φτάσει σε μόνιμη παραμόρφωση. Ο χαλκός ED μπορεί να εμφανίσει ρωγμές καταπόνησης υπό ταχεία θερμική ανακύκλωση σε στενούς αγωγούς.





Ε2: Τι είναι το φύλλο LoPro® και πότε πρέπει να το χρησιμοποιήσω;
A: Το LoPro® είναι το φύλλο χαλκού χαμηλού προφίλ της Rogers με λεία επιφάνεια (Sq = 0,9 μm) . Διατίθεται σε υλικά της σειράς RO4000 και μειώνει σημαντικά την απώλεια εισαγωγής σε υψηλές συχνότητες σε σύγκριση με το τυπικό φύλλο ED.





Ε3: Ποιο φύλλο συνιστάται για την υβριδική μου πλακέτα RO4350B + IT-180A;
A: Για τα εξωτερικά στρώματα RO4350B (RF κρίσιμη), συνιστούμε LoPro® ή έλασης χαλκού για ελαχιστοποίηση της απώλειας εισαγωγής. Για τα στρώματα πυρήνα IT-180A (ισχύς/γείωση), ο τυπικός χαλκός ED είναι αρκετός.





Ε4: Η επιλογή του φύλλου επηρεάζει τον έλεγχο της σύνθετης αντίστασης;
Α: Ναι. Η υψηλότερη τραχύτητα αυξάνει την αποτελεσματική διηλεκτρική σταθερά, η οποία μπορεί να μετατοπίσει την αντίσταση κατά αρκετά ohms. Αυτό πρέπει να λαμβάνεται υπόψη στον υπολογιστή σας σύνθετης αντίστασης.
