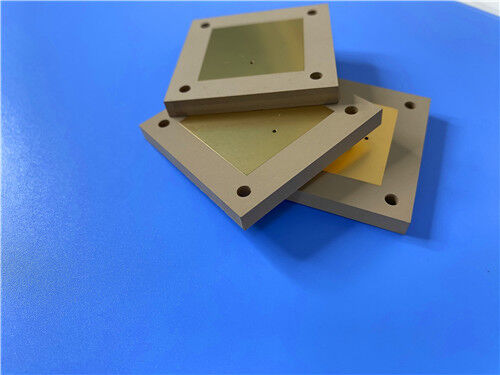

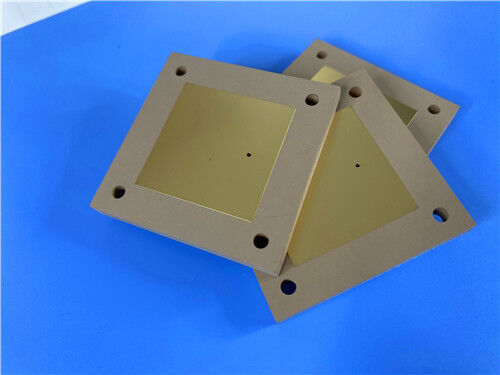

Rogers TMM10i υψηλό Dk 9.80 θερμοστεγείς μικροκυμάτων και Custom 75mil υλικό διπλή πλευρά χαλκού PCB με Immersion χρυσό για RF και μικροκυμάτων κυκλώματα

Περιγραφή προϊόντων

Για σχεδιαστές RF και μικροκυμάτων που αναζητούν ένα υλικό υψηλής διηλεκτρικής σταθεράς με ισοτροπικές ηλεκτρικές ιδιότητες και την ευκολία επεξεργασίας ενός μαλακού υποστρώματος, το θερμοσκληρυνόμενο πολυστρωματικό φύλλο μικροκυμάτων TMM10i της Rogers είναι μια εξαιρετική επιλογή. Το TMM10i είναι ένα σύνθετο υλικό από κεραμικό, υδρογονάνθρακα, θερμοσκληρυνόμενο πολυμερές, σχεδιασμένο για υψηλή αξιοπιστία μέσω οπών σε εφαρμογές stripline και microstrip.

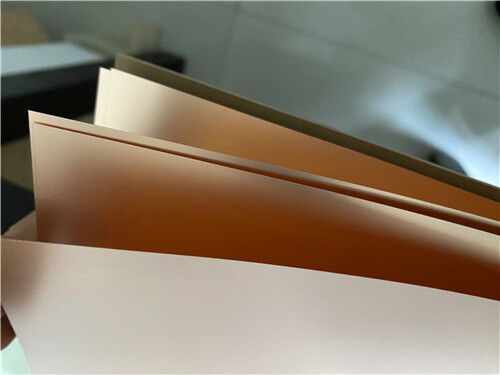

Όπως και άλλα υλικά της σειράς TMM, το TMM10i συνδυάζει πολλά επιθυμητά χαρακτηριστικά των κεραμικών και των υποστρωμάτων PTFE με την ευκολία των τεχνικών επεξεργασίας μαλακών υποστρωμάτων—χωρίς να απαιτούνται εξειδικευμένες μέθοδοι παραγωγής. Το υλικό δεν απαιτεί επεξεργασία με ναφθαλινικό νάτριο πριν από την ηλεκτρολυτική επιμετάλλωση και όλες οι κοινές διαδικασίες PWB μπορούν να χρησιμοποιηθούν στην παραγωγή. Τα πολυστρωματικά φύλλα TMM10i διατίθενται επικαλυμμένα με 0,5 oz/ft² έως 2 oz/ft² ηλεκτρολυτικά επικαλυμμένο φύλλο χαλκού, ή συνδεδεμένα απευθείας με πλάκες ορείχαλκου ή αλουμινίου, με πάχη υποστρώματος από 0,015" έως 0,500".

Βασικές Ιδιότητες με μια Ματιά:

Εφαρμογές

Τα πολυστρωματικά φύλλα TMM10i είναι κατάλληλα για ένα ευρύ φάσμα εφαρμογών RF και μικροκυμάτων, όπως:

1. Κυκλώματα RF και Μικροκυμάτων – Σχέδια stripline και microstrip που απαιτούν υψηλό Dk
2. Ενισχυτές Ισχύος και Συνδυαστές – Αποτελεσματική απαγωγή θερμότητας λόγω υψηλής θερμικής αγωγιμότητας
3. Φίλτρα και Συζεύκτες – Σταθερό Dk για συνεπή απόκριση συχνότητας
4. Συστήματα Δορυφορικής Επικοινωνίας – Αξιόπιστη απόδοση σε απαιτητικά περιβάλλοντα
5. Κεραίες GPS – Διαστασιακά σταθερές για ακριβή τοποθέτηση
6. Κεραίες Patch – Το υψηλό Dk επιτρέπει συμπαγή σχέδια
7. Διηλεκτρικοί Πολωτές και Φακοί – Ισοτροπικό Dk για εξαρτήματα ακριβείας RF
8. Δοκιμαστές Τσιπ – Μηχανική σταθερότητα υπό επαναλαμβανόμενη χρήση

Προσαρμοσμένη Κατασκευή PCB σε TMM10i

Ως εξειδικευμένος κατασκευαστής τυπωμένων κυκλωμάτων υψηλής συχνότητας, προσφέρουμε ολοκληρωμένες υπηρεσίες κατασκευής χρησιμοποιώντας Rogers TMM10i και άλλα προηγμένα υλικά. Οι ακόλουθες προδιαγραφές περιγράφουν μια αντιπροσωπευτική διπλής όψης άκαμπτη υλοποίηση PCB:

Λεπτομέρειες Κατασκευής PCB:

Πλεονεκτήματα Υλικού

Υψηλή Ισοτροπική Διηλεκτρική Σταθερά:
Το TMM10i προσφέρει ένα Dk σχεδιασμού 9,9—σημαντικά υψηλότερο από τα τυπικά πολυστρωματικά φύλλα με βάση το PTFE. Η ισοτροπική διηλεκτρική σταθερά εξασφαλίζει συνεπή ηλεκτρική απόδοση ανεξάρτητα από τον προσανατολισμό, καθιστώντας το ιδανικό για συμπαγείς κεραίες patch, φίλτρα και διηλεκτρικούς φακούς όπου η μείωση του φυσικού μεγέθους είναι κρίσιμη. Με ένα Dk σχεδόν τρεις φορές μεγαλύτερο από αυτό των υλικών PTFE, οι διαστάσεις του κυκλώματος μπορούν να μειωθούν σημαντικά.

Εξαιρετική Θερμική Σταθερότητα:
Ο θερμικός συντελεστής του Dk είναι εξαιρετικά χαμηλός στα -43 ppm/°K, εξασφαλίζοντας σταθερή ηλεκτρική απόδοση σε ακραίες θερμοκρασίες. Το ισοτροπικό CTE (19/19/20 ppm/°K για X/Y/Z) ταιριάζει πολύ στενά με τον χαλκό, επιτρέποντας μέσω οπών υψηλής αξιοπιστίας ακόμη και σε παχιά υποστρώματα.

Σύστημα Θερμοσκληρυνόμενης Ρητίνης:
Σε αντίθεση με τα θερμοπλαστικά υλικά, το TMM10i δεν μαλακώνει όταν θερμαίνεται. Αυτό επιτρέπει τη συγκόλληση με σύρμα των ακροδεκτών των εξαρτημάτων στα ίχνη του κυκλώματος χωρίς ανησυχίες για ανύψωση των pads ή παραμόρφωση του υποστρώματος. Η θερμοσκληρυνόμενη φύση παρέχει επίσης μηχανικές ιδιότητες που αντιστέκονται στην ερπυσμό και την ψυχρή ροή.

Ενισχυμένη Θερμική Αγωγιμότητα:
Στα 0,76 W/m·K, το TMM10i προσφέρει περίπου διπλάσια θερμική αγωγιμότητα από τα παραδοσιακά πολυστρωματικά φύλλα PTFE/κεραμικού, διευκολύνοντας την απαγωγή θερμότητας σε εφαρμογές ενισχυτών ισχύος και υψηλής πυκνότητας.

Αντοχή σε Χημικά Διαδικασιών:
Το βασικό υπόστρωμα είναι ανθεκτικό στα οξειδωτικά και τους διαλύτες που χρησιμοποιούνται στην παραγωγή τυπωμένων κυκλωμάτων, μειώνοντας τη ζημιά στο υλικό κατά τις διαδικασίες κατασκευής και συναρμολόγησης. Δεν απαιτείται επεξεργασία με ναφθαλινικό νάτριο πριν από την ηλεκτρολυτική επιμετάλλωση.

Κεραμική Απόδοση, Επεξεργασία Μαλακού Υποστρώματος:
Το TMM10i συνδυάζει πολλά επιθυμητά χαρακτηριστικά των κεραμικών υποστρωμάτων με την ευκολία των τεχνικών επεξεργασίας μαλακών υποστρωμάτων. Τα πολυστρωματικά φύλλα TMM10 και TMM10i μπορούν να αντικαταστήσουν τα υποστρώματα αλουμίνας σε πολλές εφαρμογές, προσφέροντας σημαντικά πλεονεκτήματα επεξεργασίας.

Χαμηλή Συρρίκνωση Οξείδωσης:
Το υλικό παρουσιάζει χαμηλές τιμές συρρίκνωσης οξείδωσης, συμβάλλοντας στον ακριβή ορισμό χαρακτηριστικών και στην επαναλαμβανόμενη απόδοση του κυκλώματος.

Ποιότητα και Διαθεσιμότητα

Όλες οι πλακέτες κατασκευάζονται σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας ισχυρή αξιοπιστία για εμπορικές, βιομηχανικές και αμυντικές εφαρμογές. Πραγματοποιείται 100% ηλεκτρικός έλεγχος πριν από την αποστολή για να εγγυηθεί τη λειτουργική ακεραιότητα.

Η παραγωγική μας ικανότητα εκτείνεται σε παγκόσμια διαθεσιμότητα, με ευέλικτη υποστήριξη αποστολών και logistics τόσο για πρωτότυπες όσο και για όγκους παραγγελιών. Προσφέρουμε γρήγορους χρόνους παράδοσης και ανταγωνιστικές τιμές, διατηρώντας παράλληλα αυστηρό έλεγχο της διαδικασίας.

Για ερωτήσεις σχετικά με προσαρμοσμένες στοίβες, μεγέθη πινάκων, εναλλακτικά φύλλα χαλκού, συγκόλληση με πλάκες ορείχαλκου ή αλουμινίου, ή άλλες διαμορφώσεις, παρακαλούμε επικοινωνήστε με την ομάδα μηχανικών πωλήσεών μας—είμαστε έτοιμοι να υποστηρίξουμε τις απαιτήσεις σας για πλακέτες κυκλωμάτων υψηλής συχνότητας.
