Γουάνγκλινγκ TF300 DK 3.0, 6.0, 9.2, 9.6, 10.2 Υψηλής Συχνότητας Λαμινισμένο και Προσαρμοσμένο 25mil Υποστρώμα PCB ENEPIG Φινίρισμα

Περιγραφή προϊόντων

Στην επιδίωξη αξιόπιστης μικροκυκλικής και χιλιοστρόκυκλης απόδοσης, η επιλογή υλικού είναι κρίσιμη.Το TF300 του Wangling.Το laminate υψηλής συχνότητας είναι ένα σύνθετο διηλεκτρικό υπόστρωμα PTFE-κεραμικής που έχει σχεδιαστεί για να παρέχει σταθερή διηλεκτρική σταθερά, χαμηλή απώλεια και εξαιρετική αξιοπιστία για απαιτητικές εφαρμογές ραδιοσυχνοτήτων.Αντίθετα με τα ενισχυμένα με γυαλί στρώματα, το TF300 δεν περιέχει υαλοειδή ύφασμα, η διηλεκτρική σταθερά βαθμολογείται με ακρίβεια ρυθμίζοντας την αναλογία της κεραμικής προς την ρητίνη PTFE,με αποτέλεσμα ανώτερη διηλεκτρική απόδοση και σταθερά ηλεκτρικά χαρακτηριστικά.

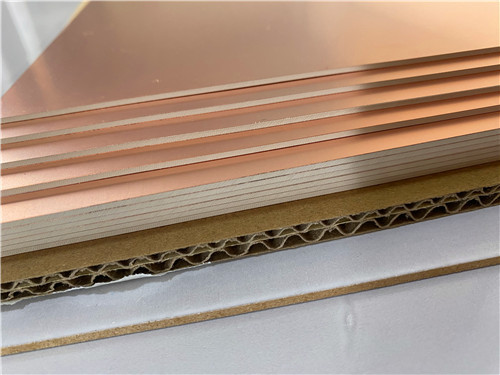

Η σειρά TF διατίθεται σε τρεις διαμορφώσεις:TF (μη επικάλυψη, ομαλή επιφάνεια), TF-1 (ενιαμόπλευρη επικάλυψη χαλκού) και TF-2 (διπλόπλευρη επικάλυψη χαλκού)Το TF300 προσφέρεται με χαλκό00,018 mm και 0,035 mmμε πάχος 150 × 150 mm και 250 × 250 mm, με τυποποιημένο πάχος από00,635 mm έως 2,5 mm.

Βασικές ιδιότητες σε μια ματιά:

Εφαρμογές

Τα στρώματα TF300 είναι κατάλληλα για ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας, συμπεριλαμβανομένων:

1. Εργαλεία αεροδιαστημικού εξοπλισμού, διαστημικού εξοπλισμού και συστημάτων εσωτερικής καμπίνας
2. Μικροκύματα και κεραίες ∆ σταθερό Dk για σταθερή απόδοση
3. Φάση-ευαίσθητες κεραίες
4. Τα ραντάρ έγκαιρης προειδοποίησης και τα ραντάρ αεροπορικής μεταφοράς
5. Αντενές φάσης και δίκτυα σχηματισμού δέσμης ∆ιαρκής ηλεκτρική απόδοση σε όλες τις σειρές
6. Επικοινωνίες και πλοήγηση μέσω δορυφόρου ∆ Μικρές απώλειες σε συχνότητες μικροκυμάτων
7. Ενισχυτές ισχύος

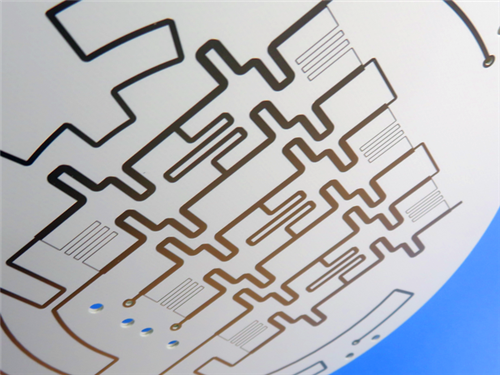

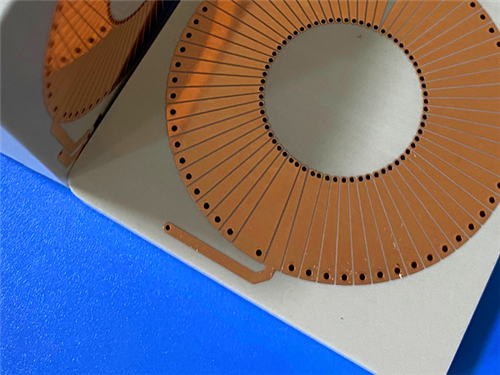

Παρασκευή PCB προσαρμοσμένα στο TF300

Ως εξειδικευμένος κατασκευαστής πλακών κυκλωμάτων υψηλής συχνότητας, προσφέρουμε ολοκληρωμένες υπηρεσίες κατασκευής χρησιμοποιώντας το Wangling TF300 και άλλα προηγμένα υλικά.Η ακόλουθη προδιαγραφή περιγράφει λεπτομερώς μια αντιπροσωπευτική υλοποίηση άκαμπτων PCB δύο στρωμάτων.:

Λεπτομέρειες κατασκευής PCB:

Με ακριβή ρύθμιση της διηλεκτρικής σταθεράς:

Η σειρά TF300 προσφέρει μια διηλεκτρική σταθερά 3,0 ± 0,06 στα 10 GHz, με την Dk να βαθμολογείται με ακρίβεια ρυθμίζοντας την αναλογία κεραμικής προς PTFE.με συνήθως χρησιμοποιούμενες τιμές, συμπεριλαμβανομένης της 3.0, 6.0, 9.2, 9.6, 10.2, και 16 ∆ιεξοδικοποιούν τους μηχανικούς να επιλέξουν το βέλτιστο υλικό για κάθε εφαρμογή.

Μικρή διαλεκτική απώλεια:
Με συντελεστή διάσπασης μόλις 0,001 στα 10 GHz, το TF300 ελαχιστοποιεί την εξασθένιση του σήματος στις γραμμές μετάδοσης, εξασφαλίζοντας εξαιρετικές επιδόσεις υψηλής συχνότητας για κυκλώματα μικροκυμάτων και χιλιοστών κυμάτων.

Χωρίς ενίσχυση από γυάλινες ίνες:
Σε αντίθεση με τα ενισχυμένα με γυαλί στρώματα, το TF300 δεν περιέχει υφάσματα από γυάλινες ίνες.Αυτό εξαλείφει τις μεταβολές της διηλεκτρικής σταθεράς που προκαλούνται από τις ίνες και παρέχει πιο ομοιογενή ηλεκτρική απόδοση σε όλο το υπόστρωμα..

Ευρύ εύρος θερμοκρασίας λειτουργίας:
TF300 can be used continuously in the range of -80°C to +200°C—a higher continuous operating temperature than TP materials—making it suitable for aerospace and defense applications subject to extreme thermal environments.

Αντίσταση στις ακτινοβολίες και χαμηλή εκπομπή αερίων:
Το υλικό παρουσιάζει ανθεκτικότητα στην ακτινοβολία και χαμηλές ιδιότητες εκπομπής αερίων, κρίσιμες για εφαρμογές στο διάστημα και τους δορυφόρους, όπου πρέπει να ελαχιστοποιείται η υποβάθμιση και η μόλυνση του υλικού.

Εξαιρετική σταθερότητα διαστάσεων:
Οι τιμές CTE (60/60/80 ppm/°C για X/Y/Z) συμβάλλουν στην αξιόπιστη διάτρηση των τρυπών και στη σταθερή απόδοση του κυκλώματος σε διάφορες θερμοκρασίες.

Εύκολη κατασκευή PCB:
Το TF300 μπορεί να επεξεργαστεί με τυποποιημένες μεθόδους κατασκευής θερμοπλαστικών υλικών, επιτρέποντας τη χρήση όλων των κοινών διεργασιών PCB χωρίς εξειδικευμένες τεχνικές παραγωγής.

Προσαρμόσιμα πάχους:
Διατίθεται σε πάχους από 0,635 mm έως 2,5 mm, με επιλογές "συνολικού πάχους συμπεριλαμβανομένου του χαλκού" και "διαλεκτρικού πάχους" που είναι διαθέσιμες κατόπιν αιτήματος.

Ποιότητα και Διαθεσιμότητα

Όλα τα πλαίσια κατασκευάζονται σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας ισχυρή αξιοπιστία για εμπορικές, βιομηχανικές και αμυντικές εφαρμογές.Εκτελούνται 100% ηλεκτρικές δοκιμές πριν από την αποστολή για να εξασφαλίζεται η λειτουργική ακεραιότητα.

Η παραγωγική μας ικανότητα επεκτείνεται σε παγκόσμια διαθεσιμότητα, με ευέλικτη αποστολή και υποστήριξη εφοδιαστικής για τις απαιτήσεις τόσο για πρωτότυπα όσο και για όγκους.Προσφέρουμε γρήγορη ανταλλαγή και ανταγωνιστικές τιμές, διατηρώντας αυστηρό έλεγχο της διαδικασίας..

Για ερωτήσεις σχετικά με προσαρμοσμένες συσσωρευτές, μεγέθη πάνελ, εναλλακτικές διηλεκτρικές σταθερές ή άλλες διαμορφώσεις,Παρακαλούμε επικοινωνήστε με την ομάδα μηχανικών πωλήσεων μας. Είμαστε έτοιμοι να υποστηρίξουμε τις απαιτήσεις σας για τα υψηλής συχνότητας κυκλώματα κυκλωμάτων..
