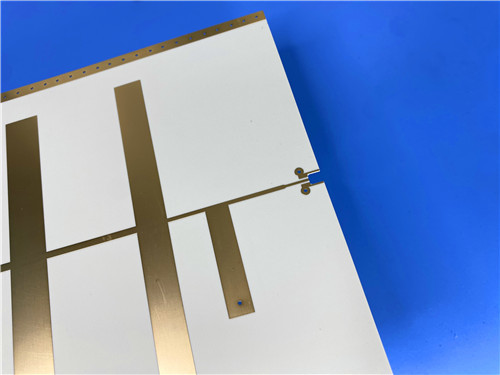

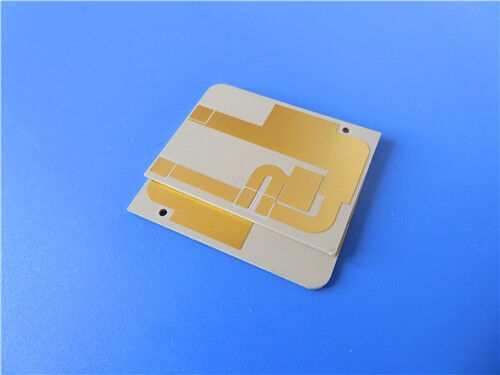

Rogers TMM6 DK 6.0 Επιστρώσεις από θερμοσκληρυνόμενο υλικό μικροκυμάτων συνδυασμός κεραμικού και PTFE και προσαρμοσμένη πλακέτα PCB διπλής όψης 75mil με φινίρισμα ENIG

Περιγραφή προϊόντων

ΜέσαΡαδιοσυχνότητα και μικροκύματαΣτον σχεδιασμό κυκλωμάτων, οι μηχανικοί συχνά αντιμετωπίζουν ένα εμπόδιο μεταξύ της ευκολίας επεξεργασίας των μαλακών υποστρώσεων και της ηλεκτρικής απόδοσης των κεραμικών υλικών.Το θερμοανθεκτικό λαμινέτο μικροκυμάτων Rogers TMM6 γεφυρώνει αυτό το κενό με κεραμική., υδρογονανθράκων, θερμοστεγούς πολυμερούς σύνθετο που συνδυάζει πολλά οφέλη τόσο από κεραμική και παραδοσιακήΕλαστικά από PTFEχωρίς να απαιτούνται οι ειδικές τεχνικές παραγωγής που είναι κοινές στις εν λόγω ύλες.

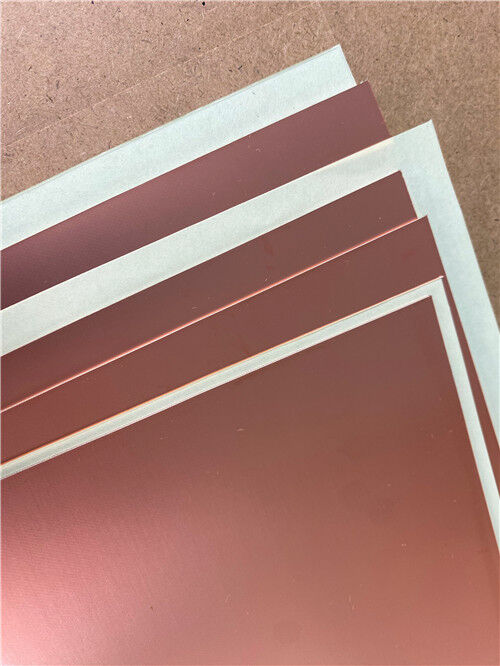

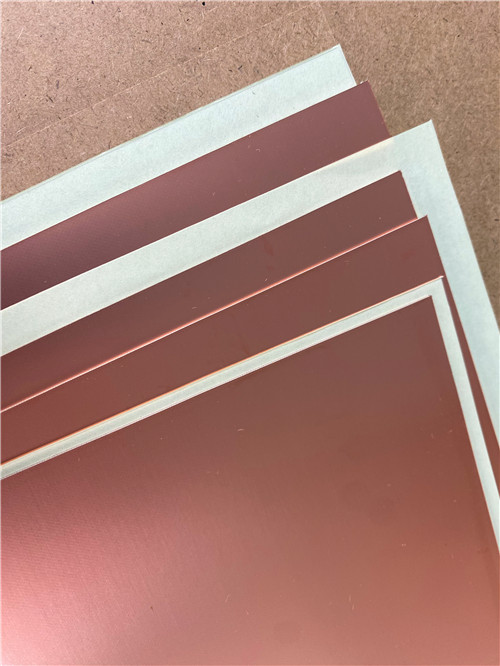

Λαμινάνια TMM6έχουν σχεδιαστεί για υψηλή αξιοπιστία της επικάλυψης μέσω της τρύπας σε εφαρμογές με ράβδι και μικρο-ράβδι. Δεν απαιτούν επεξεργασία με ναφθαλικό νάτριο πριν από την ηλεκτρολόγητη επικάλυψη,και όλες οι κοινές διαδικασίες PWB μπορούν να χρησιμοποιηθούν στην παραγωγήΤο υλικό είναι διαθέσιμομε επικάλυψη από 1⁄2 oz/ft2 έως 2 oz/ft2 ηλεκτροθεραπευμένο χαλκό, ή συνδεδεμένα απευθείας σε πλάκες ορείχαλκου ή αλουμινίου, με πάχους υποστρώματος από0.015" έως 0,500".

Βασικές ιδιότητες σε μια ματιά:

Εφαρμογές

Τα στρώματα TMM6 είναι κατάλληλα για ένα ευρύ φάσμα εφαρμογών ραδιοσυχνοτήτων και μικροκυμάτων, συμπεριλαμβανομένων:

- Ραδιοσυχνότητες και κυκλώματα μικροκυμάτων

- Ενισχυτές ισχύος και συνδυαστές

- Φίλτρα και σύνδεσμοι

- Συστήματα δορυφορικής επικοινωνίας

- Αντενές παγκόσμιων συστημάτων θέσης

- Εναρμονίστε τις κεραίες.

- Διηλεκτρικοί πολωτές και φακοί

- Δοκιμαστές τσιπ

Παρασκευή PCB προσαρμοσμένων σε TMM6

Ως εξειδικευμένος κατασκευαστής πλακών κυκλωμάτων υψηλής συχνότητας, προσφέρουμε ολοκληρωμένες υπηρεσίες κατασκευής χρησιμοποιώντας το Rogers TMM6 και άλλα προηγμένα υλικά.Η ακόλουθη προδιαγραφή περιγράφει λεπτομερώς μια αντιπροσωπευτική υλοποίηση άκαμπτων PCB δύο στρωμάτων.:

Λεπτομέρειες κατασκευής PCB:

Υλικά Πλεονεκτήματα

Μοναδική διηλεκτρική σταθερά:
Με σχεδιασμό Dk 6.3Το TMM6 προσφέρει σαφώς υψηλότερη διηλεκτρική σταθερότητα από πολλά laminates με βάση το PTFE.και διηλεκτρικούς φακούς όπου η μείωση του φυσικού μεγέθους είναι κρίσιμη.

Εξαιρετική θερμική σταθερότητα:
Ο θερμικός συντελεστής Dk είναι εξαιρετικά χαμηλός σε -11 ppm/°K, εξασφαλίζοντας σταθερή ηλεκτρική απόδοση σε ακραίες θερμοκρασίες.Η ισοτροπική CTE (18/18/26 ppm/°K για X/Y/Z) είναι πολύ κοντά στον χαλκό, επιτρέποντας υψηλής αξιοπιστίας επίστρωτες τρύπες ακόμη και σε παχιά υποστρώματα.

Συστήματα θερμοστεγούς ρητίνης:
Σε αντίθεση με τα θερμοπλαστικά υλικά, το TMM6 δεν μαλακώνει όταν θερμαίνεται.Η θερμοσυσκευασμένη φύση παρέχει επίσης μηχανικές ιδιότητες που αντιστέκονται στην έλξη και την ψυχρή ροή.

Βελτιωμένη θερμική αγωγιμότητα:
Με 0,72 W/m·K, το TMM6 προσφέρει περίπου διπλάσια θερμική αγωγιμότητα από τα παραδοσιακά πλακάκια PTFE/κεραμικά, διευκολύνοντας την απομάκρυνση της θερμότητας σε ενισχυτές ισχύος και εφαρμογές υψηλής πυκνότητας.

Αντίσταση στη χημική διαδικασία:
Το υποστρώμα βάσης είναι ανθεκτικό σε εμβολιαστικά και διαλύτες που χρησιμοποιούνται στην παραγωγή κυκλωμάτων εκτύπωσης, μειώνοντας την ζημιά στο υλικό κατά τη διάρκεια των διαδικασιών κατασκευής και συναρμολόγησης.Δεν απαιτείται επεξεργασία με ναφθαλικό νάτριο πριν από την ηλεκτρολόγητη επικάλυψη.

Δυναμικότητα σαν της κεραμικής, επεξεργασία μαλακού υπόστρωμα:
Το TMM6 συνδυάζει πολλά επιθυμητά χαρακτηριστικά των κεραμικών υποστρωμάτων με την ευκολία των τεχνικών επεξεργασίας μαλακών υποστρωμάτων.

Χαμηλή συρρίκνωση τριβής:
Το υλικό παρουσιάζει χαμηλές τιμές συρρίκνωσης, συμβάλλοντας στον ακριβή ορισμό των χαρακτηριστικών και την επαναληπτή απόδοση του κυκλώματος.

Ποιότητα και Διαθεσιμότητα

Όλα τα πλαίσια κατασκευάζονται σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας ισχυρή αξιοπιστία για εμπορικές, βιομηχανικές και αμυντικές εφαρμογές.Εκτελούνται 100% ηλεκτρικές δοκιμές πριν από την αποστολή για να εξασφαλίζεται η λειτουργική ακεραιότητα.

Η παραγωγική μας ικανότητα επεκτείνεται σε παγκόσμια διαθεσιμότητα, με ευέλικτη αποστολή και υποστήριξη εφοδιαστικής για τις απαιτήσεις τόσο για πρωτότυπα όσο και για όγκους.Προσφέρουμε γρήγορη ανταλλαγή και ανταγωνιστικές τιμές, διατηρώντας αυστηρό έλεγχο της διαδικασίας..

Για ερωτήματα σχετικά με τις προσαρμοσμένες συσσωρευτές, τα μεγέθη των πάνελ, τα εναλλακτικά φύλλα χαλκού, το σύνδεσμο πλάκας χαλκού ή αλουμινίου, ή άλλες διαμορφώσεις,Παρακαλούμε επικοινωνήστε με την ομάδα μηχανικών πωλήσεων μας. Είμαστε έτοιμοι να υποστηρίξουμε τις απαιτήσεις σας για τα υψηλής συχνότητας κυκλώματα κυκλωμάτων..
