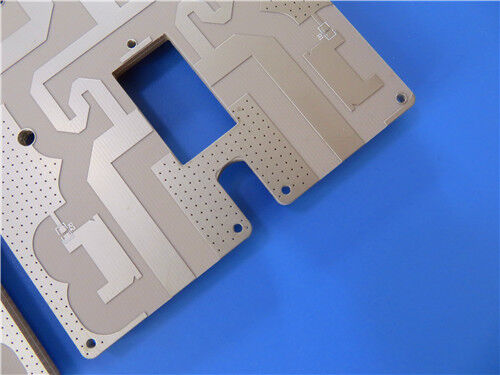

F4BME245 Φύλλα γυαλιού από PTFE με αντιστροφικά επεξεργασμένο χαλκό 4mil υλικό διπλής πλευράς και Ultra-Thin PCB Solutions with Immersion gold

Περιγραφή προϊόντων

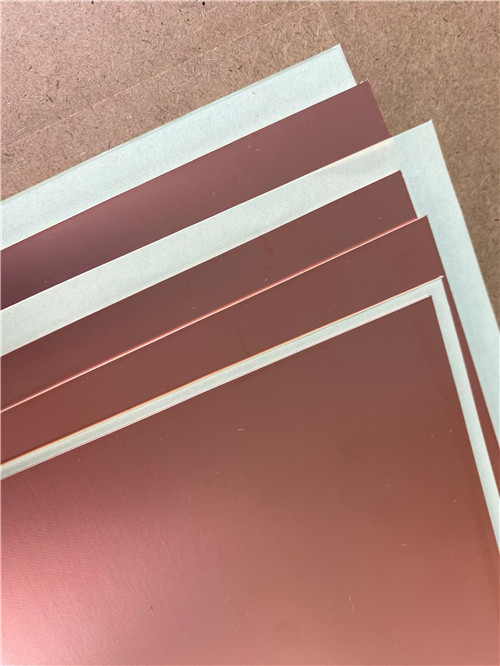

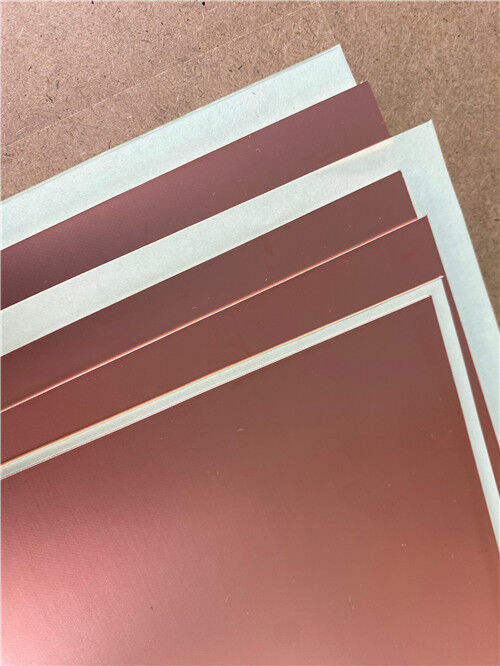

Όταν ένα σχέδιο απαιτεί την χαμηλή απόδοση PIM του χαλκού με αντίστροφη επεξεργασία, τις χαμηλές απώλειες ενός διηλεκτρικού υλικού με βάση το PTFE και μια διηλεκτρική σταθερά στην περιοχή 2.4–2.5, το F4BME245 από το Taizhou Wangling Insulation Materials Factory προσφέρει μια καλά ισορροπημένη λύση. Σχεδιασμένο με ακρίβεια από υφαντό ύφασμα από γυαλί, ρητίνη PTFE και φιλμ, αυτό το laminate προσφέρει ανώτερες, σταθερές ηλεκτρικές ιδιότητες και χρησιμεύει ως αξιόπιστο, υψηλής απόδοσης εγχώριο υποκατάστατο για συγκρίσιμα εισαγόμενα υλικά.

Οι σειρές F4BM και F4BME μοιράζονται το ίδιο διηλεκτρικό στρώμα αλλά διαφέρουν στο φύλλο χαλκού τους. Το F4BM συνδυάζεται με φύλλο χαλκού ED, καθιστώντας το κατάλληλο για εφαρμογές χωρίς αυστηρές απαιτήσεις PIM. Το F4BME συνδυάζεται με φύλλο χαλκού RTF με αντίστροφη επεξεργασία, προσφέροντας εξαιρετική απόδοση PIM, πιο ακριβή έλεγχο γραμμής και χαμηλότερες απώλειες αγωγού. Και στις δύο σειρές, η διηλεκτρική σταθερά ρυθμίζεται με ακρίβεια προσαρμόζοντας την αναλογία μεταξύ PTFE και υφάσματος από γυαλί—επιτυγχάνοντας χαμηλές απώλειες ενώ βελτιώνει τη διαστατική σταθερότητα.

Βασικές Ιδιότητες με μια Ματιά (F4BME245):

Σημείωση: Το F4BME245 προσφέρει εύρος Dk από 2.17 έως 3.0, με προσαρμόσιμες τιμές. Όταν Dk ≤ 2.65, το ελάχιστο διαθέσιμο πάχος διηλεκτρικού είναι 0.1mm. Όταν Dk είναι 2.7–3.0, το ελάχιστο πάχος διηλεκτρικού είναι 0.2mm.

Εφαρμογές

Το F4BME245 είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών RF, μικροκυμάτων και κεραιών, όπως:

-Μικροκύματα, RF και Ραντάρ

-Διαμορφωτές Φάσης, Παθητικά Εξαρτήματα

-Διαιρέτες Ισχύος, Συζεύκτες, Συνδυαστές

-Δίκτυα Τροφοδοσίας, Κεραίες Φασικής Διάταξης

-Δορυφορική Επικοινωνία, Κεραίες Σταθμών Βάσης

Προσαρμοσμένη Κατασκευή PCB σε F4BME245

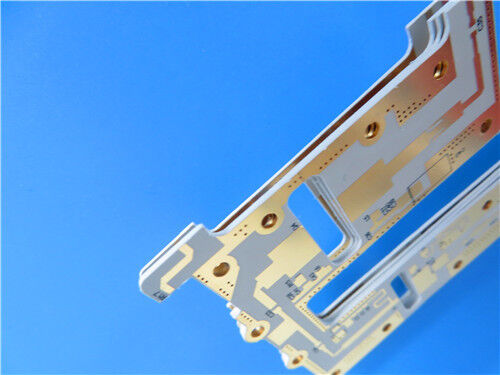

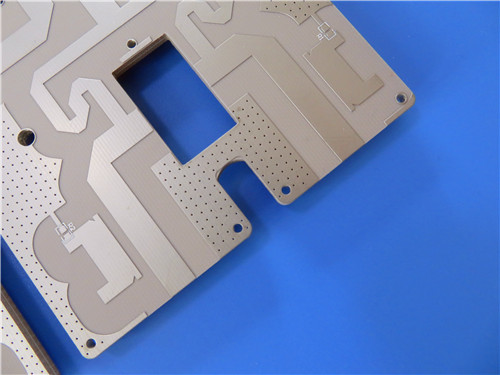

Ως εξειδικευμένος κατασκευαστής τυπωμένων κυκλωμάτων υψηλής συχνότητας, προσφέρουμε ολοκληρωμένες υπηρεσίες κατασκευής χρησιμοποιώντας F4BME245 και άλλα προηγμένα υλικά. Η ακόλουθη προδιαγραφή περιγράφει μια αντιπροσωπευτική υλοποίηση 2-στρωματικού υπερ-λεπτού RF PCB:

Λεπτομέρειες Κατασκευής PCB:

Χαμηλή και Στενά Ελεγχόμενη Διηλεκτρική Σταθερά:
Με ένα Dk 2.45 ± 0.05 στα 10 GHz, το F4BME245 παρέχει στενό έλεγχο σύνθετης αντίστασης και επαναλήψιμη απόδοση κυκλώματος. Το υλικό είναι διαθέσιμο σε εύρος Dk από 2.17 έως 3.0, με προσαρμοσμένες τιμές διαθέσιμες για να καλύψουν συγκεκριμένες απαιτήσεις σχεδιασμού.

Χαμηλή Διηλεκτρική Απώλεια:
Ένας συντελεστής διάχυσης 0.0012 στα 10 GHz και 0.0017 στα 20 GHz ελαχιστοποιεί την εξασθένηση σήματος, υποστηρίζοντας αποδοτικά δίκτυα τροφοδοσίας κεραιών και παθητικά εξαρτήματα χαμηλών απωλειών σε ένα ευρύ φάσμα συχνοτήτων.

Εξαιρετική Απόδοση PIM:
Όταν συνδυάζεται με φύλλο χαλκού RTF με αντίστροφη επεξεργασία, το F4BME245 επιτυγχάνει τιμές PIM ≤ -159 dBc, καθιστώντας το κατάλληλο για ευαίσθητες διαδρομές λήψης σε σταθμούς βάσης, δορυφορικές και φασικές κεραίες.

Ακριβής Έλεγχος Γραμμής και Χαμηλή Απώλεια Αγωγού:
Το φύλλο χαλκού RTF με αντίστροφη επεξεργασία παρέχει λεπτότερο ορισμό γραμμής και χαμηλότερη απώλεια αγωγού σε σύγκριση με τον τυπικό χαλκό ED, υποστηρίζοντας αυστηρές απαιτήσεις ίχνους/διάκενου (4/7 mils σε αυτήν την κατασκευή) και σταθερό έλεγχο σύνθετης αντίστασης.

Διαστατική Σταθερότητα από Ενίσχυση Γυαλιού:
Η ενίσχυση από ύφασμα γυαλιού παρέχει μηχανική αντοχή και διαστατική σταθερότητα, με CTE 20 ppm/°C σε X και 25 ppm/°C σε Y—λογικά ταιριασμένη με τον χαλκό για αξιοπιστία μέσω οπών επιμετάλλωσης. Οι εκδόσεις με υψηλότερο Dk προσφέρουν ακόμη μεγαλύτερη διαστατική σταθερότητα λόγω αυξημένης περιεκτικότητας σε γυαλί.

Δυνατότητα Υπερ-λεπτού Πυρήνα:
Το F4BME245 είναι διαθέσιμο σε πάχη διηλεκτρικού έως και 0.1mm (για Dk ≤ 2.65), επιτρέποντας εξαιρετικά λεπτές, ελαφριές κατασκευές. Αυτό είναι απαραίτητο για συμπαγείς σχεδιασμούς RF όπου κάθε χιλιοστό και γραμμάριο μετράει.

Ευρύ Εύρος Πάχους:
Το υλικό είναι διαθέσιμο σε πάχη διηλεκτρικού από 0.1mm έως 12.0mm, επιτρέποντας μια ευρεία ποικιλία σχεδιασμών κυκλωμάτων. Πάχη 0.1mm και 0.127mm είναι διαθέσιμα ως επιλογές μόνο διηλεκτρικού.

Αντίσταση στην Ακτινοβολία και την Εκπομπή Αερίων:
Το υλικό παρουσιάζει αντίσταση στην ακτινοβολία και χαμηλή εκπομπή αερίων, καθιστώντας το κατάλληλο για εφαρμογές στο διάστημα και την αεροδιαστημική.

Οικονομικά Αποδοτικό και Κλιμακούμενο:
Ως εμπορικά διαθέσιμο, μαζικά παραγόμενο υλικό, το F4BME245 προσφέρει υψηλή αναλογία κόστους-απόδοσης, με πολλαπλά τυπικά μεγέθη πάνελ (460×610mm, 500×600mm, 850×1200mm, 914×1220mm, 1000×1200mm) και προσαρμοσμένα μεγέθη διαθέσιμα για τη μείωση της σπατάλης υλικού.

Επιλογές με Μεταλλική Βάση:
Η σειρά μπορεί να παραδοθεί με χάλκινες ή αλουμινένιες βάσεις (F4BME245—CU ή F4BME245—AL) για θωράκιση ή απαγωγή θερμότητας, με πάχη μεταλλικής βάσης από 0.48 mm έως 3.98 mm.

Ποιότητα και Διαθεσιμότητα

Όλες οι πλακέτες κατασκευάζονται σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2, διασφαλίζοντας στιβαρή αξιοπιστία για εμπορικές, βιομηχανικές και αμυντικές εφαρμογές. Πραγματοποιείται 100% ηλεκτρικός έλεγχος πριν από την αποστολή για να εγγυηθεί τη λειτουργική ακεραιότητα.

Η παραγωγική μας ικανότητα εκτείνεται σε παγκόσμια διαθεσιμότητα, με ευέλικτη υποστήριξη αποστολών και logistics τόσο για πρωτότυπες όσο και για όγκους παραγγελιών. Προσφέρουμε γρήγορο χρόνο παράδοσης και ανταγωνιστικές τιμές, διατηρώντας παράλληλα αυστηρό έλεγχο διαδικασιών.

Για ερωτήσεις σχετικά με προσαρμοσμένες στοίβες, μεγέθη πάνελ, εναλλακτικές τιμές Dk (2.17 έως 3.0), επιλογές φύλλου χαλκού (ED ή RTF με αντίστροφη επεξεργασία), διαμορφώσεις με μεταλλική βάση ή άλλες απαιτήσεις, επικοινωνήστε με την ομάδα μηχανικών πωλήσεών μας—είμαστε έτοιμοι να υποστηρίξουμε τις απαιτήσεις σας για πλακέτες κυκλωμάτων υψηλής συχνότητας.
