Αεροδιαστημικό CuClad 250: Διασταυρωμένο πλαστικό PTFE με εκπομπή αερίων από τη NASA και 0,0017 Df για ραντάρ φάσης

Περιγραφή προϊόντων

Τι είναι το CuClad 250;
Το CuClad 250 είναι ένα υφασμένο υαλοπίνακα/PTFE σύνθετο λαμινάτο που κατασκευάζεται από την Rogers Corporation.και μια μοναδική διασταυρωμένη κατασκευή όπου εναλλασσόμενα στρώματα από ίνες γυαλιού είναι προσανατολισμένα 90° το ένα προς το άλλοΑυτό παρέχει πραγματική ηλεκτρική και μηχανική ισοτροπία στο επίπεδο XY, ένα χαρακτηριστικό που δεν έχει συγκριθεί με άλλα υφασμένα ή μη υφασμένα στρώματα PTFE.Το CuClad 250 παρέχει μηχανικές ιδιότητες που πλησιάζουν εκείνες των συμβατικών υποστρωμάτων, καθιστώντας το ιδανικό για φίλτρα, ζεύγματα, ενισχυτές χαμηλού θορύβου και κεραίες φάσης.

Βασικά Πρακτικά (Μια Γρήγορη Επισκόπηση)

Dk (10GHz): 2,40 έως 2.55

Παράγοντας διάσπασης: 0,0017 @ 10GHz

CTE (X/Y/Z): 18 / 19 / 177 ppm/°C (0°C έως 100°C)

Θερμική αγωγιμότητα: 0,25 W/m·K

Απορρόφηση υγρασίας: 0,03%

Δυνατότητα απολέπισης: 14 lbs/in (μετά από θερμική πίεση)

Πυροδοσία: συμμόρφωση με το UL 94 V-0

Εκπομπές αερίων από την NASA: TML 0,01%, CVCM 0,00%, WVR 0,00%

Βασικός διαφοροποιητής: Η διασταυρωμένη κατασκευή υφασμένης υαλοειδούς ινών παρέχει πραγματική ισοτροπία XY, κρίσιμη για εφαρμογές κερατοειδών φάσης

1Γιατί να επιλέξετε το CuClad 250;

Για τους μηχανικούς που σχεδιάζουν κυκλώματα υψηλής συχνότητας, η επιλογή υλικού επηρεάζει όχι μόνο τις ηλεκτρικές επιδόσεις αλλά και τη μηχανική σταθερότητα και την κατασκευαστικότητα.Το CuClad 250 ανταποκρίνεται στις απαιτήσεις αυτές μέσω τεσσάρων βασικών πλεονεκτημάτων:

Αληθινή ισοτρόφεια XY Το πλεονέκτημα της διασταύρωσης: Τα λαμινάτα CuClad είναι διασταυρωμένα, πράγμα που σημαίνει ότι τα εναλλασσόμενα στρώματα των επικαλυμμένων στρωμάτων ινών γυαλιού είναι προσανατολισμένα 90 ° το ένα προς το άλλο.Αυτό παρέχει αληθινή ηλεκτρική και μηχανική ισοτροπία στο επίπεδο XY, ένα χαρακτηριστικό μοναδικό για τα λαμινάτα CuCladΚανένα άλλο υφασμένο ή μη υφασμένο ενισχυμένο από ίνες γυαλιού laminate PTFE δεν μπορεί να κάνει αυτόν τον ισχυρισμό.

Ανώτερη σταθερότητα διαστάσεων: Με υψηλότερη αναλογία ινών γυαλιού/PTFE, το CuClad 250 παρέχει μηχανικές ιδιότητες που πλησιάζουν εκείνες των συμβατικών υπόστρωτων.Καλύτερη σταθερότητα διαστάσεων και μικρότερη θερμική επέκταση προς όλες τις κατευθύνσεις είναι σημαντικά οφέλη, ειδικά για σχέδια που απαιτούν αυστηρή καταχώριση και επεξεργασία λεπτών χαρακτηριστικών.

Συνεπής διηλεκτρική σταθερά: The precision control of the PTFE-to-fiberglass ratio allows Rogers to offer a greater variety of dielectric constants and produces a laminate with better dielectric constant uniformity than comparable non-woven fiberglass reinforced laminates.

Αξιόπιστη αεροδιαστημική ποιότητα: με τιμές εκπομπών αερίων της NASA (TML 0,01%, CVCM 0,00%, WVR 0,00%) και συμμόρφωση με το UL 94 V-0,Το CuClad 250 πληροί τις αυστηρές απαιτήσεις για εφαρμογές αερομεταφορών και αεροηλεκτρονικώνΓια εφαρμογές κρίσιμης απόδοσης, τα προϊόντα CuClad μπορούν να προσδιορίζονται με βαθμό δοκιμής "LX", όπου κάθε φύλλο δοκιμάζεται ξεχωριστά και εκδίδεται έκθεση δοκιμής με την παραγγελία.

2Ιδιότητες του CuClad 250 Laminate

Ο παρακάτω πίνακας συγκεντρώνει όλες τις ηλεκτρικές, μηχανικές, θερμικές και φυσικές προδιαγραφές για το CuClad 250 όπως παρέχονται στο επίσημο δελτίο δεδομένων.Όλες οι τιμές αντιπροσωπεύουν τυπικά δεδομένα μέτρησης και προορίζονται να βοηθήσουν στην επιλογή υλικού..

3Σταθερότητα συχνοτήτων CuClad 250

Το CuClad 250 επιδεικνύει εξαιρετική σταθερότητα της διηλεκτρικής σταθεράς σε όλη τη συχνότητα, όπως επιβεβαιώνεται από τις μετρήσεις του ελεύθερου χώρου και της στρογγυλής κοιλότητας του συντονιστή.Αυτό το χαρακτηριστικό αποδεικνύει την εγγενή ανθεκτικότητα των λαμινισμένων Rogers σε όλο το φάσμα EM, που απλοποιεί την τελική διαδικασία σχεδιασμού κατά την εργασία σε διαφορετικές συχνότητες.Η σταθερότητα της διηλεκτρικής σταθεράς εξασφαλίζει εύκολη μετάβαση του σχεδιασμού και κλιμακωτότητα του σχεδιασμού, ένα σημαντικό πλεονέκτημα για τους μηχανικούς που αναπτύσσουν συστήματα πολλαπλών ή ευρείας ζώνης.

Παράγοντας διάσπασης έναντι συχνότητας για το CuClad 250:

Σημείωση: Ο συντελεστής διάσπασης παραμένει εξαιρετικά χαμηλός σε ολόκληρο το εύρος συχνοτήτων,με μόνο μια μικρή αύξηση σε υψηλότερες συχνότητες, που επιβεβαιώνει την καταλληλότητα του CuClad 250 για εφαρμογές ευρυζωνικών και χιλιοστών κυμάτων.

4Διαθεσιμότητα υλικού

Πλαστική επένδυση από χαλκό:

Κανονισμός: 1/2 ουγκιά, 1 ουγκιά ή 2 ουγκιά ηλεκτροθεραπευμένο χαλκό και στις δύο πλευρές

Προαιρετικά: Διατίθενται άλλα βάρη χαλκού και τυλιγμένο χαλκό φύλλο

Επιλογές με μέταλλο: Συνδεδεμένα με βαρέα μεταλλικά επίπεδα εδάφους (αλουμίνιο, χαλκό ή χαλκό) για ολοκληρωμένη απορρόφηση θερμότητας και μηχανική υποστήριξη

Τυποποιημένα μεγέθη πάνελ:

Μέγεθος κύριας φύλλας: 36" × 36" σε διασταυρωμένη διαμόρφωση

Άλλα μεγέθη διαθέσιμα κατόπιν αιτήματος

Πληροφορίες παραγγελίας:
Κατά την παραγγελία του CuClad 250, αναφέρετε:

Δηλεκτρική σταθερά

Δάχος

Καθαρισμός (βάρος και τύπος χαλκού)

Μέγεθος πίνακα

Τυχόν ειδικές εκτιμήσεις (π.χ. βαθμός δοκιμής "LX")

5. Μελέτη περιπτώσεων σχεδιασμού PCB από την προδιαγραφή στην πραγματικότητα

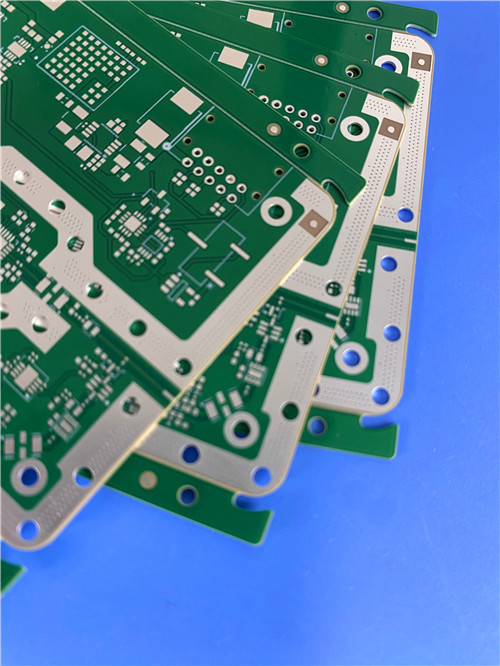

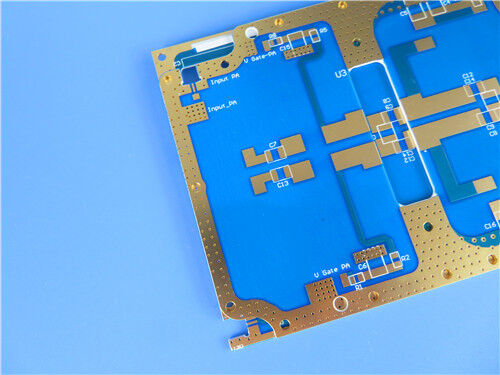

Για να δείτε πώς το CuClad 250 λειτουργεί σε ένα πραγματικό σχεδιασμό, εδώ είναι ένα παράδειγμα 2 στρωμάτων με πάχος 0,4 mm.

Προδιαγραφές σχεδιασμού PCB

Μηχανική αιτιολόγηση για τις βασικές προδιαγραφές:

Σημειώσεις κατασκευής για το CuClad 250:

Δόλωση: Η κατασκευή υφασμένης ινώδους γυαλιού του CuClad 250 απαιτεί κοφτερά τρυπάνι από καρβίδιο με βελτιστοποιημένες ταχύτητες και ρυθμούς ανάσυρσης.συμβάλλει στην καθαρότητα των τοίχων των τρυπών και στη μείωση του σχηματισμού τρυπών.

Προετοιμασία επιφάνειας: Για τα ENIG ή άλλα φινίρισμα, εφαρμόζονται τυποποιημένες τεχνικές προετοιμασίας επιφάνειας από PTFE.CF4/O2) συνιστάται για την ενεργοποίηση της επιφάνειας PTFE και τη διασφάλιση ισχυρής προσκόλλησης της επικάλυψης.

Σταθερότητα διαστάσεων: Η υψηλότερη αναλογία υαλοειδούς/PTFE και η διασταυρωμένη κατασκευή παρέχουν ανώτερη σταθερότητα διαστάσεων σε σύγκριση με τις μη υφαντικές εναλλακτικές λύσεις.Το σύστημα αυτό είναι ιδιαίτερα χρήσιμο για σχέδια με εξαρτήματα με λεπτή ακρίβεια (16 SMT pads) και πυκνά πεδία..

6. Συγκριτική τοποθέτηση ∙ Πώς ξεχωρίζει το CuClad 250

Σημείωση: Η διασταυρωμένη κατασκευή του CuClad 250 παρέχει πραγματική ηλεκτρική και μηχανική ισοτροπία στο επίπεδο XY, χαρακτηριστικό που είναι μοναδικό για τα λαμινάτα CuClad.Κανένα άλλο υφασμένο ή μη υφασμένο επικαλυμμένο υαλοπλαστικό ενισχυμένο με βάση το PTFE δεν κάνει αυτόν τον ισχυρισμό..

7. Τυπικές εφαρμογές όπου το CuClad 250 λάμπει

Βάσει του συνόλου των ιδιοτήτων του και του προαναφερθέντος σχεδιασμού, το CuClad 250 είναι κατάλληλο για:

Ράδαρα: Αντένες φάσης, εδάφιο ραντάρ και αεροπορικά ραντάρ

Ηλεκτρονικά αντίμετρα (ECM): Συστήματα EW (ηλεκτρονικός πόλεμος) και ηλεκτρονικά μέτρα υποστήριξης (ESM)

Συσκευές μικροκυμάτων: ενισχυτές χαμηλού θορύβου (LNA), φίλτρα, ζεύγη και διαχωριστές ισχύος

Δορυφορικές επικοινωνίες: Διαστημικά και επίγεια συστήματα επικοινωνίας

Αεροδιαστημική & Αερομηχανική: Συστήματα πλοήγησης, υψομετρητές και εξοπλισμός επικοινωνίας

Αντενές φάσης-μαρέας: όπου η αληθινή ισοτροπία XY είναι κρίσιμη για τη συνεπή απόκριση φάσης και πλάτους σε όλα τα στοιχεία της σειράς

Ε: Τι είναι μοναδικό στην κατασκευή του CuClad 250;
Το CuClad 250 διαθέτει διασταυρούμενη κατασκευή όπου εναλλασσόμενα στρώματα επικαλυμμένων στρωμάτων ινών γυαλιού είναι προσανατολισμένα 90° το ένα προς το άλλο.Αυτό παρέχει πραγματική ηλεκτρική και μηχανική ισοτροπία στο επίπεδο XY, ένα χαρακτηριστικό μοναδικό για τα λαμινάτα CuClad και κρίσιμο για εφαρμογές κερατοειδών φάσης..

Ε2: Ποιο είναι το εύρος της διηλεκτρικής σταθεράς για το CuClad 250;
Στα 10GHz, το Dk κυμαίνεται από 2,40 έως 2.55Σε 1MHz, το εύρος είναι 2,40 προς 2.60Ο ακριβής έλεγχος της αναλογίας PTFE προς υαλοϊνική ίνα εξασφαλίζει εξαιρετική ομοιομορφία Dk.

Ε3: Είναι το CuClad 250 κατάλληλο για αεροδιαστημικές/διαστημικές εφαρμογές;
Ναι. Με τις τιμές εκπομπής αερίων της NASA (TML 0,01%, CVCM 0,00%, WVR 0,00%) και συμμόρφωση με το UL 94 V-0, το CuClad 250 πληροί τις απαιτήσεις αεροδιαστημικής κλάσης.,όπου κάθε φύλλο δοκιμάζεται ξεχωριστά και εκδίδεται έκθεση δοκιμής μαζί με την παραγγελία.

Ε4: Πώς λειτουργεί το CuClad 250 σε όλες τις συχνότητες;
Το CuClad 250 επιδεικνύει εξαιρετική σταθερότητα της διηλεκτρικής σταθεράς σε όλη τη συχνότητα.0023 σε 30GHz, επιβεβαιώνοντας την καταλληλότητά του για εφαρμογές ευρυζωνικών και χιλιοστών κυμάτων.

Ε5: Ποιες επιλογές χαλκού και πάνελ είναι διαθέσιμες;
Το CuClad 250 διατίθεται με 1/2 oz, 1 oz ή 2 oz ηλεκτροθεματοποιημένο χαλκό και στις δύο πλευρές.ή χαλκού) είναι επίσης διαθέσιμα για απορρόφηση θερμότηταςΤο μέγεθος του αρχικού φύλλου είναι 36" × 36" σε διασταυρούμενη διαμόρφωση.

Ε6: Ποιες επιφανειακές επιφάνειες είναι συμβατές με το CuClad 250;
Συνήθως χρησιμοποιείται χρυσός βύθισης (ENIG), όπως στην περίπτωση σχεδιασμού παραπάνω.ή OSP είναι επίσης συμβατές με την κατάλληλη προετοιμασία της επιφάνειας (επεξεργασία με πλάσμα) πριν από την τελική επεξεργασία.

Ε7: Εξασφαλίζονται όλες οι τιμές στον πίνακα ιδιοτήτων;
Τα δεδομένα που παρέχονται είναι τυπικές μετρούμενες τιμές που προορίζονται να βοηθήσουν στην επιλογή υλικών και δεν αποτελούν όρια προδιαγραφών ή εγγυήσεις.Οι ιδιότητες των λαμινισμένων Rogers μπορεί να ποικίλλουν ανάλογα με το σχέδιο και την εφαρμογή..

Ε8: Ποια είναι η βαθμίδα δοκιμής "LX";
Το "LX" είναι μια ένδειξη βαθμού δοκιμής για εφαρμογές κρίσιμης απόδοσης.Τα προϊόντα που ονομάζονται "LX" έχουν υψηλότερη τιμή, καθώς ένα τμήμα κάθε φύλλου χρησιμοποιείται σε καταστροφικές δοκιμές.

Συμπεράσματα

Το CuClad 250 της Rogers Corporation αντιπροσωπεύει μια μοναδική και συναρπαστική λύση για μηχανικούς που σχεδιάζουν κυκλώματα υψηλής συχνότητας που απαιτούν αληθινή ισοτροπία XY, σταθερές διηλεκτρικές ιδιότητες,και εξαιρετική σταθερότητα διαστάσεωνΌπως αποδεικνύεται από την περίπτωση σχεδιασμού PCB 2 στρώσεων με πάχος 0,4 mm, 4/6 mils ίχνη/διαστήματα,Το CuClad 250 ενσωματώνεται ομαλά σε τυποποιημένες εργασίες κατασκευής, παρέχοντας παράλληλα τις ηλεκτρικές επιδόσεις που απαιτούνται για τα ραντάρ.Με τη διασταυρωμένη κατασκευή του, το CuClad 250 προσφέρει ένα χαρακτηριστικό που δεν έχει συγκριθεί με κανένα άλλο υφασμένο ή μη υφασμένο λαμινέ PTFE:αληθινή ηλεκτρική και μηχανική ισοτροπία στο επίπεδο XYΓια τους μηχανικούς που αναζητούν ένα αξιόπιστο, υλικό υψηλών επιδόσεων για τα ευαίσθητα σε φάση κυκλώματα και τις αεροδιαστημικές εφαρμογές, το CuClad 250 είναι μια δοκιμασμένη και αξιόπιστη επιλογή.
