TFA300 Υψηλής Συχνότητας Λαμινίτης: Ολοκληρωμένος Οδηγός Μηχανικής με Ιδιότητες, Μελέτη περιπτώσεων σχεδιασμού PCB και εφαρμογές

Τι είναι το TFA300;

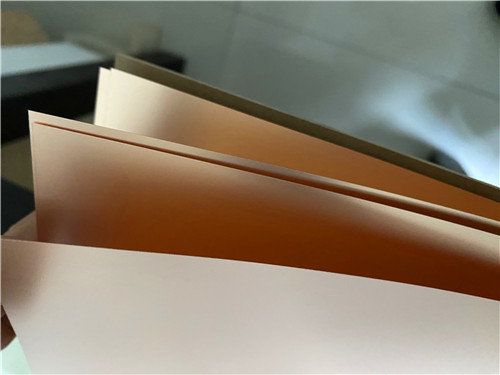

Το TFA300 είναι ένα διηλεκτρικό υπόστρωμα σύνθετης κεραμικής PTFE που αναπτύχθηκε από το εργοστάσιο μονωτικών υλικών Taizhou Wangling.εναλλακτική λύση υψηλής αξιοπιστίας σε σχέση με τα εισαγόμενα επικαλυμμένα υλικά υψηλής συχνότηταςΜε διηλεκτρική σταθερά (Dk) 3,00 ± 0.04, εξαιρετικά χαμηλός συντελεστής διάσπασης (0,001 στα 10 ∆20GHz) και CTE που ταιριάζει με το χαλκό (18 ppm/°C), υπερέχει σε χιλιομετρικά κύματα (μέχρι 77GHz), σε φάση,και διαστημικές εφαρμογές, προσφέροντας παράλληλα εξαιρετική επεξεργασιμότητα για την κατασκευή τυποποιημένων πλακών PTFE.

Βασικά Πρακτικά (Μια Γρήγορη Επισκόπηση)

Dk (10GHz): 3,00 ± 0.04

Παράγοντας διάσπασης: 0,001 @ 10/20GHz; 0,0012 @ 40GHz

TCDK (-55°C έως 150°C): -8 ppm/°C

CTE (X/Y/Z): 18 / 18 / 30 ppm/°C (-55°C έως 288°C)

Θερμική αγωγιμότητα: 0,60 W/m·K

Απορρόφηση υγρασίας: 0,04%

Πυροδοσιμότητα: UL 94 V-0

Μέγιστη συχνότητα λειτουργίας: ≥77GHz

Βασικός διαχωριστικός παράγοντας: Δεν υπάρχει ύφασμα από υαλοπλαστική ̇ εξαλείφει την επίδραση υφασμού και ελαχιστοποιεί την ανιστροπία

1Γιατί να επιλέξετε το TFA300;

Για τους μηχανικούς που σχεδιάζουν κυκλώματα RF/μικροκυμάτων, η επιλογή υλικού επηρεάζει άμεσα την ακεραιότητα του σήματος, τη θερμική διαχείριση και τη μακροπρόθεσμη αξιοπιστία.Το TFA300 ανταποκρίνεται στις απαιτήσεις αυτές μέσω τριών πυλών:

Ηλεκτρική αριστεία: Η κεραμική γεμάτη, μη υφασμένη δομή εξασφαλίζει ισοτροπική διηλεκτρική συμπεριφορά, εξαλείφοντας το "φαινόμενο υφαντικής ινών" που πλήττει τα παραδοσιακά υφασμένα υαλοπλαστικά PTFE.Αυτό μεταφράζεται σε συνεπή παρεμπόδιση και αντίδραση φάσης, κρίσιμη για δίκτυα διαμόρφωσης δέσμης και φάσιμες συστοιχίες..

Θερμομηχανική αντιστοιχία: Με το X / Y CTE να αντιστοιχεί ουσιαστικά στον χαλκό (18 έναντι ~ 17 ppm / ° C), το TFA300 ελαχιστοποιεί την πίεση στις επιχρισμένες τρύπες (PTH) κατά τη διάρκεια του θερμικού κύκλου.Αυτό είναι ένα σημαντικό ενισχυτικό αξιοπιστίας για Dense, πολυεπίπεδες σχεδιασμό.

Σταθερότητα ευρείας ζώνης: Το χαμηλό TCDK (-8 ppm/°C) διασφαλίζει ότι οι συχνότητες συντονισμού και οι απαντήσεις του φίλτρου παραμένουν σταθερές σε σκληρές διακυμάνσεις θερμοκρασίας,το οποίο το καθιστά κατάλληλο τόσο για αεροηλεκτρονική όσο και για εγκαταστάσεις εξωτερικών ραντάρ.

2Ιδιότητες του λαμινίτη TFA300

Ο παρακάτω πίνακας συγκεντρώνει όλες τις ηλεκτρικές, μηχανικές, θερμικές και φυσικές προδιαγραφές για το TFA300 όπως παρέχονται στο επίσημο δελτίο δεδομένων.Όλες οι τιμές αντιπροσωπεύουν τυπικά δεδομένα μέτρησης και προορίζονται να βοηθήσουν στην επιλογή υλικού..

Για διηλεκτρικά πάχους άνω των 1,5 mm, μπορεί να προστεθεί ελάχιστη ποσότητα γυάλινου υφάσματος για σκοπούς χειρισμού.

Αναφορά μεθόδων δοκιμής:

Η διηλεκτρική σταθερά και ο συντελεστής διάσπασης μετρούνται σύμφωνα με το GB/T 12636-1990 ή το IPC-TM-650 2.5.5.5 (μέθοδος ράβδου).

Οι τιμές Dk σχεδιασμού μετρούνται με τη μέθοδο των μικροστριπών 50Ω.

Οι άλλες ιδιότητες ακολουθούν τα πρότυπα IPC-TM-650 ή GBT4722-2017.

Διαθέσιμες επιλογές (περίληψη κειμένου):

Χαλκό φύλλο: Κατώτερο προφίλ χαλκό RTF σε 0,5 ουγκιά ή 1 ουγκιά. Προαιρετικό κυλισμένο χαλκό, 50Ω ενσωματωμένο φύλλο αντίστασης (σύνθετο NiP, πάχος 0,2μm) ή παραλλαγές με μέταλλο (αλουμίνιο ή βάση χαλκού).

Δυστυχώς, η μέθοδος αυτή δεν μπορεί να χρησιμοποιηθεί για την επίλυση των προβλημάτων.

Μεγέθη των πάνελ: Πρότυπα 305×460mm (12"×18") ή 460×610mm (18"×24"); άλλα μεγέθη κατόπιν αιτήματος.

3. Μελέτη περιπτώσεων σχεδιασμού PCB από την προδιαγραφή στην πραγματικότητα

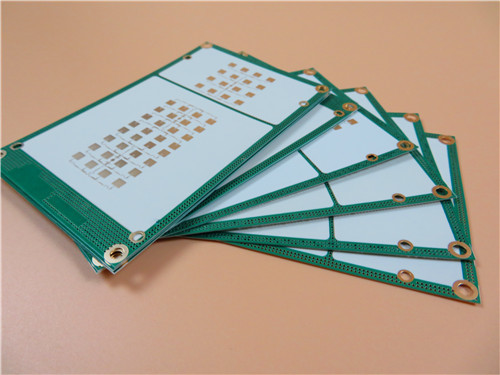

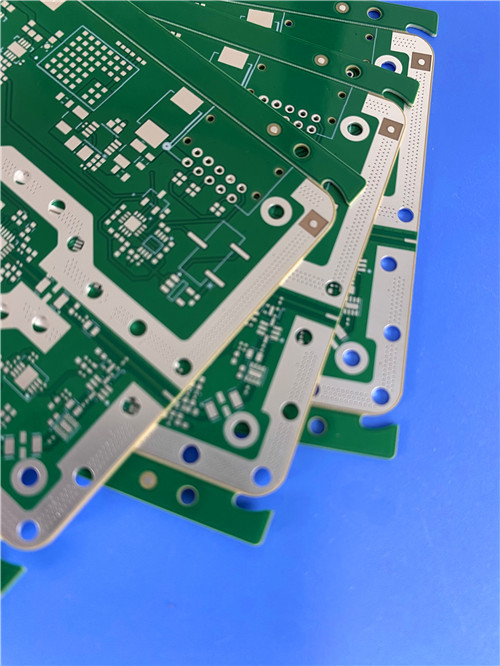

Για να δείξετε πώς το TFA300 λειτουργεί σε ένα πραγματικό σχέδιο, εδώ είναι ένα παράδειγμα πλακέτας δύο στρωμάτων.

Προδιαγραφές σχεδιασμού PCB

Μηχανική αιτιολόγηση για τις βασικές προδιαγραφές:

Σημειώσεις κατασκευής για το TFA300:

Στρώση: Χρησιμοποιήστε κοφτερά τρυπανά καρβιδίου με βελτιστοποιημένες ταχύτητες και ρυθμούς ανάσυρσης για να αποφευχθούν οι σπασμοί, ειδικά για τον λεπτό πυρήνα 0,2 mm.Η απουσία γυάλινου υφάσματος στο πρότυπο εύρος πάχους μειώνει την φθορά του εργαλείου σε σύγκριση με το υφασμένο γυάλινο PTFE.

Προετοιμασία επιφάνειας: Συνιστάται πριν από την ENIG επεξεργασία με πλάσμα (π.χ. μείγμα CF4/O2) για την ενεργοποίηση της επιφάνειας PTFE και τη διασφάλιση ισχυρής προσκόλλησης της επικάλυψης.

Λαμινάρισμα: Αν και πρόκειται για ένα 2-στρωματοποιημένο σχέδιο, το TFA300 είναι επίσης κατάλληλο για πολυστρωματικές στοίβες. Η χαμηλή CTE του άξονα Z (30 ppm / ° C) βοηθά στη διατήρηση της ακεραιότητας μέσω θερμικού κύκλου.

4. Συγκριτική τοποθέτηση ∙ Πώς ξεχωρίζει το TFA300

Σε σύγκριση με τα τυπικά υφασμένα με γυαλί ενισχυμένα στρώματα PTFE (π.χ. υλικά κλάσης RO3003TM), το TFA300 προσφέρει αρκετά ξεχωριστά πλεονεκτήματα:

Εξάλειψη του φαινομένου υφαντικής ινών. non-woven construction removes the periodic dielectric variation that causes phase ripple and impedance inconsistencies in high-frequency circuits—a critical benefit for phased-array antennas and beamforming networks.

Κατώτερος παράγοντας διάσπασης: Σε 0,001 (έναντι ~ 0,0013 για πολλούς ανταγωνιστές), το TFA300 παρέχει μετρήσιμα χαμηλότερη απώλεια εισαγωγής, βελτιώνοντας το κέρδος του συστήματος και τον αριθμό θορύβου.

Ανώτερη TCDK: Σε -8 ppm/°C (έναντι ~-3 ppm/°C για ορισμένες εναλλακτικές λύσεις), παρέχει επίπεδη αντίδραση φάσης σε ακραίες θερμοκρασίες.

Αεροδιαστημική εξάτμιση: Οι χαμηλές ιδιότητες εξάτμισης ικανοποιούν τις απαιτήσεις των εφαρμογών στο διάστημα, ένα χαρακτηριστικό που δεν εξασφαλίζεται σε όλα τα εμπορικά στρώματα PTFE.

Ενώ το FR-4 είναι οικονομικά αποδοτικό για ηλεκτρονικά γενικής χρήσης, η υψηλή απώλειά του (~ 0,025 Df) και η κακή σταθερότητα υψηλής συχνότητας το καθιστούν ακατάλληλο για εφαρμογές πάνω από ~ 5GHz.Το TFA300 είναι ειδικά κατασκευασμένο για το τομέα των μικροκυμάτων και των χιλιοστών κυμάτων.

5. Τυπικές εφαρμογές όπου το TFA300 λάμπει

Βάσει του συνόλου των ιδιοτήτων του και του προαναφερθέντος σχεδιασμού, το TFA300 είναι κατάλληλο για:

Αεροδιαστημική & Άμυνα: Διαστημικοί δέκτες, αεροϊονικά ραντάρ, ηλεκτρονικές μονάδες πολέμου (EW) και δορυφορικά ωφέλιμα φορτία.

Συστήματα ραντάρ: ραντάρ πρώιμης προειδοποίησης, αεροπορικών και εδάφους.

Συστήματα κεραίας: Αισθητικές σε φάση κεραίες, δίκτυα σχηματισμού δέσμης, συστοιχίες ελαστικών και δίκτυα τροφοδοσίας.

Πληροφορίες μέσω δορυφόρου: Τερματικοί σταθμοί ζώνης Ka, δέκτες πλοήγησης και εξοπλισμός τηλεμετρίας.

Ράδαρα αυτοκινήτων χιλιοστών κυμάτων: αισθητήρες 77 GHz και 79 GHz για ADAS και αυτόνομη οδήγηση.

Αυξητήρες υψηλής ισχύος: Εφαρμογές στις οποίες η χαμηλή απώλεια και η θερμική αγωγιμότητα (0,60 W/(m·K)) είναι κρίσιμες για την απώλεια θερμότητας.

Ερώτηση 1: Μπορεί το TFA300 να αντικαταστήσει εισαγόμενα υλικά όπως τα ισοδύναμα RO3003TM ή ArlonTM;

Το TFA300 είναι ειδικά σχεδιασμένο ως εναλλακτική λύση για εφαρμογές υψηλής συχνότητας, υψηλής αξιοπιστίας.και προσφέρει το πρόσθετο όφελος της εξάλειψης του φαινομένου υφαντικής ίνων.

Ε2: Πώς επηρεάζει την επεξεργασία η κατασκευή "χωρίς γυάλινο ύφασμα";
Βελτιώνει την γεωτρήσεις και μειώνει την φθορά των εργαλείων σε σύγκριση με το υφασμένο γυαλί PTFE.Για βέλτιστα αποτελέσματα, εξακολουθούν να συνιστάται οι κατάλληλες παραμέτρους γεώτρησης και η επεξεργασία με πλάσμα πριν από την επικάλυψη.Για πάχους άνω των 1,5 mm, μπορεί να προστεθεί ελάχιστο γυάλινο ύφασμα, το οποίο δεν επηρεάζει σημαντικά την απόδοση ραδιοσυχνοτήτων, αλλά διευκολύνει τον χειρισμό.

Ε3: Ποια είναι η μέγιστη συχνότητα λειτουργίας του TFA300;
Παρόλο που δοκιμάστηκε μέχρι 40GHz μέσω μεθόδων stripline, το υλικό υποστηρίζει συχνότητες έως και 77GHz και πέρα, καθιστώντας το κατάλληλο για σύγχρονες εφαρμογές ραντάρ χιλιοστών κυμάτων και 5G backhaul.

Ε4: Είναι το TFA300 κατάλληλο για πολυεπίπεδες;
Η χαμηλή CTE του άξονα Z (30 ppm/°C) και η καλή σταθερότητα διαστάσεων το καθιστούν κατάλληλο για πολυεπίπεδα και ακόμη και υψηλά στρώματα.Το τυποποιημένο χαλκό RTF βοηθά επίσης στη δέσμευση κατά τη διάρκεια της στρώσης.

Ε5: Τι σημαίνει "50Ω ενσωματωμένο φύλλο αντίστασης";
Το TFA300 μπορεί να προμηθευτεί με ένα 50Ω/τ.μ. αντίστοιχο φύλλο νικελίου-φωσφόρου (0,2μm πάχους) στο στρώμα χαλκού,επιτρέποντας ενσωματωμένες αντίστοιχες λεπτών ταινιών απευθείας στην πλακέτα, εξοικονομώντας χώρο στο PCB και βελτιώνοντας τις επιδόσεις υψηλής συχνότητας σε σχέση με τα διακριτά εξαρτήματα επιφάνειας.

Ε6: Ποια διηλεκτρικά πάχους είναι διαθέσιμα για το TFA300;
Τα τυποποιημένα πάχους κυμαίνονται από 0,127 mm (5,0 mil) έως 6,35 mm (250 mil), με ανοχές σύμφωνα με τα πρότυπα IPC..

Ε7: Εξασφαλίζονται όλες οι τιμές στον πίνακα ιδιοτήτων;
Τα δεδομένα που παρέχονται είναι τυπικές μετρούμενες τιμές που προορίζονται να βοηθήσουν στην επιλογή υλικών και δεν αποτελούν εγγύηση.Οι τελικοί χρήστες θα πρέπει να επαληθεύουν την καταλληλότητα για την ειδική τους εφαρμογή μέσω των δικών τους διαδικασιών δοκιμών και πιστοποίησης.

Ε8: Ποιες επιφανειακές επιφάνειες είναι συμβατές με το TFA300;
Συνήθως χρησιμοποιείται χρυσός βύθισης (ENIG), όπως στην περίπτωση σχεδιασμού παραπάνω.ή OSP είναι επίσης συμβατές με την κατάλληλη προετοιμασία της επιφάνειας (επεξεργασία με πλάσμα) πριν από την τελική επεξεργασία.

Συμπεράσματα

Το λαμινέτο TFA300 από την Taizhou Wangling συνδυάζει τα χαρακτηριστικά χαμηλής απώλειας του PTFE με τη διαμετρική και θερμική σταθερότητα των μη υφασμένων σύνθετων υλικών γεμάτων κεραμικά.Όπως αποδεικνύεται από την περίπτωση σχεδιασμού PCB 2 στρωμάτων και υποστηρίζεται από τον ολοκληρωμένο ενοποιημένο πίνακα ιδιοκτησίαςΓια τους μηχανικούς που αναζητούν μια αξιόπιστη, υψηλής απόδοσης,και οικονομικά αποδοτικό υποκατάστατο των εισαγόμενων υποστρώσεων ραδιοσυχνοτήτων, ειδικά στον τομέα της αεροδιαστημικήςΤο TFA300 προσφέρει μια πειστική, δοκιμασμένη λύση.
