Περιγραφή προϊόντων

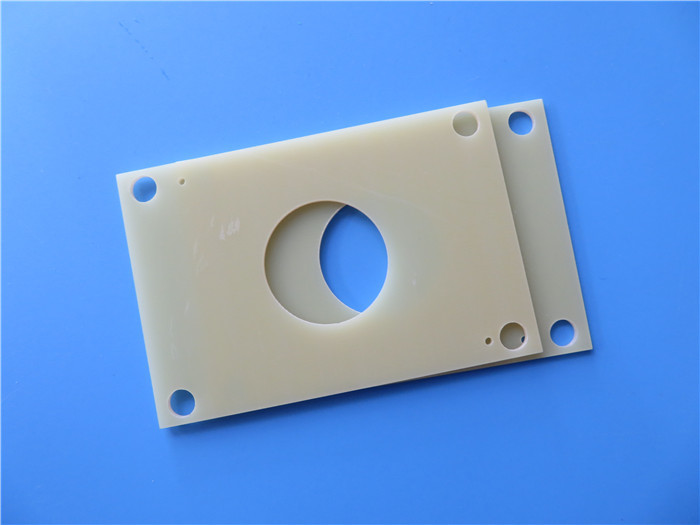

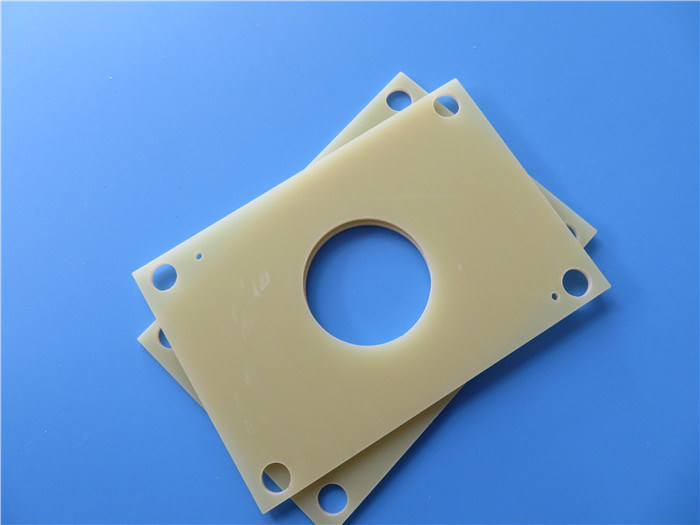

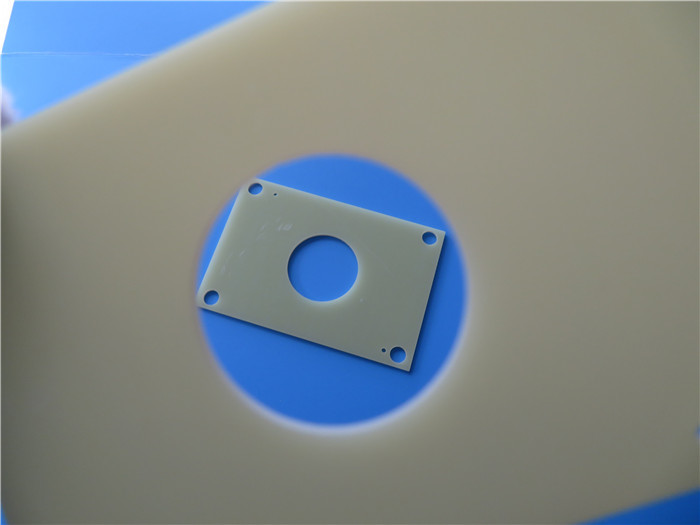

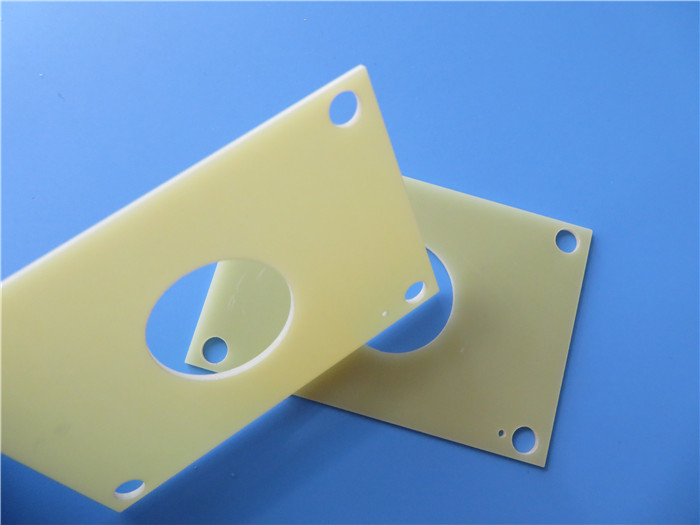

Αποστάτης PCB FR-4 Αποστάτης Μπλοκ Μπάρα Απόστασης Σε 1.5mm FR4 με μόνο οπές
(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προσαρμοσμένα προϊόντα, η εικόνα και οι παράμετροι που εμφανίζονται είναι μόνο για αναφορά)
1.1 Γενική περιγραφή
Αυτός είναι ένας τύπος PCB χωρίς χαλκό κατασκευασμένος σε υπόστρωμα FR-4 Tg135 για εφαρμογή ως αποστάτης. Είναι πάχους 1,57 mm χωρίς μάσκα. Το βασικό υλικό προέρχεται από την ILM, παρέχεται ως 1 μονάδα ανά πλακέτα. Κατασκευάζονται σύμφωνα με το IPC 6012 Class 2 χρησιμοποιώντας τα παρεχόμενα δεδομένα Gerber. Κάθε 25 πάνελ συσκευάζονται για αποστολή.1.2 Χαρακτηριστικά και πλεονεκτήματα1. Το FR-4 παρουσιάζει εξαιρετική σταθερότητα διαστάσεων. 2. Εργαστήριο 16000 m² και δυνατότητα παραγωγής 30000 m² ανά μήνα.3. Κατασκευή PCB σύμφωνα με τις απαιτούμενες προδιαγραφές.
4. Έγκαιρη παράδοση. Ποσοστό έγκαιρης παράδοσης άνω του 98%.5. 8000 τύποι PCB ανά μήνα.6. Έμπειροι πωλητές και εξειδικευμένη εξυπηρέτηση πελατών.
7. Γρήγορος έλεγχος CADCAM και δωρεάν προσφορά για PCB.
8. Διατίθενται παραγγελίες μικρής ποσότητας.
9. Πιστοποίηση ISO9001, ISO14001, IATF16949, ISO13485, UL.
1.3 Παράμετροι και φύλλο δεδομένων
Αριθμός επιπέδων
Δ/Υ
Τύπος πλακέτας
Κενός Αποστάτης
Μέγεθος πλακέτας
78.36 x 52.83mm=1UP
| Πάχος πλακέτας |
Υλικό FR-4 |
| Υλικό πλακέτας |
FR-4 |
| Προμηθευτής υλικού πλακέτας |
ILM |
| Τιμή Tg υλικού πλακέτας |
TG135℃ |
| Πάχος χαλκού PTH |
Τιμή |
| Πάχος χαλκού εσωτερικού επιπέδου |
Δ/Υ |
| Πάχος χαλκού επιφανείας |
Δ/Υ |
| |
| Τύπος και αριθμός μοντέλου πάστας συγκόλλησης |
Υλικό FR-4 |
| Προμηθευτής πάστας συγκόλλησης |
Υλικό FR-4 |
| Χρώμα πάστας συγκόλλησης |
Υλικό FR-4 |
| |
| Αριθμός παστών συγκόλλησης |
Υλικό FR-4 |
| Πάχος πάστας συγκόλλησης |
Υλικό FR-4 |
| Τύπος μελανιού μεταξοτυπίας |
Υλικό FR-4 |
| Προμηθευτής μεταξοτυπίας |
Υλικό FR-4 |
| Χρώμα μεταξοτυπίας |
Υλικό FR-4 |
| |
| Αριθμός μεταξοτυπίας |
Υλικό FR-4 |
| Ελάχιστο ίχνος (mil) |
Υλικό FR-4 |
| Ελάχιστο κενό (mil) |
Υλικό FR-4 |
| Επιφανειακή επεξεργασία |
Υλικό FR-4 |
| |
| Απαιτείται RoHS |
Υλικό FR-4 |
| Παραμόρφωση |
Υλικό FR-4 |
| |
| Δοκιμή θερμικού σοκ |
Υλικό FR-4 |
| Δοκιμή συγκολλησιμότητας |
Δ/Υ |
| Λειτουργία |
οπτική επιθεώρηση |
| |
| Εργαστηριακή κατασκευή |
Συμμόρφωση με IPC-A-600H & IPC-6012C Class 2 |
| 1.4 |
Υλικό FR-4 |
| Το FR-4 (ή FR4) είναι μια ονομασία βαθμού υλικού, που σημαίνει ότι το υλικό της ρητίνης είναι ανθεκτικό στη φλόγα (αυτοσβενόμενο). Το FR-4 είναι ένα είδος προδιαγραφών υλικού, όχι όνομα υλικού, αλλά βαθμός υλικού. Το "FR" σημαίνει επιβραδυντικό φλόγας και υποδηλώνει ότι η ασφάλεια πυραντοχής του FR-4 συμμορφώνεται με το πρότυπο UL94V-0. |
Το γυαλί εποξειδικό FR-4 είναι ένα δημοφιλές και ευέλικτο πλαστικό ελασματοποιημένο υλικό υψηλής πίεσης με καλές αναλογίες αντοχής προς βάρος. Με σχεδόν μηδενική απορρόφηση νερού, το FR-4 χρησιμοποιείται συχνότερα ως ηλεκτρικός μονωτής που διαθέτει σημαντική μηχανική αντοχή. Το υλικό είναι επίσης γνωστό ότι διατηρεί τις υψηλές μηχανικές τιμές και τις ηλεκτρικές μονωτικές ιδιότητές του τόσο σε ξηρές όσο και σε υγρές συνθήκες. Αυτά τα χαρακτηριστικά, μαζί με τα καλά χαρακτηριστικά κατασκευής, καθιστούν αυτόν τον βαθμό χρήσιμο για μια ευρεία ποικιλία ηλεκτρικών και μηχανικών εφαρμογών. |
| Περισσότερες εμφανίσεις FR-4 |
1.5 Δυνατότητες PCB μας (2022) |
Παράμετρος ΤιμήΑριθμός επιπέδων
1-32
Υλικό υποστρώματος
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A κ.λπ.), FR-4 High CTI>600V; Πολυιμίδιο, PET; Μεταλλικός πυρήνας κ.λπ.
Μέγιστο μέγεθος
| Ιπτάμενος έλεγχος: 900*600mm, Έλεγχος εξαρτήματος 460*380mm, Χωρίς έλεγχο 1100*600mm |
Ανοχή περιγράμματος πλακέτας |
| ± |
0.0059" (0.15mm) |
| Πάχος PCB |
0.0157" - 0.3937" (0.40mm--10.00mm) |
| Ανοχή πάχους (T≥0.8mm) |
Ανοχή πάχους (t<0.8mm) |
| ±10% |
0.00295" - 0.1969" (0.075mm--5.00mm)Ελάχιστο ίχνος0.003" (0.075mm) |
| Ελάχιστο κενό |
0.003" (0.075mm) |
| Πάχος εξωτερικού χαλκού |
Πάχος εσωτερικού χαλκού |
| 17μm--350μm (0.5oz - 10oz) |
|
| Οπή τελειώματος (Μηχανική) |
0.0039"-0.248" (0.10mm--6.30mm) |
| Διάμετρος Ανοχής (Μηχανική) |
Αναλογία όψεων |
| Εγγραφή (Μηχανική) |
Αναλογία όψεων |
| 12:1 |
LPI |
| Ελάχιστη γέφυρα πάστας συγκόλλησης |
Ελάχιστη απόσταση πάστας συγκόλλησης |
| 0.00197" (0.05mm) |
Διάμετρος μέσω πλήρωσης |
| 0.0098" - 0.0236" (0.25mm--0.60mm) |
Ανοχή ελέγχου σύνθετης αντίστασης |
| ±10% |
Επιφανειακή επεξεργασία |
| HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold Finger |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
