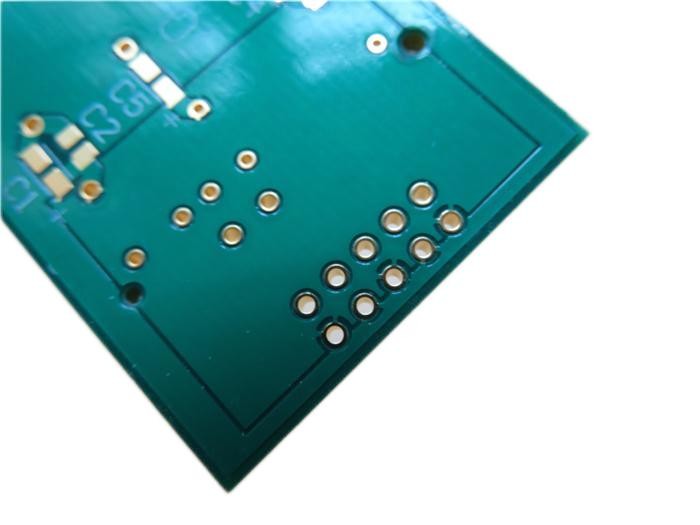

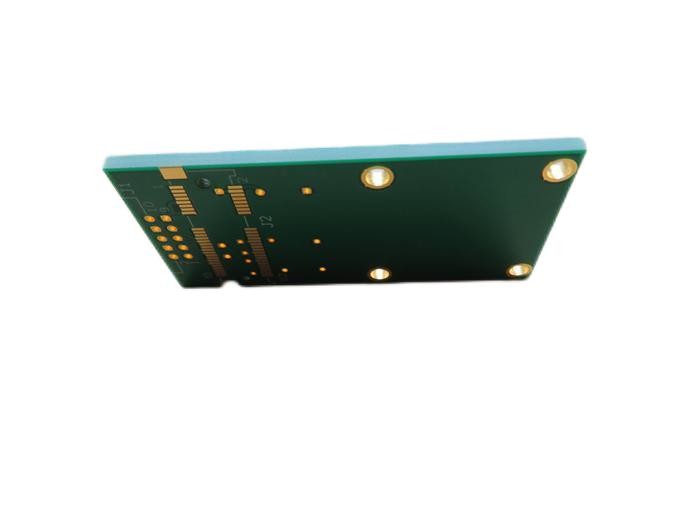

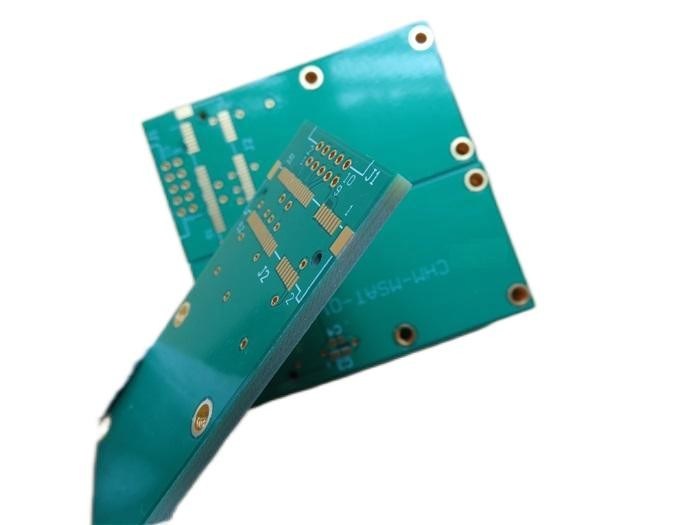

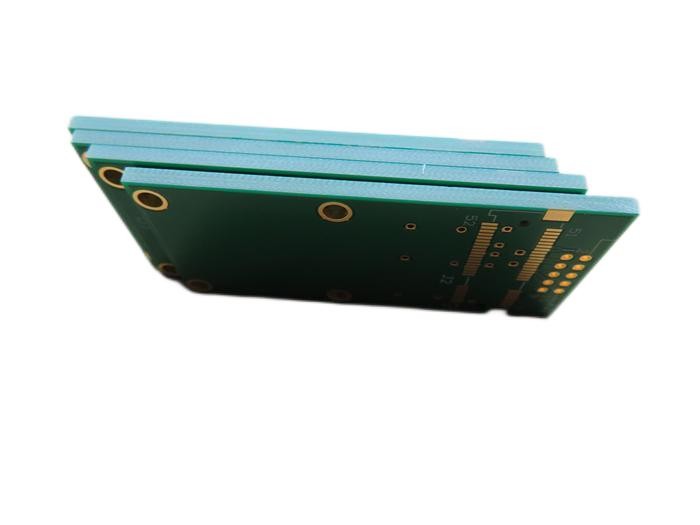

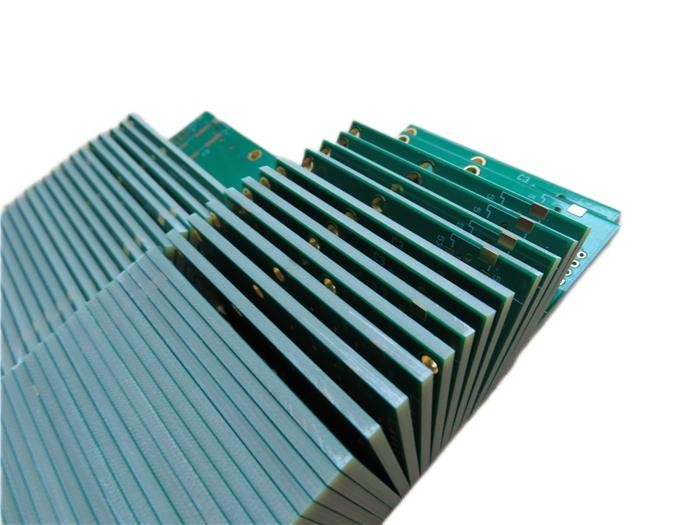

Thick PCB 2.4mm Circuit Board Dual Layer PCB Board Built on FR-4 With 2oz Copper
Thick PCB 2.4mm Circuit Board Dual Layer PCB Board Built on FR-4 With 2oz Copper Thick PCB 2.4mm Circuit Board Dual Layer PCB Board Built on FR-4 With 2oz Copper Thick PCB 2.4mm Circuit Board Dual Layer PCB Board Built on FR-4 With 2oz Copper Thick PCB 2.4mm Circuit Board Dual Layer PCB Board Built on FR-4 With 2oz Copper Thick PCB 2.4mm Circuit Board Dual Layer PCB Board Built on FR-4 With 2oz Copper
Επικοινωνήστε

Το παχύ PCB 2.4mm διπλός πίνακας PCB στρώματος πινάκων κυκλωμάτων στηρίχτηκε σε FR-4 με το χαλκό 2oz

Ποσότητα παραγγελίας min : 1 Τιμή : USD 9.99-99.99
Συσκευασία λεπτομέρειες : Κενό Χρόνος παράδοσης : 10 εργάσιμες ημέρες
Όροι πληρωμής : T/T, Paypal Δυνατότητα προσφοράς : 45000 κομμάτια το μήνα
Τόπος καταγωγής: Κίνα Μάρκα: Bicheng Technologies Limited
Πιστοποίηση: UL Αριθμό μοντέλου: BIC-464-V5.0

Λεπτομερής ενημέρωση
Εποξικός: FR-4 Τελικό ύψος του PCB: 2,4mm ±0,24
Τελικό φύλλο αλουμινίου εξωτερικό: 2 ουγκιές Φινίρισμα Επιφανείας: Εμβάπτιση Ni/Au
Χρώμα μάσκας συγκόλλησης: Σχολιάστε πράσινο Χρώμα του συστατικού μύθου: Λευκό
Δοκιμή: 100% ηλεκτρική δοκιμή Προηγούμενη αποστολή

Περιγραφή προϊόντων

Δύο στρώσεις PCB κατασκευασμένες από FR-4 με 2oz χαλκό

(Τα κυκλώματα εκτύπωσης είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)





1Γενική περιγραφή

Αυτό είναι ένα είδος2 oz διπλής όψης PCBκατασκευασμένο σε υπόστρωμα FR-4 με Tg 150°C για εφαρμογή σε πλακέτα μικρο SATA.2.4 mm πάχοςμε λευκή μεταξοειδή οθόνη (Taiyo) σε πράσινη μάσκα συγκόλλησης (Taiyo) και χρυσό βύθισης (4 μικροιντσών χρυσό) σε πακέτα.Η ITEQ προμηθεύειΚατασκευάζονται σύμφωνα με την IPC 6012 Κλάση 2 χρησιμοποιώντας τα δεδομένα του Gerber.





1.2 Χαρακτηριστικά και οφέλη

1. Υπόστρωμα μέσης Tg με πολύ χαμηλή απορρόφηση υγρασίας και καλύτερη αντοχή σε CAF·

2Ο χρυσός βύθισης έχει υψηλή συγκολλητικότητα, δεν προκαλεί άγχος στις πλακέτες κυκλωμάτων και λιγότερη μόλυνση της επιφάνειας των PCB.

3. ISO9001, ISO14001, IATF16949, ISO13485, UL πιστοποιημένο·

4. 16000m2 εργαστήριο και 30000m2 παραγωγική ικανότητα ανά μήνα

5Οι έμπειροι πωλητές παρέχουν εξειδικευμένη εξυπηρέτηση πελατών.

6ΔΕΠ 2 / ΔΕΠ 3.

7. δυνατότητα πρωτότυπου PCB και δυνατότητα παραγωγής σε όγκο·

8Πάνω από 18+ χρόνια εμπειρίας PCB.



Το παχύ PCB 2.4mm διπλός πίνακας PCB στρώματος πινάκων κυκλωμάτων στηρίχτηκε σε FR-4 με το χαλκό 2oz



1.3 Εφαρμογές

Χωρισμός

Σύστημα συναγερμού

Προειδοποίηση ασφαλείας

Αντένα Wi-Fi μεγάλης εμβέλειας

Μόντεμ 4G WiFi

GPS οχήματος

Εγχειρίδιο προγραμματισμού PLC

Πρόσβαση ασφαλείας

Μοντυλικό οσιλοσκόπιο

Υποδοχείς οπτικών ινών





1.4 Παραμέτρο PCB

Μέγεθος PCB 65.5 x 33.75mm = 1PCS
ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ Διπλής όψης PCB
Αριθμός στρωμάτων 2 στρώματα
Συστατικά επιφανειακής τοποθέτησης Ναι.
Μέσα από εξαρτήματα τρύπας Ναι.
ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ χάλκινο ------- 52,5um ((1,5oz) + στρώμα TOP πλάκας
FR-4 2,3 χιλιοστά
χάλκινο ------- 52,5um ((1,5oz) + πλάκα BOT στρώμα
ΤΕΧΝΟΓΙΑ
Ελάχιστο ίχνος και χώρος: 23 εκατ. / 7,7 εκατ.
Ελάχιστες / μέγιστες τρύπες: 00,7 mm / 3,2 mm
Αριθμός διαφόρων οπών: 6
Αριθμός τρυπών: 23
Αριθμός σχισμάτων: 0
Αριθμός εσωτερικών διαχωρισμάτων: 0
Ελέγχος αντίστασης: - Όχι.
Αριθμός χρυσού δακτύλου: 0
ΥΛΟΔΟΣ ΠΑΡΟΣ
Εποξικό γυαλί: FR-4 Tg150°C, ερ<5.4.IT-158, ITEQ Παροχή
Τελικό εξωτερικό φύλλο: 2 ουγκιές
Τελικό εσωτερικό φύλλο: 2 ουγκιές
Τελικό ύψος PCB: 2.4 mm ± 0.2
Πλαστική και επικάλυψη
Τελεία επιφάνειας Χρυσός κατά βύθιση (12,1%) 0,1 μm επί 3 μm νικέλιο
Η μάσκα συγκόλλησης εφαρμόζεται σε: Πάνω και κάτω, 12μm ελάχιστο
Χρώμα μάσκας συγκόλλησης: Πράσινο, PSR-2000GT600D, προμηθεύεται από την Taiyo.
Τύπος μάσκας συγκόλλησης: Επενδύσεις
ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ Διαδρομή
ΣΗΜΕΙΩΣΗ
Πλευρά του θρύλου του συστατικού Πάνω και κάτω.
Χρώμα του παραρτήματος Λευκό, IJR-4000 MW300, μάρκα Taiyo
Ονομασία ή λογότυπο του κατασκευαστή: Σημειώνεται στο πίνακα σε έναν μαέστρο και στα πόδια Ελεύθερη περιοχή
Δίπλα Επικάλυψη διάσωσης (PTH), ελάχιστο μέγεθος 0,7 mm.
ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ Υπόδειγμα:
ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ
Διάσταση του διαγράμματος: 0.0059"
Επικάλυψη από χαρτόνια: 0.0029"
Ανεπάρκεια τρυπών: 0.002"
Δοκιμή 100% ηλεκτρική δοκιμή πριν από την αποστολή
Τύπος έργου τέχνης που πρέπει να παρασχεθεί αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ
ΧΟΡΙΟΣ Υπηρεσιών Παγκοσμίως, παγκοσμίως.





1.5 Η ικανότητά μας για PCB (2022)

Παράμετρος Αξία
Αριθμός στρωμάτων 1-32
Υλικό υποστρώματος RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210· RT/Duriod 5880· RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC· TMM4, TMM10, Kappa 438;Ειδικότερα, η Επιτροπή θεωρεί ότι οι εν λόγω προδιαγραφές δεν εφαρμόζονται στην περίπτωση που οι εν λόγω προδιαγραφές δεν πληρούνται.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2)· AD450, AD600, AD1000, TC350· Nelco N4000, N9350, N9240· FR-4 (υψηλή Tg S1000-2M, TU-872 SLK, TU-768, IT-180A κλπ.), FR-4 υψηλή CTI> 600V· πολυαιμίδιο, PET, μεταλλικός πυρήνας κλπ.
Μέγιστο μέγεθος 　Δοκιμή πτήσης: 900*600mm, Δοκιμή στερέωσης 460*380mm, Καμία δοκιμή 1100*600mm
Διάγραμμα του συμβουλίου ανοχή 　±0.0059" (0.15mm)
Δάχος PCB 0.0157" - 0.3937" (0.40mm--10.00mm)
Δυνατότητα ανοχής πάχους (T≥0,8 mm) 　± 8%
Δυνατότητα ανοχής πάχους (t < 0,8 mm) 　± 10%
Δάχος στρώματος μόνωσης 0.00295" - 0.1969" (0.075mm-5.00mm)
Ελάχιστη τροχιά 0.003" (0,075mm)
Ελάχιστος χώρος 　0.003" (0,075mm)
Εξωτερικό πάχος χαλκού 　35μm-420μm (1oz-12oz)
Εσωτερικό πάχος χαλκού 　17μm-350μm (0,5oz - 10oz)
Τρύπα τρύπας (μηχανική) 0.0059" - 0.25" (0.15mm-6.35mm)
Τελειωμένη τρύπα ((Μεχανολογική) 0.0039"-0.248" (0.10mm-6.30mm)
ΔιάμετροΣυναισθησία ((Μηχανική) 0.00295" (0.075mm)
Καταχώριση (μηχανική) 00,05 χιλιοστά
Αναλογία όψεων 　12:1
Τύπος μάσκας συγκόλλησης 　ΔΕΠ
Γέφυρα Min Soldermask 0.00315" (0,08mm)
Ελάχιστη διαφάνεια για τις μάσκες συγκόλλησης 00,05 χιλιοστά
Συμπλέκτης μέσω Διαμέτρου 0.0098" - 0.0236" (0.25mm-0.60mm)
Ανεπάρκεια ελέγχου αντίστασης 　± 10%
Τελεία επιφάνειας HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Χρυσό δάχτυλο



Το παχύ PCB 2.4mm διπλός πίνακας PCB στρώματος πινάκων κυκλωμάτων στηρίχτηκε σε FR-4 με το χαλκό 2oz
