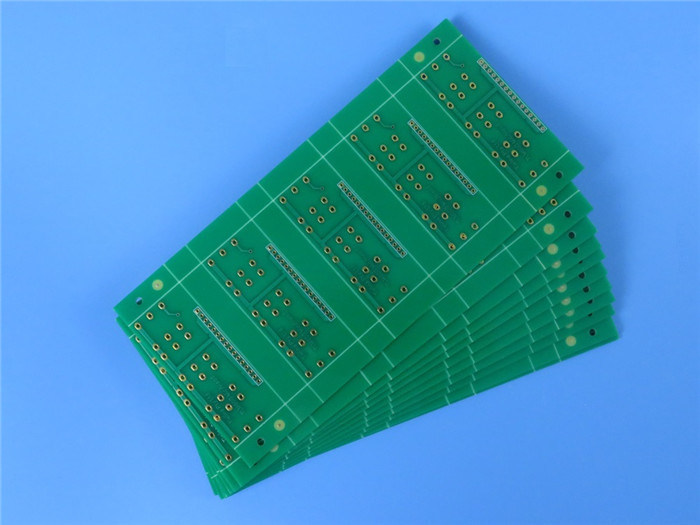

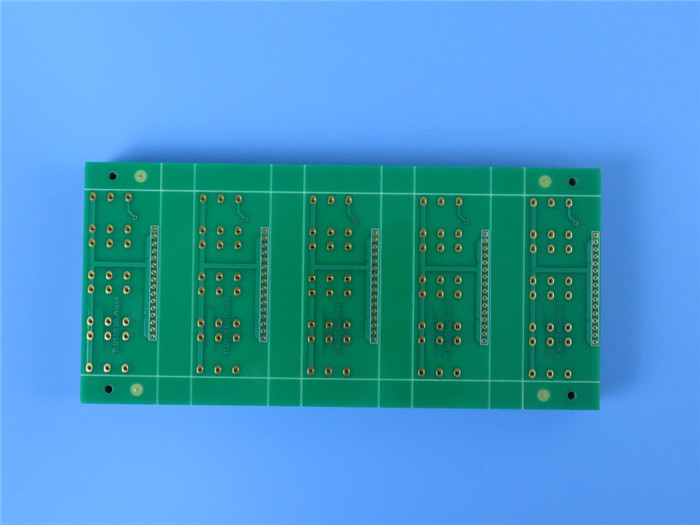

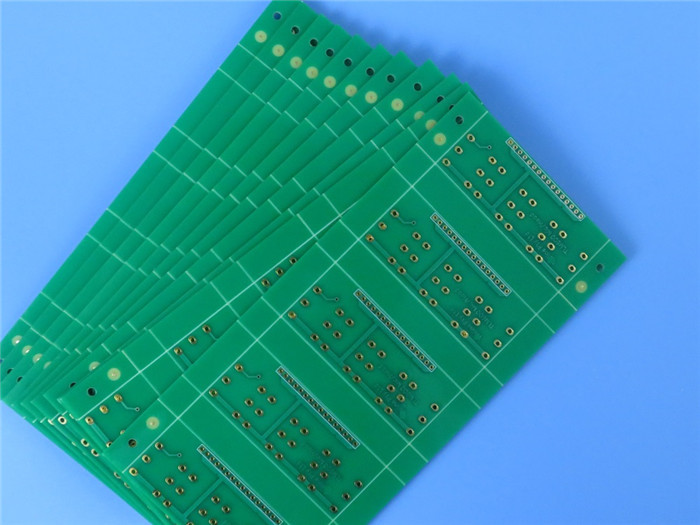

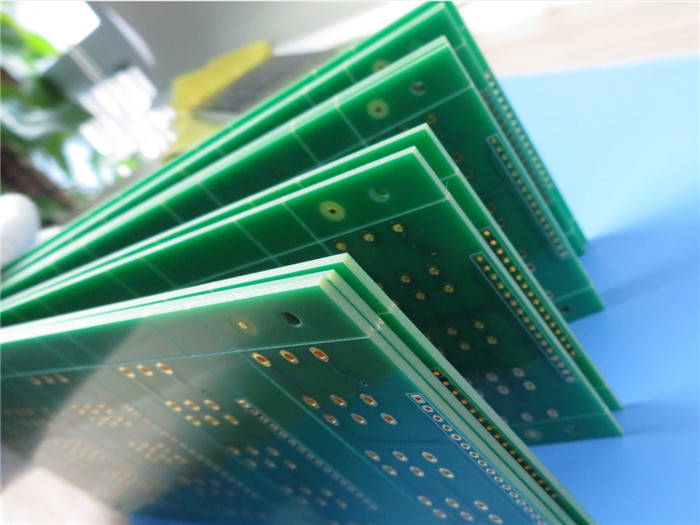

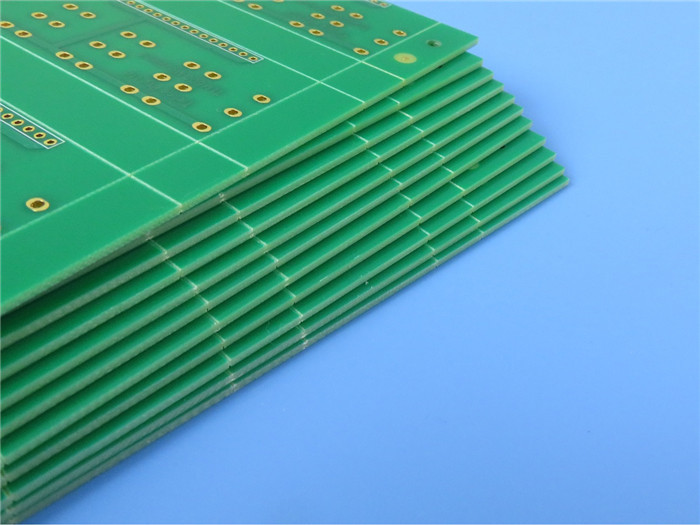

Υψηλός τυπωμένος Tg πίνακας κυκλωμάτων (PCB) στον πυρήνα και S1000-2MB Prepreg S1000-2M με το χρυσό βύθισης

Τροποποιημένο:	1
τιμή:	USD 2.99-9.99 PER PIECE
τυποποιημένη συσκευασία:	Κενό
Περίοδος παράδοσης:	10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ
μέθοδος πληρωμής:	T/T, Western Union
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Technologies Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-504-V0.54

Αριθμός στρωμάτων:

Γυαλί εποξικό:

S1000-2M

Τελικό φύλλο αλουμινίου:

Τελικό ύψος του PCB:

1,6 χιλ. ±10%

Η επιφάνεια τελειώνει:

Χρυσός βύθισης

Χρώμα μασκών ύλης συγκολλήσεως:

Σχολιάστε πράσινο

Χρώμα του συστατικού μύθου:

Άσπρος

Δοκιμή:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD 2.99-9.99 PER PIECE

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ

Όροι πληρωμής:

T/T, Western Union

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

Υψηλός τυπωμένος Tg πίνακας κυκλωμάτων (PCB) στον πυρήνα και S1000-2MB Prepreg S1000-2M με το χρυσό βύθισης
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή
S1000-2M είναι ένας τύπος υψηλού έντυπου Tg υλικού πινάκων κυκλωμάτων που κατασκευάζεται από Shengyi με τα χαρακτηριστικά της υψηλής επίδοσης και χαμηλού CTE, κατάλληλα για το υψηλό πολυστρωματικό PCB. Το πάχος κυμαίνεται 0.05mm 3.2mm, το βάρος 0.5oz χαλκού σε 3oz κ.λπ.
Χαρακτηριστικά γνωρίσματα
Αμόλυβδο συμβατό φύλλο πλαστικού FR-4
Tg170℃ (DSC), UV συμβατό σύστημα Blocking/AOI
Υψηλή αντίσταση θερμότητας
Χαμηλότερος ζ-άξονας CTE
Άριστη αξιοπιστία μέσω-τρυπών
Άριστη απόδοση αντι-CAF
Χαμηλή απορρόφηση νερού
Άριστη μηχανική δυνατότητα επεξεργασίας

Υψηλός τυπωμένος Tg πίνακας κυκλωμάτων (PCB) στον πυρήνα και S1000-2MB Prepreg S1000-2M με το χρυσό βύθισης 0

Εφαρμογές
Υπολογιστής
Επικοινωνία
Αυτοκίνητη ηλεκτρονική
Κατάλληλος για το υψηλό PCB αρίθμησης στρώματος

Η ικανότητα PCB μας (S1000-2M)

Υλικό PCB:	Υψηλό Tg, υψηλή επίδοση και χαμηλή εποξική ρητίνη CTE
Προσδιορισμός:	S1000-2M
Διηλεκτρική σταθερά:	4.6 σε 10GHz
Αρίθμηση στρώματος:	Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Πάχος PCB:	0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Μέγεθος PCB:	≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως:	Πράσινο, μαύρο, ματ μαύρο, μπλε, ματ μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει:	Γυμνός χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης, βύθιση ασημένια κ.λπ….
Τεχνολογία:	HDI, μέσω στο μαξιλάρι, τον έλεγχο σύνθετης αντίστασης, την τυφλή μέσω/που θάβονται μέσω, ακρών επένδυση, BGA, τις τρύπες κ.λπ. Countsunk.

Υψηλός τυπωμένος Tg πίνακας κυκλωμάτων (PCB) στον πυρήνα και S1000-2MB Prepreg S1000-2M με το χρυσό βύθισης 1
Γενικές ιδιότητες S1000-2M

Στοιχεία δοκιμής	Μέθοδος δοκιμής	Όρος δοκιμής	Μονάδα	Χαρακτηριστική αξία
Tg	ΕΠΙ-TM-650 2.4.24.4	DMA	℃	185
Tg	ΕΠΙ-TM-650 2.4.25D	DSC	℃	180
TD	ΕΠΙ-TM-650 2.4.24.6	TGA (5% W.L)	℃	355
T260	ΕΠΙ-TM-650 2.4.24.1	TMA	λ.	>60
T288	ΕΠΙ-TM-650 2.4.24.1	TMA	λ.	30
T300	ΕΠΙ-TM-650 2.4.24.1	TMA	λ.	15
Θερμική πίεση	ΕΠΙ-TM-650 2.4.13.1	288℃, εμβύθιση ύλης συγκολλήσεως	s	>100
CTE (ζ-άξονας)	ΕΠΙ-TM-650 2.4.24	Πριν από Tg	ppm/℃	41
	ΕΠΙ-TM-650 2.4.24	Μετά από Tg	ppm/℃	208
	ΕΠΙ-TM-650 2.4.24	50-260℃	%	2.4
Permittivity (1GHz)	ΕΠΙ-TM-650 2.5.5.9	Γ-24/23/50	-	4.6
Εφαπτομένη απώλειας (1GHz)	ΕΠΙ-TM-650 2.5.5.9	Γ-24/23/50	-	0,018
Ειδική αντίσταση όγκου	ΕΠΙ-TM-650 2.5.17.1	Γ-96/35/90	MΩ-εκατ.	8.7×108
Ειδική αντίσταση επιφάνειας	ΕΠΙ-TM-650 2.5.17.1	Γ-96/35/90	MΩ	2.2×107
Αντίσταση τόξων	ΕΠΙ-TM-650 2.5.1	Δ-48/50+d-0.5/23	s	133
Διηλεκτρική διακοπή	ΕΠΙ-TM-650 2.5.6	Δ-48/50+d-0.5/23	kV	>45
Δύναμη φλούδας (1oz)	ΕΠΙ-TM-650 2.4.8	288℃/10s	N/mm [lb/in]	1.3 [7,43]
Κάμψης δύναμη (LW/CW)	ΕΠΙ-TM-650 2.4.4	Α	MPA	567/442
Απορρόφηση νερού	ΕΠΙ-TM-650 2.6.2.1	Δ-24/23	%	0,08
Εύφλεκτο	UL94	Γ-48/23/50	Εκτίμηση	Β-0
CTI	IEC60112	Α	Εκτίμηση	PLC 3

Υψηλός τυπωμένος Tg πίνακας κυκλωμάτων (PCB) στον πυρήνα και S1000-2MB Prepreg S1000-2M με το χρυσό βύθισης 2
