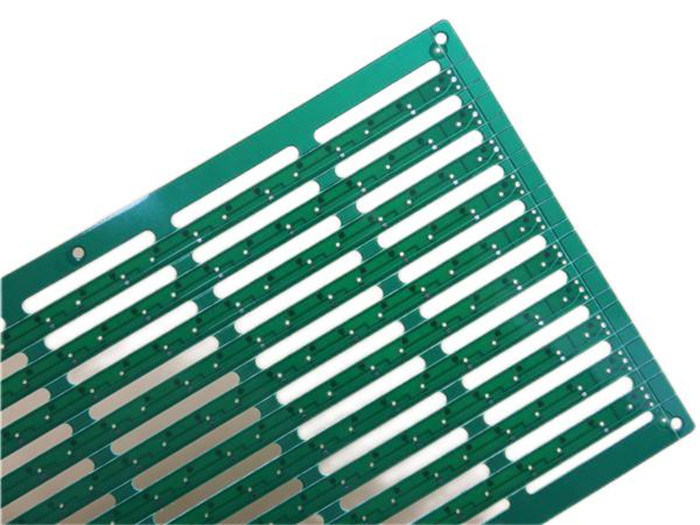

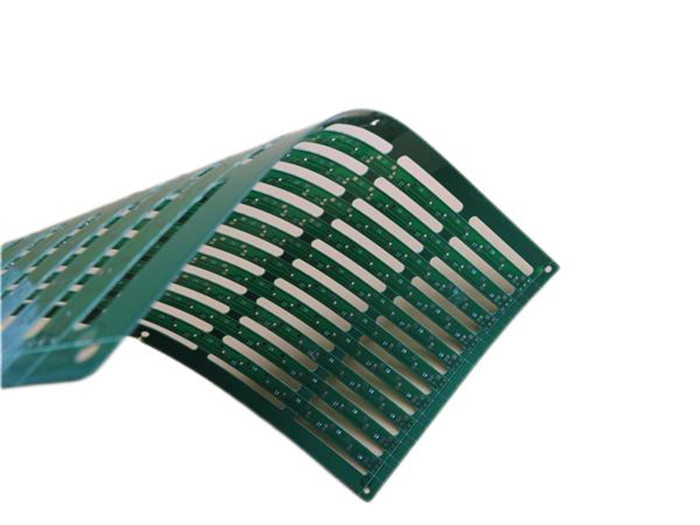

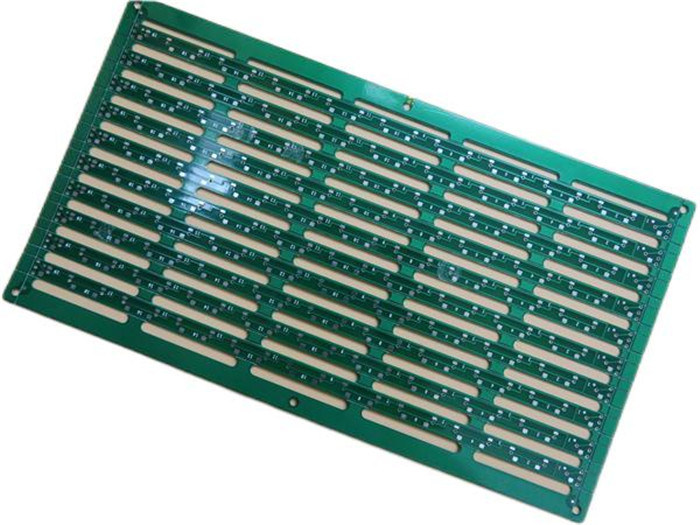

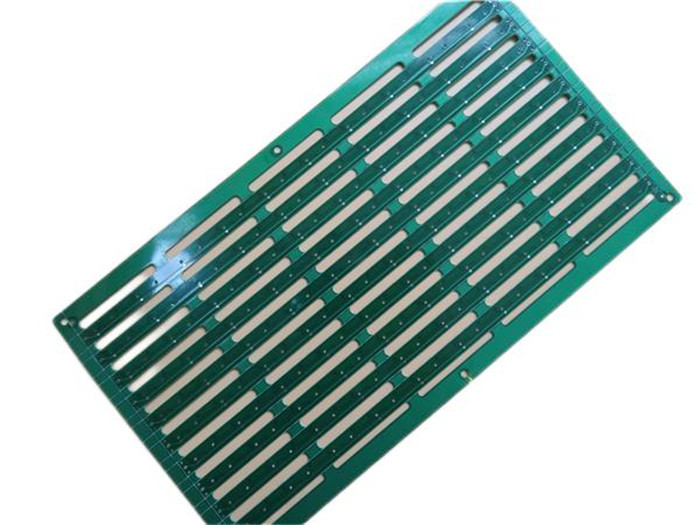

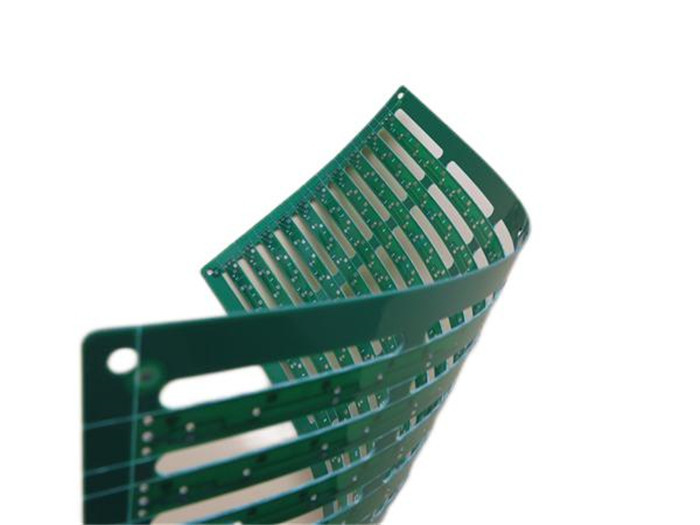

Λεπτύντε τον τυπωμένο πίνακα κυκλωμάτων 0.6mm διπλό πλαισιωμένο PCB σε FR-4 με HASL αμόλυβδο

Λεπτύντε τον τυπωμένο πίνακα κυκλωμάτων 0.6mm διπλό πλαισιωμένο PCB σε FR-4 με HASL αμόλυβδο

  • Λεπτύντε τον τυπωμένο πίνακα κυκλωμάτων 0.6mm διπλό πλαισιωμένο PCB σε FR-4 με HASL αμόλυβδο
  • Λεπτύντε τον τυπωμένο πίνακα κυκλωμάτων 0.6mm διπλό πλαισιωμένο PCB σε FR-4 με HASL αμόλυβδο
  • Λεπτύντε τον τυπωμένο πίνακα κυκλωμάτων 0.6mm διπλό πλαισιωμένο PCB σε FR-4 με HASL αμόλυβδο
  • Λεπτύντε τον τυπωμένο πίνακα κυκλωμάτων 0.6mm διπλό πλαισιωμένο PCB σε FR-4 με HASL αμόλυβδο
  • Λεπτύντε τον τυπωμένο πίνακα κυκλωμάτων 0.6mm διπλό πλαισιωμένο PCB σε FR-4 με HASL αμόλυβδο
Λεπτύντε τον τυπωμένο πίνακα κυκλωμάτων 0.6mm διπλό πλαισιωμένο PCB σε FR-4 με HASL αμόλυβδο
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng Technologies Limited
Πιστοποίηση: UL
Αριθμό μοντέλου: BIC-465-V1.16
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: USD 9.99-99.99
Συσκευασία λεπτομέρειες: Κενό
Χρόνος παράδοσης: 10 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Paypal
Δυνατότητα προσφοράς: 45000 κομμάτια το μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: FR-4 Τελικό ύψος του PCB: 0.6mm ±0.1
Τελικό φύλλο αλουμινίου εξωτερικό: 1 oz Η επιφάνεια τελειώνει: Ισοπέδωση συγκόλλησης ζεστού αέρα (HASL)
Χρώμα μασκών ύλης συγκολλήσεως: Πράσινος Χρώμα του συστατικού μύθου: Άσπρος
ΔΟΚΙΜΗ: 100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Λεπτύντε τον τυπωμένο πίνακα κυκλωμάτων 0.6mm διπλό πλαισιωμένο PCB σε FR-4 με HASL αμόλυβδο

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



1.1 γενική περιγραφή

Αυτό είναι ένας τύπος 2 τυπωμένων στρωμάτων πινάκων κυκλωμάτων που στηρίζονται στο υπόστρωμα FR-4 με Tg 135°C για την εφαρμογή του αισθητήρα διακοπτών. Είναι μόνο 0,6 χιλ. παχύ με το λευκό (Taiyo) στην πράσινη μάσκα ύλης συγκολλήσεως (Taiyo) και HASL στα μαξιλάρια. Το υλικό βάσεων είναι από ITEQ παρέχοντας 10 επάνω PCB ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.



1.2 χαρακτηριστικά γνωρίσματα και οφέλη

1. FR-4 το υλικό είναι RoHS υποχωρητικό και κατάλληλο για τις θερμικές ανάγκες αξιοπιστίας

2. HASL παρουσιάζει άριστο βρέξιμο κατά τη διάρκεια του συστατικού που συγκολλά και μπορεί να αποφύγει τη διάβρωση χαλκού

3. Ικανοποίηση των αναγκών PCB σας από το πρωτότυπο στη μαζική παραγωγή

4. Παράδοση εγκαίρως. Υψηλότερος από το ποσοστό -χρόνος-παράδοσης 98%.

5. Καμία ελάχιστη ποσότητα διαταγής. 1 κομμάτι είναι διαθέσιμο.

6. ISO9001, ISO14001, ISO13485, επικυρωμένο UL εργοστάσιο κατασκευής

7. 30000㎡ ικανότητα παραγωγής το μήνα και 8000 τύπους των PCB το μήνα

8. Κατηγορία 3 κατηγορίας 2/ΕΠΙ ΕΠΙ.



Λεπτύντε τον τυπωμένο πίνακα κυκλωμάτων 0.6mm διπλό πλαισιωμένο PCB σε FR-4 με HASL αμόλυβδο 0



1.3 εφαρμογές

Επαναλήπτης WiFi

USB Bluetooth

Τηλεοπτικό σύστημα παρακολούθησης

Συστήματα ελέγχου προσπέλασης

Μεταβλητή μηχανή ταχύτητας

Αναστροφέας 5000 Watt

4G δρομολογητής διαποδιαμορφωτών

Drive μηχανών

Ενισχυτής υψηλής συχνότητας

Τηλεπικοινωνίες



1.4 παράμετρος PCB

ΜΈΓΕΘΟΣ PCB 350 Χ 150mm=10PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ Πλαισιωμένο διπλάσιο PCB
Αριθμός στρωμάτων 2 στρώματα
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ χαλκός - 18um (0.5oz) +PLATE
FR-4 0.5mm
χαλκός - 18um (0.5oz) +PLATE
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 7mil/7.6mil
Ελάχιστες/μέγιστες τρύπες: 0.5/1.0mm
Αριθμός διαφορετικών τρυπών: 5
Αριθμός τρυπών τρυπανιών: 135
Αριθμός αλεσμένων αυλακώσεων: 11
Αριθμός εσωτερικών διακοπών: 0
Έλεγχος σύνθετης αντίστασης Αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό: FR-4, ITEQ ΑΥΤΌΣ-140, TG>135, ER<5>
Τελικό φύλλο αλουμινίου εξωτερικό: 1oz
Τελικό φύλλο αλουμινίου εσωτερικό: 0oz
Τελικό ύψος του PCB: 0.6mm ±0.1
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει HASL, αμόλυβδο, Sn>=2.54µm
Η μάσκα ύλης συγκολλήσεως ισχύει: Κορυφή και κατώτατο σημείο, ελάχιστο 12micon.
Χρώμα μασκών ύλης συγκολλήσεως: Πράσινος, PSR-2000GT600D, Taiyo παρεχόμενο.
Τύπος μασκών ύλης συγκολλήσεως: LPSM
CONTOUR/CUTTING Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου ΚΟΡΥΦΗ
Χρώμα του συστατικού μύθου Λευκό, ijr-4000 MW300, Taiyo παρεχόμενο.
Όνομα ή λογότυπο κατασκευαστών: Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ Καλυμμένος μέσω της τρύπας (PTH), μέσω σκεπασμένου με τέντα.
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059» (0.15mm)
Επένδυση πινάκων: 0,0030» (0.076mm)
Ανοχή τρυπανιών: 0,002» (0.05mm)
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.



Λεπτύντε τον τυπωμένο πίνακα κυκλωμάτων 0.6mm διπλό πλαισιωμένο PCB σε FR-4 με HASL αμόλυβδο 1
