Περιγραφή προϊόντων

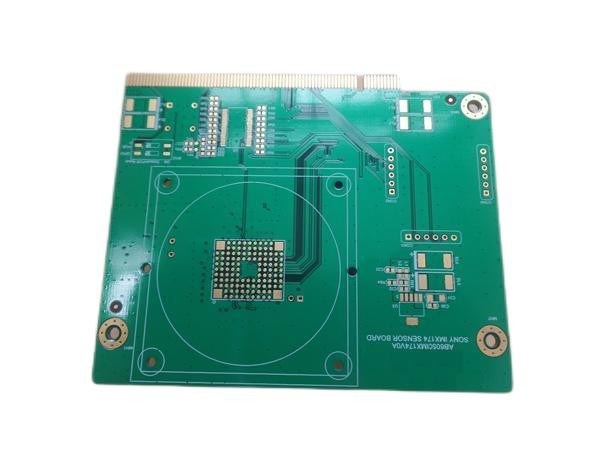

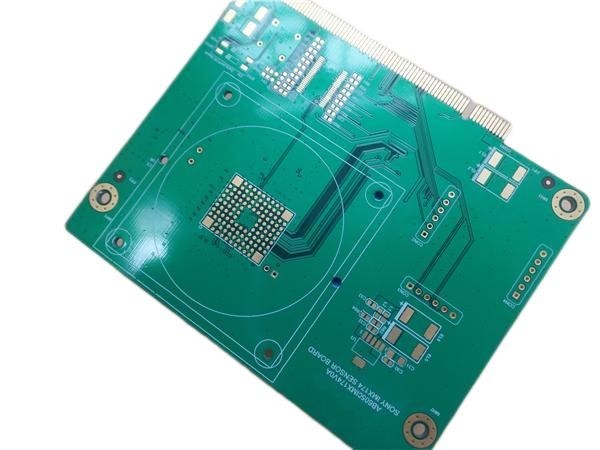

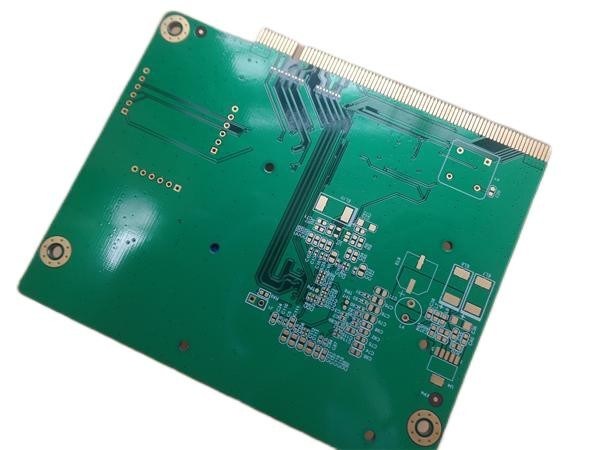

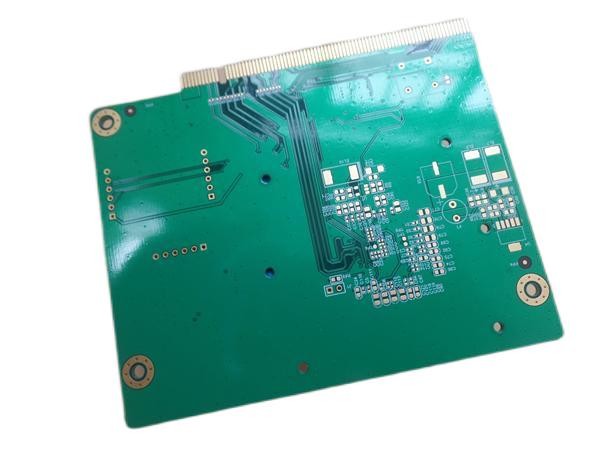

Χρυσόχρυσο PCBΧρυσόχρωμαΠίνακας κυκλώματος συνδετήρα άκρου Επικοινωνία σκληρού χρυσούΔάχτυλαPCB
(Τα κυκλώματα εκτύπωσης είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)
1Γενική περιγραφή
Πρόκειται για ένα είδος 8 στρωμάτων κυκλώματος εκτύπωσης που είναι κατασκευασμένο σε FR-4 υπόστρωμα με Tg 170 ° C για την εφαρμογή της κινητής ευρυζωνικής.6 mm πάχος με λευκή μεταξένινη οθόνη (Taiyo) σε πράσινη μάσκα συγκόλλησης (Taiyo) και χρυσό βύθισης σε στρώματα. 80 ταινίες από χρυσά δάχτυλα είναι στην άκρη για την εισαγωγή της χρήσης. Το βασικό υλικό είναι από την Ταϊβάν ITEQ που παρέχει 1 έως PCB ανά πάνελ.Κάθε 25 σανίδες είναι συσκευασμένες για αποστολή.
1.2 Χαρακτηριστικά και benεταιριάζει
1Το υλικό υψηλής Tg παρουσιάζει εξαιρετική θερμική αξιοπιστία και αντίσταση CAF, παρέχοντας μακροχρόνια αξιοπιστία για βιομηχανικές και αυτοκινητοβιομηχανικές εφαρμογές.
2Τα χρυσά δάχτυλα μειώνουν την αντίσταση στην επαφή.
3. 16000m2 εργαστήριο;
4- Αντιμετωπίζοντας τις ανάγκες PCB από πρωτότυπο μέχρι μαζική παραγωγή.
5- αυστηρή επιθεώρηση και παρακολούθηση του WIP καθώς και εργασιακή εκπαίδευση·
6ΔΕΠ 2 / ΔΕΠ 3.
7. ISO9001, ISO14001, ISO13485, UL πιστοποιημένο εργοστάσιο παραγωγής·
8- Διαφορετικές μεταφορές: FedEx, DHL, TNT, EMS.
9Δεν υπάρχει MOQ, χαμηλό κόστος για πρωτότυπα και μικρές ποσότητες.
1.3 Προδιαγραφές PCB
| Μέγεθος PCB |
150 x 141mm = 1PCS |
| ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ |
Πολυεπίπεδη PCB |
| Αριθμός στρωμάτων |
8 στρώματα |
| Συστατικά επιφανειακής τοποθέτησης |
Ναι. |
| Μέσα από εξαρτήματα τρύπας |
ΟΧΙ |
| ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ |
χάλκινο ------- 18um ((0.5oz) + πλάκα TOP στρώμα |
| Prepreg 7628 ((43%) 0,195 χιλιοστά |
| χάλκινο ------- 35um(1oz) Μέση στρώση 1 |
| FR-4 0,2 mm |
| χάλκινο ------- 35um(1oz) Μέση στρώση 2 |
| Prepreg 7628 ((43%) 0,195 χιλιοστά |
| χάλκινο ------- 35um(1oz) Μέση στρώση 3 |
| FR-4 0,2 mm |
| χάλκινο ------- 35um(1oz) Μέση στρώση 4 |
| Prepreg 7628 ((43%) 0,195 χιλιοστά |
| χάλκινο ------- 35um(1oz) Μέση στρώση 5 |
| FR-4 0,2 mm |
| χάλκινο ------- 35um(1oz) Μέση στρώση 6 |
| Prepreg 7628 ((43%) 0,195 χιλιοστά |
| χάλκινο ------- 18um ((0,5oz) + πλάκα BOT στρώμα |
| ΤΕΧΝΟΓΙΑ |
|
| Ελάχιστο ίχνος και χώρος: |
4 ml/4 ml |
| Ελάχιστες / μέγιστες τρύπες: |
0.35/3.5mm |
| Αριθμός διαφόρων οπών: |
23 |
| Αριθμός τρυπών: |
183 |
| Αριθμός σχισμάτων: |
0 |
| Αριθμός εσωτερικών διαχωρισμάτων: |
0 |
| Έλεγχος αντίστασης |
- Όχι. |
| Αριθμός χρυσού δακτύλου |
39 |
| ΥΛΟΔΟΣ ΠΑΡΟΣ |
|
| Εποξικό γυαλί: |
FR-4, ITEQ IT-180 TG170°C er<5.4 |
| Τελικό εξωτερικό φύλλο: |
1 ουγκιά |
| Τελικό εσωτερικό φύλλο: |
1 ουγκιά |
| Τελικό ύψος PCB: |
10,6 mm ± 0.16 |
| Πλαστική και επικάλυψη |
|
| Τελεία επιφάνειας |
Χρυσός βύθισης σε πλακέτα, χρυσός ηλεκτροπληρωμένος σε συνδέσμους άκρων |
| Η μάσκα συγκόλλησης εφαρμόζεται σε: |
Πάνω και κάτω, 12μm ελάχιστο |
| Χρώμα μάσκας συγκόλλησης: |
Πλαστικό πράσινο, Taiyo PSR-2000GT600D |
| Τύπος μάσκας συγκόλλησης: |
Επενδύσεις |
| ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ |
Διαδρομή |
| ΣΗΜΕΙΩΣΗ |
|
| Πλευρά του θρύλου του συστατικού |
Πάνω και κάτω. |
| Χρώμα του παραρτήματος |
Λευκό, Taiyo IJR-4000 MW300 |
| Ονομασία ή λογότυπο του κατασκευαστή: |
Σημειώνεται στο πίνακα σε έναν μαέστρο και στα πόδια Ελεύθερη περιοχή |
| Δίπλα |
Επικάλυψη με τρύπα (PTH) |
| ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ |
Υπόδειγμα: |
| ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ |
|
| Διάσταση του διαγράμματος: |
0.0059" |
| Επικάλυψη από χαρτόνια: |
0.0029" |
| Ανεπάρκεια τρυπών: |
0.002" |
| Δοκιμή |
100% ηλεκτρική δοκιμή πριν από την αποστολή |
| Τύπος έργου τέχνης που πρέπει να παρασχεθεί |
αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ |
| ΧΟΡΙΟΣ Υπηρεσιών |
Παγκοσμίως, παγκοσμίως. |
1.4Εφαρμογές
Μεταδότης Bluetooth
Διαχωριστικά HDMI
Συστήματα CCTV
Φωτισμοί δρόμου με LED
Αυξητήρας χαμηλού θορύβου
Σύστημα ελέγχου πρόσβασης πόρτας
5G κινητό hotspot
Πολυσύνδεσμος
Ανάπτυξη ενσωματωμένων συστημάτων
Ηλεκτρονικό τηλέφωνο και κινητό τηλέφωνο

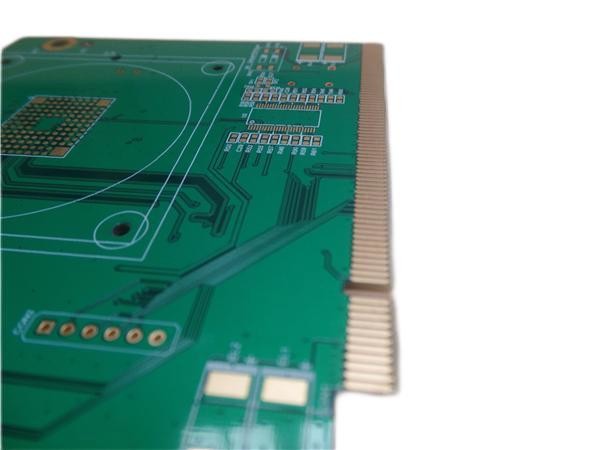

1.5Χρυσό δαχτυλίδι PCB
Σκοπός είναι η εγκατάσταση ηλεκτρικής σύνδεσης με την πλακέτα χωρίς τη χρήση ενός συστήματος δύο τμημάτων συνδέσεων.νικέλιο και χρυσόΗ διαδικασία αυτή εκτελείται ουσιαστικά με τον ίδιο τρόπο μεχάλκινη επικάλυψηΗ επικάλυψη μπορεί να πραγματοποιηθεί είτε χειροκίνητα είτε αυτόματα.που προκαλεί εναλλακτική εναπόθεση χρυσού κατά μήκος της σειράς των δακτύλων επαφήςΤο αποτέλεσμα είναι συχνά μια κατανομή πάχους με τα εξωτερικά δάχτυλα επαφής να έχουν ίσως διπλάσιο χρυσό από τα κεντρικά δάχτυλα επαφής.ΧρυσόπετραΗ μέθοδος προσφέρει μια διακύμανση πάχους χρυσού που μπορεί να ελεγχθεί εντός ± 5% ή και καλύτερα.Αυτό οφείλεται στο γεγονός ότι όλα τα δάχτυλα επαφής θα αντιμετωπιστεί με τον ίδιο ακριβώς τρόπο, όταν η σανίδα κινείται μέσω της κυττάρου της διαδικασίας.
Σύνδεσμοι άκρωνείναι συχνά εφοδιασμένα με μια τρύπα που χρησιμεύει για να καθοδηγεί την πλακέτα σε σχέση με τον δοχείο (τρύπα εντοπισμού) και/ή για να αποτρέψει την εσφαλμένη εισαγωγή της πλακέτας (τρύπα πόλωσης).ο κατασκευαστής PCB προτιμά να καθορίζει τη διαδρομή της τρύπας ταυτόχρονα με την διαμόρφωση της πλακέταςΠροφανώς, αυτό απαιτεί η θέση να είναι ελαφρώς ευρύτερη από το bit του δρομολογητή που χρησιμοποιείται.
Προκειμένου να διευκολυνθεί η εισαγωγή της πλάκας στο δοχείο, η άκρη κατά μήκος του συνδέσμου πρέπει να είναι καλυμμένη.Η διάτρηση έχει επίσης το πλεονέκτημα της μείωσης της γρατσουνιάς των επαφών του δοχείου όταν η σανίδα εισάγεται στο δοχείο.
