Περιγραφή προϊόντων

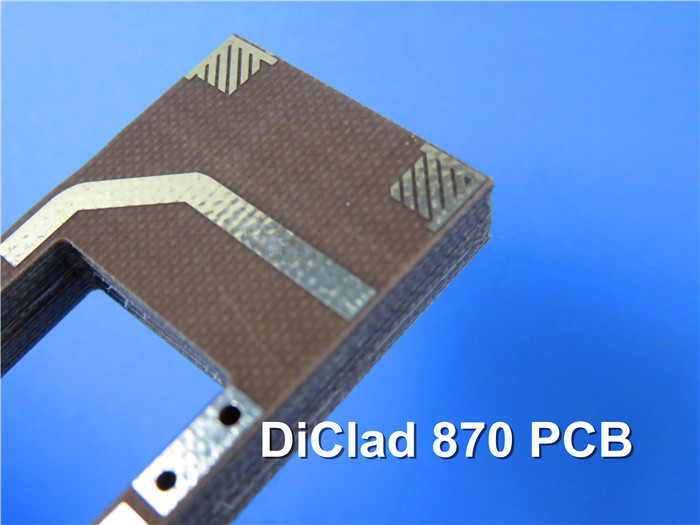

DiClad 870 Πλακέτα τυπωμένου κυκλώματος μικροκυμάτων με HASL Διπλής όψης 31mil 0.8mmΠάχοςχωρίς μάσκα συγκόλλησης, χωρίς μεταξοτυπία
(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι μόνο για αναφορά)
Γενική Περιγραφή
Αυτός είναι ένας τύπος διπλής όψης πλακέτας τυπωμένου κυκλώματος μικροκυμάτων κατασκευασμένης σε υποστρώματα DiClad 870 31mil. Είναι μια απλή πλακέτα τυπωμένου κυκλώματος χωρίς μάσκα συγκόλλησης ή μεταξοτυπία. Η επιφανειακή επεξεργασία των pads προστατεύεται από επιχαλκοποίηση με θερμό αέρα (HASL), τύπου χωρίς μόλυβδο. Έχει μέγεθος πλακέτας 30mm x 80mm, με χαλκό 1oz.
Όλοι οι έλεγχοι ανοιχτού-βραχυκυκλώματος και η αυστηρή τήρηση των προτύπων IPC-Class-II πραγματοποιούνται στις πλακέτες πριν από την αποστολή. Συσκευάζονται σε κενό αέρος με ένα κουτί βάρους 12 κιλών και μια σακούλα που περιέχει 25 πλακέτες για αποστολή.
Παράμετροι Πλακέτας Τυπωμένου Κυκλώματος
| Παράμετρος |
Τιμή |
| Αριθμός Στρώσεων |
1-32 |
| Υλικά Υποστρώματος |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; CLTE, CLTE-XT, CLTE-AT, CLTE-MW; Nelco N4000, N9350, N9240; SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; FR-4 ( High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A κ.λπ.), FR-4 High CTI>600V; Polyimide, PET; Metal Core κ.λπ. |
| Μέγιστο Μέγεθος |
Ιπτάμενος έλεγχος: 900*600mm, Έλεγχος με εξάρτημα 460*380mm, Χωρίς έλεγχο 1100*600mm |
| Ανοχή Περιγράμματος Πλακέτας |
±0.0059" (0.15mm) |
| Πάχος Πλακέτας Τυπωμένου Κυκλώματος |
0.0157" - 0.3937" (0.40mm--10.00mm) |
| Ανοχή Πάχους (T≥0.8mm) |
±8% |
| Ανοχή Πάχους (t<0.8mm) |
±10% |
| Πάχος Μονωτικού Στρώματος |
0.00295" - 0.1969" (0.075mm--5.00mm) |
| Ελάχιστο Ίχνος |
0.003" (0.075mm) |
| Ελάχιστο Διάκενο |
0.003" (0.075mm) |
| Πάχος Εξωτερικού Χαλκού |
35μm--350μm (1oz-10oz) |
| Πάχος Εσωτερικού Χαλκού |
17μm--350μm (0.5oz - 10oz) |
| Οπή Διάτρησης (Μηχανική) |
0.0079" - 0.25" (0.2mm--6.35mm) |
| Οπή Ολοκλήρωσης (Μηχανική) |
0.0039"-0.248" (0.10mm--6.30mm) |
| Ανοχή Διαμέτρου (Μηχανική) |
0.00295" (0.075mm) |
| Εγγραφή (Μηχανική) |
0.00197" (0.05mm) |
| Αναλογία Όψεων |
12:1 |
| Τύπος Μάσκας Συγκόλλησης |
LPI |
| Ελάχιστη Γέφυρα Μάσκας Συγκόλλησης |
0.00315" (0.08mm) |
| Ελάχιστο Διάκενο Μάσκας Συγκόλλησης |
0.00197" (0.05mm) |
| Διάμετρος Οπής Πλήρωσης |
0.0098" - 0.0236" (0.25mm--0.60mm) |
| Ανοχή Ελέγχου Σύνθετης Αντίστασης |
±10% |
| Επιφανειακή Επεξεργασία |
HASL,HASL LF,ENIG,Εμβάπτιση σε Κασσίτερο,Εμβάπτιση σε Ασήμι, OSP, Gold Finger, Επιχρύσωση κ.λπ. |
