ΤΡ PCB υψηλής συχνότητας με επικάλυψη OSP (Organic Soldability Preservative) χωρίς ενίσχυση από ίνες γυαλιού

Τροποποιημένο:	1
τιμή:	USD 2.99-9.99 PER PIECE
τυποποιημένη συσκευασία:	Κενό
Περίοδος παράδοσης:	10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ
μέθοδος πληρωμής:	T/T, Western Union
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise

Πιστοποίηση

Αριθμό μοντέλου

BIC-253-V2.53

Αριθμός στρωμάτων:

Υλικό επιφάνειας:

Πολυμίδιο (PI) 25 μm

Πάχος επιφάνειας Cu:

Μοντέλο:

0.15mm +/-10%

Τελεία επιφανείας:

Χρυσός βύθισης

Χρώμα μάσκας συγκόλλησης:

κίτρινο

Χρώμα του συστατικού μύθου:

Λευκό

Δοκιμή:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD 2.99-9.99 PER PIECE

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ

Όροι πληρωμής:

T/T, Western Union

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

TP PCB υψηλής συχνότητας

Ηλεκτρικό διάλυμα με επικάλυψη χαλκού από σύνθετο υλικό μικροκυμάτων - TP

Εισαγωγή

Το υλικό TP είναι ένα μοναδικό θερμοπλαστικό υλικό υψηλής συχνότητας στη βιομηχανία.Χωρίς ενισχυτικό υαλοπλαστικούΗ διηλεκτρική σταθερά μπορεί να ρυθμιστεί με ακρίβεια ρυθμίζοντας την αναλογία μεταξύ κεραμικής και ρητίνης PPO.και έχει εξαιρετικές διηλεκτρικές επιδόσεις και υψηλή αξιοπιστίαΤο TP αναφέρεται στο υλικό ομαλής επιφάνειας χωρίς επένδυση χαλκού, το TP-1 αναφέρεται στο υλικό με επένδυση χαλκού σε μία πλευρά και το TP-2 αναφέρεται στο υλικό με επένδυση χαλκού και στις δύο πλευρές.

Χαρακτηριστικά

1Η διηλεκτρική σταθερά μπορεί να επιλεγεί αυθαίρετα στο εύρος 3 έως 25 σύμφωνα με τις απαιτήσεις του κυκλώματος και είναι σταθερή.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2Η διηλεκτρική απώλεια είναι μικρή και η απώλεια αυξάνεται καθώς αυξάνεται η συχνότητα, αλλά η αλλαγή δεν είναι σημαντική εντός των 10 GHz.

Η μακροχρόνια θερμοκρασία λειτουργίας κυμαίνεται από -100°C έως +150°C. Έχει εξαιρετική αντοχή σε χαμηλές θερμοκρασίες.και μπορεί να υπάρξουν σημαντικές αλλαγές στην ηλεκτρική απόδοση.
Το λεπτότερο πάχος είναι 0,5 mm και είναι διαθέσιμο σε διάφορα πάχους και μπορεί να προσαρμοστεί.
Είναι ανθεκτικό στις ακτινοβολίες και έχει χαμηλή εκπομπή αερίων.
Ιδανικό υλικό για τον Μπέιντου, για πυραύλους, φυτίλες και μικροσκοπικές κεραίες.
Η προσκόλληση μεταξύ χαλκού φύλλου και διαηλεκτρικού είναι πιο αξιόπιστη από τα κεραμικά υπόστρωμα με επικάλυψη κενού.κούρεμα, χαρακτικής και άλλων μεθόδων, που τα κεραμικά υποστρώματα δεν μπορούν να επιτύχουν.
Είναι βολικό για την επεξεργασία PCB και μπορεί να επεξεργαστεί χρησιμοποιώντας μεθόδους κατάλληλες για θερμοπλαστικά υλικά, με αποτέλεσμα υψηλή απόδοση και μειωμένο κόστος επεξεργασίας σε σύγκριση με τα κεραμικά υποστρώματα.Λόγω των χαρακτηριστικών του υλικούΕάν απαιτείται επεξεργασία πολυεπίπεδων PCB, θα πρέπει να επιλέγονται φύλλα σύνδεσης χαμηλής θερμοκρασίας,και τη σκοπιμότητα θα πρέπει να εξεταστεί πλήρως.

Επισκόπηση

Τεχνική παράμετρος προϊόντος

Προϊόντα και δελτίο δεδομένων

Χαρακτηριστικά του προϊόντος

Προϋποθέσεις δοκιμής

Μονάδα

TP TP-1 TP-2

Διορθωτική σταθερά

Όταν η διηλεκτρική σταθερά είναι ≤ 11, η συνθήκη δοκιμής είναι 10GHz.

Όταν η διηλεκτρική σταθερά είναι > 11, η συνθήκη δοκιμής είναι 5 GHz.

3.0±0.06

40,4±0.09

6.0±0.12

6.15±0.12

9.2±0.18

90,6±0.19

10.2±0.2

11.0±0.022

16.0±0.4

20.0±0.8

22.0±0.88

25.0±1.0

Η διηλεκτρική σταθερά μπορεί να προσαρμοστεί στο εύρος από 3,0 έως 25.

Διορθωτική μέθοδος

Διορθωτική σταθερά3.0Επικεφαλής11.0

Διορθωτική σταθερά11.1Επικεφαλής16.0

±2,5%

Διορθωτική σταθερά16.1Επικεφαλής25.0

Τανγκέντα απώλειας

Απώλεια ΤανγκΕv 3.0 ∙9.5

10GHz

0.0010

Απώλεια ΤανγκΕv 9.6 ∙11.0

10GHz

0.0012

Χάσιμο Tangeν 11.1 ¢16.0

0.0015

Χάσιμο Tangeν 16.1 ¢25.0

0.0020Επικεφαλής0.0025

Δείκτης σταθερής θερμοκρασίας με διηλεκτρικό

Διορθωτική σταθερά3.0Επικεφαλής9.5

-55 oC έως 150 oC

PPM/°C

Δηλεκτρικοί συντελεστέςν 9.6 ¢16.0

-55 oC έως 150 oC

PPM/°C

Ηλεκτρική σταθερότηταt 16.1 ¢25.0

-55 oC έως 150 oC

PPM/°C

Δυνατότητα απολέπισης

1 OZ Κανονική κατάσταση

> 0.6

1 OZ μετά από δοκιμή υγρασίας κλιματισμού

> 0.4

Αντίσταση όγκου

Κανονική κατάσταση σε 500V

MΩ.cm

> 1 × 109

Αντίσταση επιφάνειας

Κανονική κατάσταση σε 500V

> 1 × 107

Συντελεστής θερμικής διαστολής
(XY Z)

Ηλεκτρική σταθερότηταt 3.00 ¢4.40

-55 oC έως 150 oC

PPM/°C

60,60,70

Ηλεκτρική σταθερότηταt 4.60 ¢6.15

-55 oC έως 150 oC

PPM/°C

50,50,60

Ηλεκτρική σταθερότηταt 6.16 ̇11.0

-55 oC έως 150 oC

PPM/°C

40,40,55

Ηλεκτρική σταθερότηταt 11.1 ¢16.0

-55 oC έως 150 oC

PPM/°C

40,40,50

Ηλεκτρική σταθερότηταt 16.1 ¢25.0

-55 oC έως 150 oC

PPM/°C

35,35,40

Απορρόφηση νερού

20±2°C, 24 ώρες

≤0.01

Διαρκής θερμοκρασία λειτουργίας

Δωμάτιο υψηλής και χαμηλής θερμοκρασίας

-100o~150oC

Σύνθεση υλικού

Πολυφαινυλενικό αιθέρα, κεραμικό, σε συνδυασμό με χαλκό.

Τα δεδομένα πυκνότητας και θερμικής αγωγιμότητας για υλικά με διαφορετικές διηλεκτρικές σταθερές είναι τα ακόλουθα:

Χαρακτηριστικά του προϊόντος

Μονάδα

Η διηλεκτρική σταθερά

Σφιχτότητα

g/cm3

Θερμική αγωγιμότητα

W/(M.K)

Η ικανότητά μας για PCB (Σειρά TP)

Δυνατότητα PCB (σειρά TP)
Υλικό PCB:	Αιθέρα πολυφαινυλενίου, κεραμικό
Ονομασία (σειρά ΤΠ)	Ονομασία	DK	DF
	TP300	3.0±0.06	0.0010
	TP440	40,4±0.09	0.0010
	TP600	6.0±0.12	0.0010
	TP615	6.15±0.12	0.0010
	TP920	9.2±0.18	0.0010
	TP960	90,6±0.2	0.0011
	TP1020	10.2±0.2	0.0011
	TP1100	11.0±0.22	0.0011
	TP1600	16.0±0.32	0.0015
	TP2000	20.0±0.4	0.0020
	TP2200	22.0±0.44	0.0022
	TP2500	25.0±0.5	0.0025
Αριθμός στρωμάτων:	Μονόπλευρο, διπλόπλευρο PCB
Βάρος χαλκού:	1 oz (35μm), 2 oz (70μm)
Δάψος διηλεκτρικού (διηλεκτρικό πάχος ή συνολικό πάχος)	0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 7.0mm, 8.0mm, 10.0mm, 12.0mm
Μέγεθος PCB:	≤ 150 mm × 220 mm
Μάσκα συγκόλλησης:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας:	Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσό, ENEPIG κλπ.

Ένα TP PCB και εφαρμογές

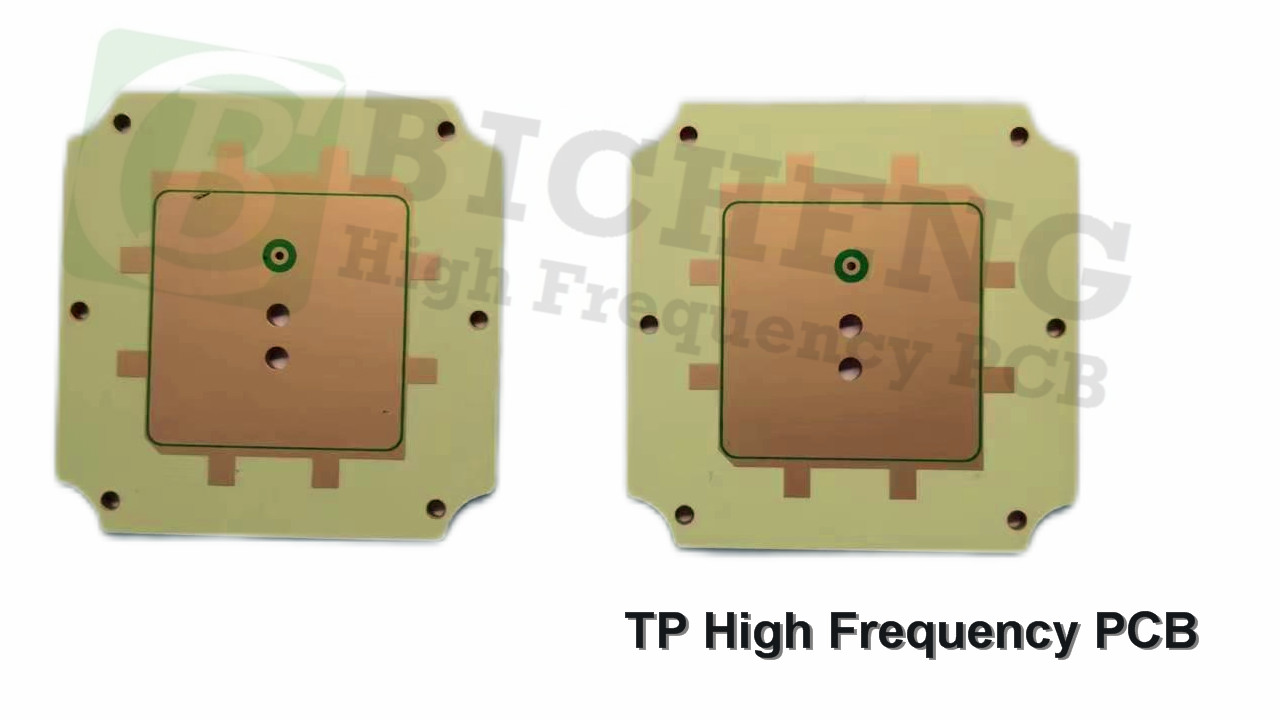

Στην οθόνη, μπορείτε να δείτε ένα 1.5mm TP υψηλής συχνότητας PCB με OSP (Οργανικό Συντηρητικό Συναρμολόγησης) επίστρωση.συστήματα πυραύλων, φυτές, και μικροσκοπικές κεραίες.

Τελευταία προσοχή

Το υλικό δεν είναι κατάλληλο για δοκιμές θερμικών σοκ σε θερμοκρασία 260 °C και δεν μπορεί να συγκολλήσει με κύμα.Γενικά δεν συνιστάται η συγκόλληση με επανεξέτασηΕάν πραγματοποιείται συγκόλληση με επανεξέταση, η υψηλότερη θερμοκρασία που πρέπει να καθοριστεί δεν πρέπει να υπερβαίνει τους 200 °C και πρέπει να λαμβάνονται πλήρως υπόψη η σκοπιμότητα και η σταθερότητα.

Γιατί να επιλέξετε εμάς;

1) Επικεντρωθείτε στις βασικές ικανότητές σας: Γνωρίζουμε από κοντά ότι υπάρχει έντονος ανταγωνισμός για τους πελάτες μας στην αγορά.πωλήσεις και μάρκετινγκ με βάση την επαγγελματική μας απόδοση και εξειδικευμένες υπηρεσίες που υπερβαίνουν τις προσδοκίες σας.

2) Τεχνολογία αιχμής: είναι λογικό ένας μικρός και μεσαίος πελάτης να επιθυμεί την τελευταία τεχνολογία εξοπλισμού και κατασκευής για τα PCB του.

Με το Bicheng PCB, αποκτάτε πρόσβαση για να φτάσετε στις προσδοκίες σας με τις 3 εργοστασιακές βάσεις μας με πάνω από 26.000 τετραγωνικά μέτρα.

4) Εξοικονόμηση του κόστους παραγωγής: Το κόστος παραγωγής είναι ένα από τα βασικά σημεία της ανταγωνιστικότητας των πελατών μας.Bicheng PCB έχουν προσπαθήσει να μειώσει το κόστος παραγωγής του από εξοπλισμό εισάγουνΟι πελάτες μας είναι ικανοποιημένοι με την εξοικονόμηση κόστους, αλλά χωρίς απώλεια ποιότητας.

5) Αποφύγετε τα προβλήματα: Είναι ενοχλητικό όταν σας ενοχλεί πρόβλημα ποιότητας.Δεν θα πάθεις πονοκέφαλο με πρωτότυπα BichengΤο ποσοστό των καταγγελιών των πελατών μας είναι μικρότερο από 1% και θα επιλυθεί ικανοποιητικά.

6) Εξοικονόμηση χρόνου: Η αγορά απαιτεί τα προϊόντα να ενημερώνονται γρήγορα.

ταχεία ανταλλαγή ή προγραμματισμένες παραδόσεις.

7) Εξαιρετική ομάδα: Η Bicheng είναι αξιόπιστος συνεργάτης με πάθος, πειθαρχία, ευθύνη και ειλικρίνεια.Μην αλλάζετε προμηθευτή.Αν η αλλαγή είναι απαραίτητη, η Bicheng είναι η σωστή για σένα.
