F4BTME PCB υψηλής συχνότητας με αντίστροφο επεξεργασία χαλκού (RTF)

Τροποποιημένο:	1
τιμή:	USD 2.99-9.99 PER PIECE
τυποποιημένη συσκευασία:	Κενό
Περίοδος παράδοσης:	10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ
μέθοδος πληρωμής:	T/T, Western Union
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise

Πιστοποίηση

Αριθμό μοντέλου

BIC-263-V2.63

Αριθμός στρωμάτων:

Υλικό επιφάνειας:

Πολυμίδιο (PI) 25 μm

Πάχος επιφάνειας Cu:

Μοντέλο:

0.20 mm +/-10%

Τελεία επιφανείας:

Χρυσός βύθισης

Χρώμα μάσκας συγκόλλησης:

κίτρινο

Χρώμα του συστατικού μύθου:

Λευκό

Δοκιμή:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD 2.99-9.99 PER PIECE

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ

Όροι πληρωμής:

T/T, Western Union

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

F4BTMΕΥψηλής συχνότητας PCB

Εισαγωγή

Οι λαμινάντες αυτής της σειράς κατασκευάζονται με επιστημονική διαμόρφωση υαλοειδούς υφάσματος, νανοκεραμική γέμιση και ρητίνη πολυτετραφθοροαιθυλενίου, ακολουθούμενη από αυστηρές διαδικασίες πίεσης.Η σειρά βασίζεται στο διηλεκτρικό στρώμα F4BM, με την προσθήκη κεραμικών υψηλής διηλεκτρικής και χαμηλής απώλειας σε επίπεδο νανο, με αποτέλεσμα υψηλότερη διηλεκτρική σταθερά, βελτιωμένη αντοχή στη θερμότητα, χαμηλότερο συντελεστή θερμικής διαστολής,υψηλότερη αντοχή μονόληψης, και καλύτερη θερμική αγωγιμότητα, διατηρώντας ταυτόχρονα χαρακτηριστικά χαμηλών απωλειών.

Το F4BTM και το F4BTME έχουν το ίδιο διηλεκτρικό στρώμα, αλλά χρησιμοποιούν διαφορετικά φύλλα χαλκού: το F4BTM συνδυάζεται με φύλλο χαλκού ED, κατάλληλο για εφαρμογές χωρίς απαιτήσεις PIM,ενώ το F4BTME συνδυάζεται με χαλκό με αντιστροφή επεξεργασία (RTF), προσφέροντας εξαιρετικές επιδόσεις PIM, ακριβέστερο έλεγχο γραμμής και μικρότερη απώλεια αγωγού.

Χαρακτηριστικά και οφέλη

- DK εύρος από 2,98 έως 3,5 είναι διαθέσιμος

- Η προσθήκη κεραμικής βελτιώνει την απόδοση.

- Το F4BTME παρουσιάζει εξαιρετικές επιδόσεις PIM,

- Διατίθεται σε διάφορα πάχους και μεγέθη, προσφέρει εξοικονόμηση κόστους

- Εμποριοποίηση, μεγάλης κλίμακας παραγωγή και υψηλή οικονομική απόδοση.

- Ιδιότητες αντοχής σε ακτινοβολία και χαμηλής εκπομπής αερίων

Πρότυπα και φύλλο δεδομένων

Τεχνικές παραμέτρους προϊόντος				Προϊόντα και δελτίο δεδομένων
Χαρακτηριστικά του προϊόντος		Προϋποθέσεις δοκιμής	Μονάδα	F4BTME298	F4BTME300	F4BTME320	F4BTME350
Διορθωτική μέθοδος		10GHz	/	2.98	3.0	3.2	3.5
Διορθωτική μέθοδος		/	/	±0.06	±0.06	±0.06	±0.07
Τανγκέντα απώλειας (τυπική)		10GHz	/	0.0018	0.0018	0.0020	0.0025
Τανγκέντα απώλειας (τυπική)		20GHz	/	0.0023	0.0023	0.0026	0.0035
Δείκτης σταθερής θερμοκρασίας με διηλεκτρικό		-55 oC έως 150 oC	PPM/°C	- 78	- 75	- 75	- 60
Δυνατότητα απολέπισης		1 OZ F4BTM	Α/χμ	>1.6	>1.6	>1.6	>1.6
Δυνατότητα απολέπισης		1 OZ F4BTME	Α/χμ	>1.4	>1.4	>1.4	>1.4
Αντίσταση όγκου		Τυπική κατάσταση	MΩ.cm	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7
Αντίσταση επιφάνειας		Τυπική κατάσταση	MΩ	≥ 1 × 10 ^ 6	≥ 1 × 10 ^ 6	≥ 1 × 10 ^ 6	≥ 1 × 10 ^ 6
Ηλεκτρική ισχύς (κατεύθυνση Z)		5KW,500V/s	KV/mm	>26	> 30	> 32	> 32
Δυναμική τάση διακοπής		5KW,500V/s	KV	> 34	> 35	> 40	> 40
Συντελεστής θερμικής διαστολής	Κατεύθυνση XY	-55 oC έως 288 oC	ppm/oC	15,16	15,16	13,15	10,12
Συντελεστής θερμικής διαστολής	Κατεύθυνση Z	-55 oC έως 288 oC	ppm/oC	78	72	58	51
Θερμική πίεση		260°C, 10s,3 φορές		Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση
Απορρόφηση νερού		20±2°C, 24 ώρες	%	≤0.05	≤0.05	≤0.05	≤0.05
Σφιχτότητα		Θερμοκρασία δωματίου	g/cm3	2.25	2.25	2.20	2.20
Διαρκής θερμοκρασία λειτουργίας		Δωμάτιο υψηλής και χαμηλής θερμοκρασίας	°C	-55+260	-55+260	-55+260	-55+260
Θερμική αγωγιμότητα		Κατεύθυνση Z	W/(M.K)	0.42	0.42	0.50	0.54
PIM		Εφαρμόζεται μόνο στο F4BTME	dBc	≤-160	≤-160	≤-160	≤-160
Πυροδοσία		/	UL-94	V-0	V-0	V-0	V-0
Σύνθεση υλικού		/	/	PTFE, υαλοπλαστικό ύφασμα, νανοκεραμικά F4BTM συνδυασμένο με φύλλο χαλκού ED, F4BTME συνδυασμένο με φύλλο χαλκού με αντίστροφη επεξεργασία (RTF).

Η ικανότητά μας για PCB (F4BTME)

Δυνατότητα PCB (F4BTME)
Υλικό PCB:	PTFE / ύφασμα από γυάλινες ίνες / νανοκεραμικό γεμιστήρα
Ονομασία (F4BTME)	F4BTM	DK (10GHz)	DF (10 GHz)
	F4BTME298	2.98±0.06	0.0018
	F4BTME300	3.0±0.06	0.0018
	F4BTME320	3.2±0.06	0.0020
	F4BTME350	3.5±0.07	0.0025
Αριθμός στρωμάτων:	Μονόπλευρο, διπλόπλευρο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Δάψος του διηλεκτρικού (ή συνολικό πάχος)	0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Μέγεθος PCB:	≤ 400 mm × 500 mm
Μάσκα συγκόλλησης:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας:	Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσό, ENEPIG κλπ.

ΠΡΟΕΔΡΟΣ. - (ΕΝ) Κύριε Πρόεδρε, θα ήθελα να σας ευχαριστήσω.

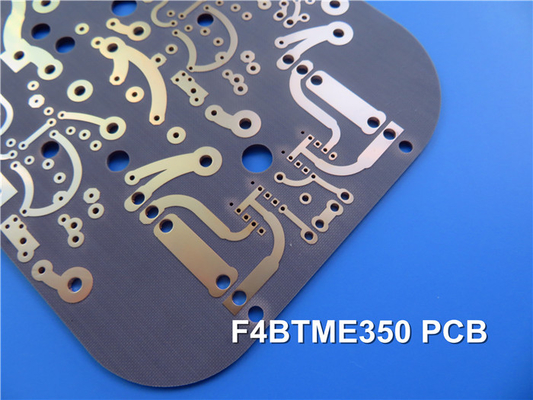

Στην οθόνη, μπορείτε να δείτε ένα DK 3.5 F4BTME PCB με πάχος υποστρώματος 1.524mm. Έχει καταδύσεις χρυσού επιφάνειας και 3oz ίχνη χαλκού.

Η σειρά PCB F4BTME χρησιμοποιείται σε ένα ευρύ φάσμα εφαρμογών, όπως κεραίες, κινητό Internet, δίκτυα αισθητήρων, ραντάρ, ραντάρ χιλιοστών κυμάτων, αεροδιαστημική, δορυφορική πλοήγηση, Beidou, πυραυλικές συσκευές,Ενίσχυση ισχύος και ραδιοσυχνότητα.

插入PCB εικόνα

Τελικό(υπόστατα της σειράς F4BTME με βάση το αλουμίνιο/υπόστατα με βάση το χαλκό)

Η σειρά F4BTME κυλίνδρων μπορεί να παράγει υλικά με βάση το αλουμίνιο ή το χαλκό, όπου μια πλευρά του διηλεκτρικού στρώματος καλύπτεται με χαλκό,και η άλλη πλευρά του διηλεκτρικού στρώματος καλύπτεται είτε με υλικό με βάση το αλουμίνιο είτε με βάση το χαλκόΗ διάταξη αυτή εξυπηρετεί τον σκοπό της θωράκισης ή της διάχυσης της θερμότητας.

Για παραδείγματα, το F4BTME350-CU αντιπροσωπεύει σειρά F4BTME350 με υπόστρωμα με βάση το χαλκό.

Γιατί να επιλέξετε εμάς;

1) Επικεντρωθείτε στις βασικές ικανότητές σας: Γνωρίζουμε από κοντά ότι υπάρχει έντονος ανταγωνισμός για τους πελάτες μας στην αγορά.πωλήσεις και μάρκετινγκ με βάση την επαγγελματική μας απόδοση και εξειδικευμένες υπηρεσίες που υπερβαίνουν τις προσδοκίες σας.

2) Τεχνολογία αιχμής: είναι λογικό ένας μικρός και μεσαίος πελάτης να επιθυμεί την τελευταία τεχνολογία εξοπλισμού και κατασκευής για τα PCB του.

Με το Bicheng PCB, αποκτάτε πρόσβαση για να φτάσετε στις προσδοκίες σας με τις 3 εργοστασιακές βάσεις μας με πάνω από 26.000 τετραγωνικά μέτρα.

4) Εξοικονόμηση του κόστους παραγωγής: Το κόστος παραγωγής είναι ένα από τα βασικά σημεία της ανταγωνιστικότητας των πελατών μας.Bicheng PCB έχουν προσπαθήσει να μειώσει το κόστος παραγωγής του από εξοπλισμό εισάγουνΟι πελάτες μας είναι ικανοποιημένοι με την εξοικονόμηση κόστους, αλλά χωρίς απώλεια ποιότητας.

5) Αποφύγετε τα προβλήματα: Είναι ενοχλητικό όταν σας ενοχλεί πρόβλημα ποιότητας.Δεν θα πάθεις πονοκέφαλο με πρωτότυπα BichengΤο ποσοστό των καταγγελιών των πελατών μας είναι μικρότερο από 1% και θα επιλυθεί ικανοποιητικά.

6) Εξοικονόμηση χρόνου: Η αγορά απαιτεί τα προϊόντα να ενημερώνονται γρήγορα.

ταχεία ανταλλαγή ή προγραμματισμένες παραδόσεις.

7) Εξαιρετική ομάδα: Η Bicheng είναι αξιόπιστος συνεργάτης με πάθος, πειθαρχία, ευθύνη και ειλικρίνεια.Μην αλλάζετε προμηθευτή.Αν η αλλαγή είναι απαραίτητη, η Bicheng είναι η σωστή για σένα.
