F4BTMS PCB υψηλής συχνότητας με θαμμένο χαλκό φύλλο αντίστασης 50Ω

Τροποποιημένο:	1
τιμή:	USD20~30
τυποποιημένη συσκευασία:	Κενό
Περίοδος παράδοσης:	4-5 εργάσιμες ημέρες
μέθοδος πληρωμής:	T/T, Paypal
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-0610-V6.10

Υλικό επιφάνειας:

Πολυαμίδιο 50 μm ITEQ 60°C

Μοντέλο:

0.25mm

Πάχος επιφάνειας Cu:

35 μm

Χρώμα Coverlay:

Κίτρινο

Χρώμα Μεταξοτυπίας:

Λευκό

Τελεία επιφάνειας:

Χρυσός βύθισης

Λειτουργία:

100% επιτυχής ηλεκτρική δοκιμή

Ποσότητα παραγγελίας min:

Τιμή:

USD20~30

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

4-5 εργάσιμες ημέρες

Όροι πληρωμής:

T/T, Paypal

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

F4BTMS PCB υψηλής συχνότητας

Εισαγωγή

Η σειρά F4BTMS είναι μια αναβαθμισμένη έκδοση της σειράς F4BTM.Το υλικό ενσωματώνει τώρα μια μεγάλη ποσότητα κεραμικών και χρησιμοποιεί υπερ- λεπτή και υπερ- λεπτή ενίσχυση υφασμάτων από ίνες γυαλιούΟι βελτιώσεις αυτές έχουν βελτιώσει σημαντικά τις επιδόσεις του υλικού, με αποτέλεσμα ένα ευρύτερο φάσμα διηλεκτρικών σταθερών.ικανή να αντικαταστήσει παρόμοια προϊόντα από άλλες χώρες.

Με την ενσωμάτωση μικρής ποσότητας πολύ λεπτών και πολύ λεπτών υαλοπλαστικών υφασμάτων, σε συνδυασμό με ένα σημαντικό και ομοιόμορφο μείγμα ειδικών νανοκεραμικών και ρητίνης πολυτετραφθοροαιθυλενίου,η επίδραση της υαλοπλαστικής κατά την διάδοση των ηλεκτρομαγνητικών κυμάτων ελαχιστοποιείταιΤο υλικό παρουσιάζει μειωμένη ανισοτροπία στις κατευθύνσεις X/Y/Z, επιτρέποντας υψηλότερη χρήση συχνότητας, αυξημένη ηλεκτρική αντοχή,και βελτιωμένη θερμική αγωγιμότηταΤο υλικό διαθέτει επίσης εξαιρετικό χαμηλό συντελεστή θερμικής διαστολής και σταθερά διηλεκτρικά χαρακτηριστικά θερμοκρασίας.

Η σειρά F4BTMS είναι τυποποιημένη με χαλκό RTF χαμηλής τραχύτητας, το οποίο όχι μόνο μειώνει την απώλεια των αγωγών, αλλά παρέχει επίσης εξαιρετική αντοχή στην απολέπιση.Μπορεί να συνδυαστεί με επιλογές με βάση το χαλκό ή το αλουμίνιο.

Το F4BTMS294 μπορεί να συνδυαστεί με ταφικό χαλκό 50Ω αντίστασης για να δημιουργηθεί υποστρώμα ταινίας αντίστασης.

Οι πλακέτες κυκλωμάτων μπορούν να επεξεργαστούν χρησιμοποιώντας τυποποιημένες τεχνικές κατασκευής πλακέτων PTFE, επωφελούμενοι από τις εξαιρετικές μηχανικές και φυσικές ιδιότητες του υλικού.Είναι κατάλληλα για πολυεπίπεδαΕπιπλέον, παρουσιάζουν εξαιρετική επεξεργασιμότητα σε πυκνή τρύπα και λεπτή γραμμική δρομολόγηση.

Χαρακτηριστικά του προϊόντος

- Ελάχιστη διαμετρική σταθερή ανοχή και εξαιρετική συνέπεια από παρτίδα σε παρτίδα.

- Εξαιρετικά χαμηλή διαλεκτρική απώλεια.

- Σταθερή διηλεκτρική σταθερά και χαμηλή απώλεια σε συχνότητες έως 40 GHz, ικανοποιώντας τις απαιτήσεις των εφαρμογών ευαισθησίας σε φάση.

- Εξαιρετικός συντελεστής θερμοκρασίας της διηλεκτρικής σταθεράς και της διηλεκτρικής απώλειας, διατηρώντας τη σταθερότητα συχνότητας και φάσης μεταξύ -55°C και 150°C.

- Εξαιρετική αντοχή στις ακτινοβολίες, διατηρώντας σταθερές διηλεκτρικές και φυσικές ιδιότητες ακόμη και μετά την έκθεση σε ακτινοβολία.

- Χαμηλή απόδοση εξάτμισης, που πληροί τις απαιτήσεις εξάτμισης υπό κενό για αεροδιαστημικές εφαρμογές.

- Ελάχιστοι συντελεστές θερμικής διαστολής στις κατευθύνσεις X/Y/Z, εξασφαλίζοντας σταθερότητα διαστάσεων και αξιόπιστες συνδέσεις χαλκού με τρύπες.

- Βελτιωμένη θερμική αγωγιμότητα, κατάλληλη για εφαρμογές υψηλής ισχύος.

- Εξαιρετική σταθερότητα.

- Χαμηλή απορρόφηση νερού.

Πρότυπα και φύλλο δεδομένων

Τεχνικές παραμέτρους προϊόντος			Προϊόντα και δελτίο δεδομένων
Χαρακτηριστικά του προϊόντος	Προϋποθέσεις δοκιμής	Μονάδα	F4BTMS220	F4BTMS233	F4BTMS255	F4BTMS265	F4BTMS294	F4BTMS300	F4BTMS350	F4BTMS430	F4BTMS450	F4BTMS615	F4BTMS1000
Διορθωτική μέθοδος	10GHz	/	2.2	2.33	2.55	2.65	2.94	3.00	3.50	4.30	4.50	6.15	10.20
Διορθωτική μέθοδος	/	/	±0.02	±0.03	±0.04	±0.04	±0.04	±0.04	±0.05	±0.09	±0.09	±0.12	±0.2
Διορθωτικό σύστημα	10GHz	/	2.2	2.33	2.55	2.65	2.94	3.0	3.50	4.3	4.5	6.15	10.2
Τανγκέντα απώλειας (τυπική)	10GHz	/	0.0009	0.0010	0.0012	0.0012	0.0012	0.0013	0.0016	0.0015	0.0015	0.0020	0.0020
	20GHz	/	0.0010	0.0011	0.0013	0.0014	0.0014	0.0015	0.0019	0.0019	0.0019	0.0023	0.0023
	40GHz	/	0.0013	0.0015	0.0016	0.0018	0.0018	0.0019	0.0024	0.0024	0.0024	/	/
Δείκτης σταθερής θερμοκρασίας με διηλεκτρικό	-55 oC έως 150 oC	PPM/°C	-130	-122	- 92	- 88	-20	-20	- 39	- 60	-58	-96	-320
Δυνατότητα απολέπισης	1 OZ RTF χαλκό	Α/χμ	> 2.4	> 2.4	>1.8	>1.8	>1.2	>1.2	>1.2	>1.2	>1.2	>1.2	>1.2
Αντίσταση όγκου	Τυπική κατάσταση	MΩ.cm	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8
Αντίσταση επιφάνειας	Τυπική κατάσταση	MΩ	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8
Ηλεκτρική ισχύς (κατεύθυνση Z)	5KW,500V/s	KV/mm	>26	> 30	> 32	> 34	> 40	> 40	> 42	> 44	> 45	> 48	> 23
Δυναμική τάση διακοπής	5KW,500V/s	KV	> 35	> 38	> 40	> 42	> 48	> 52	> 55	> 52	> 54	> 55	> 42
Συντελεστής θερμικής διαστολής (κατεύθυνση X, Y)	-55 oC έως 288 oC	ppm/oC	40, 50	35, 40	15, 20	15, 20	10, 12	10, 11	10, 12	13, 12	12, 12	10, 12	16, 18
Συντελεστής θερμικής διαστολής (κατεύθυνση Z)	-55 oC έως 288 oC	ppm/oC	290	220	80	72	22	22	20	47	45	40	32
Θερμική πίεση	260°C, 10s,3 φορές	/	Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση
Απορρόφηση νερού	20±2°C, 24 ώρες	%	0.02	0.02	0.025	0.025	0.02	0.025	0.03	0.08	0.08	0.1	0.03
Σφιχτότητα	Θερμοκρασία δωματίου	g/cm3	2.18	2.22	2.26	2.26	2.25	2.28	2.3	2.51	2.53	2.75	3.2
Διαρκής θερμοκρασία λειτουργίας	Δωμάτιο υψηλής και χαμηλής θερμοκρασίας	°C	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260	-55+260
Θερμική αγωγιμότητα	Κατεύθυνση Z	W/(M.K)	0.26	0.28	0.31	0.36	0.58	0.58	0.6	0.63	0.64	0.67	0.81
Πυροδοσία	/	UL-94	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0
Σύνθεση υλικού	/	/	ΠΤΦΕ, Υπερ- λεπτή και Υπερ- λεπτή (κουαρτζική) γυάλινη ίνα.		PTFE, υπεραπλής και υπεραπλής γυάλινης ινών, κεραμική.

Η ικανότητά μας για PCB (F4BTMS)

Δυνατότητα PCB (F4BTMS)
Υλικό PCB:	ΠΤΦΕ,Υπερ λεπτή και υπεραπλή γυάλινη ίνα, κεραμική.
Ορισμός (F4BTMS)	F4BTMS	DK (10GHz)	DF (10 GHz)
	F4BTMS220	2.2±0.02	0.0009
	F4BTMS233	2.33±0.03	0.0010
	F4BTMS255	2.55±0.04	0.0012
	F4BTMS265	2.65±0.04	0.0012
	F4BTMS294	2.94±0.04	0.0012
	F4BTMS300	3.0±0.04	0.0013
	F4BTMS350	3.5±0.05	0.0016
	F4BTMS430	4.3±0.09	0.0015
	F4BTMS450	4.5±0.09	0.0015
	F4BTMS615	6.15±0.12	0.0020
	F4BTMS1000	10.2±0.2	0.0020
Αριθμός στρωμάτων:	Μονόπλευρο, διπλόπλευρο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Δυνατότητα διαμετρήσεως	0.09mm (3.5mil), 0.127mm (5mil), 0.254mm ((10mil),0.508mm(20mil), 0.635mm(25mil), 0.762mm(30mil), 0.787mm(31mil), 1.016mm(40mil), 1.27mm(50mil), 1.5mm(59mil), 1.524mm(60mil), 1.575mm(62mil), 2.03mm(80mil), 2.54mm(100mil), 3.175mm(125mil), 4.6 χιλιοστών (~ 160 χιλιοστών), 5,08mm ((200mil), 6,35mm ((250mil)
Μέγεθος PCB:	≤ 400 mm × 500 mm
Μάσκα συγκόλλησης:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας:	Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσό, ENEPIG κλπ.

Πίνακες PCB F4BTMS και τυπικές εφαρμογές:

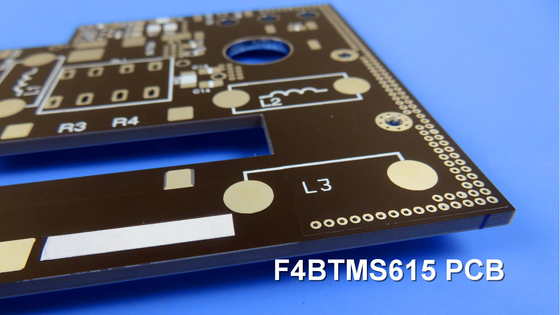

Στην οθόνη παρουσιάζεται ένα PCB υψηλής συχνότητας F4BTMS, που χρησιμοποιεί ένα υπόστρωμα 3,2 mm με επίστρωση HASL στα pads.

Εργαλεία αεροδιαστημικού και αεροπορικού εξοπλισμού, διαστημικές εγκαταστάσεις και εγκαταστάσεις καμπίνας.
Εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων.
Συστήματα ραντάρ, ιδιαίτερα σε στρατιωτικές εφαρμογές.
Δίκτυα τροφοδοσίας για τη διανομή σήματος.
Φάση-ευαίσθητες κεραίες και φάσεις κεραίες συστοιχίας.
Τηλεπικοινωνίες μέσω δορυφόρου και πολλά άλλα.

F4BTMS PCB υψηλής συχνότητας με θαμμένο χαλκό φύλλο αντίστασης 50Ω 0

Τελικό (Πίνακες της σειράς F4BTMS με βάση το αλουμίνιο/με βάση το χαλκό)

Η σειρά αυτή κυματοειδών μπορεί να παράγει υλικά με βάση το αλουμίνιο ή το χαλκό, όπου μια πλευρά του διηλεκτρικού στρώματος καλύπτεται με χαλκό φύλλο,και η άλλη πλευρά καλύπτεται με στρώμα με βάση το αλουμίνιο ή το χαλκόΑυτή η διαμόρφωση χρησιμεύει ως θωράκιση ή διάχυση θερμότητας.

Οι αριθμοί μοντέλων είναι F4BTMS***-AL ή F4BTMS***-CU.

Το F4BTMS220-AL αντιπροσωπεύει το F4BTMS220 με υπόστρωμα με βάση το αλουμίνιο.

Το F4BTMS294-CU αντιπροσωπεύει το F4BTMS294 με υπόστρωμα με βάση τον χαλκό.

F4BTMS PCB υψηλής συχνότητας με θαμμένο χαλκό φύλλο αντίστασης 50Ω 1

F4BTMS PCB υψηλής συχνότητας με θαμμένο χαλκό φύλλο αντίστασης 50Ω 2
