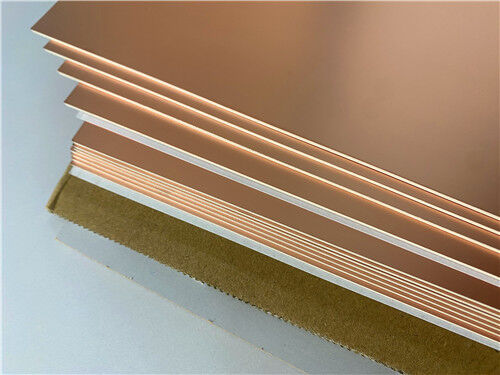

Taconic TLX-8 Υψηλής Έντασης Ενισχυμένο με Υαλοΐνες Υπόστρωμα Μικροκυμάτων και Προσαρμοσμένο δίπλευρο επικαλυμμένο χαλκό 50mil πάχους PCB με ENIG

Περιγραφή προϊόντων

Όταν ένα υπόστρωμα πρέπει να αντέξει τους κραδασμούς μιας εκτόξευσης στο διάστημα, τις ακραίες θερμοκρασίες μιας μονάδας κινητήρα ή το διαβρωτικό περιβάλλον μιας κεραίας πολεμικού πλοίου, η μηχανική ενίσχυση δεν είναι προαιρετική—είναι απαραίτητη.Taconic TLX-8 είναι ένα σύνθετο υλικό από υαλοΐνες PTFE σχεδιασμένο ακριβώς για αυτές τις συνθήκες, συνδυάζοντας αξιόπιστη απόδοση RF με τη διαστατική και μηχανική σταθερότητα που παρέχει η ενίσχυση από υφαντές υαλοΐνες.

Το TLX-8 είναι ένα υλικό για κεραίες υψηλού όγκου, προσφέροντας αξιοπιστία σε ένα ευρύ φάσμα εφαρμογών RF. Η ευελιξία του προέρχεται από μια ευρεία επιλογή διαθέσιμων πάχους και επικαλύψεων χαλκού, καθιστώντας το κατάλληλο για σχέδια μικροκυμάτων χαμηλής στρώσης. Η ενίσχυση από υφαντές υαλοΐνες παρέχει μηχανική αντοχή όπου ένα υπόστρωμα αντιμετωπίζει σοβαρά περιβάλλοντα, ενώ το διηλεκτρικό υλικό με βάση το PTFE εξασφαλίζει χαμηλές απώλειες και σταθερή ηλεκτρική απόδοση. Με μακρά ιστορία στο διάστημα, το TLX-8 χρησιμοποιείται όπου απαιτείται ενίσχυση από υφαντές υαλοΐνες.

Σημείωση: Το TLX-8 παρουσιάζει περίπου ±2% διακύμανση στο Dk από -55°C έως +125°C. Για εφαρμογές που απαιτούν μεγαλύτερη σταθερότητα θερμοκρασίας, θα πρέπει να εξεταστεί το Taconic TSMDS3.

Εφαρμογές

Το TLX-8 είναι ένας ακρογωνιαίος λίθος στον κόσμο των υποστρωμάτων RF/μικροκυμάτων, με τυπικές εφαρμογές που περιλαμβάνουν:

1. Συστήματα Ραντάρ – Επίγεια, αερομεταφερόμενα και θαλάσσια ραντάρ εμπρόσθιας βαθμίδας
2. Κινητές Επικοινωνίες – Κεραίες σταθμών βάσης και μονάδες εμπρόσθιας βαθμίδας RF
3. Εξοπλισμός Δοκιμών Μικροκυμάτων – Σταθερές, επαναλήψιμες διατάξεις δοκιμών και πρότυπα βαθμονόμησης
4. Συσκευές Μετάδοσης Μικροκυμάτων – Κυματοδηγοί, μεταβάσεις και δίκτυα τροφοδοσίας
5. Συνδέτες, Διαχωριστές, Συνδυαστές και Ενισχυτές – Παθητικά και ενεργά εξαρτήματα RF
6. Κεραίες – Συμπεριλαμβανομένων κεραίων πολεμικών πλοίων, υποστρωμάτων υψομέτρου και διατάξεων για το διάστημα

Η αντίσταση του υλικού στην ερπυσμό το καθιστά ιδιαίτερα κατάλληλο για PCB που βιδώνονται σε περιβλήματα που αντιμετωπίζουν υψηλά επίπεδα δονήσεων κατά την εκτόξευση στο διάστημα. Η αντίσταση στην ακτινοβολία και η χαμηλή εκπομπή αερίων (αναφέρεται στον ιστότοπο της NASA για υλικά χαμηλής εκπομπής αερίων) υποστηρίζουν περαιτέρω τις εφαρμογές στο διάστημα.

Προσαρμοσμένη Κατασκευή PCB σε TLX-8

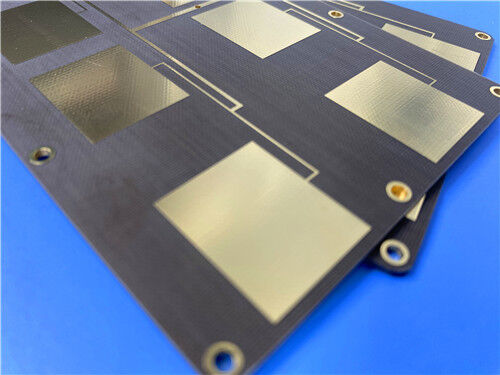

Ως εξειδικευμένος κατασκευαστής τυπωμένων κυκλωμάτων υψηλής συχνότητας, προσφέρουμε ολοκληρωμένες υπηρεσίες κατασκευής χρησιμοποιώντας Taconic TLX-8 και άλλα προηγμένα υλικά. Η ακόλουθη προδιαγραφή περιγράφει μια αντιπροσωπευτική υλοποίηση άκαμπτου PCB 2 στρώσεων:

Λεπτομέρειες Κατασκευής PCB:

Εξαιρετική Απόδοση PIM:

Το TLX-8 προσφέρει εξαιρετικές τιμές PIM σε PCB, μετρημένες κάτω από -160 dBc χρησιμοποιώντας ένα κατασκευασμένο κουπόνι PCB με 20 watt ανά κανάλι στα 800 και 1800 MHz. Αυτό το καθιστά κατάλληλο για ευαίσθητες διαδρομές λήψης σε κεραίες σταθμών βάσης και ραντάρ.

Χαμηλή και Σταθερή Διηλεκτρική Σταθερά:
Με Dk 2.55 ± 0.04 στα 10 GHz, το TLX-8 παρέχει αυστηρά ελεγχόμενη αντίσταση και επαναλήψιμη απόδοση κυκλώματος. Το υλικό παρουσιάζει περίπου ±2% διακύμανση στο Dk από -55°C έως +125°C, επαρκές για τις περισσότερες εφαρμογές κεραιών και φίλτρων.

Χαμηλός Συντελεστής Διάχυσης:
Ένας συντελεστής διάχυσης 0.0018 στα 10 GHz ελαχιστοποιεί την εξασθένηση σήματος σε γραμμές μετάδοσης, υποστηρίζοντας αποδοτικά δίκτυα τροφοδοσίας κεραιών και παθητικά εξαρτήματα χαμηλών απωλειών.

Εξαιρετικές Μηχανικές και Θερμικές Ιδιότητες:
Η ενίσχυση από υφαντές υαλοΐνες παρέχει μηχανική αντοχή και αντίσταση στην ερπυσμό, καθιστώντας το TLX-8 κατάλληλο για βιδωτές συναρμολογήσεις που υπόκεινται σε δονήσεις. Ένα CTE 21 ppm/°C στον άξονα Χ και 23 ppm/°C στον άξονα Υ (λογικά ταιριαστό με τον χαλκό) υποστηρίζει την αξιοπιστία των επιμεταλλωμένων οπών, ενώ το υψηλό Td (535°C σε απώλεια βάρους 2%) παρέχει ένα ευρύ παράθυρο επεξεργασίας.

Χαμηλή Απορρόφηση Υγρασίας:
Στο 0.02%, το TLX-8 απορροφά πολύ λίγη υγρασία, διατηρώντας σταθερές ηλεκτρικές ιδιότητες σε υγρά περιβάλλοντα—ένα απαραίτητο χαρακτηριστικό για εξωτερικές και θαλάσσιες εφαρμογές κεραιών.

Διαστατική Σταθερότητα:
Η διαστατική σταθερότητα 0.06/0.08 mm/M (MD/CD μετά ψήσιμο) και 0.09/0.10 mm/M (MD/CD μετά θερμική καταπόνηση) υποστηρίζει αυστηρές ανοχές εγγραφής και επαναλήψιμες αποδόσεις παραγωγής.

Ιστορικό στο Διάστημα και Αντοχή στο Περιβάλλον:
Το TLX-8 έχει μακρά ιστορία στο διάστημα, με ιδιότητες αντίστασης στην ακτινοβολία και χαμηλής εκπομπής αερίων κατάλληλες για εφαρμογές δορυφόρων και οχημάτων εκτόξευσης. Αντέχει επίσης στα ακραία περιβάλλοντα που συναντώνται στη θάλασσα για κεραίες πολεμικών πλοίων και στα ευρέα εύρη θερμοκρασιών που βιώνουν τα υποστρώματα υψομέτρου κατά την πτήση.

Ποιότητα και Διαθεσιμότητα

Όλες οι πλακέτες κατασκευάζονται σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2, διασφαλίζοντας ισχυρή αξιοπιστία για εμπορικές, βιομηχανικές και αμυντικές εφαρμογές. Πραγματοποιείται 100% ηλεκτρικός έλεγχος πριν από την αποστολή για να εγγυηθεί τη λειτουργική ακεραιότητα.

Η παραγωγική μας ικανότητα εκτείνεται σε παγκόσμια διαθεσιμότητα, με ευέλικτη υποστήριξη αποστολών και logistics τόσο για πρωτότυπες όσο και για όγκους παραγωγής. Προσφέρουμε γρήγορη παράδοση και ανταγωνιστικές τιμές, διατηρώντας παράλληλα αυστηρό έλεγχο της διαδικασίας.

Για ερωτήσεις σχετικά με προσαρμοσμένα stack-ups, μεγέθη πάνελ, εναλλακτικά πάχη, επικαλύψεις χαλκού ή άλλες διαμορφώσεις, παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεων μηχανικών μας—είμαστε έτοιμοι να υποστηρίξουμε τις απαιτήσεις σας για πλακέτες κυκλωμάτων υψηλής συχνότητας.
