AGC Multi Material High-Volume TLX-6 DK 2.65 Υποστρώματος μικροκυμάτων ενισχυμένο με υαλοΐνες & Προσαρμοσμένη λύση PCB 2 στρώσεων 3.5mil

Περιγραφή προϊόντων

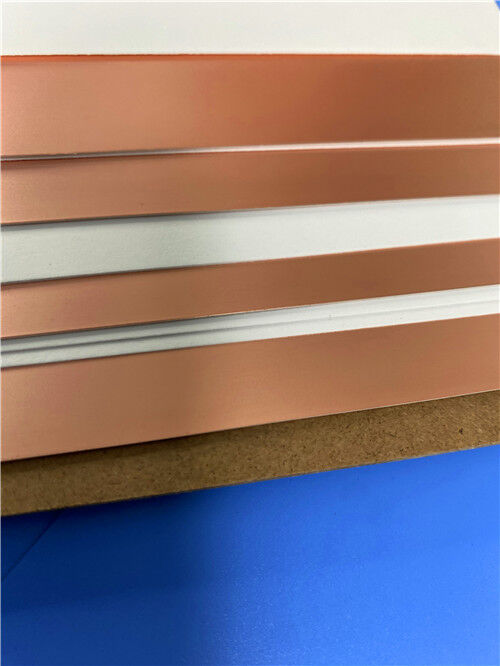

1. Εισαγωγή στο Υλικό Κεραιών Υψηλού Όγκου TLX-6



Το TLX-6 είναι ένα πολυστρωματικό υλικό από PTFE και υαλοΐνες της AGC Multi Material, σχεδιασμένο ως υλικό κεραιών υψηλού όγκου που προσφέρει αποδεδειγμένη αξιοπιστία σε ένα ευρύ φάσμα εφαρμογών RF. Ως μέρος της οικογένειας προϊόντων TLX, το TLX-6 προσφέρει διηλεκτρική σταθερά (Dk) 2.65 ± 0.04 και είναι διαθέσιμο σε μεγάλη ποικιλία πάχους και επιλογών επένδυσης χαλκού, καθιστώντας το ένα ευέλικτο εργαλείο για σχεδιασμούς μικροκυμάτων χαμηλής στρώσης.



Αυτό που ξεχωρίζει το TLX-6 είναι η ενίσχυση από υφαντές υαλοΐνες, η οποία παρέχει εξαιρετική μηχανική αντοχή και διαστατική σταθερότητα σε δύσκολα περιβάλλοντα. Αυτό καθιστά το TLX-6 το υλικό επιλογής για εφαρμογές όπου τα υποστρώματα πρέπει να αντέχουν σε ακραίες συνθήκες:



Δονήσεις Εκτόξευσης Διαστημικών Σκαφών: Αντοχή σε ερπυσμό για PWB που βιδώνονται σε περιβλήματα που υφίστανται υψηλά επίπεδα δονήσεων.



Έκθεση σε Υψηλές Θερμοκρασίες: Αντέχει σε αυξημένες θερμοκρασίες σε μονάδες κινητήρων.



Αντοχή στην Ακτινοβολία: Αποδεδειγμένο ιστορικό στο διάστημα με χαμηλές ιδιότητες εκπομπής αερίων (βλ. δεδομένα εκπομπής αερίων NASA).



Ακραία Θαλάσσια Περιβάλλοντα: Αντέχει σε σκληρές συνθήκες σε κεραίες πολεμικών πλοίων.



Ευρείες Θερμοκρασιακές Περιοχές: Σταθερή απόδοση για υποστρώματα υψομέτρου κατά τη διάρκεια της πτήσης.



Με διαθεσιμότητα Dk στην περιοχή 2.45 – 2.65 σε όλη τη γραμμή προϊόντων TLX, το TLX-6 επιτρέπει την κατασκευή συνδετήρων, διαχωριστών, συνδυαστών, ενισχυτών, κεραιών και άλλων παθητικών εξαρτημάτων RF.



2. Βασικές Τεχνικές Προδιαγραφές (TLX-6)

Ιδιότητα	Μέθοδος Δοκιμής	Τιμή TLX-6
Διηλεκτρική Σταθερά (Dk) @ 10 GHz	IPC-650 2.5.5.3	2.65 ± 0.04
Συντελεστής Διάχυσης (Df) @ 1.9 GHz	IPC-650 2.5.5.5.1	0.0016
Συντελεστής Διάχυσης (Df) @ 10 GHz	IPC-650 2.5.5.5.1	0.0022
Μεταβολή Dk (-55°C έως +125°C)	—	~ ± 2%





Ιδιότητες Εκπομπής Αερίων (Δοκιμασμένο από NASA)

Ιδιότητα	Μέθοδος Δοκιμής	Μονάδες	Τιμή TLX-6
TML (Συνολική Απώλεια Μάζας)	ASTM E 595	%	0.09
CVCM (Συλλεγόμενο Συμπυκνώσιμο Πτητικό Υλικό)	ASTM E 595	%	<0.01
WVR (Επαναπρόσληψη Υδρατμών)	ASTM E 595	%	0.06





Όπως αναφέρεται από τη NASA. Το TLX έχει μακρύ ιστορικό στο διάστημα και χρησιμοποιείται όπου απαιτείται ενίσχυση από υφαντές υαλοΐνες.



3. Οφέλη & Πλεονεκτήματα

Το TLX-6 προσφέρει έναν συναρπαστικό συνδυασμό ηλεκτρικών, μηχανικών και επεξεργαστικών πλεονεκτημάτων:



Εξαιρετική Απόδοση PIM: Μετρημένο σε χαμηλότερο από -160 dBc (δοκιμασμένο με 20W ανά κανάλι @ 800 και 1800 MHz), εξασφαλίζοντας καθαρή μετάδοση σήματος σε απαιτητικά συστήματα RF.



Χαμηλή & Σταθερή Dk: Σφιχτά ελεγχόμενη διηλεκτρική σταθερά (2.65 ± 0.04) με ελάχιστη μεταβολή σε όλη τη θερμοκρασία, εξασφαλίζοντας σταθερή απόδοση κυκλώματος.



Χαμηλός Συντελεστής Διάχυσης: Χαμηλές απώλειες τόσο στα 1.9 GHz (0.0016) όσο και στα 10 GHz (0.0022), υποστηρίζοντας σχεδιασμούς υψηλής απόδοσης.



Διαστατικά Σταθερό: Η ενίσχυση από υαλοΐνες παρέχει εξαιρετική μηχανική σταθερότητα και αντοχή σε ερπυσμό και ψυχρή ροή.



Χαμηλή Απορρόφηση Υγρασίας: Ελαχιστοποιεί τις μεταβολές των διηλεκτρικών ιδιοτήτων σε υγρά περιβάλλοντα.



Βαθμολογία UL 94 V-0: Πληροί αυστηρές απαιτήσεις πυραντοχής.



Βελτιστοποιημένη Πρόσφυση Χαλκού: Η επεξεργασία επιφάνειας εξασφαλίζει ισχυρή συγκόλληση χαλκού για αξιόπιστη κατασκευή PCB.



Ευέλικτη Επεξεργασία: Υποστηρίζει τυπικές διαδικασίες κατασκευής PCB κατάλληλες για σχεδιασμούς μικροκυμάτων χαμηλής στρώσης.

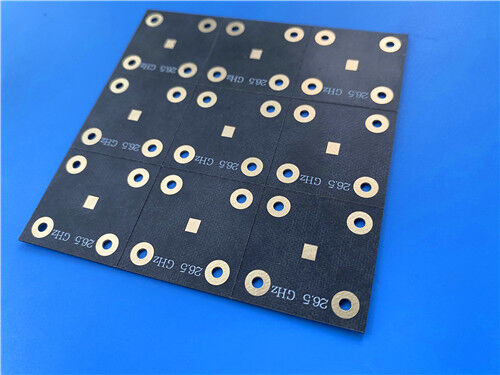

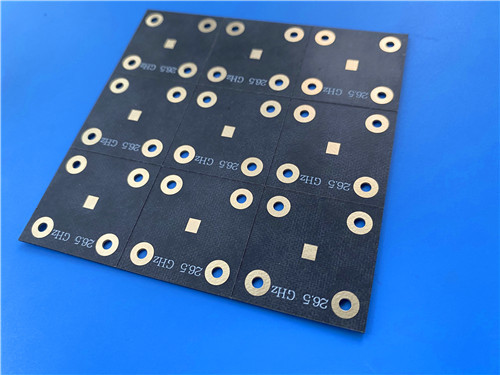

4. Προσαρμοσμένη Λύση PCB 2 Στρώσεων σε TLX-6

Αξιοποιώντας τις εξαιρετικές ιδιότητες του TLX-6, προσφέρουμε την ακόλουθη λύση PCB άκαμπτης 2 στρώσεων με ακρίβεια μηχανικής. Αυτός ο εξαιρετικά λεπτός σχεδιασμός είναι ιδανικός για εφαρμογές RF και μικροκυμάτων υψηλής αξιοπιστίας με περιορισμένο χώρο.





Λεπτομέρειες Κατασκευής PCB

Παράμετρος	Προδιαγραφή
Βασικό Υλικό	AGC TLX-6
Αριθμός Στρώσεων	2
Τελικό Μέγεθος Πίνακα	105 mm × 98 mm (±0.15 mm)
Τελικό Πάχος Πίνακα	0.2 mm
Ελάχιστο Ίχνος / Διάκενο	5 / 7 mils
Ελάχιστο Μέγεθος Οπής	0.3 mm (μόνο διαμπερείς οπές; χωρίς τυφλές βίδες)
Βάρος Χαλκού Εξωτερικής Στρώσης	1 oz (35 μm)
Πάχος Επιμετάλλωσης Βιδών	20 μm
Επιφανειακή Επεξεργασία	Εμβάπτιση Χρυσού (ENIG)
Μεταξοτυπία Επάνω	Λευκό
Μεταξοτυπία Κάτω	Κανένα
Συγκολλητική Μάσκα Επάνω	Κανένα
Συγκολλητική Μάσκα Κάτω	Κανένα
Ηλεκτρικός Έλεγχος	100% πριν από την αποστολή
Αποδεκτό Πρότυπο Ποιότητας	IPC-Class-2
Μορφή Σχεδίου	Gerber RS-274-X
Παγκόσμια Διαθεσιμότητα	Παγκόσμια αποστολή





Σημαντικά Σημεία Σχεδιασμού & Κατασκευής



Εξαιρετικά Λεπτό Προφίλ: Με πάχος μόλις 0.2 mm και πυρήνα 3.5 mil (0.089 mm), αυτό το PCB προσφέρει μια εξαιρετικά χαμηλού προφίλ, ελαφριά λύση ιδανική για συμπαγείς συστοιχίες κεραιών, συνδετήρες και φορητές συσκευές RF.



Δυνατότητα Λεπτών Χαρακτηριστικών: Υποστηρίζει ίχνη/διάκενα 5/7 mil και μικρο-βίδες 0.3 mm, επιτρέποντας πυκνές διατάξεις κυκλωμάτων RF με εξαιρετική ακεραιότητα σήματος.



Στρώματα Χαλκού Χαμηλών Απωλειών: Χαλκός 1 oz (35 μm) και στις δύο πλευρές παρέχει υψηλή αγωγιμότητα, ενώ η βελτιστοποιημένη επεξεργασία επιφάνειας εξασφαλίζει ισχυρή πρόσφυση και αξιόπιστη χάραξη.



Αξιόπιστες Συνδέσεις: Η επιφανειακή επεξεργασία με Εμβάπτιση Χρυσού παρέχει μια επίπεδη, ανθεκτική στην οξείδωση και εξαιρετικά συγκολλήσιμη επιφάνεια, εξασφαλίζοντας στιβαρή προσάρτηση εξαρτημάτων και μακροπρόθεσμη αξιοπιστία.



Εξαιρετική Αξιοπιστία PTH: Με επιμετάλλωση βιδών 20 μm και τη χαμηλή απορρόφηση υγρασίας και τη διαστατική σταθερότητα του υλικού, το PCB προσφέρει εξαιρετική ακεραιότητα επιμεταλλωμένων οπών.



Αυστηρός Έλεγχος Ποιότητας: Κάθε πλακέτα υποβάλλεται σε 100% ηλεκτρικό έλεγχο και κατασκευάζεται σύμφωνα με τα πρότυπα IPC-Class-2, εγγυώμενη σταθερή ποιότητα.





5. Τυπικές Εφαρμογές

Το TLX-6 χρησιμοποιείται εκτενώς σε ένα ευρύ φάσμα εφαρμογών RF και μικροκυμάτων, όπως:



Συστήματα Ραντάρ: Επίγειες, αερομεταφερόμενες και ναυτικές μονάδες ραντάρ.



Επικοινωνίες Κινητής Τηλεφωνίας: Κεραίες σταθμών βάσης, φίλτρα και συνδυαστές.



Εξοπλισμός Δοκιμών Μικροκυμάτων: Διάταξη βαθμονόμησης και συσκευές μέτρησης.



Συσκευές Μετάδοσης Μικροκυμάτων: Συνδετήρες, διαχωριστές και διαχωριστές ισχύος.



Παθητικά Εξαρτήματα: Ενισχυτές, μίκτες και φίλτρα.



Συστήματα Κεραιών: Κεραίες patch, συστοιχίες κεραιών και κεραίες GPS/GNSS.



Διάστημα & Άμυνα: Συστήματα δορυφορικών επικοινωνιών, κεραίες πολεμικών πλοίων και υποστρώματα υψομέτρου.





6. Συμπέρασμα

Ως εξειδικευμένος προμηθευτής προσαρμοσμένων πλακετών κυκλωμάτων υψηλής συχνότητας, συνδυάζουμε την αποδεδειγμένη απόδοση του AGC TLX-6 – ενός πολυστρωματικού υλικού από PTFE ενισχυμένο με υαλοΐνες με μακρύ ιστορικό στο διάστημα – με τις δυνατότητες κατασκευής ακριβείας μας για να προσφέρουμε λύσεις PCB παγκόσμιας κλάσης. Η εξαιρετικά λεπτή προσφορά μας 2 στρώσεων αξιοποιεί πλήρως τις σταθερές διηλεκτρικές ιδιότητες, τις χαμηλές απώλειες, την εξαιρετική απόδοση PIM και τη μηχανική αντοχή του TLX-6, διασφαλίζοντας ότι οι σχεδιασμοί σας RF και μικροκυμάτων επιτυγχάνουν τα υψηλότερα επίπεδα απόδοσης και αξιοπιστίας.



Είτε αναπτύσσετε κεραίες για κινητές επικοινωνίες, συστήματα ραντάρ, δορυφορικά ωφέλιμα φορτία ή ηλεκτρονικά άμυνας, η ομάδα μηχανικών μας είναι έτοιμη να υποστηρίξει το έργο σας. Για τεχνικές συμβουλές, δείγματα ή παραγγελίες όγκου, επικοινωνήστε μαζί μας σήμερα. Ανυπομονούμε να είμαστε ο αξιόπιστος συνεργάτης σας στην καινοτομία υψηλής συχνότητας.
