F4BM265 PTFE laminate & Multilayer PCB ️ 4-layer, 4.14mm, ENIG, IPC Class 3 για εφαρμογές ραδιοσυχνοτήτων ραντάρ και δορυφόρου

Περιγραφή προϊόντων

F4BM265 PTFE laminate & Custom πολυεπίπεδο PCB ️ Πλήρης οδηγός

Γρήγορη Απάντηση

Τι είναι το F4BM265;

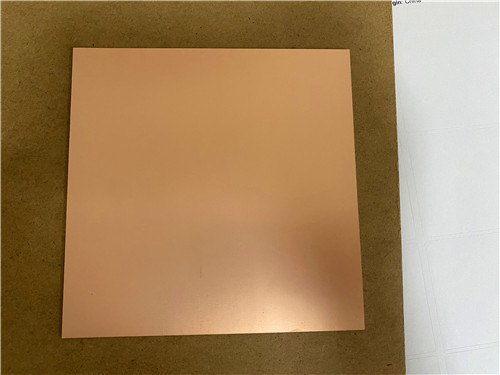

Πρόκειται για υαλοπλαστικό υφάσματος από γυαλί υψηλών επιδόσεων από PTFE (πολυτετραφθοροαιθυλένιο) με επικάλυψη χαλκού με διηλεκτρική σταθερά (Dk) 2,65 και εξαιρετικά χαμηλό συντελεστή διάσπασης (Df) 0,0013 @ 10 GHz.Κατασκευασμένο από το εργοστάσιο μονωτικών υλικών Taizhou Wangling, χρησιμεύει ως οικονομικά αποδοτικό υποκατάστατο των εισαγόμενων υποστρωμάτων PTFE σε εφαρμογές ραδιοσυχνοτήτων/μικροκυμάτων.

Τι PCB μπορείς να φτιάξεις μ' αυτό;

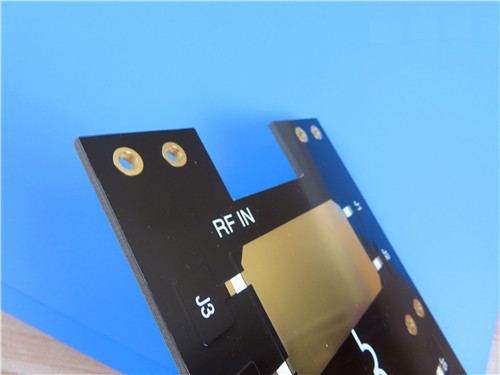

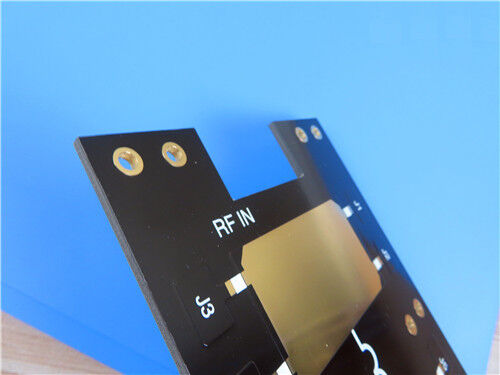

Προσφέρουμε μια ολοκληρωμένη λύση PCB πολυεπίπεδου 4 στρωμάτων βασισμένη στο F4BM265, με συνολικό πάχος 4,14 mm, 35 μm φτιαγμένο χαλκό, επιφάνεια ENIG, μπλε μάσκα συγκόλλησης, τυφλά vias, έλεγχο αντίστασης,και αξιοπιστία IPC κλάσης 3 ̇ ιδανικό για ραντάρ φάσης, δορυφορικές επικοινωνίες και συστήματα ραδιοφωνίας υψηλής ισχύος.

Βασικά συμπεράσματα

1Γενική εικόνα υλικού

Το F4BM265 είναι μέρος της ευρύτερης σειράς F4BM από πλαστικές ύλες υαλοπλαστικής υαλοπλαστικής υαλοπλαστικής υαλοπλαστικής υαλοπλαστικής υαλοπλαστικής υαλοπλαστικής υαλοπλαστικής.και ταινία PTFE υπό αυστηρή διαδικασία φόρμας συμπίεσηςΣε σύγκριση με την κανονική σειρά F4B, η σειρά F4BM προσφέρει:

Ευρύτερο εύρος DK (2.17 ~ 3.0, προσαρμόσιμη)

Μικρότερη διαηλεκτρική απώλεια σε μικροκυματικές συχνότητες

Μεγαλύτερη αντοχή μονόληψης

Βελτιωμένη σταθερότητα διαστάσεων μέσω ακριβούς ελέγχου της αναλογίας PTFE προς γυαλί

Ανώτερη σταθερότητα θερμοκρασίας (TCDk: -100 ppm/°C)

2. F4BM vs F4BME Ποιο χαλκό φύλλο χρειάζεστε;

Συμπέρασμα: Επιλέξτε το F4BM για οικονομικά αποδοτικά σχεδιασμούς RF γενικής χρήσης. Επιλέξτε το F4BME όταν η απόδοση PIM, η ακρίβεια χαρακτικής και η ελάχιστη απώλεια αγωγού είναι κρίσιμες.

3. F4BM265 Τεχνικό δελτίο δεδομένων

4Διαθέσιμες διαμορφώσεις

Επιλογές χαλκού

Μέγεθος πίνακα

5Εφαρμογή πεδία.

- Εργαλεία αεροδιαστημικού εξοπλισμού, διαστημικού εξοπλισμού και εξοπλισμού καμπίνας

- Μικροκύματα, ραδιοσυχνότητα.

- Ράδαρ, στρατιωτικό ραντάρ.

- Δίκτυα τροφοδοσίας

- Αντενές ευαισθησίας φάσης, αντενές φάσης

- Τηλεπικοινωνίες δορυφόρου, και πολλά άλλα.

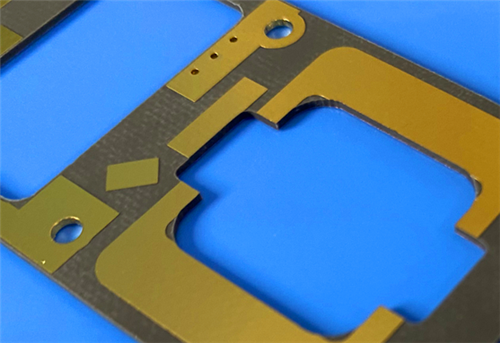

6. Προσαρμοσμένο πολυεπίπεδο PCB ️ Πλήρης προδιαγραφή

Με βάση το F4BM265, προσφέρουμε μια πλήρη λύση PCB 4 στρωμάτων με τις ακόλουθες προδιαγραφές:

Διαμόρφωση συσσωρευτών

Προδιαγραφές του πίνακα

Γενικές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ F4BM και F4BME;

Α: Και τα δύο χρησιμοποιούν το ίδιο διηλεκτρικό PTFE / γυαλί, αλλά διαφέρουν στο χαλκό φύλλο.Παρέχοντας ανώτερη απόδοση PIM (≤ -159 dBc)Επιλέξτε F4BME για σταθμούς βάσης, δορυφόρους ή οποιοδήποτε σύστημα χαμηλής ευαισθησίας σε PIM.

Ε2: Μπορώ να προσαρμόσω την διηλεκτρική σταθερά του υλικού F4BM;

Η σειρά F4BM υποστηρίζει τιμές DK από 2,17 έως 3.0Οι υψηλότερες τιμές DK επιτυγχάνονται με την αύξηση της αναλογίας του υαλοϋφαντουργικού υφάσματος, η οποία βελτιώνει επίσης τη σταθερότητα των διαστάσεων και μειώνει το CTE, αν και το Df μπορεί να αυξηθεί ελαφρώς.

Ε3: Τι σημαίνει "συνολικό πάχος" έναντι "διαλεκτρικού πάχους" κατά την παραγγελία;

Α: Κατά την παραγγελία, πρέπει να προσδιορίσετε αν η απαίτηση πάχους σας είναι:

Δάχος διηλεκτρικός ∆άχος μόνο του στρώματος PTFE/γυαλί (εκτός από χαλκό)

Συνολικό πάχος ∆ πάχος συμπεριλαμβανομένων και των δύο στρωμάτων χαλκού

Για παράδειγμα, μια πλάκα συνολικού πάχους 0,508 mm με 1 ουγκιά χαλκού και στις δύο πλευρές θα είχε διηλεκτρικό πάχος περίπου 0,438 mm.

Ε: Μπορεί το F4BM265 να υποστηρίξει τυφλούς και θαμμένους διαδρόμους;

Α: Ναι. Το F4BM265 είναι συμβατό με διεργασίες ελεγχόμενου βάθους και διαδοχικής επικάλυψης, καθιστώντας το κατάλληλο για τυφλά και θαμμένα μέσω σχεδίων.Το δικό μας παραδείγμα 4 στρωμάτων PCB περιλαμβάνει τυφλά vias για την ικανότητα HDI.

Ε5: Ποιο είναι το μέγιστο μέγεθος του διαθέσιμου πάνελ για το F4BM265;

Α: Τα μέγιστα μεγέθη των τυπικών πάνελ είναι 1000 × 1200 mm. Μπορούν να συζητηθούν μεγαλύτερα μεγέθη.το μέγιστο μέγεθος περιορίζεται στα 500 × 610 mm λόγω κατασκευαστικών περιορισμών.

Ε6: Είναι το F4BM265 κατάλληλο για εφαρμογές υψηλής ισχύος RF;

Α: Ασφαλώς. Με θερμική αγωγιμότητα 0,36 W/(m·K) προς την κατεύθυνση Z, εύρος θερμοκρασίας λειτουργίας από -55°C έως +260°C και εξαιρετικά χαμηλή διαλεκτρική απώλεια,Το F4BM265 υπερέχει σε εφαρμογές υψηλής ισχύος RFΓια ακόμη καλύτερη θερμική διαχείριση, εξετάστε τις μεταλλικές παραλλαγές (F4BM265-AL ή F4BM265-CU).

Ε: Είναι το F4BM265 συμβατό με το RoHS και απαλλαγμένο από αλογένια;

Α: Το υλικό είναι συμβατό με το RoHS και πληροί τις απαιτήσεις απαλλαγής από αλογόντα.

Ε8: Ποιος είναι ο τυπικός χρόνος παράδοσης για τα προσαρμοσμένα PCB F4BM265;

Α: Οι χρόνοι παράδοσης ποικίλλουν ανάλογα με την πολυπλοκότητα και την ποσότητα.Παρακαλούμε επικοινωνήστε μαζί μας για συγκεκριμένα χρονοδιαγράμματα έργου.

Ε9: Μπορείτε να παρέχετε PCB με έλεγχο αντίστασης στο F4BM265;

Α: Ναι. Προσφέρουμε πλήρη υποστήριξη σχεδιασμού και κατασκευής ελέγχου αντίστασης. Το σταθερό Dk των 2,65 ± 0,05 εξασφαλίζει σταθερή αντίσταση σε όλο το πλαίσιο,και μπορούμε να σας προσφέρουμε κουπόνια δοκιμής αντίστασης με την παραγγελία σας.

Ε10: Προσφέρετε υπηρεσίες συναρμολόγησης για αυτά τα PCB;

Α: Ναι, παρέχουμε υπηρεσίες συναρμολόγησης PCB turnkey. Παρακαλούμε ρωτήστε την ομάδα πωλήσεων για επιλογές συναρμολόγησης, προμήθεια εξαρτημάτων και υπηρεσίες δοκιμών.

Έτοιμοι να ξεκινήσετε;

Είτε χρειάζεστε F4BM265 ακατέργαστο λαμινάτο, μια μεταλλική υποστήριξη, ή ένα πλήρως κατασκευασμένο πολυεπίπεδο PCB με τυφλούς διαδρόμους και έλεγχο αντίστασης, είμαστε εδώ για να βοηθήσουμε.

Επικοινωνήστε μαζί μας σήμερα για:

Δοκιμαστική και δοκιμή υλικού

Βοήθεια στο σχεδιασμό προσαρμοσμένης στοιβάδας

Κωτολόγηση PCB και αναθεώρηση DFM

Τεχνική υποστήριξη για την ειδική σας εφαρμογή
