Τόπος καταγωγής: | Κίνα |
Μάρκα: | Bicheng Technologies Limited |
Πιστοποίηση: | UL |
Αριθμό μοντέλου: | BIC-474-V6.2 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | USD9.99~99.99 |
Συσκευασία λεπτομέρειες: | Κενό |
Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, Paypal |
Δυνατότητα προσφοράς: | 45000 κομμάτια το μήνα |
Θερμική αγωγιμότητα: | FR-4 | Τελικό ύψος του PCB: | 1.6mm ±0.16 |
---|---|---|---|
Τελικό φύλλο αλουμινίου εξωτερικό: | 1oz | Η επιφάνεια τελειώνει: | Electroless νικέλιο πέρα από το χρυσό βύθισης (ENIG) |
Χρώμα μασκών ύλης συγκολλήσεως: | Πράσινος | Χρώμα του συστατικού μύθου: | Άσπρος |
ΔΟΚΙΜΗ: | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
Τυπωμένος πίνακας κυκλωμάτων με τη σύνθετη αντίσταση 90 ωμ ελεγχόμενη | Ενιαίος τελών πίνακας PCB σύνθετης αντίστασης σύνθετης αντίστασης διαφορικός
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
1.1 γενική περιγραφή

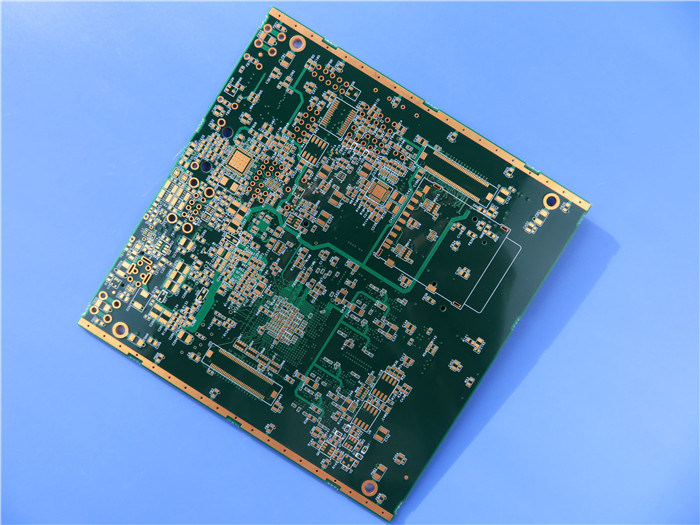

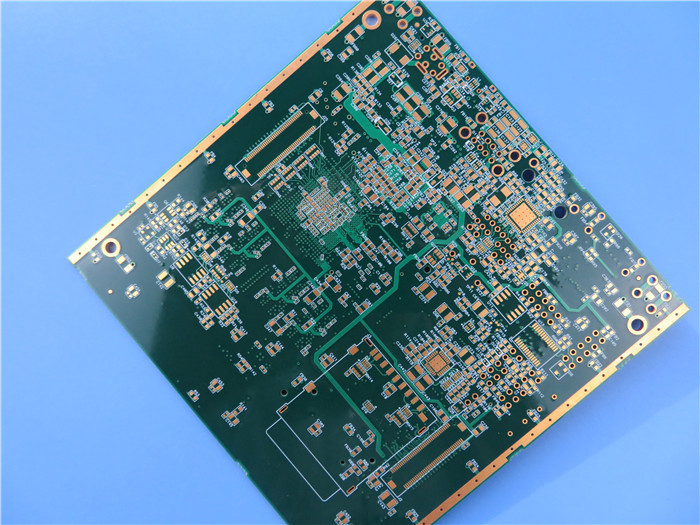

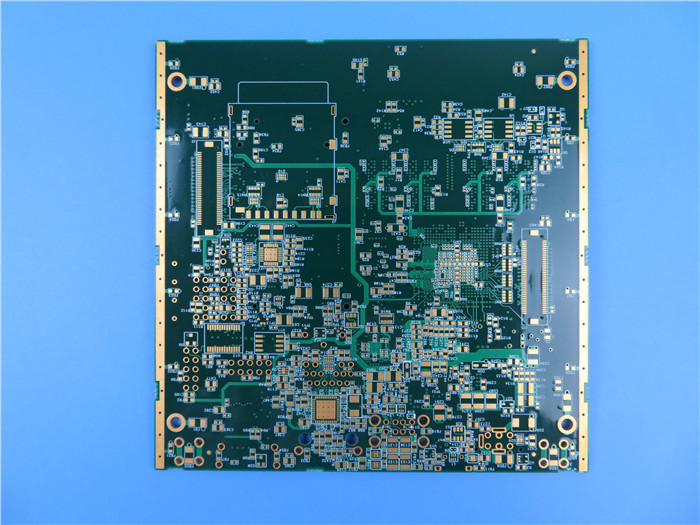

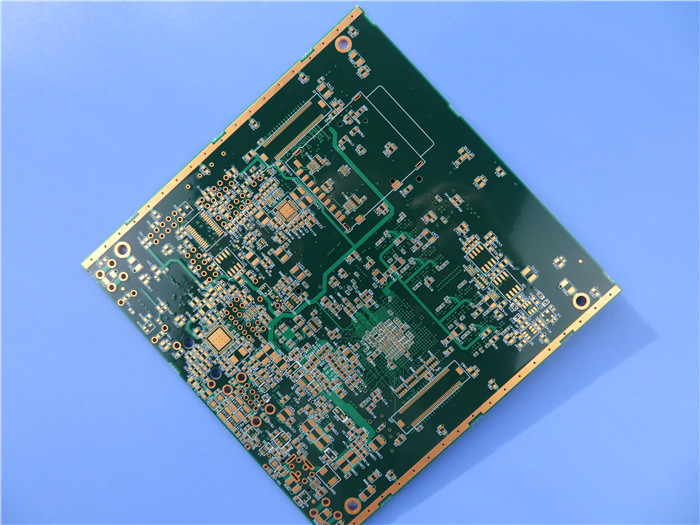

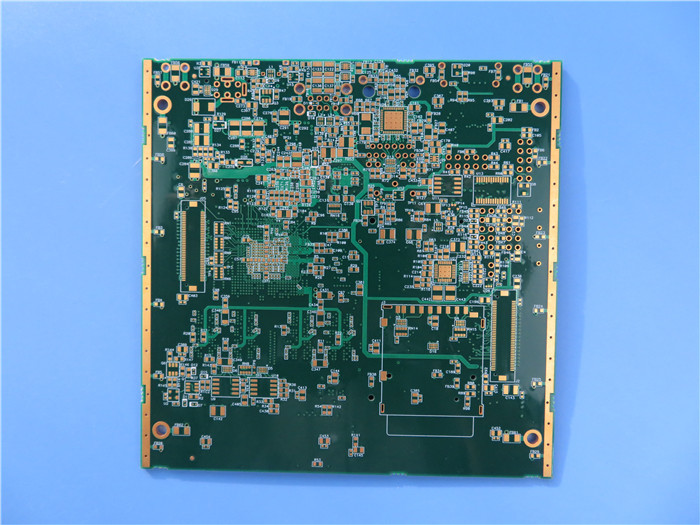

Αυτό είναι ένας τύπος πίνακα κυκλωμάτων 10 PCB στρώματος που στηρίζεται στο υπόστρωμα FR-4 με Tg 180°C για την εφαρμογή της γεννήτριας σημάτων. Είναι 1,6 χιλ. παχύ με το λευκό (Taiyo) στην πράσινη μάσκα ύλης συγκολλήσεως (Taiyo) και το χρυσό βύθισης στα μαξιλάρια. Είναι επίσης ένα ελεγχόμενο σύνθετη αντίσταση PCB με τη σύνθετη αντίσταση ενιαίος-τελών στα εσωτερικά στρώματα και τη διαφορική σύνθετη αντίσταση που ελέγχεται σχετικά με το στρώμα κορυφών και κατώτατων σημείων. Το υλικό βάσεων είναι από ITEQ. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 πίνακες συσκευάζονται για την αποστολή.
1.2 χαρακτηριστικά γνωρίσματα και τα πλεονεκτήματά μας
1) Τα υψηλά υλικά Tg παρουσιάζουν την άριστη θερμική αξιοπιστία και αντίσταση του CAF που παρέχουν τη μακροπρόθεσμη αξιοπιστία για τη βιομηχανική και αυτοκινητική εφαρμογή.
2) Τα χρυσά μαξιλάρια έχουν την καλή αντίσταση οξείδωσης και τον καλό διασκεδασμό θερμότητας.
3) UL, ISO14001, επικυρωμένα IATF16949 εργοστάσια
4) Υψηλότερος από το ποσοστό -χρόνος-παράδοσης 98%.
5) Ποσοστό καταγγελίας πελατών: <1>
6) Καμία ελάχιστη ποσότητα διαταγής. 1 κομμάτι είναι διαθέσιμο
1.3 εφαρμογές
Οι διαποδιαμορφωτές, έμπορος ξυλείας στοιχείων, ασύρματος δρομολογητής Ν, ραδιόφωνο δρομολογητών διαποδιαμορφωτών, μετασχηματιστής 24V, 3G USB, πρόγραμμα PLC, ενσωμάτωσαν την ανάπτυξη, κύρια ενότητα, υπολογιστές
1.4 φύλλο στοιχείων PCB
ΜΈΓΕΘΟΣ PCB | 99.1 Χ 105.3mm=1PCS |
ΤΥΠΟΣ ΠΙΝΑΚΩΝ | Πολυστρωματικό PCB |
Αριθμός στρωμάτων | 10 στρώματα |
Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
Μέσω των τμημάτων τρυπών | ΝΑΙ |
STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 17.5um ΤΟΠ σήμα +plate (0.5oz) |
4mil prepreg 2113 | |
χαλκός - 35um (1oz) GND αεροπλάνο | |
5mil FR-4 | |
χαλκός - 18um (0.5oz) SIG1 | |
5mil prepreg 2116 | |
χαλκός - 18um (0.5oz) SIG2 | |
5mil FR-4 | |
χαλκός - 35um (1 oz) PWR αεροπλάνο | |
13mil prepreg 7628 + 1080 | |
χαλκός - 35um (1 oz) GND αεροπλάνο | |
5mil FR-4 | |
χαλκός - 18um (0.5oz) SIG3 | |
5mil prepreg 2116 | |
χαλκός - 18um (0.5oz) SIG4 | |
5mil FR-4 | |
χαλκός - 35um (1oz) GND αεροπλάνο | |
4mil prepreg 2113 | |
χαλκός - 17.5um (0.5oz) σήμα +plate BOT | |
ΤΕΧΝΟΛΟΓΙΑ | |
Ελάχιστα ίχνος και διάστημα: | 4mil/4mil |
Ελάχιστες/μέγιστες τρύπες: | 0.3/5.5mm |
Αριθμός διαφορετικών τρυπών: | 31 |
Αριθμός τρυπών τρυπανιών: | 3532 |
Αριθμός αλεσμένων αυλακώσεων: | 0 |
Αριθμός εσωτερικών διακοπών: | 0 |
Έλεγχος σύνθετης αντίστασης | Single-Ended πλάτος ιχνών: L3/L4/L7/18 - 4mils - 56 ΩΜ, L3/L4/Λ 7 - 6mils - 49 ωμ Διαφορική σύνθετη αντίσταση: L1 - 4 mils/4 mils - 90 ωμ L10 - 4 mils/6 mils - 100 ωμ |
ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
Γυαλί εποξικό: | FR-4, ITEQ ΑΥΤΌΣ-180 TG>170, ER<5> |
Τελικό φύλλο αλουμινίου εξωτερικό: | 1oz |
Τελικό φύλλο αλουμινίου εσωτερικό: | 0.5oz |
Τελικό ύψος του PCB: | 1.6mm ±0.16 |
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
Η επιφάνεια τελειώνει | Χρυσό (νικέλιο 12,8%) 2µ» άνω των 100µ» βύθισης |
Η μάσκα ύλης συγκολλήσεως ισχύει: | Κορυφή και κατώτατο σημείο, ελάχιστο 12micon. |
Χρώμα μασκών ύλης συγκολλήσεως: | Πράσινος, PSR-2000GT600D, Taiyo παρεχόμενο |
Τύπος μασκών ύλης συγκολλήσεως: | LPSM |
CONTOUR/CUTTING | Δρομολόγηση |
ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
Πλευρά του συστατικού μύθου | ΚΟΡΥΦΗ και κατώτατο σημείο. |
Χρώμα του συστατικού μύθου | Λευκό, ijr-4000 MW300, Taiyo παρεχόμενο. |
Όνομα ή λογότυπο κατασκευαστών: | Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
ΜΕΣΩ | Καλυμμένος μέσω της τρύπας (PTH), μέσω στο μαξιλάρι και μέσω σκεπασμένου με τέντα και να μην είναι ορατός. |
FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
Διάσταση περιλήψεων: | 0,0059» (0.15mm) |
Επένδυση πινάκων: | 0,0030» (0.076mm) |
Ανοχή τρυπανιών: | 0,002» (0.05mm) |
ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
1.5 ενιαία τελειωμένη σύνθετη αντίσταση (γραμμών), διαφορική σύνθετη αντίσταση
Καθορισμός της χαρακτηριστικής σύνθετης αντίστασης
Σε μια ορισμένη συχνότητα, σχετικά με ένα στρώμα αναφοράς, η αντίσταση των υψηλής συχνότητας σημάτων ή των ηλεκτρομαγνητικών κυμάτων της στο στάδιο της μετάδοσης καλείται χαρακτηριστική σύνθετη αντίσταση, η οποία είναι το διανυσματικό άθροισμα της ηλεκτρικής σύνθετης αντίστασης, επαγωγική αεργή αντίσταση, αντίσταση ικανότητας.
Η ταξινόμηση της χαρακτηριστικής σύνθετης αντίστασης
Η κοινή χαρακτηριστική σύνθετη αντίσταση διαιρείται σε: (1) ενιαία τελειωμένη σύνθετη αντίσταση (γραμμών) (2) διαφορική σύνθετη αντίσταση και (3) συνεπίπεδη σύνθετη αντίσταση, κ.λπ.
Η ενιαία τελειωμένη σύνθετη αντίσταση αναφέρεται στη μετρημένη σύνθετη αντίσταση μιας ενιαίας γραμμής σημάτων. Η διαφορική σύνθετη αντίσταση αναφέρεται στη σύνθετη αντίσταση που μετριέται μεταξύ των δύο γραμμών μετάδοσης με το ισοδύναμο πλάτος και του διαστήματος στη διαφορική κίνηση. Η συνεπίπεδη σύνθετη αντίσταση αναφέρεται στη σύνθετη αντίσταση που μετριέται όταν διαβιβάζει η γραμμή σημάτων μεταξύ της περιβάλλον GND/VCC (το διάστημα μεταξύ της γραμμής σημάτων GND/VCC και στις δύο πλευρές είναι ίσο).
Ο όρος που απαιτείται καθοριστικός για τον έλεγχο σύνθετης αντίστασης
Όταν το σήμα διαβιβάζεται στον αγωγό PCB, εάν το μήκος του αγωγού είναι στενό στο 1/7 του μήκους κύματος σημάτων, κατόπιν ο αγωγός γίνεται αυτή τη στιγμή μια γραμμή μετάδοσης σημάτων, οι άλλες γενικές γραμμές μετάδοσης σημάτων πρέπει για να γίνουν με τον έλεγχο σύνθετης αντίστασης. Εάν πρέπει να ελεγχθεί η σύνθετη αντίσταση στην παραγωγή PCB είναι βασισμένου στην απαίτηση του πελάτη, εάν ο πελάτης απαιτεί ότι μια ορισμένη ανάγκη πλάτους γραμμών να γίνει με τον έλεγχο σύνθετης αντίστασης, αυτό απαιτείται για να ελέγξει τη σύνθετη αντίσταση του πλάτους γραμμών στην παραγωγή. Τρία βασικά στοιχεία της αντιστοιχίας σύνθετης αντίστασης είναι η σύνθετη αντίσταση παραγωγής (τα αρχικά ενεργά μέρη), η χαρακτηριστική σύνθετη αντίσταση (γραμμή σημάτων), η σύνθετη αντίσταση εισαγωγής (ενεργητικά μέρη) (πίνακας PCB)
Περισσότερες επιδείξεις ελεγχόμενου του σύνθετη αντίσταση PCB
