Τόπος καταγωγής: | Κίνα |
Μάρκα: | Bicheng Technologies Limited |
Πιστοποίηση: | UL |
Αριθμό μοντέλου: | BIC-509-V3.5 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | USD 9.99-99.99 per piece |
Συσκευασία λεπτομέρειες: | Κενό |
Χρόνος παράδοσης: | 10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ |
Όροι πληρωμής: | T/T, Paypal |
Δυνατότητα προσφοράς: | 45000 κομμάτια το μήνα |
Αριθμός στρωμάτων: | 20 | Γυαλί εποξικό: | TU-883 |
---|---|---|---|
Τελικό φύλλο αλουμινίου εξωτερικό: | 1.0oz | Τελικό ύψος του PCB: | 3,0 χιλ. ±10% |
Η επιφάνεια τελειώνει: | Χρυσός βύθισης | Χρώμα μασκών ύλης συγκολλήσεως: | Πράσινος |
Χρώμα του συστατικού μύθου: | Άσπρος | Δοκιμή: | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |

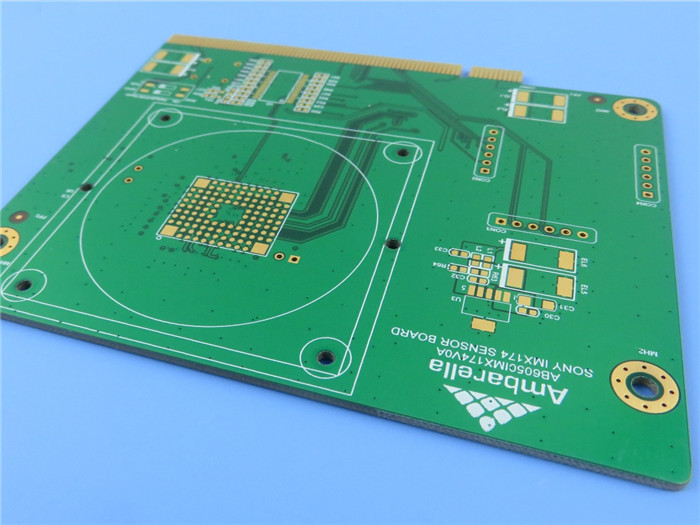

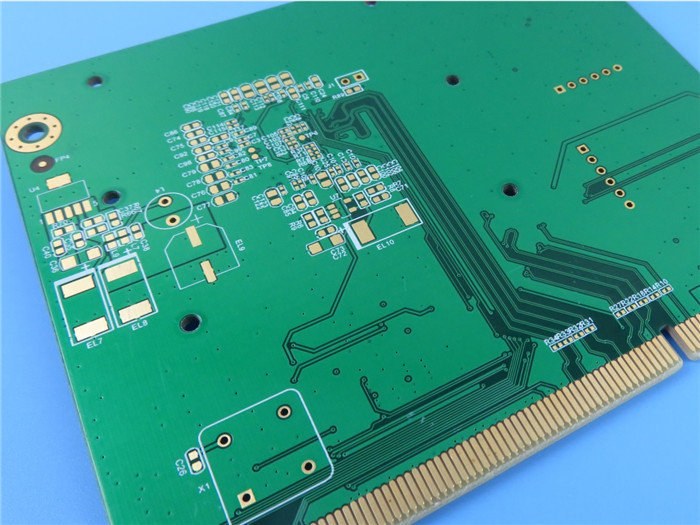

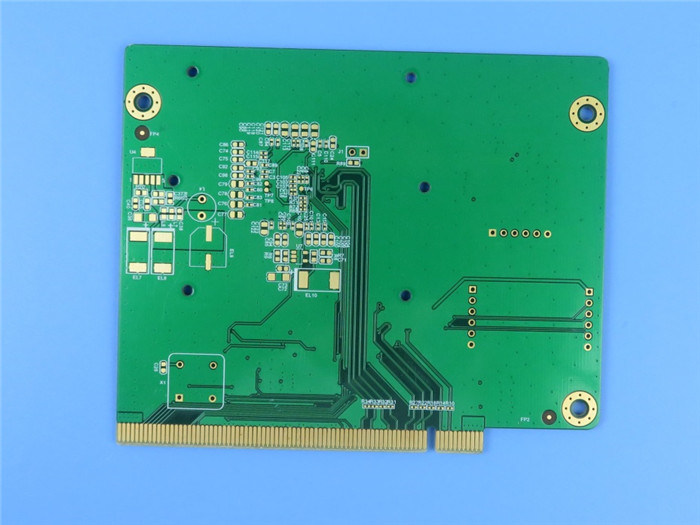

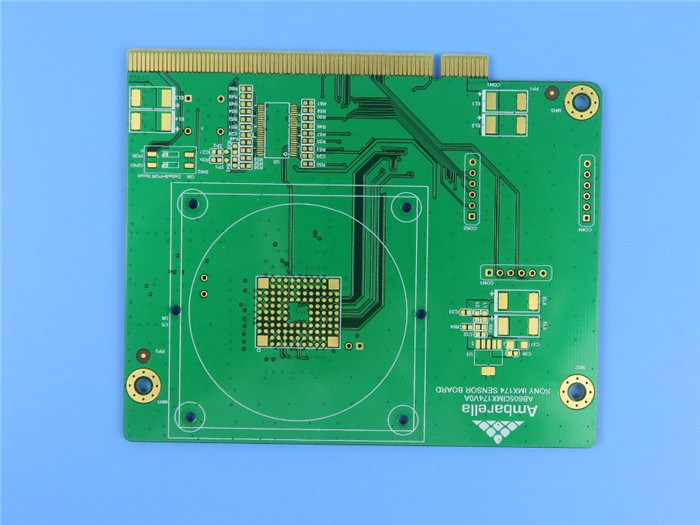

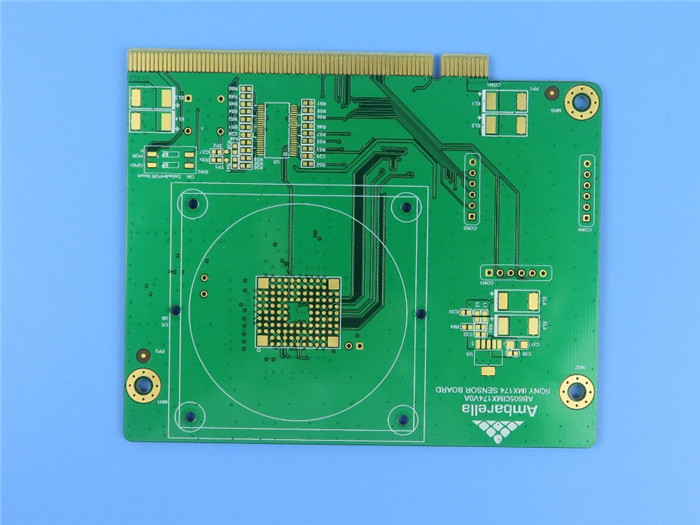

TU-883 ο πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων (PCB) υψηλής θερμοκρασίας PCB απώλειας 20 στρωμάτων χαμηλό με τη σύνθετη αντίσταση έλεγξε 90 ΩΜ 50 ΩΜ
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Συνοπτική εισαγωγή
Αυτό είναι ένας τύπος του χαμηλού πολυστρωματικού PCB υψηλής επίδοσης απώλειας που στηρίζεται στον πυρήνα TU-883 TUC με 20 στρώματα χαλκού (PCB 20-στρώματος). Είναι επίσης ένας τύπος πινάκων κυκλωμάτων HDI (N+1+N) με το τρυπάνι λέιζερ 0.1mm. Αυτό είναι επίσης ένας τύπος ελεγχόμενου του σύνθετη αντίσταση PCB, 90 ωμ και 50 ωμ ελέγχονται σχετικά με τα στρώματα κάθε σημάτων με την ανοχή 10%. Τα φύλλα αλουμινίου χαλκού είναι 1 oz και μισά oz που χρησιμοποιούνται διαδοχικά μεταξύ των στρωμάτων. Ολόκληρο το PCB είναι 3.0mm παχιά, με το χρυσό βύθισης στα μαξιλάρια, η πράσινα μάσκα και το λευκό ύλης συγκολλήσεως.
Εφαρμογές
Ραδιοσυχνότητα
Backplane, υπολογισμός υψηλής επίδοσης
Linecards, αποθήκευση
Κεντρικοί υπολογιστές, τηλεπικοινωνίες, σταθμός βάσης, δρομολογητές γραφείων
Λεπτομερείς προδιαγραφές
Στοιχείο | Περιγραφή | Πραγματικός | Αποτέλεσμα |
1. Φύλλο πλαστικού | Υλικός τύπος | TU-883 | ACC |
Tg | 170℃ | ACC | |
Προμηθευτής | TUC | ACC | |
Πάχος | 2.83.1mm | ACC | |
2.Plating πάχος | Τοίχος τρυπών | 26.51µm | ACC |
Εξωτερικός χαλκός | 41.09µm | ACC | |
Εσωτερικός χαλκός | 15µm/31µm | ACC | |
3.Solder μάσκα | Υλικός τύπος | TAIYO/PSR-2000GT600D | ACC |
Χρώμα | Πράσινος | ACC | |
Ακαμψία (δοκιμή μολυβιών) | 5H | ACC | |
S/M πάχος | 20.11µm | ACC | |
Θέση | Και οι δύο πλευρές | ACC | |
4. Συστατικό σημάδι | Υλικός τύπος | IJR-4000 MW300 | ACC |
Χρώμα | Άσπρος | ACC | |
Θέση | C/S, S/S | ACC | |
5. Μάσκα ύλης συγκολλήσεως Peelable | Υλικός τύπος | / | |
Πάχος | / | ||
Θέση | / | ||
6. Προσδιορισμός | UL σημάδι | ΝΑΙ | ACC |
Κώδικας ημερομηνίας | 2921 | ACC | |
Θέση σημαδιών | Πλευρά ύλης συγκολλήσεως | ACC | |
7. Η επιφάνεια τελειώνει | Μέθοδος | Χρυσός βύθισης | ACC |
Πάχος νικελίου | 4.06µm | ACC | |
Χρυσό πάχος | 0.056µm | ACC | |
8. Normativeness | RoHS | Οδηγία 2015/863/EU | ACC |
ΠΡΟΣΙΤΟΤΗΤΑ | Οδηγία 1907 το /2006 | ACC | |
9.Annular δαχτυλίδι | Ελάχιστο πλάτος γραμμών (mil) | 4.8mil | ACC |
Λεπτό διαστήματος (mil) | 5.2mil | ACC | |
10.V-αυλάκι | Γωνία | / | |
Υπόλοιπο πάχος | / | ||
11. Beveling | Γωνία | / | |
Ύψος | / | ||
12. Λειτουργία | Ηλεκτρική δοκιμή | 100% ΠΕΡΑΣΜΑ | ACC |
13. Εμφάνιση | Επίπεδο κατηγορίας ΕΠΙ | Κατηγορία 2 ΕΠΙ-α-600J &6012D | ACC |
Οπτική επιθεώρηση | Κατηγορία 2 ΕΠΙ-α-600J &6012D | ACC | |
Στρέβλωση και συστροφή | 0,21% | ACC | |
14. Δοκιμή αξιοπιστίας | Δοκιμή ταινιών | Καμία αποφλοίωση | ACC |
Διαλυτική δοκιμή | Καμία αποφλοίωση | ACC | |
Δοκιμή Solderability | 265 ±5℃ | ACC | |
Θερμική δοκιμή πίεσης | 288 ±5℃ | ACC | |
Ιοντική δοκιμή μόλυνσης | 0.56µg/c㎡ | ACC |
Stackup & σύνθετη αντίσταση ελεγχόμενα
Vias HDI
