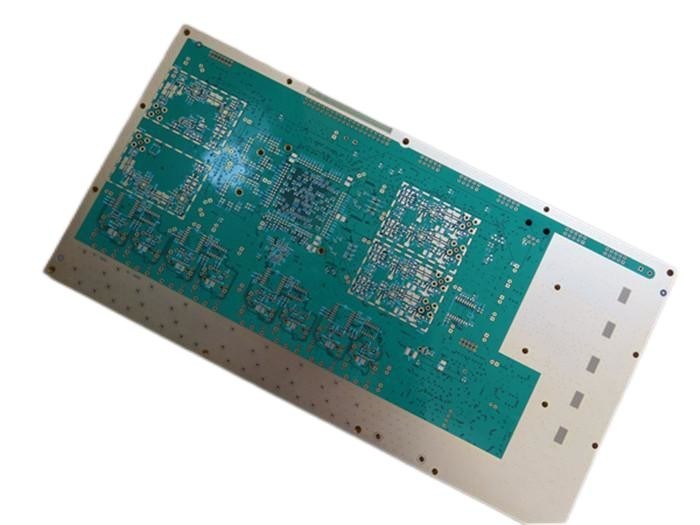

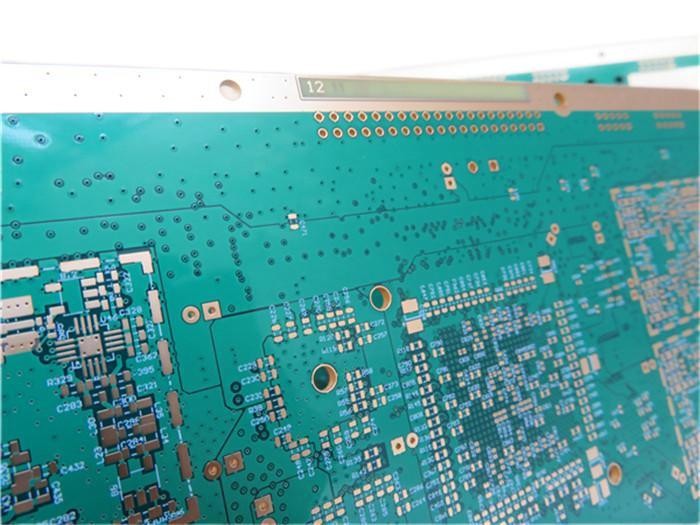

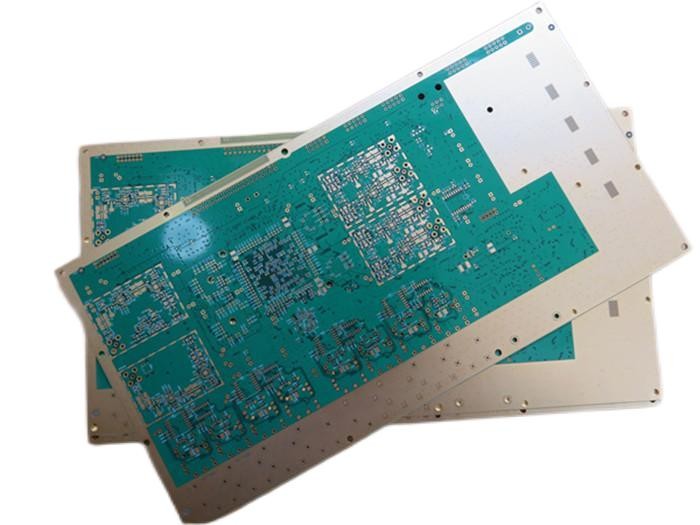

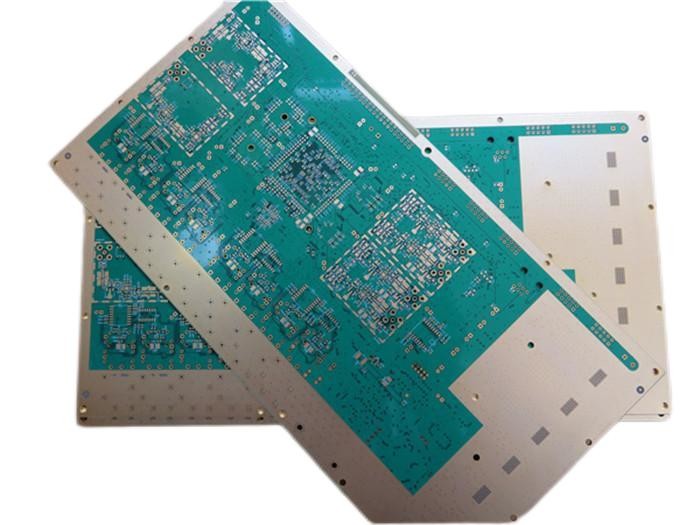

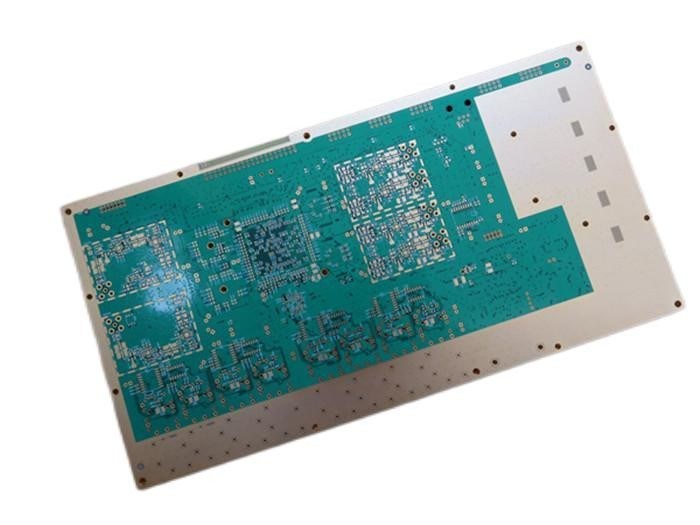

Ελεγχόμενο με αντίσταση PCB 12 στρώμασ Τυπωμένα με υψηλή TgΠίνακας κυκλωμάτωνHDI πολυεπίπεδο PCBΣε 2,0 mm FR-4
(Τα κυκλώματα εκτύπωσης είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)
1Γενική περιγραφή
Πρόκειται για ένα είδος PCB ελεγχόμενου με αντίσταση που είναι κατασκευασμένο από υλικό FR-4 μεTg 175°CΓια την εφαρμογή της μετάδοσης σήματος.Πίνακας 12 στρωμάτωνπεριέχει:2+N+2 διάδρομοι HDI(βλέπε το stackup & vias). Λευκά μεταξοειδή (Taiyo) είναι σε πράσινη μάσκα συγκόλλησης (Taiyo) και χρυσό βύθισης σε πλακίδια.Βλέπε το σχέδιο παρακάτωΤο βασικό υλικό είναι απόΙΤΕΚΌλες οι πλάκες είναι κατασκευασμένες σύμφωνα με το IPC 6012 Κλάση 2 χρησιμοποιώντας τα δεδομένα του Gerber.
Έλεγχος αντίστασης ίχνη σήματος
| Τεχνικό στρώμα |
Διάμετρος ίχνη (mil) |
Αντίσταση ίχνη (Ωμ) |
Ακριβότητα |
Τμήμα αναφοράς |
| Ανώτατο στρώμα |
4 |
50 |
± 10% |
Μεσαίο στρώμα 1 |
| L03, Μέση στρώση 2 |
4 |
50 |
± 10% |
Μεσαίο στρώμα 1 |
| L10, μεσαίο στρώμα 9 |
4 |
50 |
± 10% |
Μεσαίο στρώμα 7, μεσαίο στρώμα 10 |
| Κάτω στρώμα |
4 |
50 |
± 10% |
Μεσαίο στρώμα 10 |
Έλεγχος αντίστασης διαφορικών ζευγαριών
| Σχήμα |
Διάμετρος ίχνη / χώρος (Mil) |
Αντίσταση ίχνη (Ωμ) |
Ακριβότητα |
Συχνότητα (MHz) |
| Ανώτατο στρώμα |
3.1 / 5.5 |
100 |
± 10% |
Μεσαίο στρώμα 1 |
| Ανώτατο στρώμα |
4.0 / 5.1 |
90 |
± 10% |
Μεσαίο στρώμα 1 |
| L03, Μέση στρώση 2 |
3.1 / 5.9 |
100 |
± 10% |
Μεσαίο στρώμα 1, μεσαίο στρώμα 4 |
| L06, μεσαίο στρώμα 5 |
4.0 / 7.4 |
100 |
± 10% |
Μέση στρώση 4, Μέση στρώση 6 |
| L06, μεσαίο στρώμα 5 |
4.0 / 4.7 |
90 |
± 10% |
Μέση στρώση 4, Μέση στρώση 6 |
| Λ07, "Μέσα στρώμα 6". |
4.0 / 7.4 |
100 |
± 10% |
Μεσαίο στρώμα 5, μεσαίο στρώμα 7 |
| Λ07, "Μέσα στρώμα 6". |
4.0 / 4.7 |
90 |
± 10% |
Μεσαίο στρώμα 5, μεσαίο στρώμα 7 |
| L10, μεσαίο στρώμα 9 |
3.1 / 5.9 |
100 |
± 10% |
Μεσαίο στρώμα 7, μεσαίο στρώμα 10 |
| Κάτω στρώμα |
4.0 / 5.5 |
100 |
± 10% |
Μεσαίο στρώμα 10 |
| Κάτω στρώμα |
4.0 / 5.1 |
90 |
± 10% |
Μεσαίο στρώμα 10 |
1.2 Χαρακτηριστικά και benεταιριάζει
Συγκροτήματα χωρίς μόλυβδο με μέγιστη θερμοκρασία επανεξέτασης 260 °C.
Διάρκεια αποθήκευσης (Μπορεί να αποθηκευτεί για περισσότερο από 1 έτος σε σακούλα κενού)
Βελτιωμένη ταχύτητα μετάδοσης σήματος
Κατασκευή PCB σύμφωνα με τις απαιτούμενες προδιαγραφές.
Γρήγορη και έγκαιρη παράδοση
Υιοθετήθηκε από την UL και συμμορφώνεται με την οδηγία RoHS
Δυνατότητα πρωτότυπου PCB
1.3 Εφαρμογές
Μοντέμ Dsl
Ηλιακό φορτιστή μπαταριών
Παρακολούθηση οχημάτων
Αποδέκτης GPS
Αντένα Wi-Fi
Bluetooth USB Hub
Ασύρματος δρομολογητή USB
Μοντέμ SMS
Αντίθετα, η αντίστοιχη μέθοδος δεν ισχύει για την παραγωγή ηλεκτρικής ενέργειας.
Τηλεφωνικά συστήματα
1.4 Παράμετρος και δελτίο δεδομένων
| Μέγεθος PCB |
257 x 171,5mm = 1PCS = 1 σχεδιασμός |
| ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ |
Πολυεπίπεδη PCB |
| Αριθμός στρωμάτων |
12 στρώσεις |
| Συστατικά επιφανειακής τοποθέτησης |
Ναι. |
| Μέσα από εξαρτήματα τρύπας |
Ναι. |
| ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ |
χαλκό ------- TOP 17um ((1oz) + πλάκα 25um |
| 130 μμ προεπιμόρφωση 1080 x 2 |
| χάλκινο ------- L02 32um ((1oz) |
| 150um πυρήνας FR-4 |
| χάλκινο ------- L03 18um ((0.5oz) |
| 130 μμ προεπιμόρφωση 1080 x 2 |
| χάλκινο ------- L04 18um ((0,5oz) |
| 150um πυρήνας FR-4 |
| χάλκινο ------- L05 18um ((0,5oz) |
| 130 μμ προεπιμόρφωση 1080 x 2 |
| χάλκινο ------- L06 18um ((0,5oz) |
| 813um πυρήνας FR-4 |
| χάλκινο ------- L07 18um ((0,5oz) |
| 130 μμ προεπιμόρφωση 1080 x 2 |
| χάλκινο ------- L08 18um ((0,5oz) |
| 150um πυρήνας FR-4 |
| χάλκινο ------- L09 18um ((0.5oz) |
| 130 μμ προεπιμόρφωση 1080 x 2 |
| χάλκινο ------- L10 18um ((0,5oz) |
| 150um πυρήνας FR-4 |
| χάλκινο ------- L11 35um ((1oz) |
| 130 μμ προεπιμόρφωση 1080 x 2 |
| χάλκινο ------- BOT 17um ((0,5oz) + πλάκα 25um |
| ΤΕΧΝΟΓΙΑ |
|
| Ελάχιστο ίχνος και χώρος: |
4 χιλιοστά / 4 χιλιοστά |
| Ελάχιστες / μέγιστες τρύπες: |
00,25 mm / 3,0 mm |
| Αριθμός διαφόρων οπών: |
26 |
| Αριθμός τρυπών: |
4013 |
| Αριθμός σχισμάτων: |
0 |
| Αριθμός εσωτερικών διαχωρισμάτων: |
0 |
| Έλεγχος αντίστασης |
Αντίσταση ενιαίου σήματος και αντίσταση διαφορικών ζευγαριών |
| ΥΛΟΔΟΣ ΠΑΡΟΣ |
|
| Εποξικό γυαλί: |
FR-4, ITEQ IT-180, Tg> 175°C, ε < 5.4 |
| Τελικό εξωτερικό φύλλο: |
1 ουγκιά |
| Τελικό εσωτερικό φύλλο: |
1 ουγκιά |
| Τελικό ύψος PCB: |
20,0 mm ± 10% |
| Πλαστική και επικάλυψη |
|
| Τελεία επιφάνειας |
Χρυσός κατά βύθιση (ENIG) ((2 μ" πάνω από 100 μ" νικέλιο) |
| Η μάσκα συγκόλλησης εφαρμόζεται σε: |
Πάνω και κάτω, 12 μm ελάχιστο. |
| Χρώμα μάσκας συγκόλλησης: |
Πράσινο, PSR-2000GT600D, προμηθεύεται από την Taiyo. |
| Τύπος μάσκας συγκόλλησης: |
Επενδύσεις |
| ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ |
Διαδρομή |
| ΣΗΜΕΙΩΣΗ |
|
| Πλευρά του θρύλου του συστατικού |
Πάνω |
| Χρώμα του παραρτήματος |
Λευκό, IJR-4000 MW300, προμηθεύεται από την Taiyo. |
| Ονομασία ή λογότυπο του κατασκευαστή: |
Σημειώνεται στο πίνακα σε έναν μαέστρο και στα πόδια Ελεύθερη περιοχή |
| Δίπλα |
Επικάλυψη μέσω τρύπας (PTH), μέσω σκηνών. |
| ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ |
Υπόδειγμα: |
| ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ |
|
| Διάσταση του διαγράμματος: |
0.0059" (0.15mm) |
| Επικάλυψη από χαρτόνια: |
0.0030" (0.076mm) |
| Ανεπάρκεια τρυπών: |
0.002" (0,05 mm) |
| Δοκιμή |
100% ηλεκτρική δοκιμή πριν από την αποστολή |
| Τύπος έργου τέχνης που πρέπει να παρασχεθεί |
αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ |
| ΧΟΡΙΟΣ Υπηρεσιών |
Παγκοσμίως, παγκοσμίως. |
1.5 Αντίσταση PCB και αντιστάσεως
Η χαρακτηριστική αντίσταση του αγωγού στην επιφάνεια κυκλώματος είναι ένας σημαντικός δείκτης σχεδιασμού κυκλώματος, ειδικά στον σχεδιασμό PCB κυκλώματος υψηλής συχνότητας.Πρέπει να λαμβάνεται υπόψη το κατά πόσον η χαρακτηριστική αντίσταση του αγωγού είναι συνεπής και αντιστοιχεί με την χαρακτηριστική αντίσταση που απαιτείται από τη διάταξη ή το σήμαΩς εκ τούτου, πρέπει να δοθεί προσοχή σε αυτές τις δύο έννοιες στον σχεδιασμό αξιοπιστίας του σχεδιασμού PCB.
Για να αυξηθεί ο ρυθμός μετάδοσης, πρέπει να αυξηθεί η συχνότητά του.Λόγω των παραγόντων του ίδιου του κυκλώματος όπως η χαρακτική, πάχος στοίβας, πλάτος τροχιάς και ούτω καθεξής, θα προκαλέσει αλλαγές της τιμής της αντίστασης, με αποτέλεσμα την στρέβλωση του σήματος.η τιμή αντίστασης του αγωγού σε πλακέτα κυκλωμάτων υψηλής ταχύτητας πρέπει να ελέγχεται εντός ορισμένου εύρουςΟι παράγοντες που επηρεάζουν την αντίσταση του καλωδίου PCB είναι κυρίως το πλάτος της ράβδου χαλκού, το πάχος της ράβδου χαλκού,η διηλεκτρική σταθερά του διηλεκτρικού, το πάχος του διηλεκτρίου, το πάχος της πλάκας, το μονοπάτι του στρώματος εδάφους, τα καλώδια γύρω από την καλωδίωση κλπ.Έτσι, η αντίσταση της καλωδίωσης στην επιφάνεια πρέπει να ελέγχεται στον σχεδιασμό του PCB για να αποφευχθεί η αντανάκλαση του σήματος και άλλες ηλεκτρομαγνητικές παρεμβολές και θέματα ακεραιότητας σήματος όσο το δυνατόν, για να εξασφαλιστεί η σταθερότητα της πραγματικής χρήσης της πλακέτας PCB.Μπορείτε να ανατρέξετε στο αντίστοιχο εμπειρικό τύπο για τη μέθοδο υπολογισμού της μικρο-γραμμάτιο γραμμής και γραμμής γραμμής αντίστασης σε πλακέτα PCB.
