Πλακέτες PCB Rogers 3210 RO3210 Υψηλής Συχνότητας
Γεια σε όλους,
Σήμερα μιλάμε για πλακέτες PCB υψηλής συχνότητας RO3210.
RO3210 τα ελάσματα κυκλωμάτων υψηλής συχνότητας είναι ελάσματα γεμισμένα με κεραμικό, ενισχυμένα με υφαντό γυαλί. Το υλικό RO3210 σχεδιάστηκε ως επέκταση των υλικών κυκλωμάτων υψηλής συχνότητας της σειράς RO3000 με ένα χαρακτηριστικό γνώρισμα - βελτιωμένη μηχανική σταθερότητα.
Τα χαρακτηριστικά και τα οφέλη είναι τα εξής:
1. Ενίσχυση με υφαντό γυαλί, βελτιώνει την ακαμψία για ευκολότερο χειρισμό.
2. Ομοιόμορφη ηλεκτρική και μηχανική απόδοση, είναι ιδανική για σύνθετες πολυστρωματικές δομές υψηλής συχνότητας.
3. Χαμηλός συντελεστής διαστολής στο επίπεδο ταιριάζει με τον χαλκό, ο οποίος είναι αξιόπιστος για συναρμολογήσεις επιφανειακής στήριξης. είναι κατάλληλο για χρήση με υβριδικά σχέδια πολυστρωματικών πλακετών εποξειδικής ρητίνης.
4. Εξαιρετική διαστατική σταθερότητα, οδηγεί σε υψηλές αποδόσεις παραγωγής.
5. Λεία επιφάνεια, επιτρέπει ανοχή χάραξης λεπτότερων γραμμών.

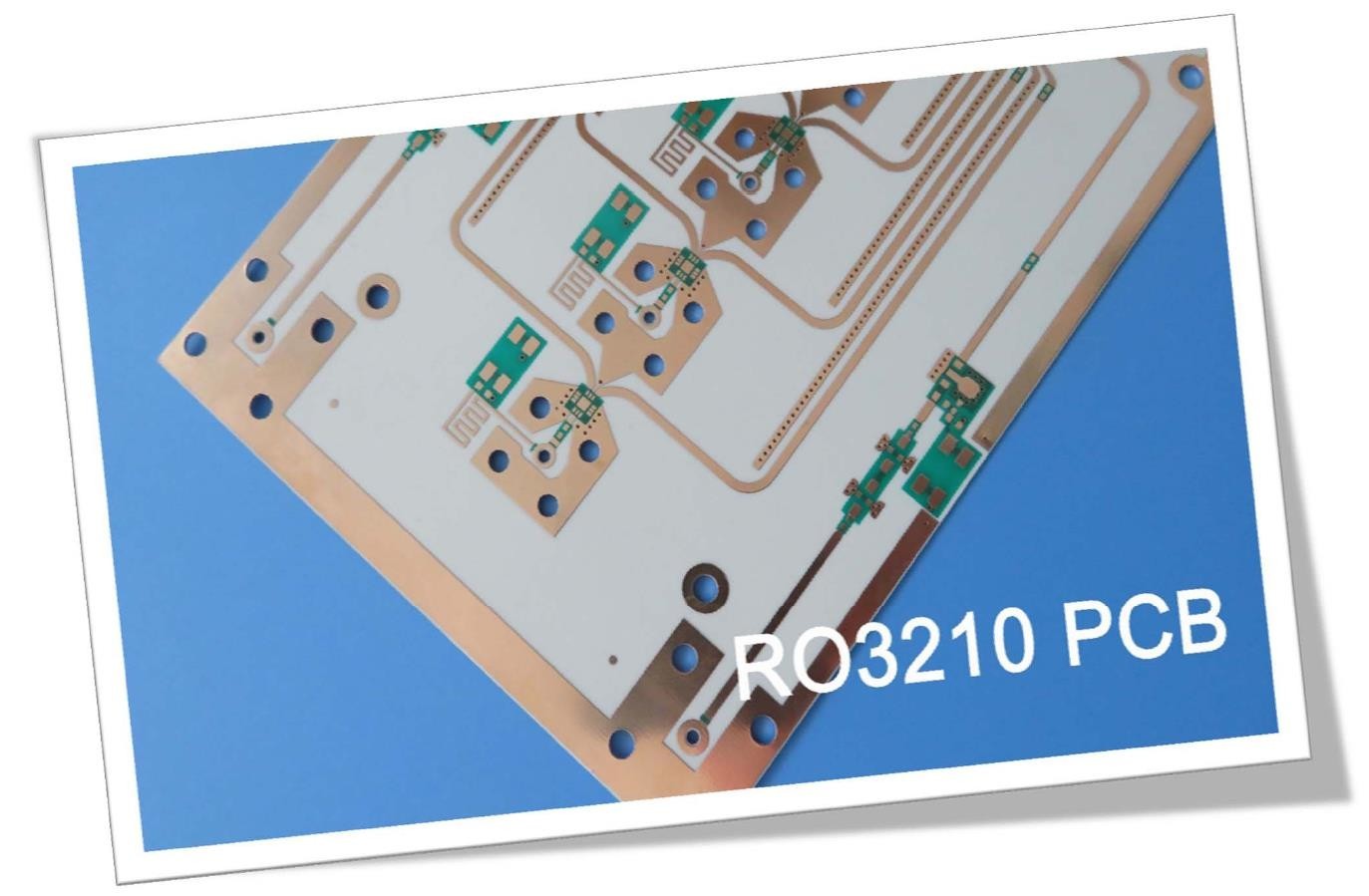

Δυνατότητες PCB
| Υλικό PCB: |
Ελάσματα γεμισμένα με κεραμικό |
| Ονομασία: |
RO3210 |
| Διηλεκτρική σταθερά: |
10.2 ±0.5 (διαδικασία) |
| 10.8 (σχεδιασμός) |
| Αριθμός στρώσεων: |
2 στρώσεων, Πολυστρωματικό, Υβριδικό PCB |
| Βάρος χαλκού: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Πάχος PCB: |
25mil (0.635mm), 50mil (1.27mm) |
| Μέγεθος PCB: |
≤400mm X 500mm |
| Μάσκα συγκόλλησης: |
Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ. |
| Επιφανειακή επεξεργασία: |
Ακατέργαστος χαλκός, HASL, ENIG, OSP κ.λπ. |
Διπλής στρώσης RO3210 πλακέτες PCB υψηλής συχνότητας είναι διαθέσιμες με0.5oz έως 2oz τελικού χαλκού,0.7mm και 1.3mm πάχος, μέγιστο μέγεθος 400mm επί 500mm, επιφανειακή επεξεργασία με ακατέργαστο χαλκό, επιπέδωση με θερμό αέρα, εμβάπτιση χρυσού κ.λπ.
Τυπικές εφαρμογές
1. Συστήματα αποφυγής σύγκρουσης αυτοκινήτων.
2. Κεραίες δορυφορικής παγκόσμιας θέσης αυτοκινήτων
3. Υποδομή σταθμών βάσης
4. Συστήματα σύνδεσης δεδομένων σε καλώδια
5. Δορυφορική άμεση μετάδοση
6. LMDS και ασύρματο ευρυζωνικό δίκτυο
7. Κεραίες μικροταινίας για ασύρματες επικοινωνίες
8. Πίσω πλάκες τροφοδοσίας
9. Τηλεμετρικοί αναγνώστες
10. Ασύρματα συστήματα τηλεπικοινωνιών
Το βασικό χρώμα της πλακέτας PCB RO3210 είναι λευκό.
Η διαδικασία κατασκευής της πλακέτας PCB υψηλής συχνότητας RO3210 είναι παρόμοια με την τυπική πλακέτα PCB PTFE, επομένως είναι κατάλληλη για διαδικασία μαζικής παραγωγής, κερδίζοντας πλεονεκτική θέση στην αγορά.
Εάν έχετε οποιεσδήποτε ερωτήσεις, μη διστάσετε να επικοινωνήσετε μαζί μας.
Σας ευχαριστούμε για την ανάγνωση.
Παράρτημα
Φύλλο δεδομένων υλικού κυκλώματος υψηλής συχνότητας RO3210
| Τυπική τιμή RO3210 |
| Ιδιότητα |
RO3210 |
Κατεύθυνση |
Μονάδες |
Συνθήκη |
Μέθοδος Δοκιμής |
| Διηλεκτρική σταθερά, ε Διαδικασία |
10.2±0.5 |
Z |
|
10 GHz 23℃ |
IPC-TM-650 2.5.5.5 Clamped Stripline |
| Διηλεκτρική σταθερά, ε Σχεδιασμός |
10.8 |
Z |
|
8GHz έως 40 GHz |
Μέθοδος Διαφορικής Μήκους Φάσης |
| Συντελεστής Διάχυσης, tanδ |
0.0027 |
Z |
|
10 GHz 23℃ |
IPC-TM-650 2.5.5.5 |
| Θερμικός Συντελεστής ε |
-459 |
Z |
ppm/℃ |
10 GHz 0℃έως 100℃ |
IPC-TM-650 2.5.5.5 |
| Διαστατική Σταθερότητα |
0.8 |
X, Y |
mm/m |
COND A |
ASTM D257 |
| Αντίσταση Όγκου |
103 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Αντίσταση Επιφάνειας |
103 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Μέτρο Εφελκυσμού |
579
517 |
MD
CMD |
kpsi |
23℃ |
ASTM D 638 |
| Απορρόφηση Νερού |
＜0.1 |
- |
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Ειδική Θερμότητα |
0.79 |
|
j/g/k |
|
Υπολογισμένο |
| Θερμική Αγωγιμότητα |
0.81 |
|
W/M/K |
80℃ |
ASTM C518 |
Συντελεστής Θερμικής Διαστολής
(-55 έως 288℃) |
13
34 |
X,Y
Z |
ppm/℃ |
23℃/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
℃ |
TGA |
ASTM D3850 |
| Πυκνότητα |
3 |
|
gm/cm3 |
|
|
| Αντοχή ξεφλουδίσματος χαλκού |
11 |
|
pli |
1oz,EDC μετά από πλωτήρα συγκόλλησης |
IPC-TM 2.4.8 |
| Αναφλεκτότητα |
V-0 |
|
|
|
UL 94 |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
Ναι |
|
|
|
|
