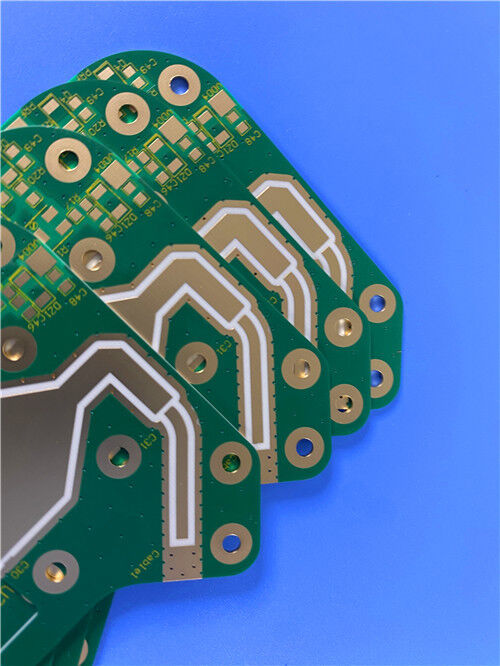

Ροζέρς AD250C στρώμα και Custom υψηλής συχνότητας διπλής πλευράς PCB κατασκευασμένο σε 0,508 mm (20mil) υπόστρωμα με καθαρό χρυσό

Περιγραφή προϊόντων

Στη σημερινή ταχέως εξελισσόμενη αγορά ασύρματων επικοινωνιών, η ζήτηση για συστήματα κεραιών υψηλής απόδοσης συνεχίζει να αυξάνεται.Τα υλικά κεραιών της Rogers Corporation, σειρά AD™αντιμετωπίζουν αυτές τις προκλήσεις κατά μέτωπο, με το υλικό AD250C™να αποτελεί μια ιδιαίτερα ελκυστική λύση για εφαρμογές με ευαισθησία στο κόστος που απαιτούν εξαιρετική απόδοση RF.

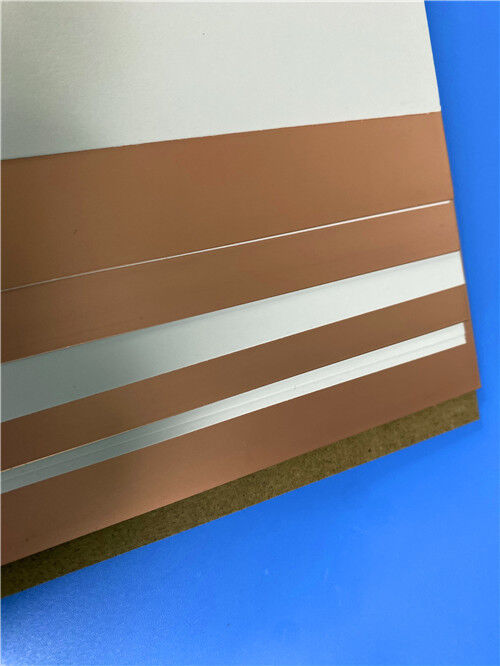

Το AD250C είναι ένα υλικό ενισχυμένο με γυαλί, βασισμένο σε PTFE, σχεδιασμένο ειδικά για αγορές ασύρματων κεραιών. Συνδυάζει ελεγχόμενη διηλεκτρική σταθερά με χαρακτηριστικά χαμηλών απωλειών και εξαιρετική απόδοση παθητικής διαμόρφωσης σήματος (PIM). Η ενίσχυση από υφαντό γυαλί εξασφαλίζει καλή επεξεργασιμότητα κυκλωμάτων, επιτρέποντας την κατασκευή πλακετών υψηλής απόδοσης. Διαθέσιμο με τυπικό ηλεκτρολυτικά εναποτεθειμένο (ED) ή αντίστροφα επεξεργασμένο χάλκινο φύλλο ED φύλλο, τα υλικά AD250C βοηθούν στη μείωση των απωλειών κυκλώματος και στη βελτιστοποίηση της απόδοσης PIM της κεραίας.

Βασικές Ιδιότητες με μια Ματιά:

Εφαρμογές

Τα υλικά AD250C χρησιμοποιούνται ευρέως σε πολλαπλούς τομείς ασύρματης υποδομής, συμπεριλαμβανομένων:

Κεραίες Σταθμών Βάσης Κινητής Τηλεφωνίας – Δίκτυα τροφοδοσίας και ακτινοβολούντα στοιχεία

Συστήματα Κεραιών Τηλεματικής Αυτοκινήτων – Εφαρμογές συνδεδεμένων αυτοκινήτων που απαιτούν σταθερή απόδοση σε ακραίες θερμοκρασίες

Κεραίες Εμπορικής Δορυφορικής Ραδιοφωνίας – Λύσεις χαμηλών απωλειών για δορυφορικές επικοινωνίες

Ψηφιακή Ραδιοφωνία (DAB) – Επίγεια λήψη ραδιοφωνικών εκπομπών

Κεραίες Patch (GNSS, GPS, SDAR) – Συστήματα ακριβούς εντοπισμού και πλοήγησης

Προσαρμοσμένη Κατασκευή PCB σε AD250C

Ως εξειδικευμένος κατασκευαστής τυπωμένων κυκλωμάτων υψηλής συχνότητας, προσφέρουμε ολοκληρωμένες υπηρεσίες κατασκευής χρησιμοποιώντας Rogers AD250C και άλλα προηγμένα υλικά. Η ακόλουθη προδιαγραφή περιγράφει μια αντιπροσωπευτική υλοποίηση άκαμπτου PCB 2 στρώσεων:

Λεπτομέρειες Κατασκευής PCB:

Στατιστικά PCB:

Πλεονεκτήματα Υλικού

Ελεγχόμενη Διηλεκτρική Απόδοση:
Το AD250C παρέχει μια αυστηρά ελεγχόμενη διηλεκτρική σταθερά 2.50 ± 0.04 στα 10 GHz, εξασφαλίζοντας σταθερό έλεγχο σύνθετης αντίστασης και επαναλήψιμη απόδοση κυκλώματος σε παρτίδες παραγωγής. Αυτή η ακρίβεια είναι απαραίτητη για τη διατήρηση της αντιστοίχισης της κεραίας και την ελαχιστοποίηση της απώλειας επιστροφής.

Χαρακτηριστικά Χαμηλών Απωλειών:
Με συντελεστή διάχυσης μόλις 0.0013 στα 10 GHz, το AD250C επιτρέπει χαμηλή απώλεια εισαγωγής σε γραμμές μετάδοσης και δίκτυα τροφοδοσίας. Αυτό μεταφράζεται σε υψηλότερη απόδοση κεραίας και βελτιωμένο κέρδος συστήματος.

Εξαιρετική Απόδοση PIM:
Το υλικό επιτυγχάνει πολύ χαμηλές τιμές παθητικής διαμόρφωσης σήματος από -159 dBc έως -163 dBc (μετρημένες σε υλικά 30 mil και 60 mil με αντίστροφα επεξεργασμένο χάλκινο φύλλο ED), μειώνοντας δραματικά τον κίνδυνο αστοχιών που σχετίζονται με το PIM σε ευαίσθητες διαδρομές λήψης.

Θερμική και Μηχανική Σταθερότητα:

Συντελεστής Θερμικής Διαστολής (CTE): Άξονας X (47 ppm/°C), Άξονας Y (29 ppm/°C) και Άξονας Z (196 ppm/°C) στο εύρος από -55°C έως 288°C

Η θερμοκρασία αποσύνθεσης (Td) υπερβαίνει τους 500°C, παρέχοντας ένα ευρύ παράθυρο επεξεργασίας

Υψηλή Tg > 280°C υποστηρίζει διαδικασίες συγκόλλησης χωρίς μόλυβδο

Διαστασιακή Σταθερότητα:
Η ενίσχυση από υφαντό γυαλί και το βελτιστοποιημένο σύστημα ρητίνης παρέχουν εξαιρετική διαστασιακή σταθερότητα (0.02/0.06 mils/inch μετά από χάραξη και ψήσιμο), ελαχιστοποιώντας τα σφάλματα ευθυγράμμισης κατά τη πολυστρωματική ελασματοποίηση και βελτιώνοντας τις αποδόσεις παραγωγής.

Αντοχή στην Υγρασία:
Με απορρόφηση υγρασίας μόλις 0.04%, το AD250C διατηρεί σταθερές ηλεκτρικές ιδιότητες ακόμη και σε υγρά περιβάλλοντα, ένα απαραίτητο χαρακτηριστικό για εξωτερικές εφαρμογές κεραιών που υπόκεινται σε έκθεση στις καιρικές συνθήκες.

Ποιότητα και Διαθεσιμότητα

Όλες οι πλακέτες κατασκευάζονται σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας ισχυρή αξιοπιστία για εμπορικές και βιομηχανικές εφαρμογές. Πραγματοποιείται 100% ηλεκτρικός έλεγχος πριν από την αποστολή για να εγγυηθεί τη λειτουργική ακεραιότητα.

Η παραγωγική μας ικανότητα εκτείνεται σε παγκόσμια διαθεσιμότητα, με ευέλικτη υποστήριξη αποστολών και logistics τόσο για πρωτότυπα όσο και για απαιτήσεις όγκου. Προσφέρουμε γρήγορη παράδοση και ανταγωνιστικές τιμές, διατηρώντας αυστηρό έλεγχο διαδικασιών.

Για ερωτήσεις σχετικά με προσαρμοσμένες στοίβες, μεγέθη πινάκων, εναλλακτικά χάλκινα φύλλα ή άλλες διαμορφώσεις, επικοινωνήστε με την ομάδα πωλήσεων μηχανικών μας – είμαστε έτοιμοι να υποστηρίξουμε τις απαιτήσεις σας για τυπωμένα κυκλώματα υψηλής συχνότητας.
