Ο αμόλυβδος πράσινος τυπωμένος πίνακας κυκλωμάτων υψηλός-Tg στηρίχτηκε στον πυρήνα TU-768 και TU-768P Prepreg

Τροποποιημένο:	1
τιμή:	USD 2.99-9.99 PER PIECE
τυποποιημένη συσκευασία:	Κενό
Περίοδος παράδοσης:	10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ
μέθοδος πληρωμής:	T/T, Western Union
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Technologies Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-502-V0.55

Αριθμός στρωμάτων:

Γυαλί εποξικό:

TU-768

Τελικό φύλλο αλουμινίου:

1,5 oz

Τελικό ύψος του PCB:

1,6 χιλ. ±10%

Η επιφάνεια τελειώνει:

HASL LF

Χρώμα μασκών ύλης συγκολλήσεως:

Πράσινος

Χρώμα του συστατικού μύθου:

Άσπρος

Δοκιμή:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD 2.99-9.99 PER PIECE

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ

Όροι πληρωμής:

T/T, Western Union

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

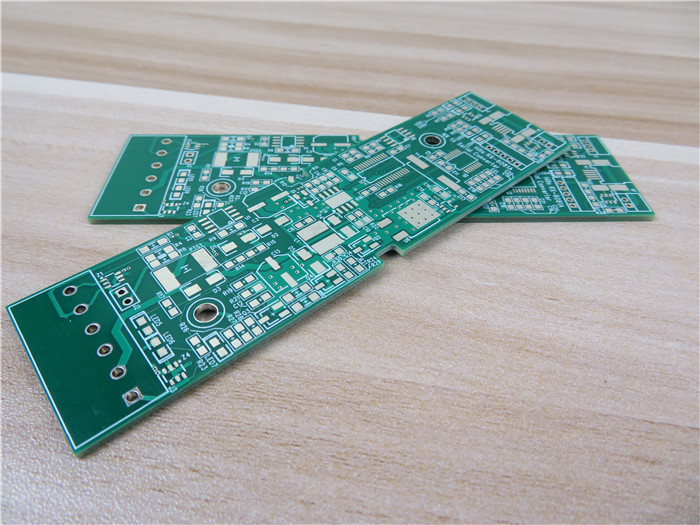

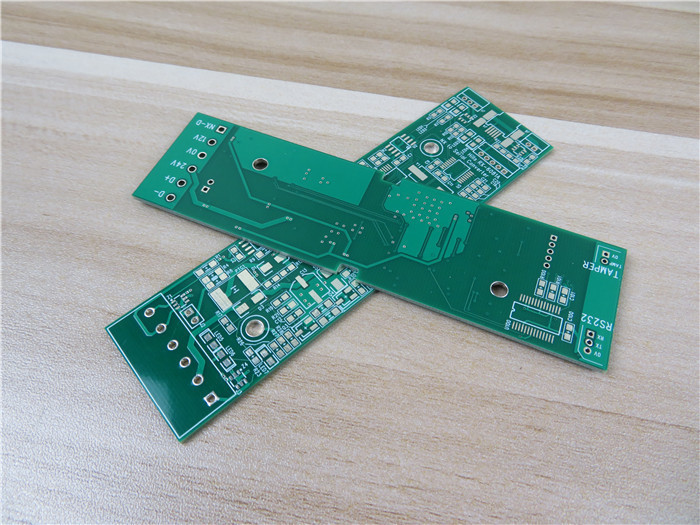

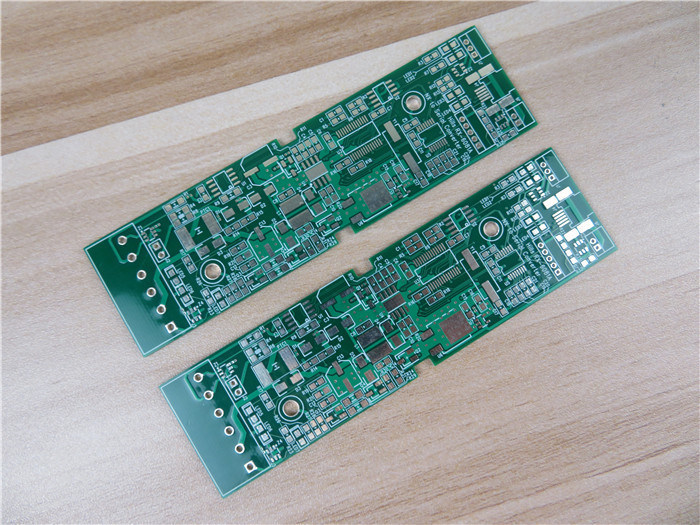

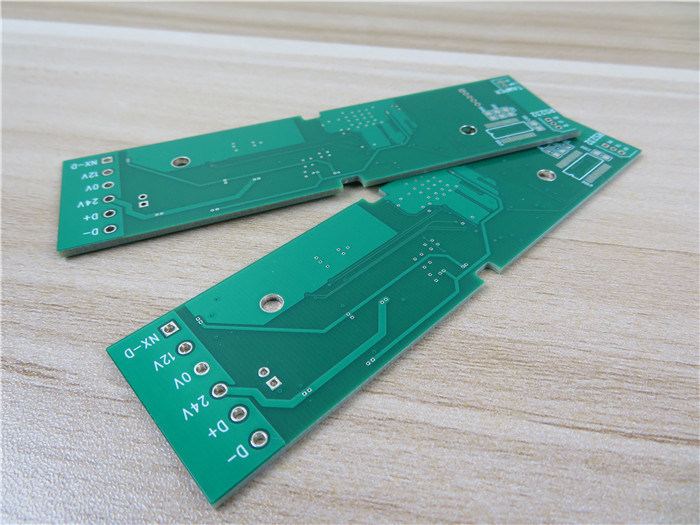

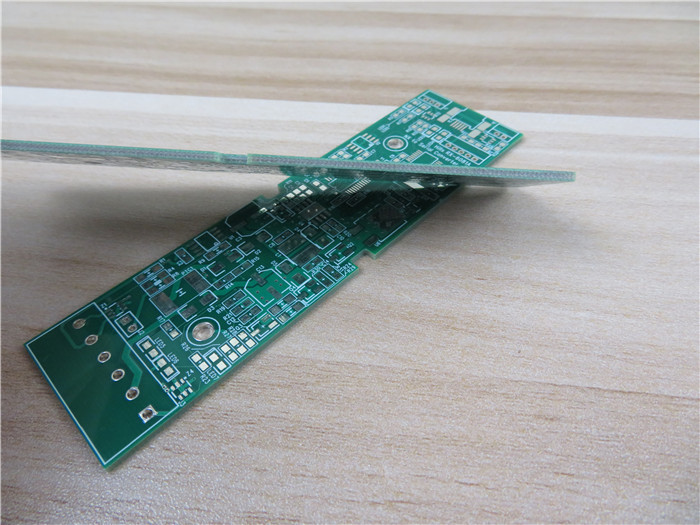

Ο αμόλυβδος πράσινος τυπωμένος πίνακας κυκλωμάτων υψηλός-Tg στηρίχτηκε στον πυρήνα TU-768 και TU-768P Prepreg

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Το φύλλο πλαστικού TU-768/TU-768P/prepreg αποτελείται από υψηλό - υφαμένο ποιότητα ε-γυαλί που ντύνεται με το σύστημα εποξικής ρητίνης, το οποίο παρέχει στα φύλλα πλαστικού το χαρακτηριστικό UV-φραγμών, και τη συμβατότητα με την αυτοματοποιημένη οπτική διαδικασία επιθεώρησης (AOI). Αυτά τα προϊόντα είναι κατάλληλα για τους πίνακες που πρέπει να επιζήσουν των αυστηρών θερμικών κύκλων, ή για να δοκιμάσουν την υπερβολική εργασία συνελεύσεων. TU-768 φύλλα πλαστικού εκθέτουν άριστο CTE, την ανώτερη χημική αντίσταση και τη θερμική σταθερότητα συν την ιδιοκτησία αντίστασης του CAF.

Ο αμόλυβδος πράσινος τυπωμένος πίνακας κυκλωμάτων υψηλός-Tg στηρίχτηκε στον πυρήνα TU-768 και TU-768P Prepreg 0

Κύριες εφαρμογές

Καταναλωτικά ηλεκτρονικά

Κεντρικός υπολογιστής, τερματικός σταθμός

Αυτοκίνητος

Κύρια χαρακτηριστικά

Αμόλυβδο συμβατό σύστημα διαδικασίας

Άριστος συντελεστής της θερμικής επέκτασης

Ιδιοκτησία αντι-CAF

Ανώτερη χημική και θερμική αντίσταση

Φθορισμός για AOI

Αντίσταση υγρασίας

Η ικανότητα PCB μας (TU-768)

Υλικό PCB:	Υψηλός-Tg και υψηλή θερμική εποξική ρητίνη αξιοπιστίας
Προσδιορισμός:	TU-768
Διηλεκτρική σταθερά:	4.3
Αρίθμηση στρώματος:	Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm)
Πάχος PCB:	10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 62mil (1.575mm)
Μέγεθος PCB:	≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως:	Πράσινο, μαύρο, ματ μαύρο, μπλε, ματ μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει:	Γυμνός χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης, βύθιση ασημένια κ.λπ….
Τεχνολογία:	HDI, μέσω στο μαξιλάρι, τον έλεγχο σύνθετης αντίστασης, την τυφλή μέσω/που θάβονται μέσω, ακρών επένδυση, BGA, τις τρύπες κ.λπ. Countsunk.

Ο αμόλυβδος πράσινος τυπωμένος πίνακας κυκλωμάτων υψηλός-Tg στηρίχτηκε στον πυρήνα TU-768 και TU-768P Prepreg 1

Χαρακτηριστικές ιδιότητες TU-768

	Χαρακτηριστικές τιμές	Βελτίωση	ΕΠΙ-4101 το /126
Θερμικός
Tg (DMA)	190°C
Tg (DSC)	180°C		> 170°C
Tg (TMA)	170°C	Ε-2/105
TD (TGA)	350°C		> 340°C
Χ-άξονας CTE	11~15 ppm/°C		ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Υ-άξονας CTE	11~15 ppm/°C	Ε-2/105	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Ζ-άξονας CTE	2.70%		< 3="">
Θερμική πίεση, επιπλέον σώμα ύλης συγκολλήσεως, 288°C	> 60 SEC	Α	> 10 SEC
T260	> 60 λ.		> 30 λ.
T288	> 20 λ.	Ε-2/105	> 15 λ.
T300	> 2 λ.		> 2 λ.
Εύφλεκτο	94V-0	Ε-24/125	94V-0
DK & DF
Permittivity (RC 50%) @10GHz	4.3
Εφαπτομένη απώλειας (RC 50%) @10GHz	0,018
Ηλεκτρικός
Permittivity (RC50%)
1GHz (SPC method/4291B)	4.4 / 4.3		< 5="">
5GHz (μέθοδος SPC)	4.3	Ε-2/105	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
10GHz (μέθοδος SPC)	4.3		ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Εφαπτομένη απώλειας (RC50%)
1GHz (SPC method/4291B)	0,019 /0.018		< 0="">
5GHz (μέθοδος SPC)	0,021	Ε-2/105	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
10GHz (μέθοδος SPC)	0,023		ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Ειδική αντίσταση όγκου	> 1010 MΩ•εκατ.	Γ-96/35/90	> 106 MΩ•εκατ.
Ειδική αντίσταση επιφάνειας	> 108 MΩ	Γ-96/35/90	> 104 MΩ
Ηλεκτρική δύναμη	> 40 KV/mm	Α	> 30 KV/mm
Διηλεκτρική διακοπή	> 50 kV	Α	> 40 KV
Μηχανικός
Συντελεστής νεολαιών
Κατεύθυνση στρεβλώσεων	25 GPa	Α	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Γεμίστε την κατεύθυνση	22 GPa
Κάμψης δύναμη
Κατά μήκος	> 60.000 PSI	Α	> 60.000 PSI
Σταυροειδώς	> 50.000 PSI	Α	> 50.000 PSI
Δύναμη φλούδας, 1,0 oz φύλλο αλουμινίου cRtf $cu	7~9 lb/in	Α	> 4 lb/in
Απορρόφηση νερού	0,18%	Ε-1/105+d-24/23	< 0="">
