PCB υψηλής συχνότητας που στηρίζεται σε Rogers IsoClad 917 μη υφανθε'ντα υλικά fiberglass/PTFE

Τροποποιημένο:	1
τιμή:	USD 9.99-99.99 Per Piece
τυποποιημένη συσκευασία:	Κενό
Περίοδος παράδοσης:	10 εργάσιμες ημέρες
μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	50000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Technologies Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-205-V1.04

Γυαλί εποξικό:

IsoClad 917

Τελικό ύψος του PCB:

0,13 χιλ. ± 10%

Τελικό φύλλο αλουμινίου εξωτερικό:

Η επιφάνεια τελειώνει:

Χρυσός βύθισης

Χρώμα μασκών ύλης συγκολλήσεως:

ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ

Χρώμα του συστατικού μύθου:

ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ

Αριθμός στρωμάτων:

Δοκιμή:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD 9.99-99.99 Per Piece

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

10 εργάσιμες ημέρες

Όροι πληρωμής:

Δυνατότητα προσφοράς:

50000 κομμάτια το μήνα

Περιγραφή του προϊόντος

PCB υψηλής συχνότητας που στηρίζεται σε Rogers IsoClad 917 μη υφανθε'ντα υλικά fiberglass/PTFE

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Συνοπτική εισαγωγή

Το Rogers IsoClad 917 φύλλα πλαστικού είναι μη υφανθε'ντα σύνθετα fiberglass/PTFE που χρησιμοποιούν μια χαμηλή αναλογία fiberglass/PTFE για να επιτύχει χαμηλότερη 2,17 ή 2,20 διηλεκτρική σταθερά και 0,0013 παράγοντα διασκεδασμού. Οι πιό μακροχρόνιες τυχαίες ίνες και η ιδιόκτητη διαδικασία IsoClad 917 παρέχουν τη μεγαλύτερη διαστατική σταθερότητα και την ομοιομορφία διηλεκτρικής σταθεράς από τους ανταγωνιστές σε παρόμοιες κατηγορίες. Είναι μη υφανθείσα ενίσχυση φίμπεργκλας, λιγότερο άκαμπτη από το υφαμένο φίμπεργκλας, έτσι έχει χρησιμοποιήσει στις εφαρμογές όπου το τελικό PCB μπορεί να καμφθεί στη μορφή, συμπεριλαμβανομένων των σύμμορφων κεραιών ή των wrap-around κεραιών.

Χαρακτηριστικά γνωρίσματα

1. Χαμηλή διηλεκτρική σταθερά (DK) 2,17 ή 2,20

2. Χαμηλός παράγοντας διασκεδασμού .0013 σε 10GHz

3. Εξαιρετικά - χαμηλή απώλεια

4. Απορρόφηση χαμηλής υγρασίας

5. Ιδιαίτερα ισοτροπικός στις κατευθύνσεις Χ, Υ και Ζ

Χαρακτηριστικές εφαρμογές:

1. Σύμμορφες κεραίες

2. Κυκλώματα Stripline και Microstrip

3. Συστήματα καθοδήγησης

4. Συστήματα ραντάρ

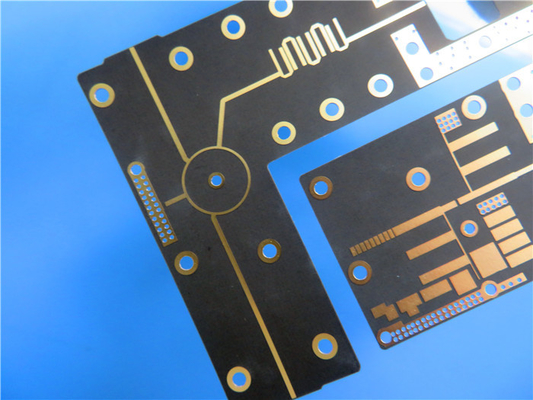

PCB υψηλής συχνότητας που στηρίζεται σε Rogers IsoClad 917 μη υφανθε'ντα υλικά fiberglass/PTFE 0

Η ικανότητα PCB μας (IsoClad 917)

Υλικό PCB:	Μη υφανθε'ντα σύνθετα φίμπεργκλας/PTFE
Προσδιορισμός:	IsoClad 917
Διηλεκτρική σταθερά:	2.17 ή 2.20 (10 Ghz)
Παράγοντας διασκεδασμού	0,0013 (10 Ghz)
Αρίθμηση στρώματος:	Ενιαίο πλαισιωμένο, διπλασιάζει το πλαισιωμένο, πολυστρωματικό PCB, υβριδικό PCB
Βάρος χαλκού:	1oz (35µm), 2oz (70µm)
Διηλεκτρικό πάχος	20mil (0.508mm), 31mil (0.787mm), 62mil (1.575mm)
Μέγεθος PCB:	≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει:	Γυμνός χαλκός, HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP, καθαρά χρυσά καλυμμένος κ.λπ….

Τα πλεονεκτήματά μας

Ιδρυμένη το 2003, η Co. τεχνολογίας ηλεκτρονικής Shenzhen Bicheng, ΕΠΕ είναι καθιερωμένος προμηθευτής και εξαγωγέας PCB υψηλής συχνότητας σε Shenzhen Κίνα, που χωρίζει την κυψελοειδή κεραία σταθμών βάσης, το δορυφόρο, τα παθητικά τμήματα υψηλής συχνότητας, microstrip το κύκλωμα γραμμών και γραμμών ζωνών, τον εξοπλισμό κυμάτων χιλιοστόμετρου, τα συστήματα ραντάρ, την ψηφιακή κεραία ραδιοσυχνότητας και άλλους τομείς παγκοσμίως για 19 έτη. Η υψηλή συχνότητά μας PCBs στηρίζεται κυρίως σε 3 υλικά εμπορικά σήματα υψηλής συχνότητας: Εταιρία, Taconic και Wangling Rogers. Σειρές διηλεκτρικής σταθεράς από 2,2 έως 10,2 κ.λπ.

Έχουμε επίσης τα τμήματα του πίνακα κυκλωμάτων FR-4, των εύκαμπτων κυκλωμάτων και του πυρήνα PCBs μετάλλων που χαρακτηρίζεται ως πρωτότυπα, μικρά τρεξίματα στη μαζική παραγωγή. Επίσης ενεργά έρευνα και χτίζουμε τέτοια υθηλής προστιθέμενης αξίας προγράμματα PCB όπως HDI, γρήγορη στροφή, έλεγχος σύνθετης αντίστασης, ο βαριοί χαλκός και backplane επιβιβάζονται κ.λπ. Αυτό έχει κάνει τα προϊόντα PCB μας να παραγάγουν μια αποτελεσματική επέκταση και μια συμπλήρωση, καθώς επίσης και το σχηματισμό της ενσωματωμένης γραμμής προϊόντων που κυμαίνεται από το χαμηλό σημείο ως το υψηλό σημείο.

Παράρτημα: Χαρακτηριστικές τιμές IsoClad 917

Ιδιοκτησία	IsoClad 917	Όρος	Μέθοδος δοκιμής
Διηλεκτρική σταθερά @ 10 Ghz	2.17, 2.20	C23/50	ΕΠΙ TM-650 2.5.5.5
Παράγοντας διασκεδασμού @ 10 Ghz	0,0013	C23/50	ΕΠΙ TM-650 2.5.5.5
Θερμικός συντελεστής του ER (ppm/°C)	-157	-10°C σε +140°C	ΕΠΙ TM-650 2.5.5.5 Προσαρμοσμένος
Δύναμη φλούδας (ίντσα lbs.per)	10	Μετά από θερμικό	ΕΠΙ TM-650 2.4.8
Ειδική αντίσταση όγκου (mΩ-εκατ.)	1.5 Χ 10^10	C96/35/90	ΕΠΙ TM-650 2.5.17.1
Ειδική αντίσταση επιφάνειας (MΩ)	1.0 Χ 10^9	C96/35/90	ΕΠΙ TM-650 2.5.17.1
Αντίσταση τόξων (δευτερόλεπτα)	>180	D48/50	ASTM Δ-495
Εκτατός συντελεστής (kpsi)	133, 120	Α, 23°C	ASTM Δ-638
Εκτατή δύναμη (kpsi)	4.3, 3.8	Α, 23°C	ASTM Δ-882
Συμπιεστικός συντελεστής (kpsi)	182	Α, 23°C	ASTM Δ-695
Κάμψης συντελεστής (kpsi)	213	Α, 23°C	ASTM Δ-790
Διηλεκτρική διακοπή (kv)	>45	D48/50	ASTM Δ-149
Πυκνότητα (g/cm3)	2.23	Α, 23°C	ASTM δ-792 μέθοδος Α
Απορρόφηση νερού (%)	0,04	E1/105 + D24/23	Mil-s-13949H 3.7.7 ΕΠΙ TM-650 2.6.2.2
Συντελεστής θερμικού		0°C σε 100°C	ΕΠΙ TM-650 2.4.24
Επέκταση (ppm/°C)			Mettler 3000
Χ άξονας	46		Θερμομηχανικός
Άξονας Υ	47		Συσκευή ανάλυσης
Άξονας Ζ	236
Θερμική αγωγιμότητα (W/mK)	0,263	100°C	ASTM Ε-1225
Outgassing		125°C, ≤10-6 torr
Συνολική μαζική απώλεια (%)	0,02		Μέγιστο 1,00%
Συλλεχθείσα πτητική ουσία	0,00		Μέγιστο 0,10%
Συμπυκνώσιμο υλικό (%)
Επανάκτηση υδρατμών (%)	0,02
Ορατό συμπύκνωμα (±)	Αριθ.
Εύφλεκτο	Καλύπτει τις απαιτήσεις UL94-V0	C48/23/50, E24/125	UL 94 κάθετη ΕΠΙ TM-650 2.3.10 εγκαυμάτων
