PCB αργιλίου 1,8 χρυσής σύνθετης χιλ. συγκέντρωσης βύθισης

Τροποποιημένο:	1
τιμή:	USD50~60
τυποποιημένη συσκευασία:	κενό
Περίοδος παράδοσης:	5-6 εργάσιμες ημέρες
μέθοδος πληρωμής:	Μ / Τ, Paypal
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-0119-V1.19

Πυρήνας αργιλίου:

1W / MK διηλεκτρικό υλικό 75um

Τελικό ύψος του PCB:

1.8mm ±0.12

Τελικό φύλλο αλουμινίου εξωτερικό:

Η επιφάνεια τελειώνει:

Χρυσό 0.025µm πάνω από 3µm νικέλιο βύθισης

Χρώμα μασκών ύλης συγκολλήσεως:

Λευκό

Χρώμα του συστατικού μύθου:

μαύρος

δοκιμής:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD50~60

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

5-6 εργάσιμες ημέρες

Όροι πληρωμής:

Μ / Τ, Paypal

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

Σχεδιάγραμμα προϊόντων

1.1 γενική περιγραφή

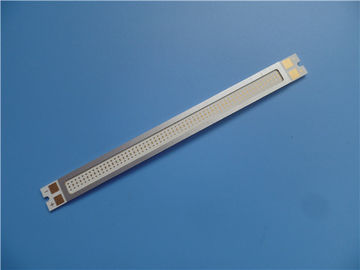

Αυτό είναι ένας τύπος του PCB αργιλίου για την εφαρμογή του ρυθμιστή διακοπτών. Είναι ένα ενιαίο στρώμα

Πίνακας MCPCB στη βάση 1,6 χιλ. με 1 θερμική αγωγιμότητα W/MK. Το πιάτο αργιλίου

είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012 την κατηγορία

2 χρησιμοποίηση των παρεχόμενων στοιχείων Gerber. 30 πίνακες συσκευάζονται χωριστά.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Α. συνδυασμός βελτιστοποίησης κυκλώματος δύναμης και κυκλώματος ελέγχου,
Β. αντικαταστήστε το εύθραυστο κεραμικό υπόστρωμα και λάβετε μια καλύτερη μηχανική διάρκεια,
Γ. αποτελεσματική διάχυση θερμότητας στο σχέδιο του κυκλώματος,
Δ. μειώστε τη λειτουργούσα θερμοκρασία του εξοπλισμού,
Ε. βελτιώστε την πυκνότητα ισχύος και την αξιοπιστία της συσκευής,
Φ. παρατείνετε τη ζωή υπηρεσιών του προϊόντος,
Γ. περιεκτική διαχείριση εξοπλισμού και συντήρηση και έλεγχος διεργασίας,
Χ. το σχέδιο εφαρμοσμένης μηχανικής αποτρέπει τα προβλήματα από την εμφάνιση στην προπαραγωγή.
Ι. τα προϊόντα και η κατασκευή πιστοποιούνται από τις εξουσιοδοτημένες οργανώσεις.
J. μεγάλη εξυπηρέτηση πελατών
Κ. υλικά RoHS
Λ. UL που προσαρμόζεται

1.3 εφαρμογή

PCB αργιλίου ανώτατων λαμπτήρων, συσκευή παροχής ηλεκτρικού ρεύματος, ηλεκτρικό κύκλωμα φίλτρων Α, υψηλή συχνότητα

ενισχυτής

1.4 φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	100 Χ 25mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	PCB IMS
Αριθμός στρωμάτων	Ενιαίο πλαισιωμένο PCB
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 35um (1oz)
	1W/MK διηλεκτρικό υλικό 75um
	Αργίλιο 1060 1.6mm
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	10mil/18mil
Ελάχιστες/μέγιστες τρύπες:	0
Αριθμός διαφορετικών τρυπών:	0
Αριθμός τρυπών τρυπανιών:	0
Αριθμός αλεσμένων αυλακώσεων:	2
Αριθμός εσωτερικών διακοπών:	0
Έλεγχος σύνθετης αντίστασης	αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Πυρήνας αργιλίου:	1W / MK διηλεκτρικό υλικό 75um
Θερμική αντίσταση (°C/W)	≤0.45
Τάση διακοπής (VDC)	4000
Τελικό φύλλο αλουμινίου εξωτερικό:	1oz
Τελικό φύλλο αλουμινίου εσωτερικό:	0oz
Τελικό ύψος του PCB:	1.8mm ±0.12
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Χρυσό 0.025µm πάνω από 3µm νικέλιο βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει:	ΝΑ ΟΛΟΚΛΗΡΩΣΕΙ, ελάχιστο 12micron
Να συγκολλήσει το χρώμα μασκών:	Λευκό, Taiyo PSR400 WT02
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΚΟΡΥΦΗ
Χρώμα του συστατικού μύθου	Μαύρος
Όνομα ή λογότυπο κατασκευαστών:	Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ	Μη καλυμμένος σε όλη την τρύπα το (NPTH)
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059»
Επένδυση πινάκων:	0,0029»
Ανοχή τρυπανιών:	0,002»
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

PCB αργιλίου 1,8 χρυσής σύνθετης χιλ. συγκέντρωσης βύθισης 0

Αλέθοντας μηχανή PCB

PCB αργιλίου 1,8 χρυσής σύνθετης χιλ. συγκέντρωσης βύθισης 1
