Τόπος καταγωγής: | Κίνα |
Μάρκα: | Bicheng Enterprise Limited |
Πιστοποίηση: | UL |
Αριθμό μοντέλου: | BIC-0064-V6.4 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | USD40~50 |
Συσκευασία λεπτομέρειες: | κενό |
Χρόνος παράδοσης: | 5-6 εργάσιμες ημέρες |
Όροι πληρωμής: | Μ / Τ, Paypal |
Δυνατότητα προσφοράς: | 45000 κομμάτια το μήνα |
θερμική αγωγιμότητα: | Τ-Prepreg 1KA διηλεκτρικό | Τελικό ύψος του PCB: | 1.6mm ±0.16 |
---|---|---|---|
Τελικό φύλλο αλουμινίου εξωτερικό: | 1oz | Η επιφάνεια τελειώνει: | Electroless νικέλιο πέρα από το χρυσό βύθισης (ENIG) |
Χρώμα μασκών ύλης συγκολλήσεως: | μαύρος | Χρώμα του συστατικού μύθου: | κανένας |
δοκιμής: | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
Σχεδιάγραμμα προϊόντων

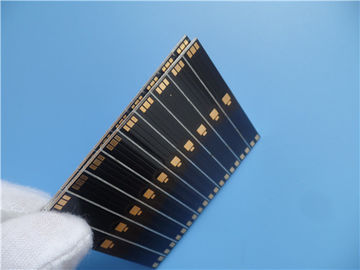

1.1 γενική περιγραφή
Αυτό είναι ένας τύπος του PCB αργιλίου για την εφαρμογή ενός ηλεκτρικού κύκλωμα φίλτρων. Είναι ένα ενιαίο
πίνακας στρώματος MCPCB 1,6 χιλ. σε παχύ με τη θερμική αγωγιμότητα 2 W/MK. Το αργίλιο
το πιάτο είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012
Κατηγορία 2 που χρησιμοποιεί τα παρεχόμενα στοιχεία Gerber. 25 επιτροπές συσκευάζονται για την αποστολή.
1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Διαδικασία Α. SMT.
Β. ο αποτελεσματικός διασκεδασμός θερμότητας μειώνει τη λειτουργούσα θερμοκρασία της ενότητας και
παρατείνει τη ζωή υπηρεσιών.
Γ. η πυκνότητα και η αξιοπιστία ισχύος είναι βελτιωμένα επάνω 10%.
Δ. μειώστε την εξάρτηση των heatsinks και άλλου υλικού (συμπεριλαμβανομένου θερμικού
διασυνδέστε τα υλικά),
Ε. μειώστε τον όγκο του προϊόντος,
Φ. μειώστε το κόστος του υλικού και της συνέλευσης,
Γ. περιεκτική διαχείριση εξοπλισμού και συντήρηση και έλεγχος διεργασίας,
Χ. ακριβής επιθεώρηση WIP και έλεγχος καθώς επίσης και οδηγία εργασίας,
Ι. ολόκληρη η διαδικασία επεξεργασίας ελέγχεται συνολικά.
J. παράδοση εγκαίρως: >98%
Κ. ποσοστό καταγγελίας πελατών: <1>
Λ. Κανένα MOQ, χαμηλότερο κόστος για τα πρωτότυπα και τα δείγματα.
1.3 εφαρμογή
Εμπορικός φωτισμός, σύστημα ασφαλείας, γέφυρα διορθωτών, υπαίθριος φωτισμός για την οδό ταχείας κυκλοφορίας
1.4 φύλλο παραμέτρου και στοιχείων
ΜΈΓΕΘΟΣ PCB | 105 Χ 68mm=5PCS |
ΤΥΠΟΣ ΠΙΝΑΚΩΝ | PCB IMS |
Αριθμός στρωμάτων | Ενιαίο πλαισιωμένο PCB |
Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
Μέσω των τμημάτων τρυπών | Αριθ. |
STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 35um (1oz) |
2.0W/MK διηλεκτρικό υλικό | |
Βάση 6061 αργιλίου | |
ΤΕΧΝΟΛΟΓΙΑ | |
Ελάχιστα ίχνος και διάστημα: | 10mil/11.9mil |
Ελάχιστες/μέγιστες τρύπες: | αριθ. |
Αριθμός διαφορετικών τρυπών: | αριθ. |
Αριθμός τρυπών τρυπανιών: | αριθ. |
Θερμική αντίσταση (°C/W) | ≤0.45 |
Τάση διακοπής (VDC) | 4000 |
Έλεγχος σύνθετης αντίστασης | αριθ. |
ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
Θερμική αγωγιμότητα | Τ-Prepreg 1KA διηλεκτρικό |
Τελικό φύλλο αλουμινίου εξωτερικό: | 1oz |
Τελικό φύλλο αλουμινίου εσωτερικό: | 0oz |
Τελικό ύψος του PCB: | 1.6mm ±0.16 |
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
Η επιφάνεια τελειώνει |
Electroless νικέλιο πέρα από το χρυσό βύθισης (ENIG) (1 νικέλιο µ» πάνω από 100 µ») |
Η μάσκα ύλης συγκολλήσεως ισχύει: | Να ολοκληρώσει. ελάχιστο 12µm. |
Χρώμα μασκών ύλης συγκολλήσεως: | Μαύρος |
Τύπος μασκών ύλης συγκολλήσεως: | LPSM |
CONTOUR/CUTTING | Δρομολόγηση |
ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
Πλευρά του συστατικού μύθου | κανένας |
Χρώμα του συστατικού μύθου | κανένας |
Όνομα ή λογότυπο κατασκευαστών: | σύμφωνα με την απαίτηση |
ΜΕΣΩ | αριθ. μέσω |
FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
Διάσταση περιλήψεων: | 0,0059» (0.15mm) |
Επένδυση πινάκων: | 0,0030» (0.076mm) |
Ανοχή τρυπανιών: | 0,002» (0.05mm) |
ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
ΕΦΑΡΜΟΓΗ: | Ελαφριά, ασύρματη επικοινωνία οδηγήσεων Διαποδιαμορφωτής USB Ενισχυτής Wifi Ενότητα ΠΣΤ ΠΣΤ Bluetooth |
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
Η ποικιλία του αργιλίου PCBs
Διάθεση πριν από τη μάσκα ύλης συγκολλήσεως
