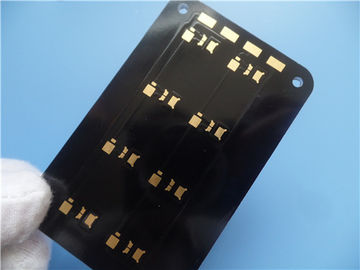

PCB αργιλίου με τη θερμική αγωγιμότητα 3W/MK

Τροποποιημένο:	1
τιμή:	USD40~50
τυποποιημένη συσκευασία:	κενό
Περίοδος παράδοσης:	5-6 εργάσιμες ημέρες
μέθοδος πληρωμής:	Μ / Τ, Paypal
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-0063-V6.3

θερμική αγωγιμότητα:

3W / Διηλεκτρικό υλικό MK, MCPCB

Τελικό φύλλο αλουμινίου εξωτερικό:

Τελικό ύψος του PCB:

1.6mm ±0.16

Η επιφάνεια τελειώνει:

Electroless νικέλιο πέρα από το χρυσό βύθισης (ENIG)

Χρώμα μασκών ύλης συγκολλήσεως:

μαύρος

Χρώμα του συστατικού μύθου:

κανένας

δοκιμής:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD40~50

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

5-6 εργάσιμες ημέρες

Όροι πληρωμής:

Μ / Τ, Paypal

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

Σχεδιάγραμμα προϊόντων

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος του PCB αργιλίου για την εφαρμογή του οδηγημένου φωτισμού. Είναι ένα ενιαίο στρώμα

Πίνακας MCPCB 1,6 χιλ. σε παχύ με τη θερμική αγωγιμότητα 3 W/MK. Το πιάτο αργιλίου

είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012 την κατηγορία

2 χρησιμοποίηση των παρεχόμενων στοιχείων Gerber. 25 πίνακες συσκευάζονται για την αποστολή.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Διαδικασία Α. SMT.
Β. ο αποτελεσματικός διασκεδασμός θερμότητας μειώνει τη λειτουργούσα θερμοκρασία της ενότητας και

παρατείνει τη ζωή υπηρεσιών.
Γ. η πυκνότητα και η αξιοπιστία ισχύος είναι βελτιωμένα επάνω 10%.
Δ. μειώστε την εξάρτηση των heatsinks και άλλου υλικού (συμπεριλαμβανομένης της θερμικής διεπαφής

υλικό),
Ε. μειώστε τον όγκο του προϊόντος,
Φ. μειώστε το κόστος του υλικού και της συνέλευσης,
Γ. θερμική δοκιμή πίεσης, δοκιμή αξιοπιστίας, δοκιμή αντίστασης μόνωσης και ιοντική μόλυνση

δοκιμή
Χ. επιλέξιμο ποσοστό προϊόντων πρώτης παραγωγής: >95%
Ι. PCB που κατασκευάζει αυστηρά σύμφωνα με τις απαραίτητες προδιαγραφές.
J. υψηλή τεχνολογία
Κ. εστίαση στη χαμηλή έως μέση παραγωγή όγκου
Λ. η μικρή διαταγή ποσότητας γίνεται αποδεκτή

1.3 εφαρμογή

Εγχώριος φωτισμός, ελαφρύ σύστημα μετατροπής, στερεός ηλεκτρονόμος, PCB αργιλίου λαμπτήρων τοίχων

1.4 φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	80 Χ 50mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	PCB IMS
Αριθμός στρωμάτων	Ενιαίο πλαισιωμένο PCB
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 35um (1oz)
	3W/MK διηλεκτρικό υλικό 100um
	Βάση 5052 αργιλίου
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	11mil/11.5mil
Ελάχιστες/μέγιστες τρύπες:	8.5mm
Αριθμός διαφορετικών τρυπών:	1
Αριθμός τρυπών τρυπανιών:	4
Θερμική αντίσταση (°C/W)	≤0.45
Τάση διακοπής (VDC)	4000
Έλεγχος σύνθετης αντίστασης	αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Θερμική αγωγιμότητα	3W / Διηλεκτρικό υλικό MK, MCPCB
Τελικό φύλλο αλουμινίου εξωτερικό:	1oz
Τελικό φύλλο αλουμινίου εσωτερικό:	0oz
Τελικό ύψος του PCB:	1.6mm ±0.16
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Electroless νικέλιο πέρα από το χρυσό βύθισης (ENIG) (1 νικέλιο µ» πάνω από 100 µ»)
Η μάσκα ύλης συγκολλήσεως ισχύει:	Να ολοκληρώσει. ελάχιστο 12µm.
Χρώμα μασκών ύλης συγκολλήσεως:	Μαύρος
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	κανένας
Χρώμα του συστατικού μύθου	κανένας
Όνομα ή λογότυπο κατασκευαστών:	σύμφωνα με την απαίτηση
ΜΕΣΩ	αριθ. μέσω
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059» (0.15mm)
Επένδυση πινάκων:	0,0030» (0.076mm)
Ανοχή τρυπανιών:	0,002» (0.05mm)
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

Η ποικιλία του αργιλίου PCBs

PCB αργιλίου με τη θερμική αγωγιμότητα 3W/MK 0

Αυτόματη κολλώντας μηχανή ταινιών

PCB αργιλίου με τη θερμική αγωγιμότητα 3W/MK 1
