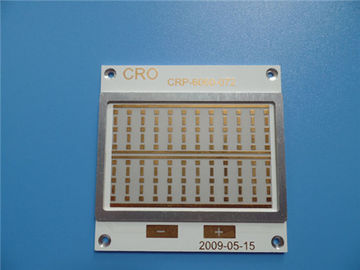

Πλάκα αλουμινίου PCB 5052 Σύνθετη δομή

Τροποποιημένο:	1
τιμή:	USD40~50
τυποποιημένη συσκευασία:	κενό
Περίοδος παράδοσης:	5-6 εργάσιμες ημέρες
μέθοδος πληρωμής:	Μ / Τ, Paypal
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-0058-V5.8

θερμική αγωγιμότητα:

1W/MK διηλεκτρικό υλικό, MCPCB

Τελικό ύψος του PCB:

1.6mm ±0.16

Τελικό φύλλο αλουμινίου εξωτερικό:

Η επιφάνεια τελειώνει:

Electroless νικέλιο πέρα από το χρυσό βύθισης (ENIG)

Χρώμα μασκών ύλης συγκολλήσεως:

Λευκό, PSR400 WT02

Χρώμα του συστατικού μύθου:

κανένας απαιτημένος

δοκιμής:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD40~50

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

5-6 εργάσιμες ημέρες

Όροι πληρωμής:

Μ / Τ, Paypal

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

Σχεδιάγραμμα προϊόντων

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος του PCB αργιλίου για την αίτηση του οδηγού μηχανών. Είναι ένα ενιαίο στρώμα

Πίνακας MCPCB 1,6 χιλ. σε παχύ με 1 θερμική αγωγιμότητα W/MK. Έχει χτίσει με το σύνθετο

δομή. Το πιάτο αργιλίου είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από Taiyo. Είναι

κατασκευασμένος ανά ΕΠΙ 6012 κατηγορία 2 που χρησιμοποιεί τα παρεχόμενα στοιχεία Gerber. 20 πίνακες είναι συσκευασμένη αποστολή.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Διαδικασία Α. SMT.
Β. ο αποτελεσματικός διασκεδασμός θερμότητας μειώνει τη λειτουργούσα θερμοκρασία της ενότητας και παρατείνει

η ζωή υπηρεσιών.
Γ. η πυκνότητα και η αξιοπιστία ισχύος είναι βελτιωμένα επάνω 10%.
Δ. μειώστε την εξάρτηση των heatsinks και άλλου υλικού (συμπεριλαμβανομένης της θερμικής διεπαφής

υλικό),
Ε. μειώστε τον όγκο του προϊόντος,
Φ. μειώστε το κόστος του υλικού και της συνέλευσης,
Γ. δοκιμή υψηλής τάσης, δοκιμή ελέγχου σύνθετης αντίστασης, μικροϋπολογιστής-τμήμα, δοκιμή ύλη συγκολλήσεως-δυνατότητας,
Χ. θερμική δοκιμή πίεσης, δοκιμή αξιοπιστίας, δοκιμή αντίστασης μόνωσης και ιοντική δοκιμή μόλυνσης,
Ι. επιλέξιμο ποσοστό προϊόντων πρώτης παραγωγής: >95%
J. η μικρή διαταγή ποσότητας γίνεται αποδεκτή
Κ. παράδοση εγκαίρως: >98%
Λ. ποσοστό καταγγελίας πελατών: <1>
1.3 εφαρμογή

Προενισχυτής, εξοπλισμός αυτοματισμού γραφείου, πίνακας ΚΜΕ, οδηγός δισκετών, Downlight

1.4 φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	60 Χ 60mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	Ενιαίο πλαισιωμένο PCB αργιλίου
Αριθμός στρωμάτων	ένα στρώμα
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 35um (1oz)
	1W/MK διηλεκτρικό υλικό
	Αργίλιο 5052
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	16mil/17mil
Ελάχιστες/μέγιστες τρύπες:	3.3/7.5mm
Αριθμός διαφορετικών τρυπών:	1
Αριθμός τρυπών τρυπανιών:	4
Θερμική αντίσταση (°C/W)	≤0.45
Τάση διακοπής (VDC)	4000
Έλεγχος σύνθετης αντίστασης	αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Θερμική αγωγιμότητα	1W/MK διηλεκτρικό υλικό, MCPCB
Τελικό φύλλο αλουμινίου εξωτερικό:	1oz
Τελικό φύλλο αλουμινίου εσωτερικό:	0oz
Τελικό ύψος του PCB:	1.6mm ±0.16
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Electroless νικέλιο πέρα από το χρυσό βύθισης (ENIG) (1 νικέλιο µ» πάνω από 100 µ»)
Η μάσκα ύλης συγκολλήσεως ισχύει:	Να ολοκληρώσει. ελάχιστο 12µm.
Χρώμα μασκών ύλης συγκολλήσεως:	Λευκό, PSR400 WT02
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Η δρομολόγηση, πλαίσιο αργιλίου με το PCB αργιλίου
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	κανένας απαιτημένος
Χρώμα του συστατικού μύθου	κανένας απαιτημένος
Όνομα ή λογότυπο κατασκευαστών:	κανένας απαιτημένος
ΜΕΣΩ	αριθ. μέσω
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059» (0.15mm)
Επένδυση πινάκων:	0,0030» (0.076mm)
Ανοχή τρυπανιών:	0,002» (0.05mm)
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

Η ποικιλία του αργιλίου PCBs

Πλάκα αλουμινίου PCB 5052 Σύνθετη δομή 0

Αλέθοντας μηχανή PCB

Πλάκα αλουμινίου PCB 5052 Σύνθετη δομή 1
