Τόπος καταγωγής: | Κίνα |
Μάρκα: | Bicheng Enterprise Limited |
Πιστοποίηση: | UL |
Αριθμό μοντέλου: | BIC-0057-V5.7 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | USD40~50 |
Συσκευασία λεπτομέρειες: | κενό |
Χρόνος παράδοσης: | 5-6 εργάσιμες ημέρες |
Όροι πληρωμής: | Μ / Τ, Paypal |
Δυνατότητα προσφοράς: | 45000 κομμάτια το μήνα |
θερμική αγωγιμότητα: | 1W/MK διηλεκτρικό υλικό, MCPCB | Τελικό ύψος του PCB: | 1.0mm ±0.1 |
---|---|---|---|
Τελικό φύλλο αλουμινίου εξωτερικό: | 1 oz | Η επιφάνεια τελειώνει: | Electroless νικέλιο πέρα από το χρυσό βύθισης (ENIG) (1 νικέλιο µ» πάνω από 100 µ») |
Χρώμα μασκών ύλης συγκολλήσεως: | Λευκό, PSR400 WT02 | Χρώμα του συστατικού μύθου: | κανένας απαιτημένος |
δοκιμής: | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |

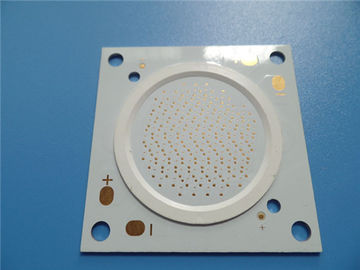

Σχεδιάγραμμα προϊόντων
1.1 γενική περιγραφή
Αυτό είναι ένας τύπος του PCB αργιλίου για την εφαρμογή του ρυθμιστή διακοπτών. Είναι ένα ενιαίο στρώμα
Πίνακας MCPCB 1,0 χιλ. σε παχύ με 1 θερμική αγωγιμότητα W/MK. Το πιάτο αργιλίου
είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012
Κατηγορία 2 που χρησιμοποιεί τα παρεχόμενα στοιχεία Gerber. 20 πίνακες συσκευάζονται για την αποστολή.
1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Διαδικασία Α. SMT.
Β. ο αποτελεσματικός διασκεδασμός θερμότητας μειώνει τη λειτουργούσα θερμοκρασία της ενότητας και
παρατείνει τη ζωή υπηρεσιών.
Γ. η πυκνότητα και η αξιοπιστία ισχύος είναι βελτιωμένα επάνω 10%.
Δ. μειώστε την εξάρτηση των heatsinks και άλλου υλικού (συμπεριλαμβανομένης της θερμικής διεπαφής
υλικό),
Ε. μειώστε τον όγκο του προϊόντος,
Φ. μειώστε το κόστος του υλικού και της συνέλευσης,
Γ. το σχέδιο εφαρμοσμένης μηχανικής αποτρέπει τα προβλήματα από την εμφάνιση στην προπαραγωγή.
Χ. τα προϊόντα και η κατασκευή πιστοποιούνται από τις εξουσιοδοτημένες οργανώσεις.
Ι. δοκιμές 100% συμπεριλαμβανομένης της ηλεκτρικής δοκιμής και της επιθεώρησης AOI.
J. περισσότερο από εμπειρία 15 ετών
Κ. υψηλή τεχνολογία
Λ. εστίαση στη χαμηλή έως μέση παραγωγή όγκου
1.3 εφαρμογή
Ακουστικός ενισχυτής, ηλεκτρικό κύκλωμα φίλτρων Α, αυτόματο σύστημα ελέγχου ασφάλειας, λαμπτήρας προβολέων
1.4 φύλλο παραμέτρου και στοιχείων
ΜΈΓΕΘΟΣ PCB | 55 Χ 55mm=1PCS |
ΤΥΠΟΣ ΠΙΝΑΚΩΝ | PCB πυρήνων μετάλλων |
Αριθμός στρωμάτων | Ενιαίο πλαισιωμένο PCB |
Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
Μέσω των τμημάτων τρυπών | Αριθ. |
STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 35um (1oz) |
1W/MK διηλεκτρικό υλικό | |
Αργίλιο 5052 | |
ΤΕΧΝΟΛΟΓΙΑ | |
Ελάχιστα ίχνος και διάστημα: | 15mil/12mil |
Ελάχιστες/μέγιστες τρύπες: | 3.5/6.3mm |
Αριθμός διαφορετικών τρυπών: | 4 |
Αριθμός τρυπών τρυπανιών: | 9 |
Θερμική αντίσταση (°C/W) | ≤0.45 |
Τάση διακοπής (VDC) | 4000 |
Έλεγχος σύνθετης αντίστασης | αριθ. |
ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
Θερμική αγωγιμότητα | 1W/MK διηλεκτρικό υλικό, MCPCB |
Τελικό φύλλο αλουμινίου εξωτερικό: | 1oz |
Τελικό φύλλο αλουμινίου εσωτερικό: | 0oz |
Τελικό ύψος του PCB: | 1.0mm ±0.1 |
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
Η επιφάνεια τελειώνει |
Electroless νικέλιο πέρα από το χρυσό βύθισης (ENIG) (1 νικέλιο µ» πάνω από 100 µ») |
Η μάσκα ύλης συγκολλήσεως ισχύει: | Να ολοκληρώσει. ελάχιστο 12µm. |
Χρώμα μασκών ύλης συγκολλήσεως: | Λευκό, PSR400 WT02 |
Τύπος μασκών ύλης συγκολλήσεως: | LPSM |
CONTOUR/CUTTING | Δρομολόγηση |
ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
Πλευρά του συστατικού μύθου | κανένας απαιτημένος |
Χρώμα του συστατικού μύθου | κανένας απαιτημένος |
Όνομα ή λογότυπο κατασκευαστών: | κανένας απαιτημένος |
ΜΕΣΩ | μέσω σκεπασμένου με τέντα. |
FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
Διάσταση περιλήψεων: | 0,0059» (0.15mm) |
Επένδυση πινάκων: | 0,0030» (0.076mm) |
Ανοχή τρυπανιών: | 0,002» (0.05mm) |
ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
