Το ενιαίο πλαισιωμένο PCB 2W αργιλίου/το MK HASL LF ίσχυσε στο φωτισμό των οδηγήσεων.

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

PCB σειράς F4B

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Το ενιαίο πλαισιωμένο PCB 2W αργιλίου/το MK HASL LF ίσχυσε στο φωτισμό των οδηγήσεων.

Τροποποιημένο:	1
τιμή:	USD40~50
τυποποιημένη συσκευασία:	κενό
Περίοδος παράδοσης:	5-6 εργάσιμες ημέρες
μέθοδος πληρωμής:	Μ / Τ, Paypal
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-0050-V5.0

γυαλί εποξικό:

2W/MK διηλεκτρικό υλικό, βασισμένο στο αργίλιο PCB

Τελικό ύψος του PCB:

1.6mm ±0.16

Τελικό φύλλο αλουμινίου εξωτερικό:

Η επιφάνεια τελειώνει:

HASL, αμόλυβδο, Sn>=2.54µm

Χρώμα μασκών ύλης συγκολλήσεως:

Άσπρος.

Χρώμα του συστατικού μύθου:

μαύρος

δοκιμής:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD40~50

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

5-6 εργάσιμες ημέρες

Όροι πληρωμής:

Μ / Τ, Paypal

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

Σχεδιάγραμμα προϊόντων

1.1 γενική περιγραφή

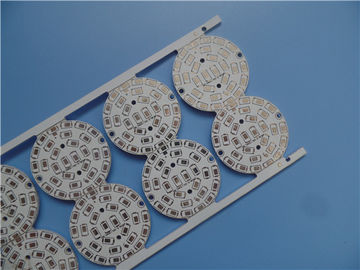

Αυτό είναι ένας τύπος του PCB αργιλίου για την εφαρμογή του οδηγημένου φωτισμού. Είναι ένα ενιαίο στρώμα

Πίνακας MCPCB 1,6 χιλ. σε παχύ με τη θερμική αγωγιμότητα 2W/MK. Το πιάτο αργιλίου

είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012

Κατηγορία 2 που χρησιμοποιεί τα παρεχόμενα στοιχεία Gerber. Κάθε 10 πίνακες ή επιτροπές συσκευάζονται χωριστά.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Διαδικασία Α. SMT.
Β. ο αποτελεσματικός διασκεδασμός θερμότητας μειώνει τη λειτουργούσα θερμοκρασία της ενότητας και

παρατείνει τη ζωή υπηρεσιών.
Γ. η πυκνότητα και η αξιοπιστία ισχύος είναι βελτιωμένα επάνω 10%.
Δ. μειώστε την εξάρτηση των heatsinks και άλλου υλικού (συμπεριλαμβανομένης της θερμικής διεπαφής

υλικό),
Ε. μειώστε τον όγκο του προϊόντος,
Φ. μειώστε το κόστος του υλικού και της συνέλευσης,
Γ. ακριβής επιθεώρηση WIP και έλεγχος καθώς επίσης και οδηγία εργασίας,
Χ. ολόκληρη η διαδικασία επεξεργασίας ελέγχεται συνολικά.
Ι. η συνάντηση του τυπωμένου πίνακα κυκλωμάτων σας χρειάζεται από το PCB τη διαμόρφωση πρωτοτύπου στο μαζικό όγκο

παραγωγή.
J. UL που αναγνωρίζεται και RoHS οδηγία-υποχωρητικό
Υλικά Κ. RoHS
Λ. UL που προσαρμόζεται

1.3 εφαρμογή

Εισόδου-εξόδου ενισχυτής, μετατροπέας DC/AC, αυτοκίνητο ignitor, λαμπτήρας οδών

1.4 φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	160 Χ 83mm=8PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ
Αριθμός στρωμάτων	Ενιαίο πλαισιωμένο PCB
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 35um (1oz)
	διηλεκτρικό υλικό 80um 2W/MK
	Βάση μετάλλων (αργίλιο 5052)
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	10mil/12mil
Ελάχιστες/μέγιστες τρύπες:	0.4/2.5mm
Αριθμός διαφορετικών τρυπών:	5
Αριθμός τρυπών τρυπανιών:	454
Αριθμός αλεσμένων αυλακώσεων:	22
Αριθμός εσωτερικών διακοπών:	0
Έλεγχος σύνθετης αντίστασης	αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό:	2W/MK διηλεκτρικό υλικό, βασισμένο στο αργίλιο PCB
Τελικό φύλλο αλουμινίου εξωτερικό:	1oz
Τελικό φύλλο αλουμινίου εσωτερικό:	0oz
Τελικό ύψος του PCB:	1.6mm ±0.16
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	HASL, αμόλυβδο, Sn>=2.54µm
Η μάσκα ύλης συγκολλήσεως ισχύει:	Να ολοκληρώσει, ελάχιστο 12micon.
Να συγκολλήσει το χρώμα μασκών:	Άσπρος.
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΚΟΡΥΦΗ
Χρώμα του συστατικού μύθου	Μαύρος
Όνομα ή λογότυπο κατασκευαστών:	Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ	Καλυμμένος μέσω της τρύπας (PTH), μέσω σκεπασμένου με τέντα.
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059» (0.15mm)
Επένδυση πινάκων:	0,0030» (0.076mm)
Ανοχή τρυπανιών:	0,002» (0.05mm)
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

Η ποικιλία του αργιλίου PCBs

Το ενιαίο πλαισιωμένο PCB 2W αργιλίου/το MK HASL LF ίσχυσε στο φωτισμό των οδηγήσεων. 0

Αλέθοντας μηχανή PCB

Το ενιαίο πλαισιωμένο PCB 2W αργιλίου/το MK HASL LF ίσχυσε στο φωτισμό των οδηγήσεων. 1
