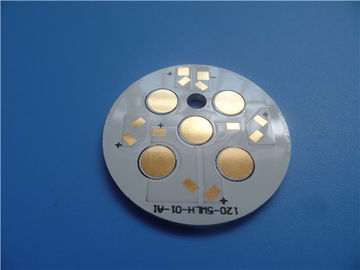

Ενιαίο πλαισιωμένο PCB αργιλίου 3W/MK με το χρυσό βύθισης

Τροποποιημένο:	1
τιμή:	USD20~30
τυποποιημένη συσκευασία:	κενό
Περίοδος παράδοσης:	4-5 εργάσιμες ημέρες
μέθοδος πληρωμής:	Μ / Τ, Paypal
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-0995-V9.95

Πυρήνας αργιλίου:

3W / MK διηλεκτρικό υλικό 75um

Τελικό ύψος του PCB:

1.6mm ±0.16

Τελικό φύλλο αλουμινίου εξωτερικό:

Η επιφάνεια τελειώνει:

Χρυσός Immersin

Χρώμα μασκών ύλης συγκολλήσεως:

Λευκό

Χρώμα του συστατικού μύθου:

μαύρος

δοκιμής:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD20~30

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

4-5 εργάσιμες ημέρες

Όροι πληρωμής:

Μ / Τ, Paypal

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

Σχεδιάγραμμα προϊόντων

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος του PCB αργιλίου για την εφαρμογή της επικοινωνίας ηλεκτρονική

εξοπλισμός. Είναι ενιαίος πίνακας στρώματος MCPCB 1,6 χιλ. σε παχύ με 3 W/MK θερμικά

αγωγιμότητα. Το πιάτο αργιλίου είναι από ITEQ, μάσκα ύλης συγκολλήσεως και από

Taiyo. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25

οι πίνακες συσκευάζονται χωριστά.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Α. συνδυασμός βελτιστοποίησης κυκλώματος δύναμης και κυκλώματος ελέγχου,
Β. αντικαταστήστε το εύθραυστο κεραμικό υπόστρωμα και λάβετε μια καλύτερη μηχανική διάρκεια,
Γ. αποτελεσματική διάχυση θερμότητας στο σχέδιο του κυκλώματος,
Δ. μειώστε τη λειτουργούσα θερμοκρασία του εξοπλισμού,
Ε. βελτιώστε την πυκνότητα ισχύος και την αξιοπιστία της συσκευής,
Φ. παρατείνετε τη ζωή υπηρεσιών του προϊόντος,
Γ. επιλέξιμο ποσοστό προϊόντων πρώτης παραγωγής: >95%
Χ. περιεκτική διαχείριση εξοπλισμού και συντήρηση και έλεγχος διεργασίας,
Ι. ολόκληρη η διαδικασία επεξεργασίας ελέγχεται συνολικά.
J. UL που αναγνωρίζεται και RoHS οδηγία-υποχωρητικό
Κ. περισσότερο από εμπειρία 15 ετών
Λ. υψηλή τεχνολογία

1.3 εφαρμογή

Αυτοκινητικός λαμπτήρας, θερμαντικό σώμα, ηλεκτρομηχανικός, εισόδου-εξόδου ενισχυτής

1.4 φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	36 X 36 χιλ. (διάμετρος 36mm)
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	PCB IMS
Αριθμός στρωμάτων	Ενιαίο πλαισιωμένο PCB
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 70um (2oz)
	3W/MK διηλεκτρικό υλικό 75um
	Αργίλιο 6061 1.5mm
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	18mil/15mil
Ελάχιστες/μέγιστες τρύπες:	4.0mm
Αριθμός διαφορετικών τρυπών:	1
Αριθμός τρυπών τρυπανιών:	1
Αριθμός αλεσμένων αυλακώσεων:	0
Αριθμός εσωτερικών διακοπών:	0
Έλεγχος σύνθετης αντίστασης	αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Πυρήνας αργιλίου:	3W / MK διηλεκτρικό υλικό 75um
Θερμική αντίσταση (°C/W)	≤0.45
Τάση διακοπής (VDC)	4000
Τελικό φύλλο αλουμινίου εξωτερικό:	2oz
Τελικό φύλλο αλουμινίου εσωτερικό:	0oz
Τελικό ύψος του PCB:	1.6mm ±0.16
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Χρυσός Immersin
Η μάσκα ύλης συγκολλήσεως ισχύει:	ΝΑ ΟΛΟΚΛΗΡΩΣΕΙ, ελάχιστο 12micron
Να συγκολλήσει το χρώμα μασκών:	Άσπρος
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΚΟΡΥΦΗ
Χρώμα του συστατικού μύθου	Μαύρος
Όνομα ή λογότυπο κατασκευαστών:	Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ	Μη καλυμμένος σε όλη την τρύπα το (NPTH)
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059»
Επένδυση πινάκων:	0,0029»
Ανοχή τρυπανιών:	0,002»
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

Ενιαίο πλαισιωμένο PCB αργιλίου 3W/MK με το χρυσό βύθισης 0

Ενιαίο πλαισιωμένο PCB αργιλίου 3W/MK με το χρυσό βύθισης 1
