Βαρύ PCB χαλκού που στηρίζεται στη βάση αργιλίου με 10 Oz βάρους χαλκού

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

PCB σειράς F4B

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Βαρύ PCB χαλκού που στηρίζεται στη βάση αργιλίου με 10 Oz βάρους χαλκού

Τροποποιημένο:	1
τιμή:	USD20~30
τυποποιημένη συσκευασία:	Κενό
Περίοδος παράδοσης:	5-6 εργάσιμες ημέρες
μέθοδος πληρωμής:	T/T/paypal
Ικανότητα εφοδιασμού:	45000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Enterprise Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-0879-V8.79

θερμική αγωγιμότητα:

1W/MK διηλεκτρικό υλικό, MCPCB

Πίνακας πυκνά:

1.2mm ±0.12

Χαλκός πυκνά:

10 oz

Η επιφάνεια τελειώνει:

Χρώμα μασκών ύλης συγκολλήσεως:

κανένα που απαιτείται

Χρώμα του συστατικού μύθου:

κανένα που απαιτείται

δοκιμής:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD20~30

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

5-6 εργάσιμες ημέρες

Όροι πληρωμής:

T/T/paypal

Δυνατότητα προσφοράς:

45000 κομμάτια το μήνα

Περιγραφή του προϊόντος

Σχεδιάγραμμα προϊόντων

1.1 γενική περιγραφή

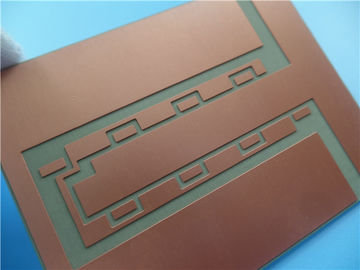

Αυτό είναι ένας τύπος του βαριού PCB χαλκού που στηρίζεται στο υπόστρωμα αργιλίου με τη διακοπή

τάση 4000 VDC για την εφαρμογή της μεγάλος-τρέχουσας εφαρμογής. Είναι 1,2 χιλ.

πυκνά χωρίς και συγκολλήστε τη μάσκα και ένα επίστρωμα OSP στα μαξιλάρια.

το υλικό βάσεων είναι από Totking παρέχοντας το ενιαίο επάνω PCB. Κατασκευάζονται ανά

ΕΠΙ 6012 κατηγορία 2 που χρησιμοποιεί τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για

αποστολή.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Α. συνδυασμός βελτιστοποίησης κυκλώματος δύναμης και κυκλώματος ελέγχου
Β. καλύτερος διασκεδασμός θερμότητας της υψηλής θερμότητας που παράγεται από το μεγάλο ρεύμα
PCB Γ. που κατασκευάζει στις απαραίτητες προδιαγραφές.
Δ. 8000 τύποι των PCB το μήνα
Ε. γρήγορη χρονική ανοχή: 3-5 ημέρες
Φ. δωρεάν panelization PCB

1.3 εφαρμογή

Συνεχής παροχή ηλεκτρικού ρεύματος, παροχή ηλεκτρικού ρεύματος υπολογιστών γραφείου, παροχές ηλεκτρικού ρεύματος υπολογιστών, μπαταρία

Παροχή ηλεκτρικού ρεύματος, δύναμη αναστροφέων, τμήματα παροχής ηλεκτρικού ρεύματος, παροχή ηλεκτρικού ρεύματος DVE, ηλεκτρική

όχημα που χρεώνει (εμπορικός και βιομηχανικός), μετατροπέας εναλλασσόμενου ρεύματος εναλλασσόμενου ρεύματος, αναστροφέας 2000W,

1.4 φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	75 Χ 64mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	PCB αργιλίου, PCB IMS
Αριθμός στρωμάτων	Ενιαίο πλαισιωμένο PCB
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - um 350 (10 oz)
	1W/MK διηλεκτρικό υλικό
	Αργίλιο 5052 0.8mm
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	70 mil/70 mil
Ελάχιστες/μέγιστες τρύπες:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Αριθμός διαφορετικών τρυπών:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Αριθμός τρυπών τρυπανιών:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Θερμική αντίσταση (°C/W)	≤0.45
Τάση διακοπής (VDC)	4000
Έλεγχος σύνθετης αντίστασης	αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Θερμική αγωγιμότητα	1W/MK διηλεκτρικό υλικό, MCPCB
Τελικό φύλλο αλουμινίου εξωτερικό:	10 OZ
Τελικό φύλλο αλουμινίου εσωτερικό:	0 oz
Τελικό ύψος του PCB:	1.2mm ±0.12
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	OSP
Η μάσκα ύλης συγκολλήσεως ισχύει:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα μασκών ύλης συγκολλήσεως:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Τύπος μασκών ύλης συγκολλήσεως:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα του συστατικού μύθου	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Όνομα ή λογότυπο κατασκευαστών:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
ΜΕΣΩ	αριθ. μέσω
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059» (0.15mm)
Επένδυση πινάκων:	0,0030» (0.076mm)
Ανοχή τρυπανιών:	0,002» (0.05mm)
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

Ποικιλία των PCB

Βαρύ PCB χαλκού που στηρίζεται στη βάση αργιλίου με 10 Oz βάρους χαλκού 0

Βαρύ PCB χαλκού που στηρίζεται στη βάση αργιλίου με 10 Oz βάρους χαλκού 1
