Astra® MT77 Υψηλής Συχνότητας Λαμινάρισμα & Προσαρμοσμένες Λύσεις PCB – Πλήρης Επισκόπηση



Ε: Τι είναι το Astra® MT77 και τι είδους PCB μπορούμε να παραδώσουμε βασιζόμενοι σε αυτό;

Α: Το Astra® MT77 είναι το σύστημα λαμινάρισματος και προεμποτισμού της Isola με εξαιρετικά χαμηλές απώλειες και υψηλή θερμική αντίσταση, ειδικά σχεδιασμένο για εφαρμογές χιλιοστομετρικών κυμάτων (mmWave) και RF/μικροκυμάτων. Βασικές παράμετροι: Dk = 3.00, Df τόσο χαμηλό όσο 0.0017, Tg = 200°C, και Td = 360°C.

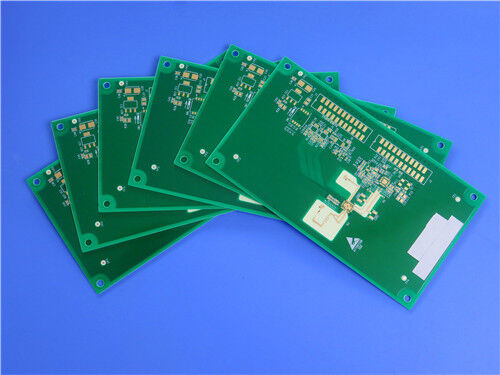

Βασιζόμενοι σε αυτό το υλικό, προσφέρουμε πλήρως βασισμένα σε MT77, 6-στρώματα, μικτής πίεσης PCB με προηγμένα χαρακτηριστικά HDI, συμπεριλαμβανομένων τυφλών οπών (L1–L2, L5–L6), πλήρωσης με ρητίνη G12 και ηλεκτρολυτικής πλήρωσης οπών. Το προϊόν αναφοράς σε αυτό το έγγραφο καθορίζεται ως: 6-στρώματα χαλκού, τελικού πάχους 0.994mm, εσωτερικός χαλκός 0.5oz / εξωτερικός 1oz, επιμετάλλωση με εμβάπτιση ασημιού, πράσινη μάσκα συγκόλλησης με λευκή σήμανση, πάνελ 131mm × 107mm.





Βασικά Συμπεράσματα

	Κύριο Σημείο	Περιγραφή
①	Βαθμός Υλικού	Astra® MT77 – ειδικά κατασκευασμένο για mmWave και πέρα, υπερβαίνοντας τα συμβατικά υλικά FR-4 και πολλά υλικά βασισμένα σε PTFE.
②	Ηλεκτρική Απόδοση	Dk = 3.00 (σταθερό από 2–10GHz), Df = 0.0017 (@10GHz) – προσφέροντας εξαιρετική ακεραιότητα σήματος σε υψηλές συχνότητες.
③	Θερμική Αξιοπιστία	Tg = 200°C, Td = 360°C – πλήρως συμβατό με συγκόλληση χωρίς μόλυβδο και απαιτητικά περιβάλλοντα λειτουργίας.
④	Συμβατότητα Διαδικασίας	Υποστηρίζει τυπικές διαδικασίες κατασκευής FR-4 – δεν απαιτείται ειδικός χειρισμός, μειώνοντας το κόστος και τον χρόνο παράδοσης.
⑤	Δυνατότητα Κατασκευής	Υποστηρίζει τυφλές οπές (L1–L2, L5–L6), πλήρωση με ρητίνη G12 + ηλεκτρολυτική πλήρωση, και άλλες προηγμένες διαδικασίες HDI.
⑥	Συμμόρφωση με Πρότυπα	Συμμορφώνεται με IPC-4103 /17, UL 94 V-0, και UL RTI 130°C (Αρχείο Νο. E41625).





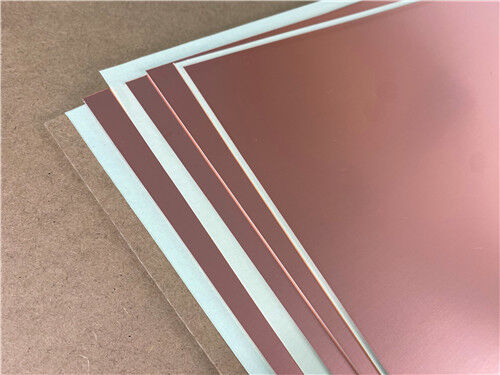

1. Επισκόπηση Υλικού – Γιατί Astra® MT77;

Το Astra® MT77 είναι ένα επαναστατικό προϊόν διηλεκτρικού με πολύ χαμηλές απώλειες, προσαρμοσμένο για εμπορικές συχνότητες RF, μικροκυμάτων και χιλιοστομετρικών κυμάτων. Η μοναδική του σύνθεση γεφυρώνει το χάσμα μεταξύ των υψηλής απόδοσης λαμινωμάτων PTFE και των συμβατικών υλικών βασισμένων σε εποξειδική ρητίνη – προσφέροντας ανώτερες ηλεκτρικές ιδιότητες, ενώ παραμένει πλήρως συμβατό με τις τυπικές γραμμές παραγωγής PCB.





Βασικές ιδιότητες υλικού (βάσει επίσημου φύλλου δεδομένων):

Ιδιότητα	Τυπική Τιμή	Μονάδα	Μέθοδος Δοκιμής (IPC-TM-650)
Θερμοκρασία Μετάβασης Γυαλιού (Tg) μέσω DSC	200	°C	2.4.25C
Θερμοκρασία Αποσύνθεσης (Td) @5% απώλεια βάρους	360	°C	2.4.24.6
Απολαστινοποίηση T260 / T288 (TMA)	>60 / –	Λεπτά	2.4.24.1
Z-CTE (Πριν/Μετά το Tg)	50–70 / 250–350	ppm/°C	2.4.24C
X/Y-CTE (Πριν το Tg)	12	ppm/°C	2.4.24C
Θερμική Αγωγιμότητα	0.45	W/m·K	ASTM E1952
Απορρόφηση Υγρασίας	0.1	%	2.6.2.1A
Βαθμός Ευφλεκτότητας	V-0	–	UL 94
RTI (Σχετικός Θερμικός Δείκτης)	130	°C	UL 796





2. Ηλεκτρική Απόδοση – Κρίσιμη για Σχεδιασμό Υψηλής Συχνότητας

Παράμετρος	Συνθήκη	Τιμή	Μέθοδος Δοκιμής
Dk (Διηλεκτρική Σταθερά)	@ 2 GHz / @ 10 GHz	3	2.5.5.5
Df (Εφαπτομένη Απωλειών)	@ 2 GHz / @ 10 GHz	0.0017	Bereskin Stripline
Αντίσταση Όγκου	C-96/35/90	1.33 × 10⁷	MΩ-cm	2.5.17.1
Αντίσταση Επιφάνειας	C-96/35/90	1.33 × 10⁵	MΩ	2.5.17.1
Διηλεκτρική Αντοχή	–	45.4	kV	2.5.6B
Αντίσταση Τόξου	–	139	Δευτερόλεπτα	2.5.1B
Ηλεκτρική Ισχύς (Λαμινάρισμα & προεμποτισμός)	–	45 (1133)	kV/mm (V/mil)	2.5.6.2A
CTI (Συγκριτικός Δείκτης Παρακολούθησης)	Κλάση 3	175–249	Volt	UL 746A / ASTM D3638





Γιατί αυτό έχει σημασία:



Το εξαιρετικά χαμηλό Df ελαχιστοποιεί την απώλεια εισαγωγής – κρίσιμο για 5G, αυτόνομα ραντάρ (77GHz) και δορυφορικές συνδέσεις.



Η σταθερή Dk σε όλο το φάσμα συχνοτήτων εξασφαλίζει σταθερό έλεγχο σύνθετης αντίστασης, μειώνοντας την απώλεια επιστροφής και την παραμόρφωση σήματος.





3. Μηχανική & Θερμική Αξιοπιστία

Ιδιότητα	Τιμή (Μήκος / Εγκάρσια κατεύθυνση)	Μονάδα	Μέθοδος Δοκιμής
Αντοχή Ξεφλουδίσματος (1 oz φύλλο EDC)	1.0 (5.7)	N/mm (lb/in)	2.4.8.3
Αντοχή Κάμψης	338 (49.0) / 269 (39.0)	MPa (kpsi)	2.4.4B
Αντοχή Εφελκυσμού	214 (31.0) / 165 (24.0)	MPa (kpsi)	ASTM D3039
Λόγος Poisson	0.183 / 0.182	–	ASTM D3039







Συνέπειες σχεδιασμού:



Η υψηλή Tg και Td επιτρέπουν αξιόπιστη λειτουργία σε περιβάλλοντα RF υψηλής ισχύος.



Η αντιστοίχιση CTE με τον χαλκό μειώνει την τάση στις οπές που επιμεταλλώνονται (PTH) κατά τη διάρκεια θερμικών κύκλων.





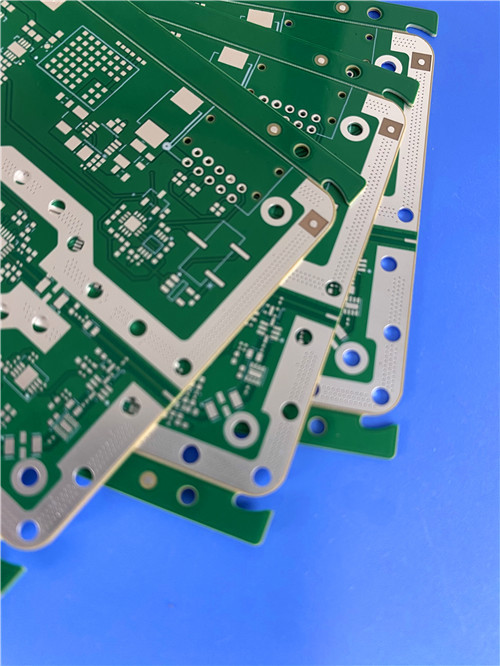

4. Αναφορά Προσαρμοσμένου PCB – Πλακέτα 6 Στρωμάτων 0.994mm

Αυτή η ενότητα περιγράφει το πραγματικό προϊόν που κατασκευάσαμε, αποδεικνύοντας την τεχνική μας ικανότητα με αυτό το υλικό.





Βασικές Προδιαγραφές

Στοιχείο	Προδιαγραφή
Αριθμός Στρωμάτων	6-στρώματα χαλκού
Στοίβα Υλικού	3 × 0.127mm πυρήνες MT77 + προεμποτισμός MT77 (πλήρως βασισμένο σε MT77)
Τελικό Πάχος Πλακέτας	0.994mm
Εσωτερικό Φύλλο Χαλκού	0.5 oz
Εξωτερικό Φύλλο Χαλκού	1.0 oz
Επιφανειακή Επεξεργασία	Εμβάπτιση Ασημιού
Μάσκα Συγκόλλησης / Σήμανση	Πράσινη μάσκα συγκόλλησης / Λευκή μεταξοτυπία
Μέγεθος Πάνελ	131mm × 107mm (1 τεμάχιο)

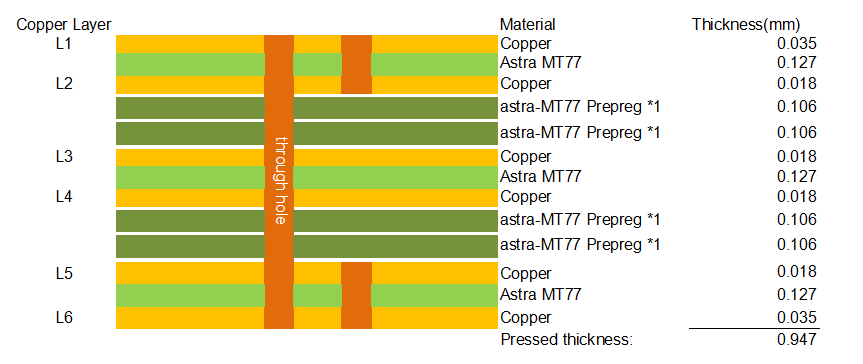

Στοίβα - up



Προηγμένα Χαρακτηριστικά Διαδικασίας

Ιδιότητα	Τιμή (Μήκος / Εγκάρσια κατεύθυνση)	Μονάδα
Αντοχή Ξεφλουδίσματος (1 oz φύλλο EDC)	1.0 (5.7)	N/mm (lb/in)
Αντοχή Κάμψης	338 (49.0) / 269 (39.0)	MPa (kpsi)
Αντοχή Εφελκυσμού	214 (31.0) / 165 (24.0)	MPa (kpsi)





Πίνακας Σύγκρισης – MT77 vs. Εναλλακτικά Υλικά Υψηλής Συχνότητας

Παράμετρος	Astra® MT77	Τυπικό FR-4 (Υψηλής-Tg)	Τυπικό Λαμινάρισμα Βασισμένο σε PTFE
Dk @ 10GHz	3	~4.2–4.5	~2.9–3.2
Df @ 10GHz	0.0017	~0.015–0.020	~0.0015–0.0025
Tg	200°C	~170–180°C	~180–240°C (ποικίλλει)
Td	360°C	~340°C	~400°C+
Απορρόφηση Υγρασίας	0.10%	~0.3–0.5%	<0.1%
Συμβατότητα Διαδικασίας FR-4	Ναι	Ναι	Περιορισμένη (απαιτεί ειδικό χειρισμό)
Επίπεδο Κόστους	Μεσαίο-Υψηλό	Χαμηλό	Υψηλό
Καλύτερη Εφαρμογή	mmWave, 5G, Ραντάρ	Γενικά ψηφιακά, RF χαμηλής ταχύτητας	Υψηλής τεχνολογίας μικροκύματα, αεροδιαστημική



Συμπέρασμα: Το MT77 προσφέρει ηλεκτρική απόδοση κοντά στο PTFE με κατασκευασιμότητα FR-4 – μια ισορροπημένη επιλογή για εμπορικά προϊόντα mmWave.





Περιοχές Εφαρμογής



Αυτόνομα Ραντάρ – 77GHz προσαρμοστικό cruise control, ανίχνευση τυφλού σημείου, προειδοποίηση σύγκρουσης



Υποδομές 5G – σταθμοί βάσης mmWave, μικρά κύτταρα, κεραίες διαμόρφωσης δέσμης



Δορυφορικές Επικοινωνίες – τερματικά ζώνης Ku/Ka, κεραίες φάσης



Αεροδιαστημική & Άμυνα – συστήματα ραντάρ, ηλεκτρονικός πόλεμος, μονάδες RF υψηλής αξιοπιστίας



Ψηφιακά Υψηλής Ταχύτητας – οπτικοί πομποδέκτες 400G/800G, εξοπλισμός δοκιμών & μετρήσεων



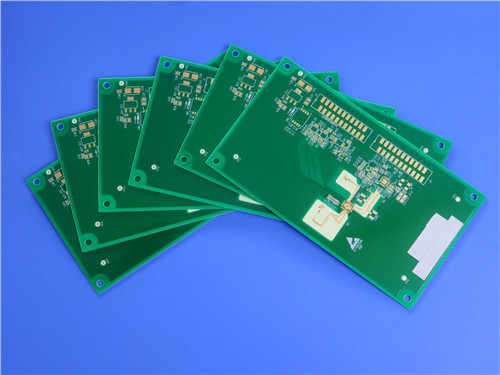

Το προσαρμοσμένο μας PCB – με τυφλές οπές, πλήρωση με ρητίνη και ηλεκτρολυτική πλήρωση – είναι ιδιαίτερα κατάλληλο για μονάδες RF εμπρόσθιου μέρους υψηλής πυκνότητας και πάνελ κεραιών φάσης όπου η ακεραιότητα σήματος και η θερμική διαχείριση είναι κρίσιμες.





Ε1: Είναι το Astra® MT77 συμβατό με τυπικές διαδικασίες FR-4;

Α: Ναι. Σε αντίθεση με τα υλικά βασισμένα σε PTFE, το MT77 μπορεί να επεξεργαστεί χρησιμοποιώντας συμβατικό εξοπλισμό και παραμέτρους FR-4, μειώνοντας σημαντικά το κόστος κατασκευής και τον χρόνο παράδοσης.





Ε2: Τι τύποι φύλλων χαλκού υποστηρίζονται;
Α: Το φύλλο δεδομένων αναφέρεται σε φύλλα VLP/HVLP (χαμηλού προφίλ / πολύ χαμηλού προφίλ), τα οποία είναι βελτιστοποιημένα για χαμηλή απώλεια εισαγωγής σε υψηλές συχνότητες.





Ε3: Μπορείτε να υποστηρίξετε σχεδιασμούς με ελεγχόμενη σύνθετη αντίσταση με αυτό το υλικό;
Α: Απολύτως. Η σταθερή τιμή Dk 3.00 επιτρέπει ακριβή μοντελοποίηση σύνθετης αντίστασης. Μπορούμε να προσαρμόσουμε τα πλάτη των γραμμών και τη στοίβα για να καλύψουμε τις συγκεκριμένες απαιτήσεις σύνθετης αντίστασης.





Ε4: Ποιος είναι ο μέγιστος αριθμός στρωμάτων που μπορείτε να κατασκευάσετε με MT77;
Α: Υποστηρίζουμε έως και 12+ στρώματα με MT77, ανάλογα με τη στοίβα και τη δομή των οπών.





Ε5: Είναι η εμβάπτιση ασημιού η μόνη διαθέσιμη επιμετάλλωση;
Α: Όχι. Προσφέρουμε επίσης ENIG, ENEPIG, εμβάπτιση καλάι και OSP. Η εμβάπτιση ασημιού συνιστάται για εφαρμογές RF λόγω της χαμηλής αντίστασης επαφής και της απουσίας στρώματος φραγμού νικελίου.





Ε6: Ποιος είναι ο χρόνος παράδοσης για ένα τέτοιο προσαρμοσμένο PCB;
Α: Ο τυπικός χρόνος παράδοσης για πολυστρωματικές πλακέτες βασισμένες σε MT77 με χαρακτηριστικά HDI είναι 8–10 εργάσιμες ημέρες για πρωτότυπα, με δυνατότητα μικρότερων χρόνων παράδοσης κατόπιν αιτήματος.





Ε7: Παρέχετε υποστήριξη σχεδιασμού ή προτάσεις στοίβας;
Α: Ναι. Η ομάδα μηχανικών μας μπορεί να βοηθήσει με το σχεδιασμό της στοίβας, τον υπολογισμό σύνθετης αντίστασης και τις αναθεωρήσεις DFM (Σχεδιασμός για Κατασκευασιμότητα).
