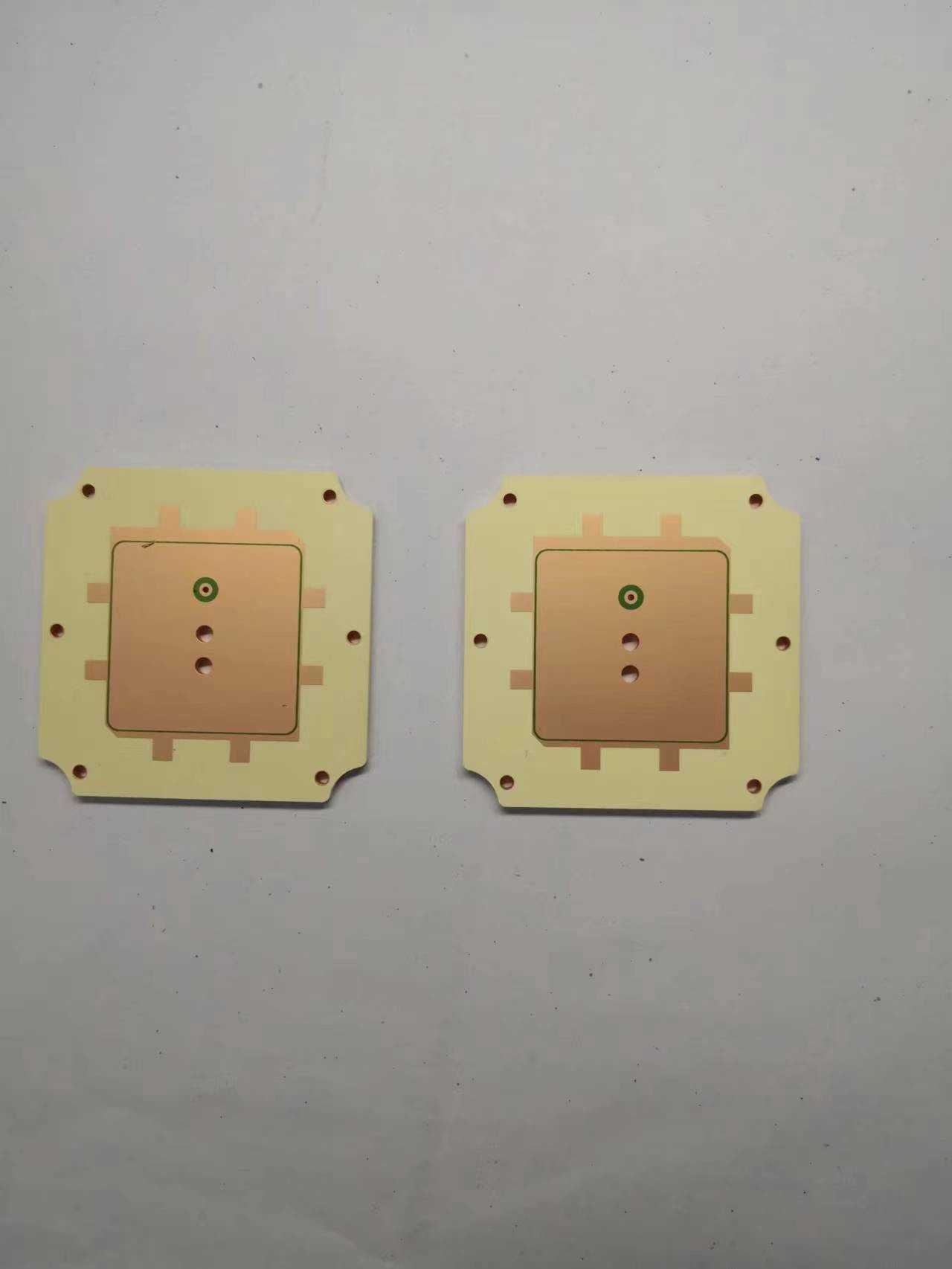

TP2000 PCB Τελειωμένο πάχος 10mm Διπλής όψης 1oz βαρύτητα χαλκού cu με ENIG

Περιγραφή προϊόντων

Στον δυναμικό κόσμο των ηλεκτρονικών συσκευών, η επιλογή του υλικού των πλακών κυκλωμάτων (PCB) μπορεί να κάνει ή να καταστρέψει την επιτυχία του έργου σας.Ετοιμαστείτε να βουτήξετε στο εξαιρετικό βασίλειο του υλικού PCB TP2000, όπου οι προκλήσεις υψηλών θερμοκρασιών και οι στόχοι μικροποίησης βρίσκουν το τέλειο άθροισμα.

Το υλικό PCB TP2000 αποκαλύφθηκε:

Το υλικό PCB TP2000 συνδυάζει τις δυνάμεις της κεραμικής και της ρητίνης εθέρα πολυφαινυλενίου (PPO), αποκτώντας μια σειρά από αξιοσημείωτα χαρακτηριστικά:

• Κηραμική/PPO σύνθεση: Το TP2000 αξιοποιεί τη συνδυασμένη δύναμη της κεραμικής και της ρητίνης PPO, παρέχοντας εξαιρετική θερμική σταθερότητα, μηχανική ανθεκτικότητα και εξαιρετικές ηλεκτρικές ιδιότητες.
• Η διηλεκτρική σταθερά και ο συντελεστής διάσπασης: Η διηλεκτρική σταθερά του TP2000 των 20 στα 5GHz εξασφαλίζει αξιόπιστη ακεραιότητα σήματος, ενώ ο εντυπωσιακά χαμηλός συντελεστής διάσπασης του είναι 0.002 στα 5GHz μειώνει την απώλεια σήματος, ακόμη και σε εφαρμογές υψηλής συχνότητας.
• Θερμικός συντελεστής DK (TCDK): Με TCDK -55 ppm/°C, το TP2000 διατηρεί σταθερές ηλεκτρικές επιδόσεις σε ευρύ εύρος θερμοκρασιών,καθιστώντας την ιδανική επιλογή για περιβάλλοντα ευαίσθητα στη θερμοκρασία.
• Συντελεστής θερμικής διαστολής (CTE): Το TP2000 διαθέτει ισορροπημένο συντελεστή θερμικής διαστολής, ελαχιστοποιώντας τη μηχανική πίεση και μετριασμένα προβλήματα όπως η στρέβλωση.και 40 ppm/°C προς την κατεύθυνση z.

TP2000 PCB Stackup και κατασκευή:
Το υλικό PCB TP2000 λάμπει σε δύο στρώματα άκαμπτων PCB, προσφέροντας τόσο μηχανική αντοχή όσο και εξαιρετικές ηλεκτρικές ιδιότητες.

η τυπική συσσώρευση:

• Τάγμα Χαλκού 1: Ένα ανθεκτικό στρώμα με πάχος χαλκού 35μm (1oz) εξασφαλίζει αντοχή και αποτελεσματική αγωγιμότητα.
• TP2000 Core: Η καρδιά του PCB, ένας στερεός πυρήνας με πάχος 394 mil (10 mm), εγγυάται σταθερότητα και αξιοπιστία.
• Διάταξη χαλκού 2: Το τελικό στρώμα, το οποίο διαθέτει επίσης πάχος χαλκού 35μm (1oz), ολοκληρώνει τη συσσώρευση, παρέχοντας βέλτιστες επιδόσεις.

Πληροφορίες κατασκευής και προδιαγραφές:
Ας ερευνήσουμε τις κατασκευαστικές λεπτομέρειες των PCB TP2000, αποκαλύπτοντας τις βασικές προδιαγραφές:

• Μέγεθος πίνακα: Τα PCB TP2000 κατασκευάζονται με διαστάσεις 92 mm x 350 mm, επιτυγχάνοντας μια ισορροπία μεταξύ του συμπαγούς συντελεστή μορφής και των δυνατοτήτων αποτελεσματικής διάταξης κύκλου.
• Ελάχιστη διαδρομή/διάστημα: Το TP2000 επιτρέπει πολύπλοκα και ακριβή σχέδια διαδρομής με ελάχιστο πλάτος διαδρομής 8 mils και ελάχιστο πλάτος διαστήματος 9 mils.
• Ελάχιστο μέγεθος τρύπας: Τα PCB TP2000 μπορούν να φιλοξενήσουν διάφορους τύπους συστατικών και διαδικασίες συναρμολόγησης, υποστηρίζοντας ένα ελάχιστο μέγεθος τρύπας 1,0 mm.
• Μέσω πάχους επικάλυψης: Τα PCB TP2000 εξασφαλίζουν σταθερές ηλεκτρικές συνδέσεις και βέλτιστη ακεραιότητα σήματος με πάχος επικάλυψης 20 μm.
• Επιφάνεια: Η επιφάνεια από το χρυσό βύθισης διαμορφώνει τα PCB TP2000, παρέχοντας μια επίπεδη, ανθεκτική στη διάβρωση επιφάνεια για απρόσκοπτη συγκόλληση και τοποθέτηση εξαρτημάτων.
• Μεταλλική επιφάνεια και μάσκα συγκόλλησης: Τα PCB TP2000 αποδίδουν καθαρή και γυαλιστερή εμφάνιση με την παράλειψη των άνω και κατώτερων στρωμάτων μεταλλικής επιφάνειας και μάσκας συγκόλλησης, εξορθολογίζοντας τη διαδικασία κατασκευής.
• Ηλεκτρική δοκιμή: Κάθε PCB TP2000 υποβάλλεται σε σχολαστική ηλεκτρική δοκιμή 100% για να εξασφαλιστεί το υψηλότερο επίπεδο ποιότητας και αξιοπιστίας.

TP2000 Στατιστικές PCB:
Ας ρίξουμε μια ματιά στα στατιστικά στοιχεία που καθορίζουν τα PCB TP2000:

• Συστατικά: Τα PCB TP2000 υποστηρίζουν έως και 33 συστατικά, αντανακλώντας την ευελιξία και την προσαρμοστικότητά τους σε διάφορα σχέδια κυκλωμάτων.
• Τα πλαίσια και οι διάδρομοι: Τα PCB TP2000 διαθέτουν 61 πλαίσια, συμπεριλαμβανομένων 36 πλαίσιων διάνοιξης και 25 πλαίσιων SMT στην κορυφή, καθώς και 41 διαδρόμους, που διευκολύνουν την ομαλή διασύνδεση μεταξύ των στρωμάτων.
• Δίκτυα: Τα PCB TP2000 υποστηρίζουν 4 δίκτυα, επιτρέποντας αποτελεσματική δρομολόγηση και αποτελεσματική διαχείριση σήματος.
• Χαρακτηριστικά και εφαρμογές:

Το υλικό PCB TP2000 προσφέρει μια σειρά από χαρακτηριστικά που το καθιστούν τη βέλτιστη επιλογή για διάφορες εφαρμογές:

• Ανθεκτικότητα σε υψηλές θερμοκρασίες: Το TP2000 ευδοκιμεί σε περιβάλλοντα ακραίων θερμοκρασιών, διαθέτοντας ένα εύρος θερμοκρασίας μακροχρόνιας χρήσης από -100°C έως +150°C, εξασφαλίζοντας εξαιρετικές επιδόσεις και αντοχή.
• Αντοχή σε ακτινοβολία: Το TP2000 είναι ανθεκτικό στην ακτινοβολία, καθιστώντας το κατάλληλο για περιβάλλοντα ευάλωτα σε ακτινοβολία, όπως αεροδιαστημικός και ιατρικός εξοπλισμός.
• Ελαστικότητα: Το TP2000 είναι εύκολα επεξεργαζόμενο, υποστηρίζοντας διάφορες διαδικασίες όπως τρυπεία, στροφή, άλεση, κοπή και χαρακτική.
• Εφαρμογές μικροσκοπικών κερατών: Οι εξαιρετικές ηλεκτρικές ιδιότητες και η μηχανική σταθερότητα του TP2000 το καθιστούν εξαιρετική επιλογή για μικροσκοπικά σχέδια κερατών.

Το υλικό PCB TP2000 ανοίγει έναν κόσμο δυνατοτήτων για υψηλές θερμοκρασίες και μικροσκοπικές εφαρμογές,Ενίσχυση των μηχανικών και των σχεδιαστών ώστε να πραγματοποιούν τα οράματά τους με αυτοπεποίθηση και ακρίβεια.
