Μπορεί το TFA294 να αντικαταστήσει τα υλικά Rogers RT/duroid σε εφαρμογές διαστήματος;

Εισαγωγή

Στον απαιτητικό κόσμο της αεροδιαστημικής, της άμυνας και των επικοινωνιών χιλιοστών κυμάτων, η αξιοπιστία και οι επιδόσεις των υλικών δεν είναι διαπραγματεύσιμες.TFA294από το εργοστάσιο υλικών μόνωσης Taizhou Wangling είναι ένα υψηλής ποιότητας κεραμικό σύνθετο διηλεκτρικό υπόστρωμα PTFE που παρέχει αξιοπιστία αεροδιαστημικού επιπέδου με εξαιρετικές ηλεκτρικές και θερμικές επιδόσειςΜέρος της ευρύτερης σειράς TFA, η οποία περιλαμβάνει Dk επιλογές 2.94, 3.0, 6.15, και το 10.2TFA294 έχει σχεδιαστεί για να αντικαταστήσει παρόμοια υλικά υψηλών επιδόσεων από δυτικούς προμηθευτές, προσφέροντας παράλληλα ανώτερη σταθερότητα συχνότητας έως και 77 GHz και πέρα.

Σε αντίθεση με τα παραδοσιακά υλικά PTFE / υφασμένης υαλοκάλυψης, τα υποστρώματα της σειράς TFA χρησιμοποιούν μια νέα κατασκευή PTFE γεμάτη κεραμική χωρίς ύφασμα από γυάλινη ίνα.Αυτό εξαλείφει το "φαινόμενο της υαλοπλαστικής" στην εξάπλωση των ηλεκτρομαγνητικών κυμάτωνΗ μέθοδος αυτή είναι ιδανική για τις πιο απαιτητικές εφαρμογές χτυπημάτων χιλιοστών και αεροδιαστημικών εφαρμογών.

Αυτό το άρθρο παρέχει μια ολοκληρωμένη επισκόπηση των ιδιοτήτων του στρώματος TFA294, ένα λεπτομερές παράδειγμα σχεδιασμού PCB 2 στρωμάτων και βασικές πληροφορίες για τους μηχανικούς και τους επαγγελματίες προμηθειών.

Τι είναι το ΤΦΑ294 λαμινέτο;

Το TFA294 είναι ένα διηλεκτρικό υπόστρωμα από πολυτετραφθορεθυλένιο (PTFE) και κεραμική σύνθετη ύλη της σειράς TFA που κατασκευάζεται από το Taizhou Wangling Insulation Material Factory.Το υλικό παράγεται χρησιμοποιώντας μια προηγμένη διαδικασία που δεν βασίζεται στην παραδοσιακή εμποτισμό υφάσματος από γυάλινη ίναΑντίθετα, χρησιμοποιεί μια ιδιόκτητη προκατασκευασμένη διαδικασία φύλλων σε συνδυασμό με εξειδικευμένες τεχνικές στρώσης.

Βασικός διαχωριστικός παράγοντας: Δεν υπάρχει υφάσματος από γυάλινη ίνα

Τα υποστρώματα της σειράς TFA δεν περιέχουν υαλοπλαστικό ύφασμα (εκτός από όταν το διηλεκτρικό πάχος υπερβαίνει τα 1,5 mm, όπου προστίθεται μια ελάχιστη ποσότητα για δομικό στήριγμα).ομοιόμορφα κατανεμημένα ειδικά νανοκεραμικά αναμιγνύονται με ρητίνη PTFEΑυτή η μοναδική κατασκευή προσφέρει:

Καμία "επιρροή υαλοπλαστικής" ∆ημιουργούνται ηλεκτρομαγνητικά κύματα χωρίς την διηλεκτρική ανισοτροπία που προκαλείται από τις υφασμένες γυάλινες ίνες

Εξαιρετική σταθερότητα συχνοτήτων ∙ Συνεπής απόδοση από χαμηλές συχνότητες έως 77 GHz και μετά

Υπερ-χαμηλή διηλεκτρική απώλεια μεταξύ των χαμηλότερων στην κατηγορία Dk

Ελαχιστοποιημένη ανισιοτροπία X/Y/Z ∆ Πραγματικά ισοτροπικές ηλεκτρικές ιδιότητες

Αξιόπιστη αεροδιαστημική ποιότητα

Το TFA294 έχει σχεδιαστεί ειδικά για αεροδιαστημικές και αμυντικές εφαρμογές και διαθέτει:

Εξαιρετική αντοχή στις ακτινοβολίες ∆ Σταθερές ηλεκτρικές και φυσικές ιδιότητες μετά την έκθεση σε ακτινοβολία

Χαμηλή εκπομπή αερίων ️ Ακολουθεί τις απαιτήσεις εκπομπής αερίων υπό κενό για εφαρμογές στο διάστημα

Η CTE ταιριάζει με χαλκό ∆ιασφαλίζει την αξιοπιστία της επικάλυψης και τη σταθερότητα των διαστάσεων

Ευρύ εύρος θερμοκρασίας λειτουργίας ∙ -55°C έως +260°C

Ιδιότητες της λαμινίτης TFA294

Μέθοδοι δοκιμής:

Διορθωτικό μέτρο για την ανάλυση των διακυμάνσεων5.5.5 (μέθοδος γραμμής, κατεύθυνση Z)

Διορθωτική μέθοδος

Άλλες ιδιότητες: IPC-TM-650 ή GBT4722-2017

Σημειώσεις:

Όλες οι τιμές είναι τυπικά δεδομένα μέτρησης που προορίζονται να βοηθήσουν στην επιλογή υλικού.

Για διηλεκτρικά πάχους άνω των 1,5 mm, προστίθεται μια ελάχιστη ποσότητα υαλοπλαστικού υφάσματος.

Τα δεδομένα δεν αποτελούν ρητές ή έμμεσες εγγυήσεις· οι χρήστες θα πρέπει να επαληθεύουν την καταλληλότητα για κάθε εφαρμογή

Εξαιρετική σταθερότητα συχνοτήτων (0,5 GHz ̇ 40 GHz+)

Το TFA294 παρουσιάζει εξαιρετική σταθερότητα συχνότητας σε ευρύ φάσμα.

Σταθερή διηλεκτρική σταθερά Dk παραμένει σταθερή σε όλο το εύρος συχνοτήτων

Υπερ-χαμηλή απώλεια σε όλες τις συχνότητες Df 0,0010 στα 10 GHz και 20 GHz· 0,0012 στα 40 GHz

Εκτείνεται έως 77 GHz ∆εν περιορίζονται οι μέθοδοι δοκιμής στα 40 GHz, αλλά οι εξαιρετικές ιδιότητες του υλικού επεκτείνονται στις συχνοτήτων χιλιοστών κυμάτων έως και 77 GHz και πέραν,το οποίο το καθιστά ιδανικό για οδικά ραντάρ και εφαρμογές 5G/6G

Εξαιρετική σταθερότητα θερμοκρασίας (-55°C έως 150°C)

Το TFA294 αποδεικνύει εξαιρετική σταθερότητα θερμοκρασίας με:

Το TCDk περίπου -5 ppm/°C ∙ Ένα από τα χαμηλότερα στην κατηγορία του, εξασφαλίζοντας ελάχιστες διακυμάνσεις της διαλεκτρικής σταθεράς ανάλογα με τη θερμοκρασία

Σταθερή απόδοση φάσης ∆ κρίσιμη για εφαρμογές ευαίσθητες στη φάση, όπως κεραίες φάσης και δίκτυα σχηματισμού δέσμης

Το εύρος θερμοκρασίας που χρησιμοποιείται υπερβαίνει κατά πολύ τους 150°C ∆ Το εύρος πρακτικής λειτουργίας υπερβαίνει κατά πολύ το εύρος που δοκιμάστηκε

Σύνοψη των χαρακτηριστικών και των οφελών

Τυπικές προσφορές

Το TFA294 και η ευρύτερη σειρά TFA είναι διαθέσιμα σε ένα ευρύ φάσμα πάχους, μεγεθών πάνελ και επιλογών επένδυσης χαλκού.

Τυποποιημένα μεγέθη πάνελ και επικάλυψη από χαλκό

Ονομαστικές μονάδες και ονομαστικές μονάδες

Η σειρά TFA προσφέρει επίσης εκδόσεις με μεταλλική στήριξη για εφαρμογές προστασίας ή διάσπασης θερμότητας:

Παράδειγμα αριθμού μέρους

TFA294-AL = TFA294 με υποστήριξη από αλουμίνιο
TFA294-CU = TFA294 με στήριξη χαλκού

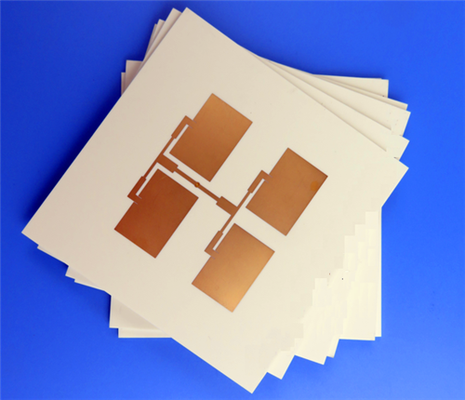

Παράδειγμα σχεδιασμού PCB 2 στρωμάτων με χρήση TFA294

Για να καταδειχθεί η πρακτική εφαρμογή του TFA294, η παρακάτω είναι μια πλήρης περίπτωση σχεδιασμού άκαμπτων PCB 2 στρωμάτων.

Προδιαγραφές σχεδιασμού PCB

Παρατηρήσεις Σχεδιασμού

Η πλακέτα αυτή (97,53 mm × 100,28 mm) διαθέτει μέτριο αριθμό συστατικών (21 συστατικά) με μόνο 2 δίχτυα, γεγονός που υποδηλώνει μια ειδική λειτουργική μονάδα ραδιοσυχνοτήτων.

40 mil (1,016 mm) διηλεκτρικό πάχος Προσφέρει ισχυρή μηχανική αντοχή, διατηρώντας ταυτόχρονα τα χαρακτηριστικά ελεγχόμενης αντίστασης

Καμία μάσκα συγκόλλησης ∆ιατηρεί τα χαρακτηριστικά εξαιρετικά χαμηλής απώλειας του TFA294; η μάσκα συγκόλλησης θα εισήγαγε πρόσθετη διαλεκτρική απώλεια

Χωρίς μεταξοπλέκτης Διατηρεί καθαρή επιφάνεια ραδιοσυχνοτήτων, αποφεύγει τη μόλυνση

ENIG επιφανειακό φινίρισμα παρέχει εξαιρετική συγκολλητικότητα και επίπεδητητα για συνδέσεις RF

Η χαμηλή απώλεια του TFA294 (Df ≈ 0,0010) κρίσιμη για τη διατήρηση της ακεραιότητας του σήματος σε υψηλές συχνότητες

Συμμόρφωση με την IPC-Τάξη 2 ∆εσφαλίζει την αξιοπιστία για εμπορικές αεροδιαστημικές και αμυντικές εφαρμογές

Σημαντικά σημεία της διαδικασίας παραγωγής

Τυπική επεξεργασία από PTFE ∙ Το TFA294 μπορεί να κατασκευαστεί χρησιμοποιώντας τυποποιημένες τεχνικές PCB από PTFE

Εξαιρετική επεξεργασιμότητα. Οι μηχανικές ιδιότητες του υλικού υποστηρίζουν την επεξεργασία με πυκνή τρύπα και λεπτές γραμμές.

Δυνατότητα πολλαπλών στρωμάτων

100% ηλεκτρική δοκιμή Εγγυάται τη λειτουργική ακεραιότητα κάθε σανίδας

Τυπικές εφαρμογές

- αεροδιαστημικό εξοπλισμό, διαστημικό εξοπλισμό, εξοπλισμό καμπίνας, αεροσκάφη·

- Μικροκύματα, κεραίες, ευαίσθητες σε φάση κεραίες.

- τα ραντάρ έγκαιρης προειδοποίησης, τα αεροπορικά ραντάρ κλπ.

- Φάσιμες κεραίες, δίκτυα σχηματισμού δέσμης·

- δορυφορικές επικοινωνίες, πλοήγηση,

- Ενισχυτές ισχύος.

Οικογένεια προϊόντων της σειράς TFA

Το TFA294 αποτελεί μέρος μιας ευρύτερης οικογένειας προϊόντων που προσφέρει πολλαπλές επιλογές Dk:

Σημείωση: Τα TFA294 και TFA300 μπορούν να παρέχονται με 50Ω ενσωματωμένο αντίσταση από χαλκό για εφαρμογές ενσωματωμένων αντίστοιχων.

Συμπεράσματα

Το TFA294 από το εργοστάσιο υλικών μόνωσης Taizhou Wangling προσφέρει έναν συναρπαστικό συνδυασμό αξιοπιστίας αεροδιαστημικού επιπέδου, εξαιρετικά χαμηλών απωλειών και εξαιρετικής σταθερότητας συχνότητας έως και 77 GHz και πέρα.Με διηλεκτρική σταθερά 20,94 ± 0.04Με συντελεστή διάσπασης 0,0010 στα 10 GHz και TCDk -5 ppm/°C, το TFA294 παρέχει τις επιδόσεις που απαιτούνται για τις πιο απαιτητικές εφαρμογές χιλιοστών κυμάτων, αεροδιαστημικής και άμυνας.

Τα βασικά πλεονεκτήματα περιλαμβάνουν:

Αξιόπιστη για αεροδιαστημική χρήση ∆ ανθεκτική στη ραδιενέργεια, χαμηλή εκπομπή αερίων, κατάλληλη για διαστημική χρήση

Υπερ-χαμηλή απώλεια (Df = 0,0010)

Δεν υπάρχει υαλοειδές ύφασμα ∙ Εξάλειψη της "επίδρασης υαλοειδούς"· ισοτροπικές ηλεκτρικές ιδιότητες

Δυνατότητα 77 GHz Ιδιωτικό για ραντάρ αυτοκινήτων και επικοινωνίες χιλιοστών κυμάτων

Εξαιρετική σταθερότητα θερμοκρασίας TCDk -5 ppm/°C από -55°C έως 150°C

Η CTE αντιστοιχεί στο χαλκό (18/18/32 ppm/°C) ️ Αξιόπιστα PTH και σταθερότητα διαστάσεων

Χαμηλή απορρόφηση υγρασίας (0,03%) ∆ Σταθερή απόδοση σε όλα τα περιβάλλοντα

Αποτελεσματική από πλευράς κόστους εναλλακτική λύση ∙ Αντικαθιστά παρόμοια δυτικά υλικά με ανταγωνιστικές τιμές

Τυποποιημένη επεξεργασία PTFE ∙ συμβατή με τυποποιημένες τεχνικές κατασκευής

Είτε χρησιμοποιείται σε ηλεκτρονικά διαστημόπλοια, σε ραντάρ φάσης ή σε αισθητήρες αυτοκινήτων 77 GHz, το TFA294 παρέχει μια αξιόπιστη, υψηλής απόδοσης βάση για τα πιο απαιτητικά σχέδια κυκλωμάτων υψηλής συχνότητας.

Για το εργοστάσιο μονωτικών υλικών Taizhou Wangling

Το εργοστάσιο υλικών μόνωσης Taizhou Wangling είναι μια ISO 9001 εταιρεία που ειδικεύεται σε κεραμικά σύνθετα υποστρώματα υψηλής συχνότητας PTFE για αεροδιαστημικές, αμυντικές,και εφαρμογές χιλιοστών κυμάτωνΗ σειρά TFA αντιπροσωπεύει τη δέσμευση της εταιρείας για ποιότητα και απόδοση, προσφέροντας μια ανταγωνιστική εναλλακτική λύση στα εισαγόμενα υλικά υψηλής συχνότητας.

Προσφορές προϊόντων της σειράς TFA:

TFA294 (Dk 2.94) ∆ενική υψηλής συχνότητας, αεροδιαστημική, χιλιοστομετρικά κύματα

TFA300 (Dk 3.0) ∆ιαθέσεις κεραίας υψηλής συχνότητας

TFA615 (Dk 6.15) ️ Μινιατουρισμός, φίλτρα, ζεύγη

ΤΦΑ1020 (Dk 10.2) ∆είκτης μικρογραφίας

Επιλογές με μέταλλο:

ΤΦΑ294-ΑΛ ∙ Υποστήριξη από αλουμίνιο για διάχυση θερμότητας

TFA294-CU ∆εβαθμισμένο με χαλκό για θωράκιση και θερμική διαχείριση

Για λεπτομερείς πιστοποιήσεις υλικών, επιλογές πάχους ή διαθεσιμότητα μεγέθους πάνελ, επικοινωνήστε μαζί μας - ένας εξουσιοδοτημένος διανομέας της σειράς TFA.
