Rogers PCB Built on RT/Duroid 6002 10mil 0.254mm DK2.94 With Immersion Gold for RF Microwave Phased Array Antennas

Επικοινωνήστε

Rogers PCB Κατασκευασμένο σε RT/Duroid 6002 10mil 0.254mm DK2.94 με καταδύσεις χρυσού για RF μικροκυμάτων

Ποσότητα παραγγελίας min :	1	Τιμή :	USD 2.99-9.99 PER PIECE
Συσκευασία λεπτομέρειες :	Κενό	Χρόνος παράδοσης :	10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ
Όροι πληρωμής :	T/T, Western Union	Δυνατότητα προσφοράς :	45000 κομμάτια το μήνα

Τόπος καταγωγής:	Κίνα	Μάρκα:	Bicheng Technologies Limited
Πιστοποίηση:	UL	Αριθμό μοντέλου:	BIC-0051-V0.88

Λεπτομερής ενημέρωση
Αριθμός στρωμάτων:	2	Εποξικός:	RT/Duroid 6002
Τελικό φύλλο:	1.0	Τελικό ύψος του PCB:	0,3 mm ±10%
Φινίρισμα Επιφανείας:	Χρυσός εμβάπτισης	Χρώμα μάσκας συγκόλλησης:	Πράσινος
Χρώμα του συστατικού μύθου:	Λευκό	Δοκιμή:	100% ηλεκτρική δοκιμή Προηγούμενη αποστολή

Περιγραφή προϊόντων

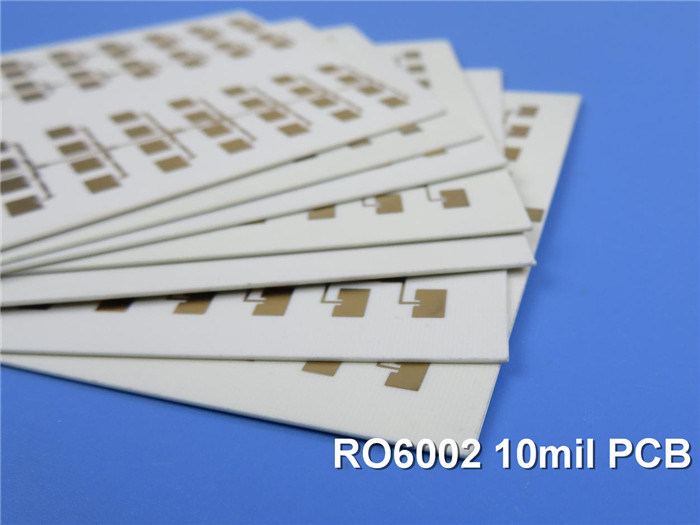

Rogers PCB Κατασκευασμένο από RT/Duroid 6002 10mil 0.254mm DK2.94 με Εμβαπτιζόμενο Χρυσό για Κεραίες Φασικής Διάταξης

(Οι πλακέτες τυπωμένου κυκλώματος είναι προσαρμοσμένα προϊόντα, η εικόνα και οι παράμετροι που εμφανίζονται είναι μόνο για αναφορά)

Rogers RT/duroid 6002Το υλικό μικροκυμάτων ήταν το πρώτο χαμηλής απώλειας και χαμηλής διηλεκτρικής σταθεράς φύλλο που προσέφερε ανώτερες ηλεκτρικές και μηχανικές ιδιότητες απαραίτητες στο σχεδιασμό σύνθετων δομών μικροκυμάτων που είναι μηχανικά αξιόπιστες και ηλεκτρικά σταθερές.

Ο θερμικός συντελεστής της διηλεκτρικής σταθεράς είναι εξαιρετικά χαμηλός από -55°C έως +150°C που παρέχει στους σχεδιαστές φίλτρων, ταλαντωτών και γραμμών καθυστέρησης την ηλεκτρική σταθερότητα που απαιτείται στις σημερινές απαιτητικές εφαρμογές.

Ένας χαμηλός συντελεστής θερμικής διαστολής (CTE) στον άξονα Ζ διασφαλίζει εξαιρετική αξιοπιστία των επιχρυσωμένων οπών.Τα υλικά RT/duroid 6002 έχουν υποβληθεί επιτυχώς σε κύκλους θερμοκρασίας (-55°C έως 125°C) για πάνω από 5000 κύκλους χωρίς καμία αποτυχία μέσω οπής.

Εξαιρετική διαστατική σταθερότητα (0.2 έως 0.5 mils/ίντσα) επιτυγχάνεται με την αντιστοίχιση των συντελεστών διαστολής X και Y με τον χαλκό. Αυτό συχνά εξαλείφει τη διπλή χάραξη για την επίτευξη στενών ανοχών θέσης.

Ο χαμηλός συντελεστής εφελκυσμού (X,Y) μειώνει σημαντικά την τάση που εφαρμόζεται στις συνδέσεις συγκόλλησης και επιτρέπει τη διαστολή του φύλλου να περιορίζεται από ελάχιστη ποσότητα μετάλλου χαμηλού CTE (6 ppm/°C) αυξάνοντας περαιτέρω την αξιοπιστία επιφανειακής στήριξης.

Rogers PCB Κατασκευασμένο σε RT/Duroid 6002 10mil 0.254mm DK2.94 με καταδύσεις χρυσού για RF μικροκυμάτων

Εφαρμογές ιδιαίτερα κατάλληλες για τις μοναδικές ιδιότητες του υλικού RT/duroid 6002 περιλαμβάνουν επίπεδες και μη επίπεδες δομές όπως κεραίες, σύνθεταπολυεπίπεδα κυκλώματα με διαστρωματικές συνδέσεις και κυκλώματα μικροκυμάτων για αεροδιαστημικά σχέδια σε εχθρικά περιβάλλοντα.

Τυπικές εφαρμογές:1. Αερομεταφερόμενα συστήματα ραντάρ2. Δίκτυα σχηματισμού δέσμης

3. Αποφυγή σύγκρουσης εμπορικών αεροσκαφών

4. Κεραίες συστημάτων παγκόσμιας θέσης

5. Επίγεια συστήματα

6. Σύνθετα πολυεπίπεδα κυκλώματα υψηλής αξιοπιστίας

7. Κεραίες φασικής διάταξης

8. Πίνακες τροφοδοσίας

Προδιαγραφές PCB

ΜΕΓΕΘΟΣ PCB

78 x 77 mm=1PCS

ΤΥΠΟΣ ΠΙΝΑΚΑ	Διπλής όψης PCB
Αριθμός Επιπέδων	2 επίπεδα
Εξαρτήματα Επιφανειακής Στήριξης	ΝΑΙ
Εξαρτήματα μέσω οπών	ΟΧΙ
ΔΟΜΗ ΕΠΙΠΕΔΩΝ	Δρομολόγηση
RT/duroid 6002 0.254mm	χαλκός ------- 35um(1 oz)+επιχρύσωση ΕΠΙΠΕΔΟ BOT
	1 oz
	Ελάχιστο ίχνος και διάστημα:
10 mil / 10 mil
Ελάχιστες / Μέγιστες οπές:	0.3 mm / 0.6 mm
Αριθμός Διαφορετικών Οπών:	1
Αριθμός Οπών Διάτρησης:	2
Αριθμός Κοπών Φρεζαρίσματος:	0
Αριθμός Εσωτερικών Κοπών:	Εποξική Γυαλιού:
Έλεγχος Σύνθετης Αντίστασης:	Εποξική Γυαλιού:
Αριθμός χρυσών δακτύλων:	0
ΥΛΙΚΟ ΠΙΝΑΚΑ	Εποξική Γυαλιού:
RT/duroid 6002 0.254mm
Τελικό εξωτερικό φύλλο:	1 oz
Τελικό εσωτερικό φύλλο:	0.3 mm ±0.1
Τελικό ύψος PCB:	0.3 mm ±0.1
ΕΠΙΧΡΥΣΩΣΗ ΚΑΙ ΕΠΙΚΑΛΥΨΗ	Επιφανειακή Επεξεργασία
Εμβαπτιζόμενος χρυσός (51.3%) 0.05μm πάνω από 3μm νικέλιο
Εφαρμογή Μάσκας Συγκόλλησης Σε:	ΟΧΙ
Χρώμα Μάσκας Συγκόλλησης:	Δρομολόγηση
Τύπος Μάσκας Συγκόλλησης:	Δρομολόγηση
ΠΕΡΙΓΡΑΜΜΑ/ΚΟΠΗ	Δρομολόγηση
ΣΗΜΑΝΣΗ	Πλευρά Θρύλου Εξαρτημάτων
Δ/Υ
Χρώμα Θρύλου Εξαρτημάτων	Επιχρυσωμένη οπή (PTH), ελάχιστο μέγεθος 0.3mm.
Όνομα ή Λογότυπο Κατασκευαστή:	Επιχρυσωμένη οπή (PTH), ελάχιστο μέγεθος 0.3mm.
ΟΠΗ	Επιχρυσωμένη οπή (PTH), ελάχιστο μέγεθος 0.3mm.
ΒΑΘΜΟΛΟΓΙΑ ΕΥΦΛΕΚΤΟΤΗΤΑΣ	UL 94-V0 Έγκριση ΕΛΑΧ.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ	Διάσταση περιγράμματος:
0.0059"
Επιχρύσωση πίνακα:	0.0029"
Ανοχή διάτρησης:	0.002"
ΕΛΕΓΧΟΣ	100% Ηλεκτρικός Έλεγχος πριν την αποστολή
ΤΥΠΟΣ ΣΧΕΔΙΟΥ ΠΡΟΣ ΠΑΡΟΧΗ	αρχείο email, Gerber RS-274-X, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΑΣ	Παγκόσμια, Οικουμενικά.
Φύλλο Δεδομένων Rogers 6002 (RT/duroid 6002)	RT/duroid 6002 Τυπική Τιμή

Rogers PCB Κατασκευασμένο σε RT/Duroid 6002 10mil 0.254mm DK2.94 με καταδύσεις χρυσού για RF μικροκυμάτων

Ιδιότητα

RT/duroid 6002
Κατεύθυνση	Μονάδες	Συνθήκη	Μέθοδος Δοκιμής	Διηλεκτρική Σταθερά, ε_Διαδικασία	2.94±0.04
Z	10 GHz/23°C	ASTM D 638		Θερμικός Συντελεστής ε	10^6
8GHz έως 40 GHz	Μέθοδος Διαφορικής Φάσης			Συντελεστής Διάχυσης, tanδ	0.0012
Z	10 GHz/23°C	ASTM D 638		Θερμικός Συντελεστής ε	10^6
Z	ppm/°C	ASTM D 638	IPC-TM-650 2.4.41	Αντίσταση Όγκου	10^6
Z	Mohm.cm	ASTM D 638	ASTM D 257	Συντελεστής Εφελκυσμού	828(120)
Z	Mohm	ASTM D 638	ASTM D 257	Συντελεστής Εφελκυσμού	828(120)
X,Y	MPa(kpsi)	Συντελεστής Συμπίεσης	Απορρόφηση Υγρασίας	Οριακή Τάση	0.02
X,Y	MPa(kpsi)	Συντελεστής Συμπίεσης	Απορρόφηση Υγρασίας
X,Y	%	Συντελεστής Συμπίεσης	IPC-TM-650 2.6.2.1
Z	MPa(kpsi)	ASTM D 638	Απορρόφηση Υγρασίας		0.02
%	D48/50		IPC-TM-650 2.6.2.1	ASTM D 570	Θερμική Αγωγιμότητα 0.6
W/m/k	80°C		ASTM C518	Συντελεστής Θερμικής Διαστολής	(-55 έως 288°C)
16 16	24 X Y	Z ppm/°C 23°C/50% RH	IPC-TM-650 2.4.41	Td	500
°C TGA	ASTM D 3850		Πυκνότητα		2.1
gm/cm3	ASTM D 792		Ειδική Θερμότητα		0.93(0.22)
j/g/k	(BTU/ib/°F)		Υπολογισμένο Ξεφλούδισμα Χαλκού		8.9(1.6)
Ibs/in.(N/mm)	IPC-TM-650 2.4.8		Ευφλεκτότητα		V-0
UL 94	Συμβατό με Διαδικασία Χωρίς Μόλυβδο				Ναι
