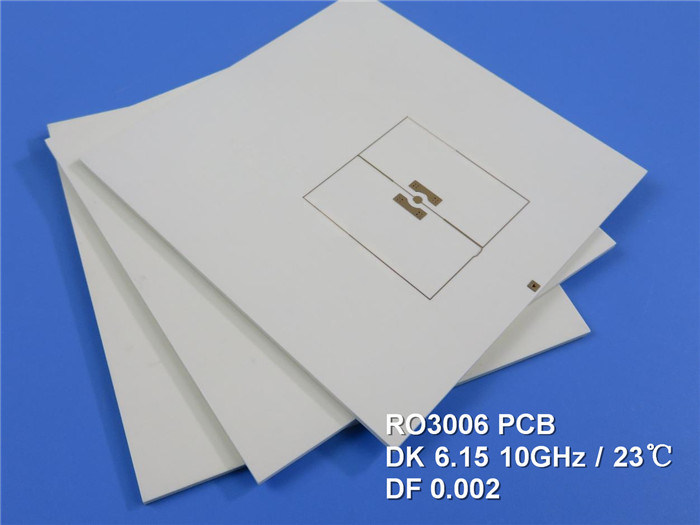

Rogers RO3006 Πλακέτα Τυπωμένου Κυκλώματος Υψηλής Συχνότητας 2-στρώσεων Rogers 3006 10mil PCB DK6.15 DF 0.002 RF Microwave Gold PCB

Περιγραφή προϊόντων

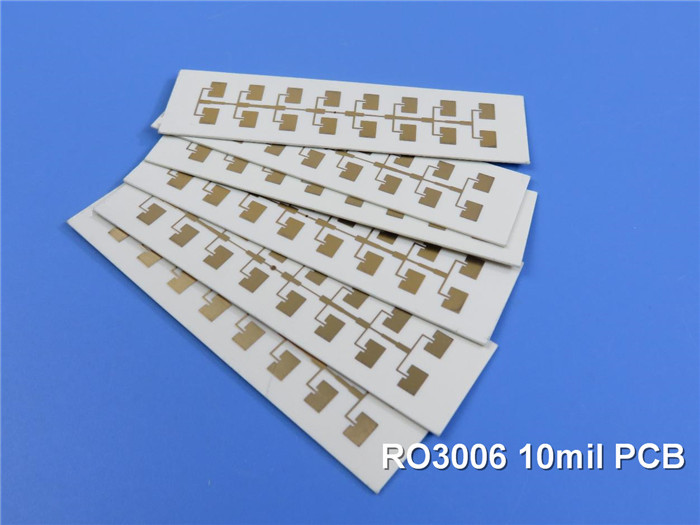

Rogers RO3006 High Frequency PCB 2-Layer Rogers 3006 10mil Circuit Board DK6.15 DF 0.002 Microwave PCB

(Οι πλακέτες τυπωμένων κυκλωμάτων είναι κατά παραγγελία προϊόντα, η εικόνα και οι παράμετροι που εμφανίζονται είναι μόνο για αναφορά)

Rogers RO3006 τα υλικά κυκλωμάτων υψηλής συχνότητας είναι σύνθετα υλικά PTFE γεμισμένα με κεραμικό, που προορίζονται για χρήση σε εμπορικές εφαρμογές μικροκυμάτων και RF. Σχεδιάστηκαν για να προσφέρουν εξαιρετική ηλεκτρική και μηχανική σταθερότητα σε ανταγωνιστικές τιμές. Οι μηχανικές ιδιότητες είναι συνεπείς. Αυτό επιτρέπει στον σχεδιαστή να αναπτύξει πολυστρωματικά σχέδια πλακετών χωρίς να αντιμετωπίζει προβλήματα παραμόρφωσης ή αξιοπιστίας.Κατεύθυνση τα υλικά παρουσιάζουν συντελεστή θερμικής διαστολής (CTE) στους άξονες X και Y 17 ppm/°C. Αυτός ο συντελεστής διαστολής ταιριάζει με αυτόν του χαλκού, επιτρέποντας στο υλικό να παρουσιάζει εξαιρετική σταθερότητα διαστάσεων, με τυπική συρρίκνωση χάραξης, μετά από χάραξη και ψήσιμο, μικρότερη από 0,5 mils ανά ίντσα. Ο CTE του άξονα Ζ είναι 24 ppm/°C, ο οποίος παρέχει εξαιρετική αξιοπιστία μέσω οπών, ακόμη και σε σκληρά περιβάλλοντα.

Τυπικές εφαρμογές:

1) Αυτοκινητιστικό ραντάρ

2) Συστήματα κινητών τηλεπικοινωνιών

3) Συστήματα σύνδεσης δεδομένων σε καλώδια

4) Δορυφόροι άμεσης μετάδοσης

5) Κεραίες δορυφόρων παγκόσμιας θέσης

6) Κεραία patch για ασύρματες επικοινωνίες

7) Ενισχυτές ισχύος και κεραίες

8) Πίνακες τροφοδοσίας

9) Τηλεμετρητές

Προδιαγραφές PCB

Φύλλο Δεδομένων Rogers 3006)(RO3006)Τυπική Τιμή RO3006
