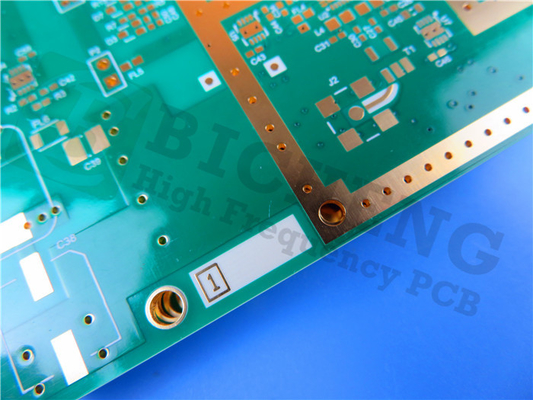

Rogers RO4730G3 20mil 0.508mm κυψελοειδές PCB κεραιών σταθμών βάσης PCB υψηλής συχνότητας

Τροποποιημένο:	1
τιμή:	USD 9.99-99.99
τυποποιημένη συσκευασία:	Κενό
Περίοδος παράδοσης:	10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ
μέθοδος πληρωμής:	T/T, Western Union
Ικανότητα εφοδιασμού:	50000 κομμάτια το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Bicheng Technologies Limited

Πιστοποίηση

Αριθμό μοντέλου

BIC-0059-V01

Αριθμός στρωμάτων:

Γυαλί εποξικό:

RO4730G3, εταιρία Rogers.

Τελικό φύλλο αλουμινίου:

Τελικό ύψος του PCB:

0,6 χιλ. ±10%

Η επιφάνεια τελειώνει:

Χρώμα μασκών ύλης συγκολλήσεως:

Πράσινος

Χρώμα του συστατικού μύθου:

ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ

Δοκιμή:

100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Ποσότητα παραγγελίας min:

Τιμή:

USD 9.99-99.99

Συσκευασία λεπτομέρειες:

Χρόνος παράδοσης:

10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ

Όροι πληρωμής:

T/T, Western Union

Δυνατότητα προσφοράς:

50000 κομμάτια το μήνα

Περιγραφή του προϊόντος

2-στρώμα Rogers πινάκων PCB μικροκυμάτων Rogers RO4730G3 4730 PCB υψηλής συχνότητας πινάκων κυκλωμάτων 30mil 0.762mm DK3.0 DF 0,0028

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτό είναι ένας τύπος του διπλού πλαισιωμένου PCB RF που στηρίζεται σε 0.762mm (30mil) RO4730G3 για την εφαρμογή των ασύρματων κεραιών τηλεπικοινωνιών. Δεν υπάρχει καμία μάσκα ύλης συγκολλήσεως και στις δύο πλευρές και η επιφάνεια τελειώνει είναι χρυσός βύθισης και στις δύο πλευρές.

Βασικές προδιαγραφές

Υλικό βάσεων: RO4730G3 30mil (0.762mm)

Διηλεκτρική σταθερά: 3.0+/0.5

Αρίθμηση στρώματος: 2 στρώματα

Τύπος: Μέσω των τρυπών

Σχήμα: 110mm X 100mm = 1 τύπος = 1 κομμάτι

Η επιφάνεια τελειώνει: Χρυσός βύθισης

Βάρος χαλκού: Εξωτερικό στρώμα 35 μm

Μάσκα ύλης συγκολλήσεως | Μύθος: Πράσινος | Άσπρος

Τελικό ύψος PCB: 1,1 χιλ.

Πρότυπα: ΕΠΙ 6012 κατηγορία 2

Συσκευασία: 20 κομμάτια συσκευάζονται για την αποστολή.

Χρονική ανοχή: 7 εργάσιμες ημέρες

Ζωή του προϊόντος στο ράφι: 6 μήνες

Υλικό υψηλής συχνότητας Rogers RO4730G3

Τα φύλλα πλαστικού βαθμού κεραιών Rogers RO4730G3 είναι αξιόπιστη, χαμηλού κόστους εναλλακτική λύση στα συμβατικά PTFE-βασισμένα φύλλα πλαστικού. Έχει τις μηχανικές και ηλεκτρικές ιδιότητες που οι σχεδιαστές κεραιών χρειάζονται. Τα την υλικά μετρούν μια διηλεκτρική σταθερά 3,0 και μια εφαπτομένη απώλειας 0,0022 σε 2,5 Ghz κατά χρησιμοποίηση του αντιμετωπισμένου EDC αντιστροφή φύλλου αλουμινίου LoPro. Αυτές οι τιμές επιτρέπουν στους σχεδιαστές κεραιών για να πραγματοποιήσουν τις ουσιαστικές τιμές κέρδους ελαχιστοποιώντας την απώλεια σημάτων. Τα υλικά είναι διαθέσιμα με την καταδειγμένη χαμηλή απόδοση PIM, με τις τιμές καλύτερες από -160dBc.

RO4730G3 τα υλικά είναι συμβατά με τη συμβατική εποξική και υψηλής θερμοκρασίας αμόλυβδη επεξεργασία ύλης συγκολλήσεως. Δεν απαιτεί τη ειδική μεταχείριση που απαιτείται στα παραδοσιακά PTFE-βασισμένα φύλλα πλαστικού για καλυμμένος μέσω της προετοιμασίας τρυπών. Πολυστρωματικός μπορεί να επιτευχθεί χρησιμοποιώντας RO4450F bondply σε 175 ℃. Τα συστήματα ρητίνης RO4730G3 σχεδιάζονται για να παρέχουν τις ιδιότητες που αναζητιούνται από τους σχεδιαστές κεραιών. Η θερμοκρασία μετάβασης γυαλιού υπερβαίνει 280oC, οδηγώντας σε έναν χαμηλό ζ-άξονα CTE, άριστος που καλύπτεται μέσω της αξιοπιστίας τρυπών, και της αμόλυβδης δυνατότητας επεξεργασίας ύλης συγκολλήσεως.

Η χαρακτηριστική εφαρμογή είναι κυψελοειδείς κεραίες σταθμών βάσης.

Φύλλο στοιχείων Rogers 4730 (RO4730G3)

RO4730G3 χαρακτηριστική αξία
Ιδιοκτησία	RO4730G3	Κατεύθυνση	Μονάδες	Όρος	Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess	3.0±0.5	Ζ		10 Ghz 23℃	ΕΠΙ-TM-650 2.5.5.5
Διηλεκτρική σταθερά, εDesign	2.98	Ζ		1,7 Ghz σε 5 Ghz	Διαφορική μέθοδος μήκους φάσης
Παράγοντας διασκεδασμού, tanδ	0,0028	Ζ		10 Ghz 23℃	ΕΠΙ-TM-650 2.5.5.5
Παράγοντας διασκεδασμού, tanδ	0,0028	Ζ		2,5 Ghz	ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής ε	+34	Ζ	ppm/℃	-50 ℃to 150℃	ΕΠΙ-TM-650 2.5.5.5
Διαστατική σταθερότητα	<0>	Χ, Υ	mm/m	μετά από το etech +E2/150 ℃	ΕΠΙ-TM-650 2.4.39A
Ειδική αντίσταση όγκου (0,030»)	9 X 107		MΩ.cm	COND Α	ΕΠΙ-TM-650 2.5.17.1
Ειδική αντίσταση επιφάνειας (0,030»)	7.2 X 105		MΩ	COND Α	ΕΠΙ-TM-650 2.5.17.1
PIM	-165		dBc	50 ωμ 0,060»	dBm 43 1900 MHZ
Ηλεκτρική δύναμη (0,030»)	730	Ζ	V/mil		ΕΠΙ-TM-650 2.5.6.2
Κάμψης MD δύναμης	181 (26,3)		MPA (kpsi)	RT	ASTM D790
CMD	139 (20,2)		MPA (kpsi)	RT	ASTM D790
Απορρόφηση Moisure	0,093	-	%	48/50	ΕΠΙ-TM-650 ΤΟ 2.6.2.1 ASTM D570
Θερμική αγωγιμότητα	0,45	Ζ	W/mK	50℃	ASTM D5470
Συντελεστής της θερμικής επέκτασης	15.9 14.4 35.2	Χ Υ Ζ	ppm/℃	-50 ℃to 288℃	ΕΠΙ-TM-650 2.4.4.1
Tg	>280		℃		ΕΠΙ-TM-650 2.4.24
TD	411		℃		ASTM D3850
Πυκνότητα	1.58		gm/cm3		ASTM D792
Φλούδα Stength χαλκού	4.1		pli	1oz, LoPro EDC	ΕΠΙ-TM-650 2.4.8
Εύφλεκτο	Β-0				UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας	Ναι
