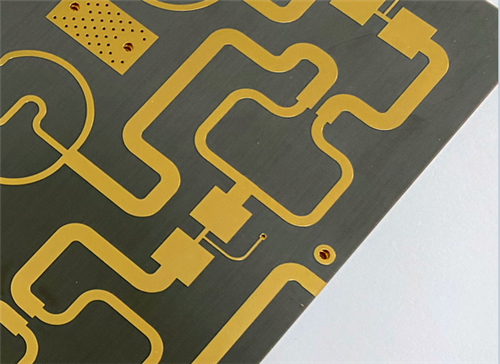

RT/duroid® εναλλακτική εναλλακτική λύση; TLY-5 laminate PCB lower Lower Loss, Higher Yields for 77GHz Radar and Avionics

Περιγραφή προϊόντων

Τι είναι το TLY-5;

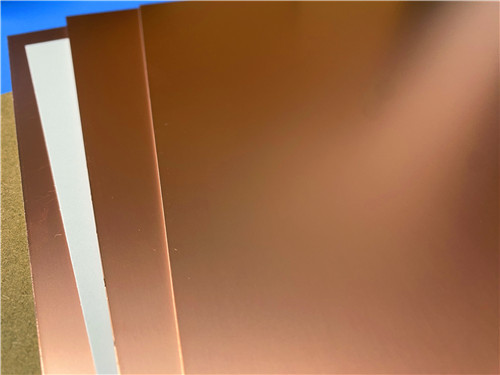

Το TLY-5 είναι ένα βασικό υλικό αεροηλεκτρονικής και αεροδιαστημικής, πολύ χαμηλής διηλεκτρικής σταθεράς (Dk) που κατασκευάζεται από την AGC. Διαθέτει μια ελαφριά υφασμένη ενίσχυση από υαλοβάμβακα που παρέχει ανώτερη σταθερότητα διαστάσεων σε σύγκριση με τα σύνθετα PTFE ενισχυμένα με τεμαχισμένες ίνες. Με εξαιρετικά χαμηλό συντελεστή διάχυσης 0,0009 στα 10 GHz, Dk 2,20 ± 0,02 και εξαιρετικές μηχανικές ιδιότητες, το TLY-5 είναι ειδικά κατασκευασμένο για εφαρμογές κυμάτων χιλιοστών έως και 77 GHz, συμπεριλαμβανομένων ραντάρ αυτοκινήτων, δορυφορικών επικοινωνιών και αεροδιαστημικών συστημάτων.



Βασικά συμπεράσματα (με μια ματιά)



Dk (10 GHz): 2,20 ± 0,02 (καθορίζεται από 2,17 έως 2,40)



Συντελεστής διάχυσης: 0,0009 @ 10 GHz – ο χαμηλότερος στην κατηγορία του



CTE (X/Y/Z): 26 / 15 / 217 ppm/°C (25–260°C)



Θερμική αγωγιμότητα: 0,22 W/(m·K)



Απορρόφηση υγρασίας: 0,02% – εξαιρετικά χαμηλή



Αναφλεξιμότητα: UL 94 V-0



NASA Outgassing: TML, CVCM, WVR όλα ≤ 0,01%



Βασικός διαφοροποιητής: Η ελαφριά ενίσχυση από υφαντό γυαλί προσφέρει ανώτερη σταθερότητα διαστάσεων σε σχέση με τις εναλλακτικές λύσεις κομμένων ινών, επιτρέποντας υψηλότερες παραγωγικές αποδόσεις





1. Γιατί να επιλέξετε το TLY-5; – Σκεπτικό επιλογής υλικού

Για μηχανικούς που σχεδιάζουν κυκλώματα υψηλής συχνότητας σε συχνότητες κυμάτων χιλιοστών (ζώνες Ka, E, W), η επιλογή υλικού είναι κρίσιμη για την επίτευξη τόσο ηλεκτρικής απόδοσης όσο και κατασκευαστικής ικανότητας. Το TLY-5 αντιμετωπίζει αυτές τις απαιτήσεις μέσω τεσσάρων βασικών πλεονεκτημάτων:



Εξαιρετικά χαμηλή διηλεκτρική απώλεια: Με συντελεστή διάχυσης 0,0009 στα 10 GHz, το TLY-5 προσφέρει το χαμηλότερο Df στην κατηγορία του. Αυτό μεταφράζεται σε ελάχιστη απώλεια εισαγωγής—ένας κρίσιμος παράγοντας για το ραντάρ αυτοκινήτων 77 GHz και άλλες εφαρμογές κεραίας κυμάτων χιλιοστών όπου η εξασθένηση του σήματος πρέπει να ελέγχεται αυστηρά.



Ανώτερη σταθερότητα διαστάσεων: Σε αντίθεση με τα σύνθετα PTFE ενισχυμένα με τεμαχισμένες ίνες, το TLY-5 χρησιμοποιεί μια ελαφριά υφασμένη μήτρα από υαλοβάμβακα. Αυτό αποδίδει ένα μηχανικά σταθερό πολυστρωματικό υλικό που αντιστέκεται στις αλλαγές διαστάσεων κατά την κατασκευή PCB, με αποτέλεσμα υψηλότερες παραγωγικές αποδόσεις και σταθερή απόδοση σε όλες τις σειρές παραγωγής μεγάλου όγκου.



Συνεπής & Ομοιόμορφη Dk: Η διηλεκτρική σταθερά μπορεί να καθοριστεί σε μια περιοχή από 2,17 έως 2,40, με αυστηρή ανοχή ±0,02 για τα περισσότερα πάχη. Αυτή η ομοιομορφία εξασφαλίζει προβλέψιμο έλεγχο σύνθετης αντίστασης και απόκριση φάσης—απαραίτητες για κεραίες με συστοιχία φάσης και δίκτυα διαμόρφωσης δέσμης.



Αξιοπιστία Βαθμού Αεροδιαστημικής: Με τιμές εξάτμισης αερίων της NASA (TML, CVCM, WVR) όλες στο ≤0,01% και βαθμολογία αναφλεξιμότητας UL 94 V-0, το TLY-5 πληροί τις αυστηρές απαιτήσεις για διαστημικές και αεροηλεκτρονικές εφαρμογές.





2. Ιδιότητες TLY-5 Laminate

Ο παρακάτω πίνακας ενοποιεί όλες τις ηλεκτρικές, μηχανικές, θερμικές και φυσικές προδιαγραφές για το TLY-5 όπως παρέχονται στο επίσημο φύλλο δεδομένων. Όλες οι τιμές αντιπροσωπεύουν τυπικά δεδομένα μέτρησης και προορίζονται να βοηθήσουν στην επιλογή υλικού.

Ιδιοκτησία	Συνθήκες	Τυπική τιμή	Μονάδες	Μέθοδος δοκιμής
Διηλεκτρική σταθερά	@ 10 GHz	2.2	—	IPC-650 2.5.5.5
Συντελεστής διάχυσης	@ 10 GHz	0,0009	—	IPC-650 2.5.5.5
Αντίσταση όγκου	Μετά από αυξημένη θερμοκρασία.	10¹⁰	Mohms/cm	IPC-650 2.5.17.1
Αντίσταση όγκου	Μετά την υγρασία	10¹⁰	Mohms/cm	IPC-650 2.5.17.1
Επιφανειακή αντίσταση	Μετά από αυξημένη θερμοκρασία.	10⁸	Mohms	IPC-650 2.5.17.1
Επιφανειακή αντίσταση	Μετά την υγρασία	10⁸	Mohms	IPC-650 2.5.17.1
Θερμική αγωγιμότητα	—	0,22	W/(m·K)	ASTM F 433
CTE – άξονας Χ (25–260°C)	—	26	ppm/°C	ASTM D 3386 (TMA)
CTE – άξονας Υ (25–260°C)	—	15	ppm/°C	ASTM D 3386 (TMA)
CTE – άξονας Z (25–260°C)	—	217	ppm/°C	ASTM D 3386 (TMA)
Δύναμη απολέπισης	1/2 ουγκιά. ED χαλκός	1,96 (11)	N/mm (lbs/in)	IPC-650 2.4.8
Δύναμη απολέπισης	1 ουγκιά. CL1 χαλκός	2,86 (16)	N/mm (lbs/in)	IPC-650 2.4.8
Δύναμη απολέπισης	1 ουγκιά. C1 χαλκός	3.04 (17)	N/mm (lbs/in)	IPC-650 2.4.8
Δύναμη απολέπισης (αυξημένη θερμοκρασία)	—	2.32 (13)	N/mm (lbs/in)	IPC-650 2.4.8
Κάμψη αντοχής – MD	—	96,91 (14.057)	N/mm² (psi)	IPC-650 2.4.4
Flexural Strength – CD	—	89,32 (12.955)	N/mm² (psi)	IPC-650 2.4.4
Young's Modulus – MD	—	9,65 × 10³ (1,4 × 106)	N/mm² (psi)	ASTM D 3039 / IPC-650 2.4.19
Αναλογία Poisson – MD	—	0,21	—	ASTM D 3039 / IPC-650 2.4.19
Πυκνότητα (Ειδικό Βάρος)	—	2.19	g/cm³	ASTM D 792
Σταθερότητα διαστάσεων – MD	10 εκατ., μ.ο. μετά το ψήσιμο και τη θερμική καταπόνηση	-0,038	mm/M (mils/in)	IPC-650 2.4.39
Σταθερότητα διαστάσεων – CD	10 εκατ., μ.ο. μετά το ψήσιμο και τη θερμική καταπόνηση	-0,038	mm/M (mils/in)	IPC-650 2.4.39
Απορρόφηση υγρασίας	—	0,02	%	IPC-650 2.6.2.1
NASA Outgassing – TML	—	0,01	%	—
NASA Outgassing – CVCM	—	0,01	%	—
NASA Outgassing – WVR	—	0,01	%	—
Αξιολόγηση ευφλεκτότητας	—	V-0	—	UL-94

Σημειώσεις:

Η διηλεκτρική σταθερά μπορεί να καθοριστεί σε ένα εύρος από 2,17 έως 2,40 με ανοχή ±0,02 για τα περισσότερα πάχη.





3. Διαθέσιμα πάχη & μεγέθη πάνελ



Τυπικά πάχη:

0,0035" (0,09 χλστ.)

0,0050" (0,13 χλστ.)

0,0075" (0,19 χλστ.)

0,0100" (0,25 χλστ.)

0,0200" (0,51 χλστ.)

0,0300" (0,76 χλστ.)

0,0600" (1,52 χλστ.)

Το TLY-5 μπορεί να κατασκευαστεί σε βήματα των 0,005" (0,125 mm). Πρόσθετα πάχη είναι διαθέσιμα κατόπιν αιτήματος.





Τυπικά μεγέθη πάνελ:

12" × 18" (305 × 457 χλστ.)

16" × 18" (406 × 457 χλστ.)

18" × 24" (457 × 610 mm) – Τυπικό μέγεθος πάνελ

16" × 36" (406 × 914 χλστ.)

24" × 36" (610 × 914 χλστ.)

18" × 48" (457 × 1220 χλστ.)





4. Μελέτη περίπτωσης σχεδίασης PCB – Από την προδιαγραφή στην πραγματικότητα

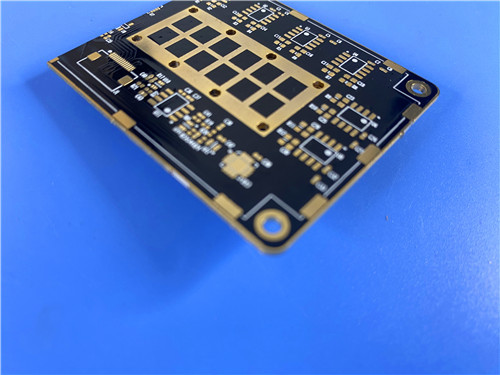

Για να δείξουμε πώς αποδίδει το TLY-5 σε ένα πραγματικό σχέδιο, εδώ είναι ένα παράδειγμα σανίδας 2 επιπέδων με τελικό πάχος 0,3 mm.





Προδιαγραφές σχεδίασης PCB

Παράμετρος	Προσδιορισμός
Υλικό Βάσης	TLY-5
Καταμέτρηση επιπέδων	2
Διαστάσεις πίνακα	45 mm × 87 mm (±0,15 mm)
Τελειωμένο πάχος σανίδας	0,3 χλστ
Στοίβαξη PCB	Cu (35μm) / TLY-5 (0,191mm / 7,5mil) / Cu (35μm)
Ελάχιστο ίχνος / χώρος	6 / 10 χιλ
Ελάχιστο μέγεθος τρύπας	0,4 χλστ
Blind Vias	Κανένας
Βάρος έτοιμου χαλκού (εξωτερικά στρώματα)	1 oz (35μm / 1,4 mils)
Μέσω πάχους επιμετάλλωσης	20 μm
Φινίρισμα Επιφανείας	EPIG (Electroless Palladium Immersion Gold)
Κορυφαία Μεταξοτυπία	Κανένας
Κάτω Μεταξοτυπία	Κανένας
Top Solder Mask	Κανένας
Μάσκα συγκόλλησης κάτω	Κανένας
Πρότυπο ποιότητας	IPC Class-2
Δοκιμές	100% Ηλεκτρική δοκιμή
Μορφή έργου τέχνης	Gerber RS-274-X
Διαθεσιμότητα	Παγκόσμιος





Τεχνική αιτιολογία για βασικές προδιαγραφές:

Παράμετρος	Λογική
Επιλογή TLY-5	Επιλέχθηκε για εξαιρετικά χαμηλό Df (0,0009), σταθερό Dk (2,20 ± 0,02) και σταθερότητα διαστάσεων—κρίσιμο για την απόδοση κυμάτων χιλιοστών και την απόδοση παραγωγής μεγάλου όγκου.
Τελειωμένο πάχος 0,3 mm	Επιτεύχθηκε με χρήση πυρήνα 7,5 mil (0,191 mm) TLY-5. υποστηρίζει συμπαγή, ευαίσθητα στο βάρος σχέδια διατηρώντας παράλληλα τη μηχανική ακαμψία.
6/10 mils Trace/Space	Τυπική ικανότητα υγρής χάραξης. ικανοποιεί τις απαιτήσεις δρομολόγησης RF και DC.
Ελάχιστο μέγεθος τρύπας 0,4 mm	Η μηχανική διάτρηση είναι απλή. δεν απαιτούνται λέιζερ ή τυφλές διόδους, απλοποιώντας την κατασκευή και μειώνοντας το κόστος.
Βάρος χαλκού 1 oz	Εξισορροπεί την ικανότητα μεταφοράς ρεύματος με την ικανότητα χάραξης λεπτών χαρακτηριστικών.
20 μm μέσω επιμετάλλωσης	Υπερβαίνει το ελάχιστο IPC Class-2. εξασφαλίζει ισχυρή αξιοπιστία PTH.
Φινίρισμα επιφάνειας EPIG	Το Electroless Palladium Immersion Gold παρέχει εξαιρετική επιπεδότητα, αντοχή στην οξείδωση και δυνατότητα συγκόλλησης σύρματος—ιδανικό για συγκροτήματα υψηλής συχνότητας.
Χωρίς μάσκα συγκόλλησης / Χωρίς μεταξοτυπία	Εξαλείφει πιθανές παρεμβολές RF. απλοποιεί την επεξεργασία για αυτόν τον σχεδιασμό υψηλής συχνότητας.
IPC Class-2	Ισορροπεί το κόστος και την αξιοπιστία για εμπορικές εφαρμογές αεροδιαστημικής και τηλεπικοινωνιών.
100% Ηλεκτρική δοκιμή	Εξασφαλίζει σύνθετη αντίσταση, συνέχεια και απομόνωση πριν από την αποστολή.





Βασικές σημειώσεις κατασκευής για TLY-5:



Διάτρηση: Η κατασκευή από υφαντό υαλοβάμβακα του TLY-5 απαιτεί αιχμηρά τρυπάνια καρβιδίου με βελτιστοποιημένες ταχύτητες και ρυθμούς ανάσυρσης. Ενώ η ελαφριά ενίσχυση γυαλιού μειώνει τη φθορά του εργαλείου σε σύγκριση με το τυπικό FR-4, οι κατάλληλες παράμετροι είναι απαραίτητες για την αποφυγή γρέζιων και τη διασφάλιση καθαρών τοιχωμάτων οπών.



Προετοιμασία Επιφανειών: Για EPIG ή άλλα φινιρίσματα, ισχύουν οι τυπικές τεχνικές προετοιμασίας της επιφάνειας από PTFE. Η επεξεργασία με πλάσμα μπορεί να είναι ευεργετική για τη διασφάλιση ισχυρής πρόσφυσης της επιμετάλλωσης.



Σταθερότητα διαστάσεων: Η υφασμένη γυάλινη μήτρα παρέχει εξαιρετική σταθερότητα διαστάσεων κατά την επεξεργασία, με αποτέλεσμα πιο αυστηρή καταχώριση και υψηλότερες αποδόσεις σε σύγκριση με τις εναλλακτικές λύσεις τεμαχισμένων ινών. Αυτό είναι ιδιαίτερα πολύτιμο για σχέδια με πυκνά διαμπερή πεδία (139 vias σε αυτήν την περίπτωση) και εξαρτήματα λεπτού βήματος.





5. TLY-3FF: Η ευέλικτη παραλλαγή

Για εφαρμογές που απαιτούν ευελιξία στην ακτίνα κάμψης, η AGC προσφέρει το TLY-3FF, ένα εξαιρετικά εύκαμπτο laminate σχεδιασμένο για εύκαμπτα ή άκαμπτα κυκλώματα. Οι βασικοί διαφοροποιητές περιλαμβάνουν:



Ευελιξία συγκρίσιμη με τεμαχισμένα ελάσματα PTFE ενισχυμένα με ίνες



Χαμηλότερη εφαπτομένη απώλεια από τα παραδοσιακά τεμαχισμένα ελάσματα ενισχυμένα με ίνες



Βελτιωμένη ικανότητα λέιζερ μέσω σχηματισμού



Διατηρεί τη σταθερότητα διαστάσεων της τυπικής σειράς TLY-5



Αυτό καθιστά το TLY-3FF μια εξαιρετική επιλογή για φορητά ηλεκτρονικά, αναδιπλούμενες κεραίες και εφαρμογές όπου απαιτείται μηχανική κάμψη χωρίς να θυσιάζεται η απόδοση RF.





6. Συγκριτική τοποθέτηση – Πώς ξεχωρίζει το TLY-5

Σε σύγκριση με τα τυπικά σύνθετα PTFE ενισχυμένα με τεμαχισμένες ίνες, το TLY-5 προσφέρει πολλά διακριτά πλεονεκτήματα:

Αποψη	TLY-5 (υφαντό γυαλί)	Ψιλοκομμένες ίνες PTFE
Σταθερότητα διαστάσεων	Η ανώτερη – υφασμένη μήτρα παρέχει μηχανική ακαμψία	Χαμηλότερο – μπορεί να μετατοπιστεί κατά την επεξεργασία
Απόδοση παραγωγής	Υψηλότερο – συνεπές από πίνακα σε πίνακα	Χαμηλότερο – περισσότερη παραλλαγή
Συντελεστής διάχυσης	0,0009 (χαμηλότερο στην κατηγορία)	Τυπικά υψηλότερα
Dk Tolerance	±0,02 (σφιχτός έλεγχος)	Ευρύτερη παραλλαγή
Μηχανική κατεργασία / Διάτρηση	Καλό - ελαφρύ γυαλί	Πιο δύσκολο – λειαντικές ίνες
Ευκαμψία	Πρότυπο	Πιο ευέλικτο (αλλά το TLY-3FF το αντιμετωπίζει αυτό)





7. Τυπικές εφαρμογές – Όπου το TLY-5 λάμπει

Με βάση το σύνολο ιδιοτήτων του και την παραπάνω περίπτωση σχεδίασης, το TLY-5 είναι κατάλληλο για:



Ραντάρ αυτοκινήτου: Αισθητήρες 77 GHz και 79 GHz για συστήματα ADAS και αυτόνομης οδήγησης



Δορυφορικές & Κινητές Επικοινωνίες: Τερματικά Ka-band, εξοπλισμός επίγειων σταθμών



Ενισχυτές ισχύος: Στάδια ισχύος RF υψηλής συχνότητας που απαιτούν χαμηλές απώλειες



LNB, LNA, LNC: Μπλοκ χαμηλού θορύβου και ενισχυτές για δορυφορική λήψη



Aerospace & Avionics: Υψόμετρα ραντάρ, συστήματα επικοινωνίας, εξοπλισμός πλοήγησης



Εφαρμογές Ka, E και W Band: Συστήματα κυμάτων χιλιοστών έως και άνω των 77 GHz





Ε1: Ποιο είναι το εύρος της διηλεκτρικής σταθεράς για το TLY-5;

Το Dk μπορεί να καθοριστεί σε ένα εύρος από 2,17 έως 2,40. Για τα περισσότερα πάχη, η ανοχή είναι ±0,02, παρέχοντας εξαιρετική συνέπεια για σχέδια ελεγχόμενης σύνθετης αντίστασης.





Ε2: Πώς συγκρίνεται το TLY-5 με τα σύνθετα PTFE ενισχυμένα με τεμαχισμένες ίνες;
Το TLY-5 χρησιμοποιεί μια ελαφριά υφασμένη μήτρα από υαλοβάμβακα, προσφέροντας ανώτερη σταθερότητα διαστάσεων και υψηλότερες παραγωγικές αποδόσεις. Στα 77 GHz, οι συγκριτικές δοκιμές έχουν δείξει απόδοση ισοδύναμης απώλειας εισαγωγής "απώθησης", με κύριο όφελος τη βελτιωμένη δυνατότητα επεξεργασίας.





Ε3: Ποια είναι η μέγιστη συχνότητα λειτουργίας για το TLY-5;
Το TLY-5 αναπτύσσεται με επιτυχία σε εφαρμογές έως 77 GHz (ραντάρ αυτοκινήτων) και πέρα, συμπεριλαμβανομένων των ζωνών Ka, E και W. Το εξαιρετικά χαμηλό Df (0,0009) το καθιστά κατάλληλο για συχνότητες κυμάτων χιλιοστού.





Ε4: Είναι το TLY-5 κατάλληλο για διαστημικές εφαρμογές;
Ναί. Με τιμές NASA outgassing (TML, CVCM, WVR) στο ≤0,01% και αναφλεξιμότητα UL 94 V-0, το TLY-5 πληροί τις απαιτήσεις αεροδιαστημικής ποιότητας για διαστημικό και αεροηλεκτρονικό εξοπλισμό.





Ε5: Ποια είναι η διαφορά μεταξύ TLY-5 και TLY-3FF;
Το TLY-3FF είναι μια εξαιρετικά ευέλικτη παραλλαγή του TLY-5, σχεδιασμένη για εφαρμογές που απαιτούν ακτίνα κάμψης. Προσφέρει ευελιξία συγκρίσιμη με τα ελάσματα τεμαχισμένων ινών, ενώ διατηρεί χαμηλότερη απώλεια και βελτιωμένη ικανότητα λέιζερ μέσω σχηματισμού.





Ε6: Ποια βάρη και φινιρίσματα χαλκού είναι διαθέσιμα;
Οι τυπικές επιλογές χαλκού περιλαμβάνουν 1/2 oz και 1 oz, με διάφορες επεξεργασίες (ED, CL1, C1). Τα επιφανειακά φινιρίσματα περιλαμβάνουν EPIG (όπως στην περίπτωση σχεδιασμού), καθώς και άλλες τυπικές επιλογές κατόπιν αιτήματος.





Ε7: Όλες οι αξίες στον πίνακα ακινήτων είναι εγγυημένες;
Τα δεδομένα που παρέχονται είναι τυπικές μετρημένες τιμές που προορίζονται να βοηθήσουν στην επιλογή υλικού. Δεν αποτελούν τιμές προδιαγραφών. Για κρίσιμες ανοχές, επικοινωνήστε απευθείας με την AGC.





Ε8: Ποια μεγέθη πάνελ είναι διαθέσιμα για το TLY-5;
Τα τυπικά μεγέθη πάνελ κυμαίνονται από 12" × 18" έως 24" × 36", με το πρότυπο να είναι 18" × 24" (457 × 610 mm). Διατίθενται επιπλέον μεγέθη κατόπιν αιτήματος.





Σύναψη

Το TLY-5 από την AGC αντιπροσωπεύει μια συναρπαστική λύση για μηχανικούς που σχεδιάζουν κυκλώματα κυμάτων υψηλών συχνοτήτων που απαιτούν εξαιρετικά χαμηλές απώλειες, σταθερές διηλεκτρικές ιδιότητες και εξαιρετική σταθερότητα διαστάσεων. Όπως αποδεικνύεται από τη θήκη σχεδίασης PCB 2 επιπέδων - με πάχος 0,3 mm, 139 vias και φινίρισμα επιφάνειας EPIG - το TLY-5 ενσωματώνεται ομαλά στις τυπικές ροές εργασιών κατασκευής ενώ παρέχει την ηλεκτρική απόδοση που απαιτείται για ραντάρ αυτοκινήτων 77 GHz, δορυφορικές επικοινωνίες και εφαρμογές αεροδιαστημικής. Με την ελαφριά ενίσχυση υφαντού γυαλιού του, το TLY-5 όχι μόνο ταιριάζει με την ηλεκτρική απόδοση των εναλλακτικών κομμένων ινών, αλλά τις ξεπερνά σε κατασκευαστικότητα και απόδοση—καθιστώντας το μια αξιόπιστη, αποδεδειγμένη επιλογή πεδίου για παραγωγή κυμάτων χιλιοστού μεγάλου όγκου.
