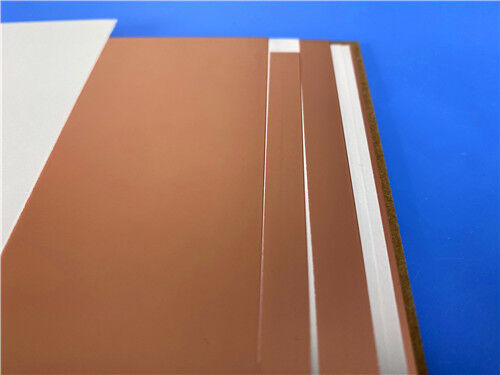

TLX-9 铜包层压板

Πλακέτα Χαλκού TLX-9: Ισορροπημένη Απόδοση για Εφαρμογές RF και Μικροκυμάτων

Η Taconic παρουσιάζει την TLX-9, μια υψηλής απόδοσης πλακέτα χαλκού ενισχυμένη με ύφασμα από γυαλί PTFE, σχεδιασμένη να προσφέρει εξαιρετικές ηλεκτρικές και μηχανικές ιδιότητες για ένα ευρύ φάσμα εφαρμογών RF και μικροκυμάτων. Με πάνω από 35 χρόνια εμπειρίας στην επικάλυψη υαλοΐνας με PTFE, η Taconic έχει σχεδιάσει τη σειρά TLX για να παρέχει στους σχεδιαστές μια αξιόπιστη, οικονομικά αποδοτική λύση που εξισορροπεί την απόδοση με την κατασκευασιμότητα.

Ηλεκτρική Απόδοση

Η TLX-9 διαθέτει διηλεκτρική σταθερά (Dk) 2,50 ±0,04 στα 10 GHz, προσφέροντας εξαιρετική συνέπεια και αυστηρή ανοχή που επιτρέπει ακριβή έλεγχο της αντίστασης και επαναλήψιμα σχέδια κυκλωμάτων. Ο παράγοντας διάλυσης (Df) είναι εντυπωσιακός 0,0019 στα 10 GHz, εξασφαλίζοντας χαμηλή απώλεια σήματος σε εφαρμογές ευρυζωνικότητας.

Βασικές ηλεκτρικές ιδιότητες περιλαμβάνουν:

Απορρόφηση Υγρασίας: <0,02%, διατηρώντας σταθερή απόδοση σε υγρά περιβάλλοντα

Διηλεκτρική Αντοχή: >60 kV, παρέχοντας στιβαρή μόνωση

Αντίσταση Όγκου και Επιφάνειας: 10⁷ Mohm/cm και 10⁷ Mohm, αντίστοιχα

Αντίσταση Τόξου: >180 δευτερόλεπτα, εξασφαλίζοντας αξιοπιστία υπό συνθήκες υψηλής τάσης

Η διηλεκτρική σταθερά του υλικού παραμένει σταθερή σε ένα ευρύ φάσμα συχνοτήτων, καθιστώντας το κατάλληλο για εφαρμογές από L-band έως Ku-band και πέραν αυτών.

Μηχανικές και Θερμικές Ιδιότητες

Η TLX-9 προσφέρει εξαιρετική μηχανική αντοχή με αντοχή κάμψης που υπερβαίνει τα 23.000 psi (159 N/mm²) κατά μήκος και 19.000 psi (131 N/mm²) κατά πλάτος. Ο συντελεστής θερμικής διαστολής (CTE) είναι 9-12 ppm/°C στην κατεύθυνση XY και 130-145 ppm/°C στην κατεύθυνση Z, παρέχοντας διαστατική σταθερότητα και αξιόπιστη ακεραιότητα των επιχαλκωμένων οπών.

Η θερμική αγωγιμότητα είναι 0,19 W/m/K, διευκολύνοντας την αποτελεσματική απαγωγή θερμότητας από ενεργά εξαρτήματα. Το υλικό επιτυγχάνει βαθμολογία ευφλεκτότητας UL 94 V-0 και παρουσιάζει σχεδόν μηδενική απορρόφηση υγρασίας κατά τη διάρκεια των διαδικασιών κατασκευής.

Ευέλικτες Εφαρμογές

• Ενισχυτές Χαμηλού Θορύβου (LNAs), Μετατροπείς Χαμηλού Θορύβου (LNBs) και Μετατροπείς Χαμηλού Θορύβου (LNCs)
• Κεραίες μεγάλης μορφής PCS/PCN
• Ενισχυτές υψηλής ισχύος
• Παθητικά εξαρτήματα όπως ζεύκτες, διαχωριστές και φίλτρα
• Συστήματα ραντάρ και κεραίες φασικής διάταξης
• Συστήματα κινητών επικοινωνιών και εξοπλισμός δοκιμών μικροκυμάτων

Επεξεργασία και Κατασκευή

Ένα από τα βασικά πλεονεκτήματα της TLX-9 είναι η συμβατότητά της με τις τυπικές μεθόδους επεξεργασίας PTFE/υαλοΐνας. Η πλακέτα μπορεί να:

Κοπεί, τρυπηθεί και φρεζαριστεί χρησιμοποιώντας συμβατικό εξοπλισμό

Επιχαλκωθεί χρησιμοποιώντας τυπικές διαδικασίες επιχάλκωσης οπών

Χαραχθεί με κοινά χημικά διαλύματα

Κατασκευαστεί σε πλακέτες κυκλωμάτων μονής και πολλαπλών στρώσεων

Η διαστατική σταθερότητα του υλικού και η χαμηλή απορρόφηση υγρασίας εξασφαλίζουν συνεπή αποτελέσματα καθ' όλη τη διάρκεια της διαδικασίας κατασκευής.

Τυπικές Διαμορφώσεις:

Διηλεκτρική Σταθερά: 2,50 ±0,04

Πάχος Διηλεκτρικού: Διαθέσιμο από 0,0050" (0,13mm) έως 0,0300" (0,76mm) και ≥0,0310" (≥0,78mm)

Τυπικό Μέγεθος Πάνελ: 36" x 48" (914mm x 1220mm)

Επικάλυψη Χαλκού: Ηλεκτρολυτικός χαλκός σε βάρη ½ oz. (CH), 1 oz. (C1) και 2 oz. (C2)

Προσαρμοσμένες Επιλογές:

Διαθέσιμα επιπλέον μεγέθη πάνελ, συμπεριλαμβανομένων 12" x 18", 18" x 24", 24" x 36" και άλλα

Πάνελ κομμένα στις διαστάσεις σας διαθέσιμα κατόπιν αιτήματος

Εναλλακτικές επικαλύψεις διαθέσιμες - επικοινωνήστε με την εξυπηρέτηση πελατών για λεπτομέρειες

Πιστοποιητικό Συμμόρφωσης: Κάθε αποστολή περιλαμβάνει Πιστοποιητικό Συμμόρφωσης με πραγματικά δεδομένα δοκιμών, διασφαλίζοντας την ιχνηλασιμότητα και τη διασφάλιση ποιότητας.

Οδηγίες Αποθήκευσης και Μεταφοράς

Για να διατηρήσετε την εξαιρετική ποιότητα και τα χαρακτηριστικά απόδοσης της TLX-9, συνιστούμε τα ακόλουθα πρωτόκολλα αποθήκευσης και χειρισμού:

Απαιτήσεις Αποθήκευσης:

Αποθηκεύστε σε καθαρό, στεγνό περιβάλλον σε ελεγχόμενη θερμοκρασία δωματίου (περίπου 20°C έως 25°C)

Διατηρήστε τη σχετική υγρασία κάτω από 70%

Διατηρήστε στην αρχική συσκευασία μέχρι να είστε έτοιμοι για χρήση

Αποφύγετε την έκθεση σε άμεσο ηλιακό φως, διαβρωτικά αέρια και ακραίες διακυμάνσεις θερμοκρασίας

Αποθηκεύστε τα πάνελ επίπεδα για να αποφύγετε παραμορφώσεις

Συνιστώμενη διάρκεια ζωής: 12 μήνες υπό κατάλληλες συνθήκες αποθήκευσης

Μεταφορά:

Οι πλακέτες συσκευάζονται με προστατευτικά υλικά ενδιάμεσης στρώσης για την αποφυγή ζημιών στην επιφάνεια

Η ασφαλής συσκευασία διασφαλίζει ότι τα πάνελ παραμένουν επίπεδα και προστατευμένα στις άκρες κατά τη μεταφορά

Διαθέσιμες πολλαπλές διαμορφώσεις συσκευασίας για εγχώριες και διεθνείς αποστολές

Πλήρης συμμόρφωση με τους διεθνείς κανονισμούς αποστολής για ηλεκτρονικά υλικά

Πώς να Παραγγείλετε

Η TLX-9 παραγγέλλεται χρησιμοποιώντας ένα απλό σύστημα αριθμού εξαρτήματος. Παράδειγμα: TLX-9-0310-CH/CH-18" x 24"

TLX-9: Σειρά προϊόντος και ονομασία Dk

0310: Πάχος διηλεκτρικού (0,0310")

CH/CH: Επικάλυψη χαλκού (½ oz. και στις δύο πλευρές)

18" x 24": Μέγεθος πάνελ

Γιατί να Επιλέξετε TLX-9;

Με την αυστηρή ανοχή Dk, τον χαμηλό παράγοντα διάλυσης, τις εξαιρετικές μηχανικές ιδιότητες και την αποδεδειγμένη κατασκευασιμότητα, η TLX-9 αντιπροσωπεύει μια αξιόπιστη, υψηλής αξίας λύση για απαιτητικές εφαρμογές RF και μικροκυμάτων. Η δεκαετής εμπειρία της Taconic, η παγκόσμια παραγωγική της παρουσία και η δέσμευσή της στην ποιότητα διασφαλίζουν ότι λαμβάνετε συνεπή, υψηλής απόδοσης υλικά ακριβώς όταν τα χρειάζεστε.

Επικοινωνήστε μαζί μας σήμερα για να συζητήσουμε πώς η TLX-9 μπορεί να καλύψει τις συγκεκριμένες απαιτήσεις της εφαρμογής σας.
