F4BM245 Επικαλυμμένο με χαλκό πλαστικό: Σύνθετο υλικό PTFE υψηλής απόδοσης για εφαρμογές RF

F4BM245 Λαμινέτης με επικάλυψη χαλκού: Σύνθετο PTFE υψηλών επιδόσεων για εφαρμογές RF

Η Taizhou Wangling παρουσιάζει το F4BM245, ένα κορυφαίο υλικό από γυαλί PTFE ενισχυμένο με χαλκό, σχεδιασμένο για εφαρμογές υψηλής συχνότητας.Αυτό το υλικό παρέχει εξαιρετικές ηλεκτρικές επιδόσεις., διαμετρική σταθερότητα και οικονομική απόδοση, καθιστώντας την ιδανική επιλογή για απαιτητικά σχέδια ραδιοσυχνοτήτων και μικροκυμάτων.

Ηλεκτρική απόδοση

Το F4BM245 διαθέτει διηλεκτρική σταθερά (Dk) 2,45 ± 0,05 στα 10 GHz, παρέχοντας έναν ισορροπημένο συνδυασμό χαμηλής απώλειας και σταθερής διάδοσης σήματος.0012 σε 10 GHz και 0.0017 στα 20 GHz, το υλικό αυτό εξασφαλίζει ελάχιστη εξασθένιση του σήματος σε ένα ευρύ φάσμα συχνοτήτων, κρίσιμο για εφαρμογές όπως οι δορυφορικές επικοινωνίες, οι κεραίες σταθμών βάσης,και συστήματα ραντάρ φάσης.

Ο θερμικός συντελεστής της διηλεκτρικής σταθεράς του υλικού είναι -120 ppm/°C, εξασφαλίζοντας σταθερή ηλεκτρική απόδοση σε θερμοκρασίες λειτουργίας από -55°C έως +260°C.Αντίσταση όγκου άνω των 6 × 106 MΩ·cm, ενώ η αντίσταση της επιφάνειας είναι ≥ 1 × 106 MΩ, παρέχοντας εξαιρετικές ιδιότητες μόνωσης. Η ηλεκτρική ένταση προς την κατεύθυνση Z υπερβαίνει τα 25 KV/mm και η τάση διάσπασης προς την κατεύθυνση XY υπερβαίνει τα 32 KV,διασφάλιση ισχυρής απόδοσης υπό συνθήκες υψηλής τάσης.

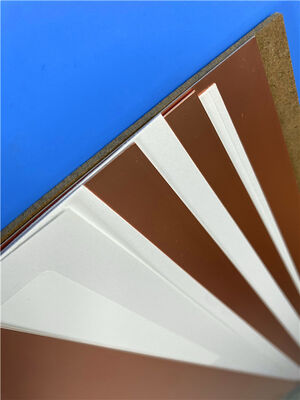

F4BM245Επισκόπηση

Θερμική και μηχανική σταθερότητα

Το F4BM245 παρουσιάζει εξαιρετικά θερμικά και μηχανικά χαρακτηριστικά.που επιτρέπει την αξιόπιστη ακεραιότητα της τρύπας κατά τη διάρκεια του θερμικού κύκλουΜε θερμική αγωγιμότητα 0,30 W/M·K, το υλικό εξαλείφει αποτελεσματικά τη θερμότητα από τα ενεργά συστατικά.

Το υλικό αντέχει σε δοκιμές θερμικής πίεσης σε θερμοκρασία 260 °C για 10 δευτερόλεπτα σε τρεις κύκλους χωρίς αποστρωματοποίηση, επιβεβαιώνοντας την καταλληλότητά του για διαδικασίες συγκόλλησης χωρίς μόλυβδο.08%Το λαμινέτο επιτυγχάνει βαθμολογία εύφλεκτης επιφάνειας UL 94 V-0 και είναι συμβατό με μακροχρόνιες θερμοκρασίες λειτουργίας έως 260°C.

F4BM245 έναντι F4BME245: Επιλογές χαλκού

F4BM245: Πρότυπο χαρακτηριστικώνηλεκτροθεραπευμένο χαλκό (ED)Η αντοχή της φλούδας υπερβαίνει τα 1,8 N/mm για 1 ουγκιά χαλκού.

F4BME245: ΧαρακτηριστικάΕπιστροφή επεξεργασμένο (RTF) χαλκό φύλλο, παρέχοντας εξαιρετικές επιδόσεις PIM (≤ -159 dBc), ακριβέστερο έλεγχο γραμμών κυκλώματος και χαμηλότερη απώλεια αγωγού, ιδανικά για συστήματα ραδιοσυχνοτήτων υψηλής ευαισθησίας.

Κατασκευή: Επεξεργασία και παραγωγή

Ως κορυφαίος κατασκευαστής υλικών κυκλωμάτων με βάση το PTFE, αξιοποιούμε προηγμένες παραγωγικές δυνατότητες για να εξασφαλίσουμε σταθερή ποιότητα.Η διαδικασία κατασκευής μας χρησιμοποιεί ακριβώς ελεγχόμενη εμποτισμό ρητίνηςΗ ενίσχυση του υαλοπλαστού σε συνδυασμό με ρητίνη PTFE υποβάλλεται σε αυστηρό έλεγχο ποιότητας σε κάθε στάδιο.

Πλεονεκτήματα επεξεργασίας:

Το F4BM245 μπορεί να κατασκευαστεί χρησιμοποιώντας τυποποιημένες τεχνικές επεξεργασίας PCB

• Συμβατό με μηχανική γεώτρηση, διαδρομή και κοπή
• Ανθεκτικό σε όλους τους συνηθισμένους διαλύτες και αντιδραστήρες χαρακτικής
• Υποστηρίζει τόσο τις διαδικασίες συναρμολόγησης μέσω τρύπας όσο και τις διαδικασίες συναρμολόγησης επιφάνειας

Η παραγωγική ικανότητα και η αλυσίδα εφοδιασμού

Με τις πιο σύγχρονες εγκαταστάσεις παραγωγής, διατηρούμε σημαντική παραγωγική ικανότητα για να καλύπτουμε τόσο τα πρωτότυπα όσο και τις απαιτήσεις μεγάλου όγκου.

Τυπικά μεγέθη πάνελ: 460×610mm, 500×600mm, 850×1200mm, 914×1220mm και 1000×1200mm

Διαθέσιμες μετρήσεις προσαρμογής κατόπιν αιτήματος (ειδικά μεγέθη όπως 300×250mm, 500×500mm κλπ.)

Επιλογές πάχους από 0,1 mm έως 12,0 mm (προσδιορίστε αν είναι συνολικό πάχος ή διηλεκτρικό πάχος)

Πολλαπλά βάρη χαλκού: 0,5 oz, 1 oz, 1,5 oz και 2 oz για F4BM; 0,5 oz και 1 oz για F4BME

Οδηγίες αποθήκευσης και μεταφοράς

Για να διασφαλίσουμε την ακεραιότητα και την απόδοση του προϊόντος, ακολουθούμε αυστηρά πρωτόκολλα αποθήκευσης και χειρισμού:

Αποθήκευση:

Φυλάσσεται σε καθαρό, ξηρό περιβάλλον με θερμοκρασία μεταξύ 10°C και 35°C

Διατήρηση της σχετικής υγρασίας κάτω του 70%

Διατηρήστε τα υλικά στην αρχική συσκευασία μέχρι να είναι έτοιμα για χρήση

Αποφύγετε την έκθεση σε άμεσο ηλιακό φως και διαβρωτικές ατμόσφαιρες

Η συνιστώμενη διάρκεια ζωής είναι 12 μήνες υπό κατάλληλες συνθήκες αποθήκευσης.

Μεταφορά:

Τα κατεστραμμένα υλικά είναι συσκευασμένα με προστατευτικά υλικά και υγρασία ανθεκτικά

Ασφαλής συσκευασία αποτρέπει τη βλάβη της άκρης και την παραμόρφωση κατά τη μεταφορά

Πολλαπλές επιλογές συσκευασίας για εγχώρια και διεθνή αποστολή

Συμμόρφωση με τους κανονισμούς διεθνούς ναυτιλίας για τα ηλεκτρονικά υλικά

Προσαρμογή και υποστήριξη

Προσφέρουμε εκτεταμένες επιλογές προσαρμογής για να ανταποκριθούν στις συγκεκριμένες απαιτήσεις σχεδιασμού σας.ή με μεταλλική στήριξη (βάση από αλουμίνιο ή χαλκό για βελτιωμένη διάχυση θερμότητας ή θωράκιση)Η μηχανική μας ομάδα είναι έτοιμη να βοηθήσει.

Η σειρά F4BM υποστηρίζει επίσης διαμορφώσεις με μεταλλική υποστήριξη:

F4BM245-AL: Υποστήριξη από αλουμίνιο για ελαφριά θερμική διαχείριση

F4BM245-CU: Με υποστήριξη χαλκού για ανώτερη διάσπαση θερμότητας

Γιατί να διαλέξετε το F4BM245;

Με τον συνδυασμό σταθερών ηλεκτρικών ιδιοτήτων, εξαιρετικής θερμικής απόδοσης και οικονομικής κατασκευής,Το F4BM245 αντιπροσωπεύει εξαιρετική αξία για εφαρμογές κυκλωμάτων υψηλής συχνότηταςΗ δέσμευσή μας για ποιότητα, ευέλικτη παραγωγική ικανότητα και αξιόπιστη αλυσίδα εφοδιασμού εξασφαλίζει ότι θα λαμβάνετε σταθερά, υλικά υψηλής απόδοσης όταν τα χρειάζεστε.

Επικοινωνήστε με την Bicheng σήμερα για να συζητήσετε τις απαιτήσεις της εφαρμογής σας και να ανακαλύψετε πώς το F4BM245 μπορεί να βελτιστοποιήσει το επόμενο σχεδιασμό RF.
